Kitz单向截止阀门三维结构设计

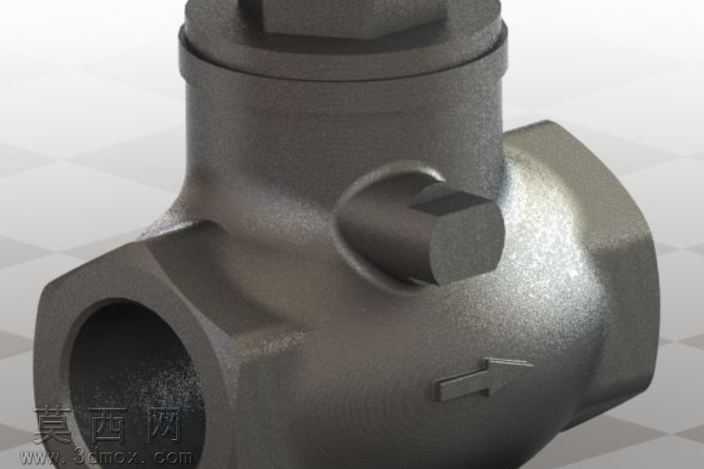

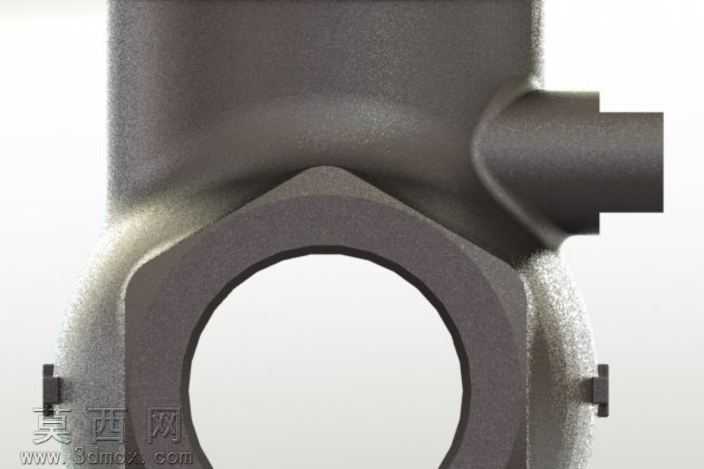

本作品为Kitz系列单向截止阀门的三维建模设计成果，建模过程依托SolidWorks平台完成，整体遵循工业阀门的实际生产尺寸规范进行1:1比例还原，确保模型结构与实体产品的装配逻辑完全一致。建模初期首先梳理阀门的核心功能逻辑，明确该款阀门兼具手动截止与单向止回的双重作用，因此在结构拆分上分为阀体主体、顶部启闭操控结构、侧部止回限位结构、内腔密封组件四个核心模块，每个模块均采用独立草图绘制后逐步拉伸、旋转、切除成型，避免整体建模导致的细节缺失。材质渲染阶段针对阀门的铸钢本体特性，采用哑光金属材质搭配细微的铸造颗粒纹理，还原工业铸钢件的真实表面质感，对阀体表面的流向标识箭头采用轻微的凸起浮雕效果处理，既保证标识清晰可辨，也符合实际产品的铸字工艺特征；阀体的内孔通径部分做了轻微的粗糙度区分，模拟流通介质长期冲刷形成的表面质感，侧部的止回旋钮结构做了棱角倒角处理，还原机加工后的边角过渡效果，避免模型出现生硬的直角棱边。结构设计上，阀体采用三通式内螺纹连接结构，两端通径同轴度严格对齐，保证管路安装后的密封性能；顶部的启闭阀杆部分做了多层阶梯轴结构，预留了密封填料的安装空间，侧部的止回限位凸台与阀体采用一体化建模，还原铸造阀体的整体成型特性，阀体表面的箭头标识明确标注介质流通方向，直观体现单向阀的功能属性。建模过程中对所有装配接触面做了公差预留模拟，确保虚拟装配时各部件不存在干涉问题，每个结构的倒角、圆角参数均参考民用工业阀门的通用工艺规范设置，既避免应力集中问题，也符合实际铸件的脱模工艺要求。渲染阶段采用柔和的影棚布光，突出阀体金属表面的漫反射质感，清晰展现各部分结构的轮廓层次，没有添加多余的装饰元素，重点呈现阀门本身的结构特征与工业质感，可用于阀门产品的结构展示、装配教学演示以及管路系统的虚拟装配场景使用。
