1/4口径推接式进水电磁阀结构设计

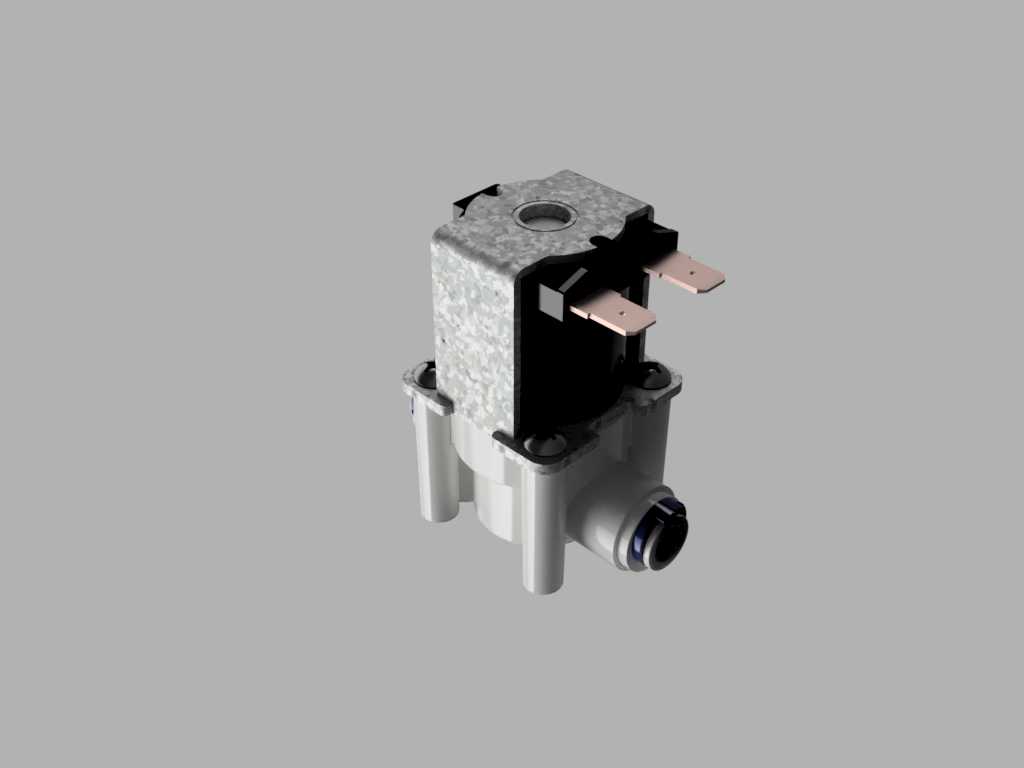

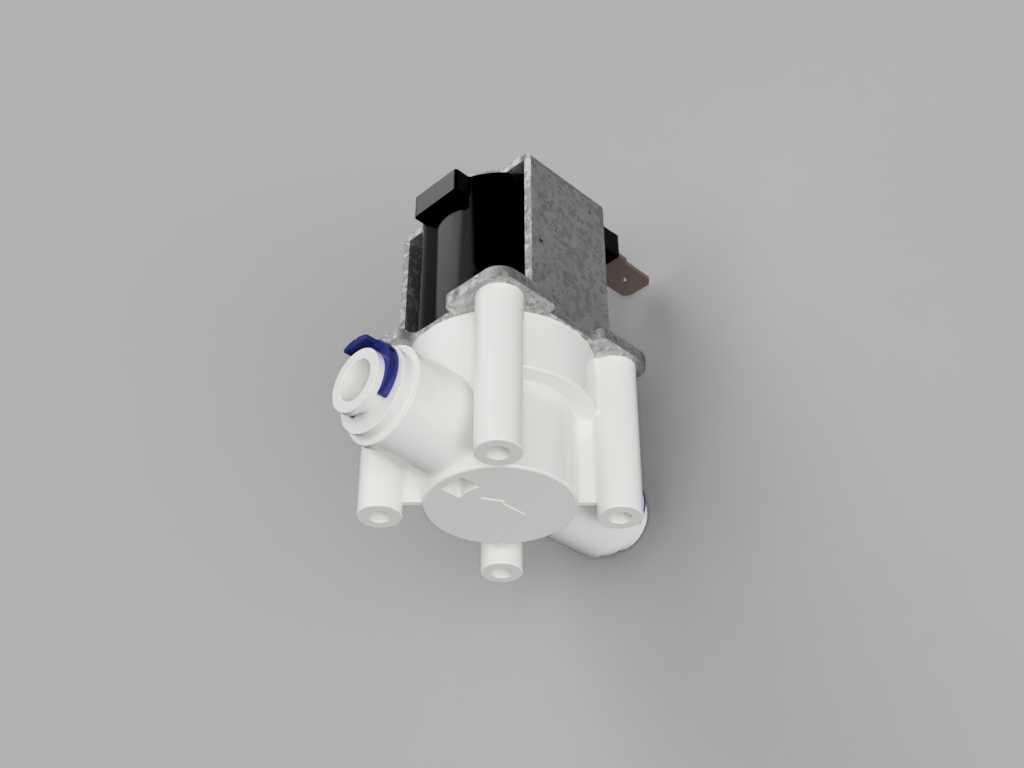

这款1/4口径推接式水电磁阀，主要面向家用净水设备、商用饮水终端、小型流体管路控制系统等应用场景，是水路通断自动控制的核心执行部件，常见于反渗透净水机、管线机、商用开水器、小型自动化供水支路等需要电控通断水路的设备中，承担着进水控制、制水通路切换、缺水断流保护等实际功能，可通过电信号快速响应实现水路的通断操作，替代传统手动球阀实现自动化水路管控。从功能特性来看，该款电磁阀采用常闭型设计思路，断电状态下阀体内密封结构依靠弹簧预紧力封堵进水通路，避免水路漏流，通电后电磁线圈产生磁吸力带动动铁芯动作，克服弹簧力抬起密封塞，打通进水与出水通路，实现水路导通，响应速度快，密封可靠性强，适配低压清水管路的控制需求。设计过程中充分考虑了民用净水设备的安装使用需求，主体阀身采用食品级白色工程塑料注塑成型，兼顾结构强度与涉水安全要求，上部电磁驱动模块采用塑封结构包裹线圈与铁芯组件，做好绝缘与防潮防护，避免潮湿使用环境下出现电路故障，侧边设置快插式1/4口径接水口，无需额外套丝或打胶固定，管路插入后依靠内部卡爪与密封圈即可实现密封固定，安装操作便捷，大幅降低现场装配的工时消耗。外形结构上整体采用紧凑化布局，主体阀身设置多组加强筋结构提升壳体承压能力，避免长期通水受压出现壳体变形渗漏，上部电磁模块与阀身采用卡扣加密封垫的组合连接方式，既方便后期维护拆解清理内部水垢杂质，也能保证结合面的密封性能。安装边界方面，该阀整体占用空间小，可适配设备内部狭窄的安装空间，接水口朝向统一，安装时只需保证进水方向与阀体标识一致，预留接线端的走线空间即可，无需额外设置固定支架也可通过管路本身实现定位，适配多类小型水家电的内部装配要求，能够稳定适配常温清水管路的通断控制需求，在低压供水场景下也能保证可靠的密封与通断动作，避免出现关闭不严漏水、通电后打不开水路的常见故障。
