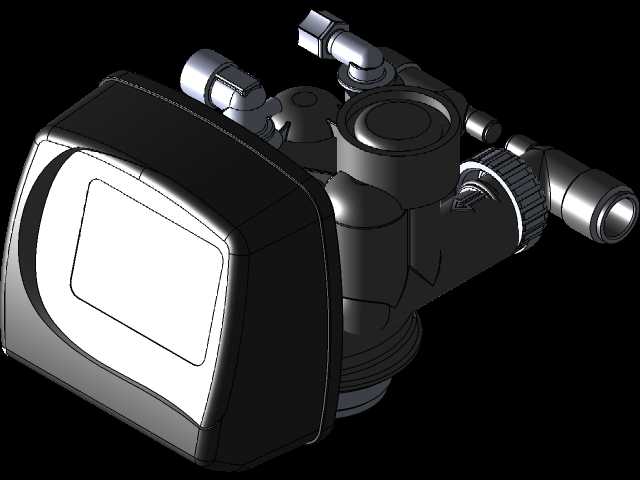

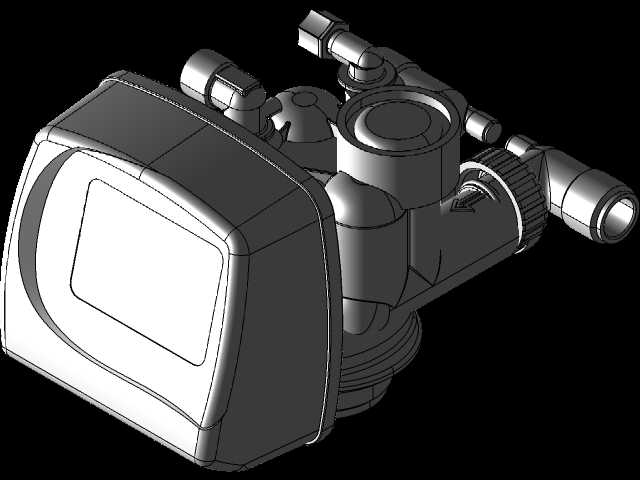

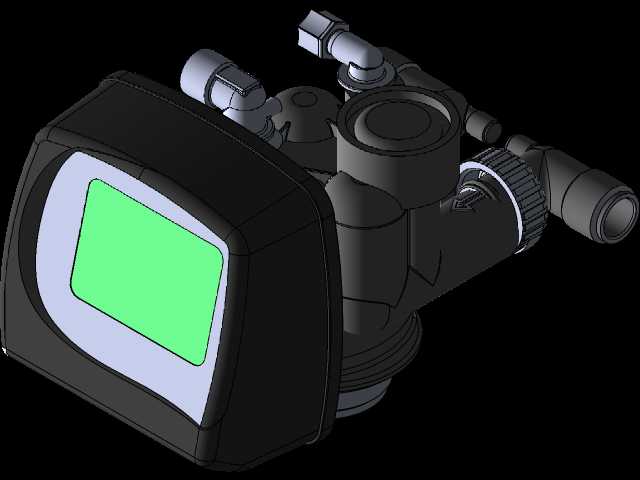

带数显控制的自动软化多路控制阀结构

这款自动控制阀主要应用于民用及商用净水处理系统中，作为软化水设备的核心控制部件，承担着水流切换、再生流程调控、运行状态实时显示的核心作用，常见于家用全屋软水机、商用锅炉前置软水装置、工业循环水软化处理单元等场景，能够替代传统手动多路阀，实现软化、反洗、吸盐、正洗、注水全流程的自动运行，无需人工手动切换阀门通路，大幅降低软水设备的日常操作维护成本。从功能特性来看，该阀集成了进水通路、出水通路、排污通路、吸盐通路多个流道接口，阀体上部集成带绿色背光的数显显示屏，可实时显示设备当前运行工位、剩余处理水量、再生倒计时等关键参数，侧部布置的调节旋钮可用于手动触发再生、调整参数设置，阀体下部设置标准螺纹连接接口，可直接适配主流规格的树脂罐罐口，无需额外定制转接结构。设计过程中，工程师首先梳理了软水设备全流程的流道切换逻辑，将原本需要多个独立阀门配合完成的流道通断功能集成在单个阀体内，通过内部阀芯的旋转动作实现不同工位的流道切换，同时将控制模块与流道主体做了分区布局，显示屏区域做了凸起的防护边框设计，避免安装及日常操作过程中磕碰损坏屏幕，侧部的管路接口采用了快插适配结构，可兼容不同规格的外接软管与硬管连接。在安装边界设计上，该阀整体采用紧凑式布局，控制显示区域朝向设备正面，方便用户日常查看状态，侧部的管路接口预留了足够的操作空间，方便现场安装时拧紧接头、连接管路，下部的连接螺纹采用通用标准尺寸，可直接与市面上多数直径的软化树脂罐适配，无需额外改动罐体结构，阀体整体的外形轮廓做了圆弧过渡处理，既避免了尖锐棱角带来的安装划伤风险，也能让整体外观更贴合家用净水设备的审美需求。内部流道设计时充分考虑了水流阻力问题，通过平滑的流道过渡减少压损，保证设备运行时的出水流量稳定，同时在关键密封位置做了多道密封结构设计，避免不同工位切换时出现串水、漏水问题，保障设备长期运行的可靠性。
