ST VL53L1X飞行时间接近传感器结构设计

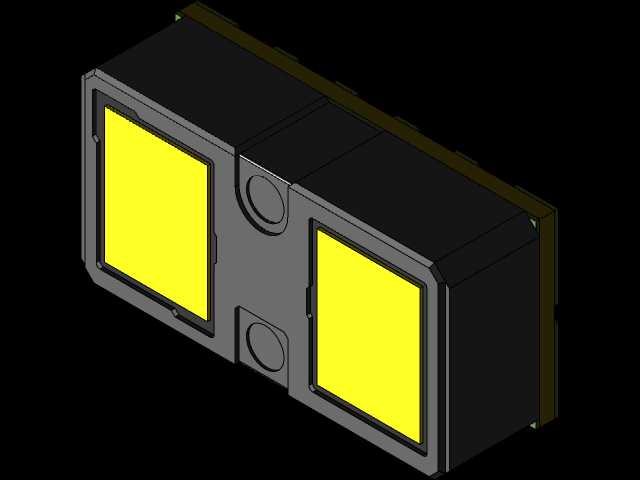

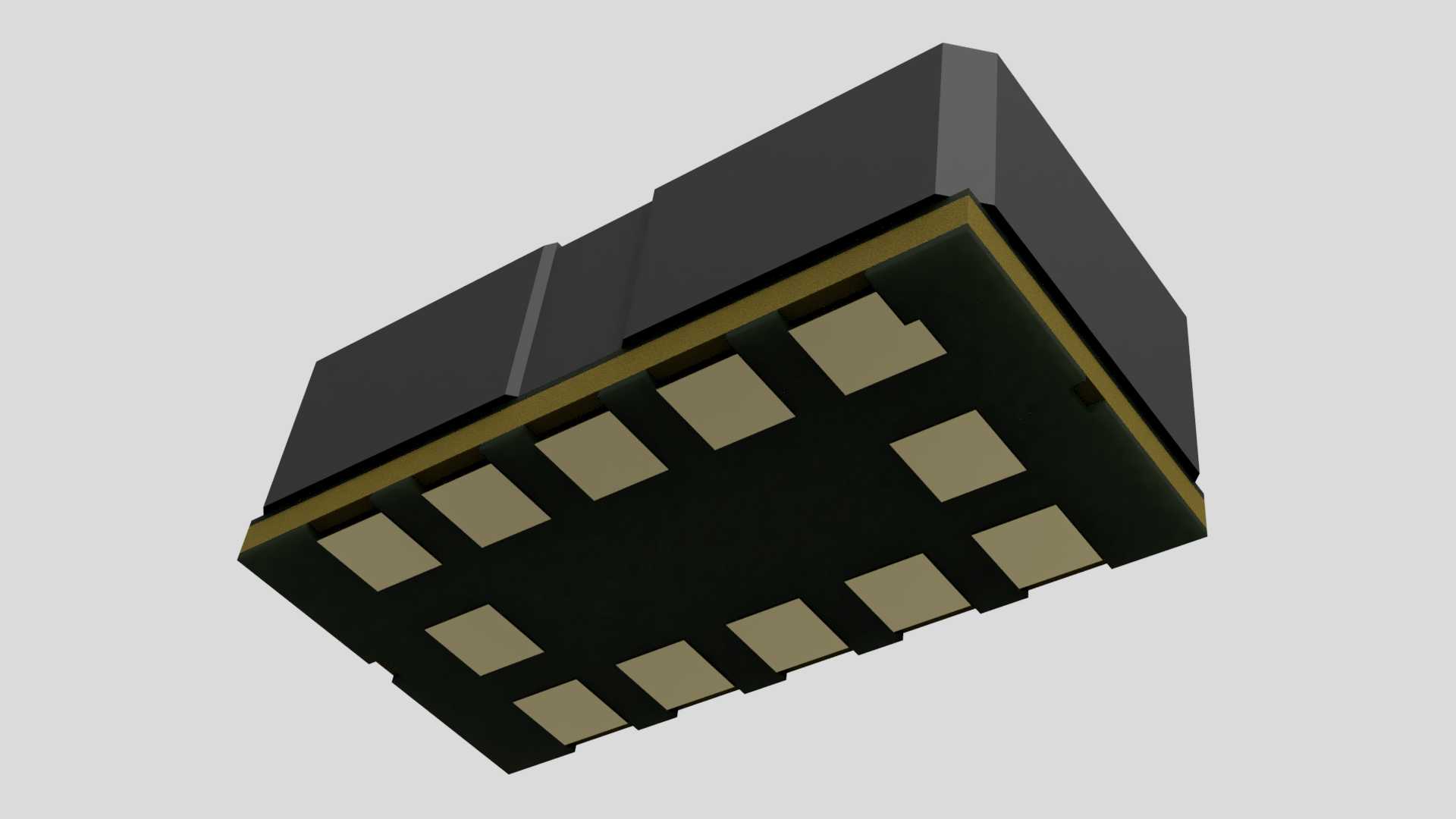

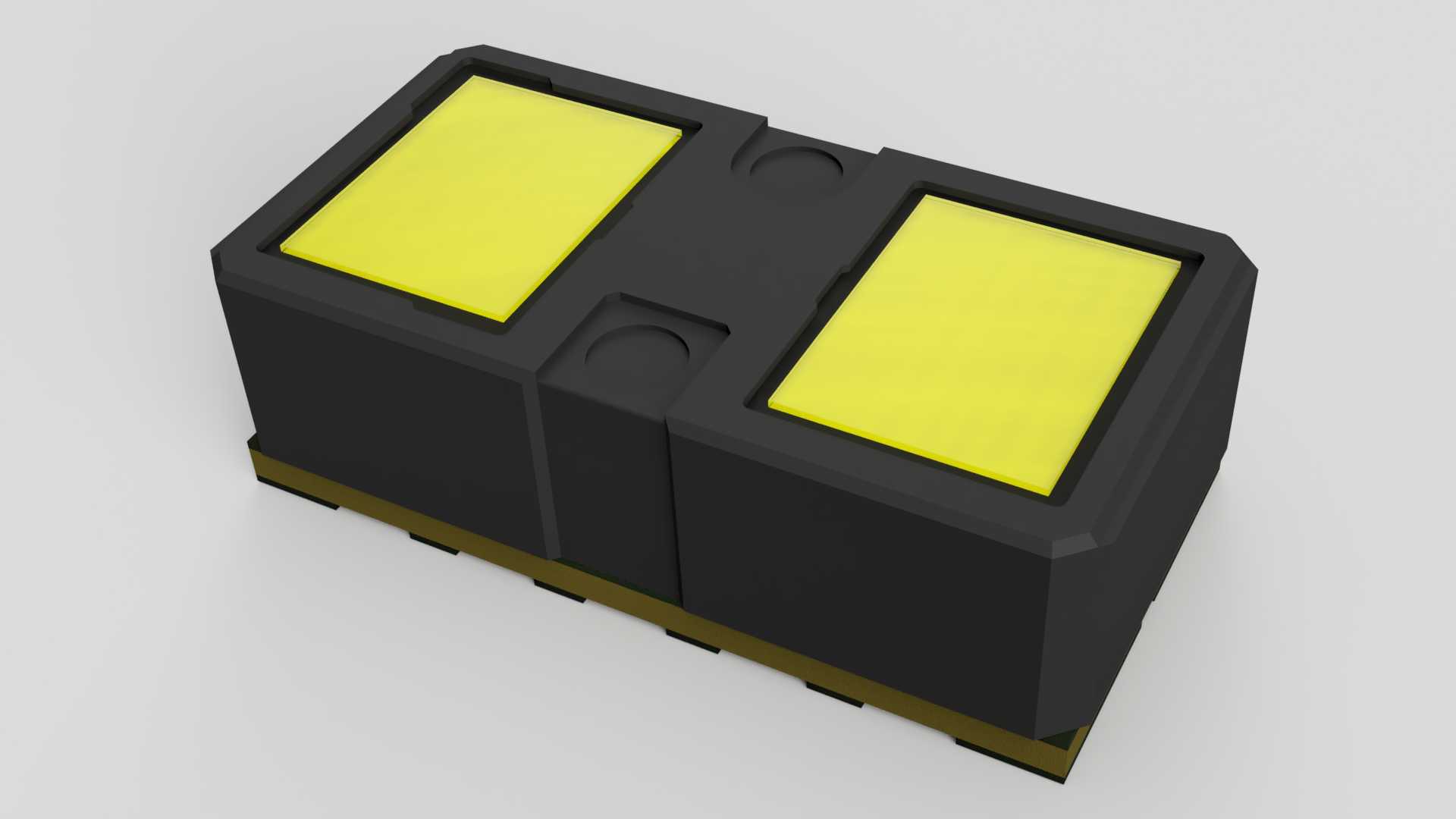

该款接近传感器的三维结构设计，围绕消费电子、工业自动化、智能终端等多场景的近距离测距需求展开，核心是通过飞行时间测距原理实现高精度的非接触式距离检测，可在智能门锁、扫地机器人、工业物料检测、手机接近熄屏、AR设备交互等场景中稳定工作，替代传统红外测距易受环境光干扰、测距精度不足的缺陷，为设备提供可靠的近距离存在检测与距离反馈能力。从功能特性来看，该传感器集成了发射与接收两个光学窗口，分别对应红外激光发射单元与回波接收单元，双窗口独立布局的设计能够有效避免发射光在器件内部产生串扰，保障测距数据的准确性，外壳采用黑色吸光材质封装，进一步减少环境杂散光对接收单元的干扰，提升复杂光照环境下的工作稳定性。设计过程中，首先围绕光学路径的无遮挡要求规划内部元器件的排布，将发射端与接收端的光学中心间距控制在合理范围，既避免内部串扰，又压缩器件整体的横向占用空间，适配终端设备小型化的集成需求；外壳顶部的两个光学窗口采用高透红外的材质封装，同时在窗口边缘做了密封贴合设计，满足日常使用中的防尘防泼溅要求，底部采用焊盘式引出结构，适配SMT自动化贴片工艺，能够直接通过回流焊完成与终端电路板的连接，无需额外的接插件，进一步降低终端产品的组装成本与空间占用。外形尺寸方面，器件采用规整的长方体封装，边角做了微小的倒角处理，避免贴片过程中出现边角崩损的问题，底部焊盘的排布严格遵循通用贴片元器件的间距规范，安装边界预留了足够的焊盘爬锡空间，同时器件整体高度控制在毫米级，能够嵌入到厚度有限的智能终端内部，不会对终端产品的结构堆叠造成额外负担；外壳表面的定位凹槽设计，能够在自动化贴片过程中配合吸嘴完成精准定位，提升生产组装的良率，器件底部的衬底采用耐高温材质，能够承受回流焊过程中的高温环境，不会出现封装变形的问题。在实际应用中，该传感器无需额外加装光学透镜即可实现数米范围内的高精度测距，响应速度快，能够实时反馈目标物体的距离变化，为终端设备的智能交互提供可靠的数据支撑，比如在扫地机器人中可用于障碍物检测与避障，在智能水龙头中可用于手部接近检测触发出水，在工业流水线中可用于物料到位检测，适配多领域的近距离检测需求。
