ST VL53L0X飞行时间接近传感器结构

项目分类:3D模型 发布时间:2021-09-27 ID:288133
  • ST VL53L0X飞行时间接近传感器结构
  • ST VL53L0X飞行时间接近传感器结构
  • ST VL53L0X飞行时间接近传感器结构

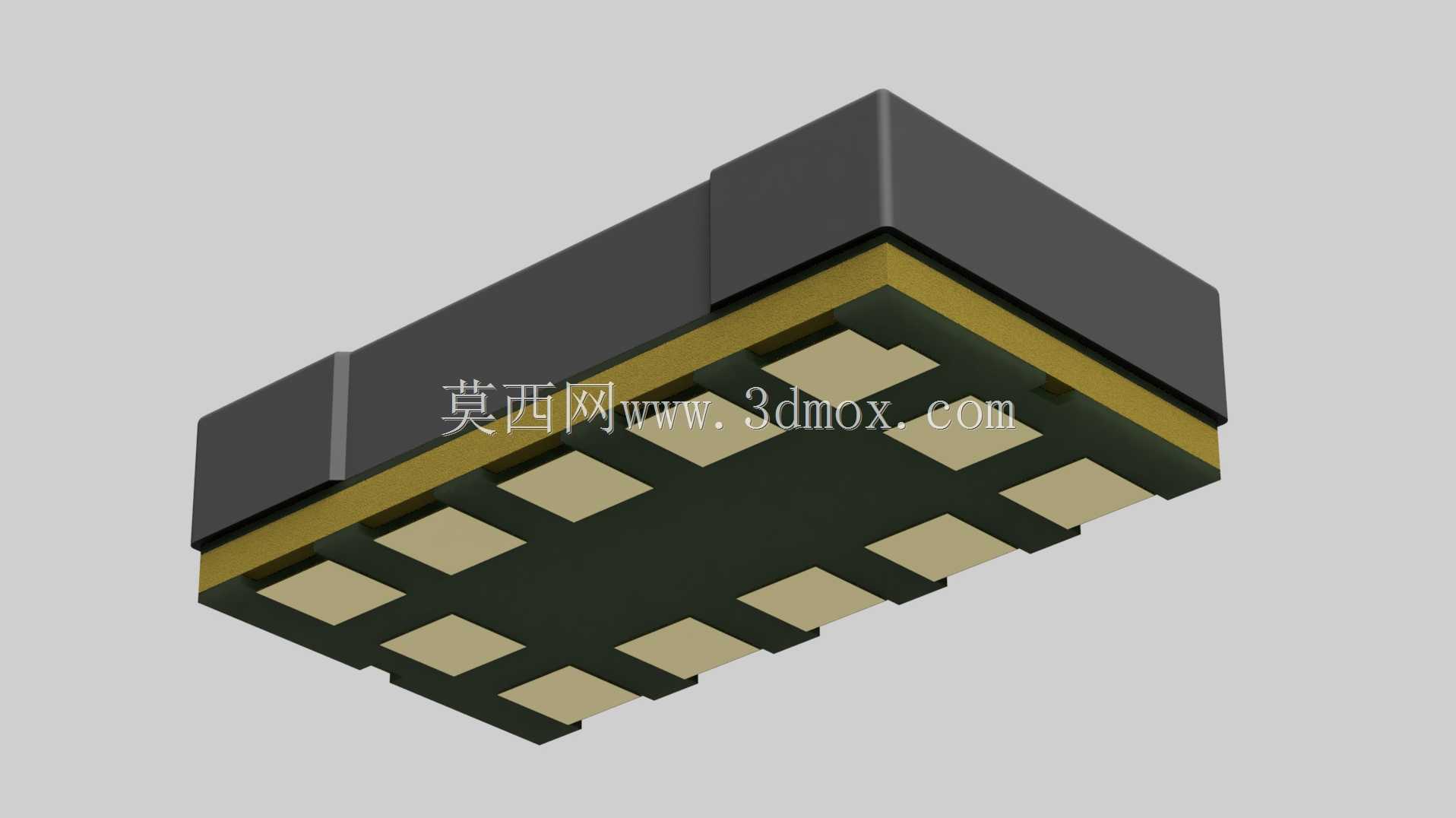

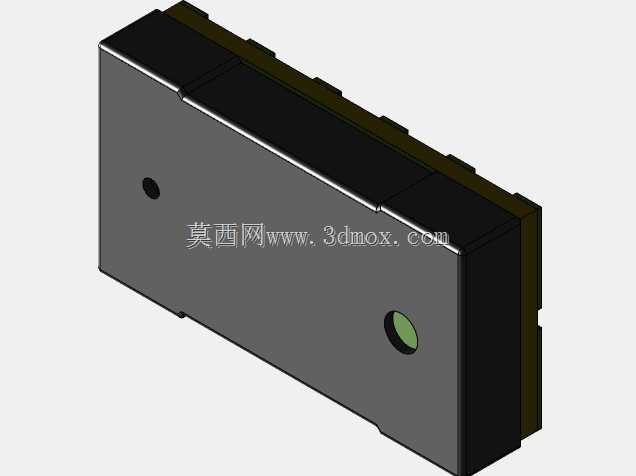

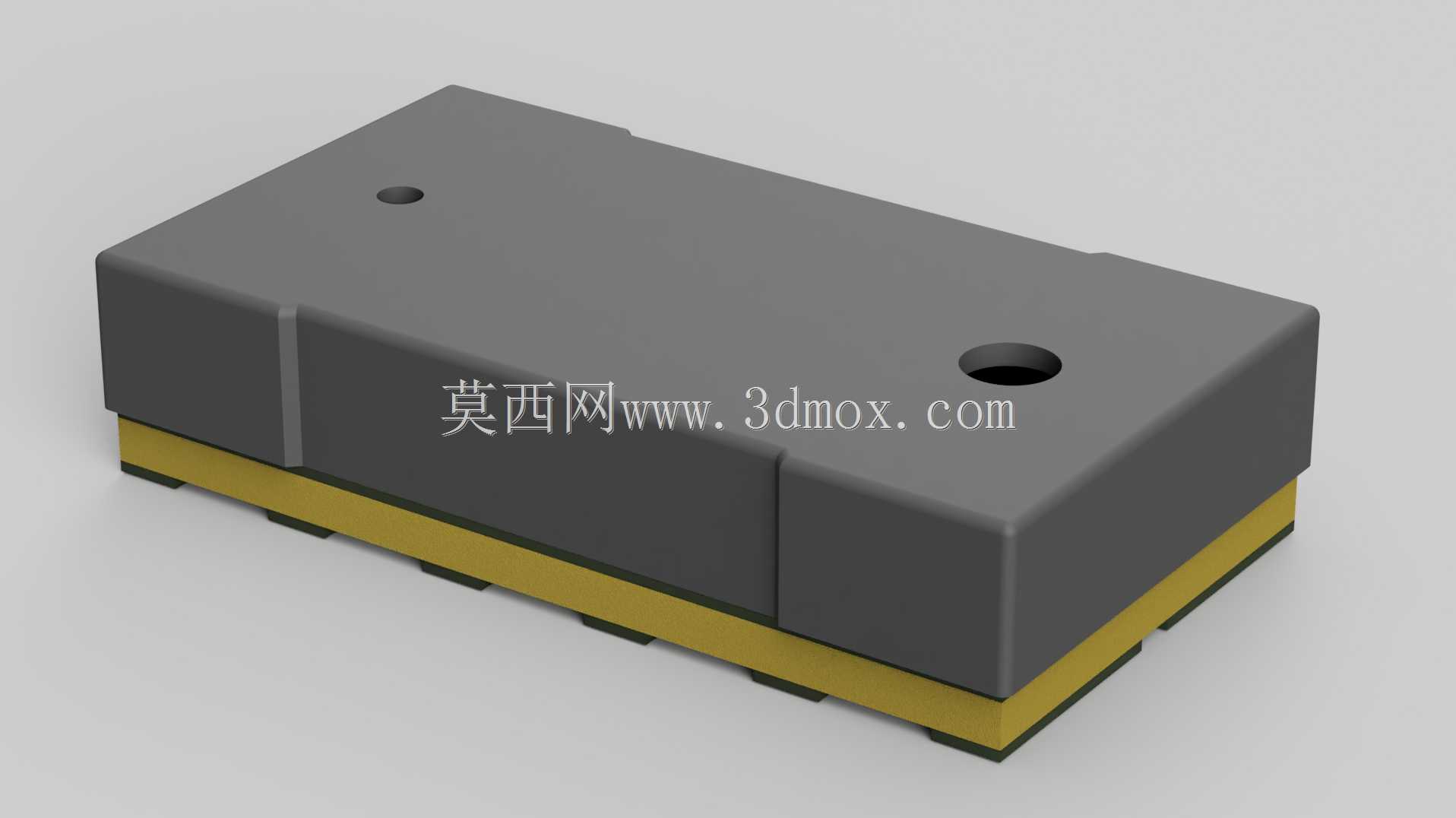

在消费电子、工业自动化的近距离测距场景里,这类飞行时间原理的接近传感元件是很多设备实现无接触感知的核心部件,小到智能手机的屏幕息屏唤醒、智能门锁的人体靠近触发,大到工业产线的物料到位检测、服务机器人的避障辅助,都能见到这类元件的应用。不同于传统红外接近传感器依靠反射光强判断距离的方案,该元件通过计算光子飞行时间完成测距,不受被测物体表面颜色、反光率的干扰,在深色材质、高反光表面的检测场景下,测距稳定性远优于传统红外方案。从结构设计来看,该元件采用表贴封装形式,主体为矩形塑封壳体,顶部预留两个光学开孔,分别对应发射端与接收端的光学通路,开孔位置做了沉台设计,方便后期贴装滤光片时的定位,避免组装过程中滤光片偏移导致的光路偏差。壳体底部采用镀金焊盘设计,焊盘沿元件长边两侧均匀排布,既满足SMT回流焊的焊接强度要求,也兼顾了电气连接的可靠性,焊盘的排布间距符合常规表贴元件的设计规范,可直接适配通用的SMT贴装吸嘴与钢网开孔方案,不需要额外定制特殊治具。设计这类元件的三维结构时,需要重点关注安装边界的预留:元件本体的塑封外壳存在微小的脱模斜度,在做PCB布局的封装建库时,不能单纯按照器件手册的标称长宽做焊盘与禁布区设计,需要预留0.1mm左右的装配间隙,避免元件贴装后与周边的结构件、屏蔽罩发生干涉。顶部的光学区域需要预留足够的净空空间,不能有结构筋位、遮光胶等遮挡光路,否则会直接导致测距数据偏差甚至功能失效。在实际设备集成过程中,这类传感器的安装高度也有明确要求,光学面到设备外表面透光窗口的距离需要控制在合理范围,窗口材质优先选用透光率均匀的红外穿透材质,避免窗口的折射、反射干扰光信号的收发。不同于大尺寸的工业测距传感器,这类微型测距元件的结构公差控制要求更高,壳体的平面度、焊盘的共面度都直接影响SMT贴装的良率,建模过程中需要严格还原壳体的倒角、开孔位置、焊盘尺寸,才能保证后续结构设计、PCB封装设计的准确性,避免开模、打样后出现装配问题。在做整机结构堆叠时,还要考虑该元件与周边发热元件的距离,避免长期高温环境下塑封壳体变形影响光学通路的对准精度,同时也要注意周边强电磁干扰源的屏蔽,保证测距信号的稳定性。
