西门子SINAMICS V20变频器多规格外观结构

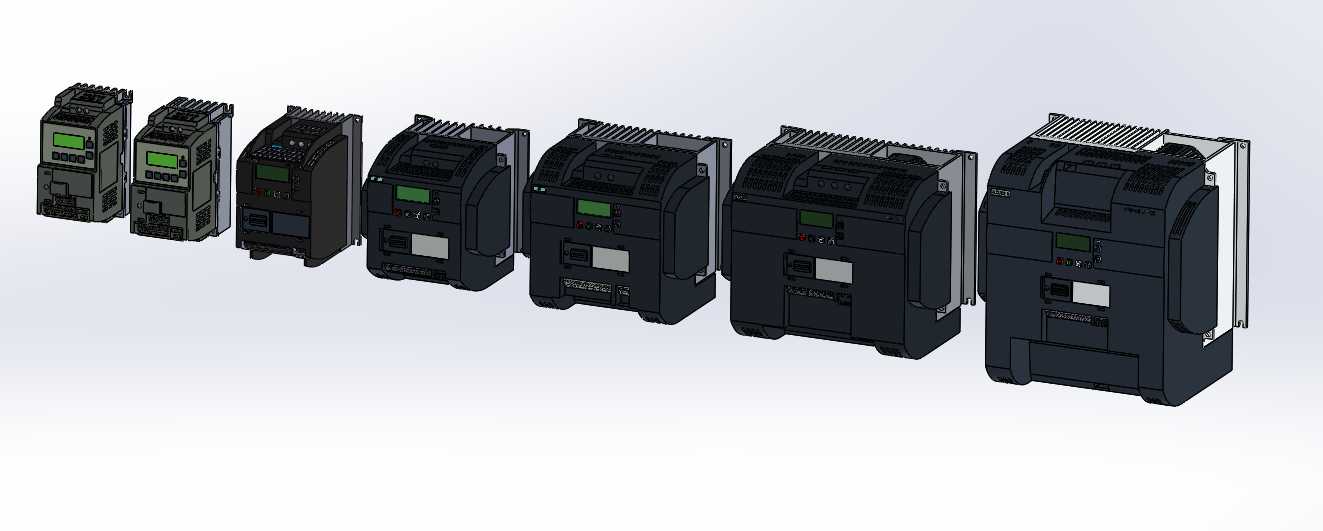

本次呈现的是西门子SINAMICS V20系列变频器的全规格外观结构，这类变频器是工业传动领域应用极广的紧凑型变频驱动装置，主要面向小型自动化生产场景、输送线配套、风机水泵调速、小型机床主轴驱动、轻工生产设备的电机转速调节需求，能够在不更换原有异步电机的前提下，通过改变供电频率实现电机输出转速的平滑调节，同时降低电机启动时的电网冲击，减少设备机械磨损，提升整套传动系统的运行能效。

从实际应用场景来看，该系列变频器常被安装在小型设备的电控柜内部、壁挂式控制箱内或是设备旁的侧装支架上，适配0.12kW到15kW区间的低压三相异步电机驱动需求，覆盖绝大多数小型工业传动的功率段需求。产品设计上采用了统一的家族化外观语言，不同功率规格的产品在宽度、深度尺寸上随功率提升逐级递增，高度尺寸保持统一，方便用户在电控柜内做并排安装布局，预留统一的安装孔位间距，降低柜内布线与安装的设计难度。

结构设计层面，机身采用高强度阻燃工程塑料外壳，正面集成了带背光的参数调试显示屏与实体操作按键，无需额外外接调试面板即可完成参数设置、运行状态查看、故障代码读取等操作，机身侧面预留了标准的DIN导轨安装卡扣与螺丝固定孔位，支持两种安装方式适配不同的柜内安装条件，接线端子区域设置在机身底部，带有可拆卸的端子防护盖，既能够避免接线后异物触碰端子引发短路，也能在接线作业时拆下防护盖提升操作便利性。机身顶部与侧面设计了错落的散热格栅，配合内部自带的散热风道，能够在额定工况下保证功率器件的散热需求，无需额外加装外置散热装置即可在常规工业环境温度下稳定运行。

不同功率规格的产品在外观细节上做了针对性优化，小功率款型机身更紧凑，适合安装空间局促的小型设备配套，大功率款型适当加大了散热格栅面积与机身内部散热空间，保证高负载运行下的热量及时散出，全系列产品的操作面板位置、接线端子排布逻辑保持一致，能够降低用户的调试学习成本，也方便现场运维人员快速完成不同规格设备的故障排查与参数调整工作。安装边界设计上充分考虑了柜内安装的安全间距要求，机身侧面预留了足够的散热间隙参考，并排安装时无需额外预留过大空隙即可保证通风顺畅，有效提升电控柜内部的空间利用率。
