摆线式液压马达三维结构设计模型

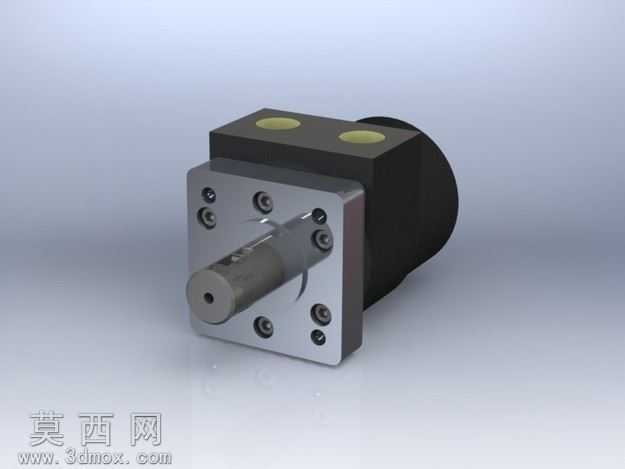

本模型为摆线式液压马达的三维结构设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先依据液压马达的功能原理拆分核心结构模块，依次完成输出轴组件、配流阀体、定子壳体、转子副、端盖连接结构的独立建模，各零件均按照实际加工尺寸设定参数，对输出轴的轴肩定位结构、壳体上的进出油口安装孔、端盖的螺栓连接孔位都做了精确的特征还原，保证各零件间的装配约束完全符合实际装配逻辑，可实现无干涉的虚拟装配验证。渲染阶段采用哑光金属材质模拟壳体的铸铁加工质感，对输出轴的外露加工面赋予光亮金属材质还原轴类零件的磨削加工效果，进出油口的内孔做了深色哑光处理模拟油道的内壁状态，整体渲染采用柔和的侧上方打光方案，既清晰呈现马达的外部轮廓结构，也能通过光影区分不同部件的装配层级，让模型的结构辨识度大幅提升。材质设置上针对不同零件的功能属性做了区分，壳体类零件采用带细微颗粒质感的铸铁材质，运动副零件采用高反光的钢材材质，密封相关结构采用橡胶类哑光材质，让模型的视觉表现更贴近真实工业产品的质感。结构设计上完整还原了摆线液压马达的核心布局，前端为伸出的动力输出轴，中部为方形的阀体安装座，预留了两个标准规格的进出油口用于液压油的输入输出，后端为摆线转子副的容纳腔体，端面上的连接孔位可实现与负载端的法兰对接，整体结构紧凑，各部分的尺寸比例完全参照同规格量产液压马达的参数设定，既可以作为液压系统设计的选型参考模型，也可用于液压传动相关的教学演示场景，帮助理解液压马达将液压能转换为旋转机械能的工作原理与结构组成。
