小型台式精密数控车削加工设备

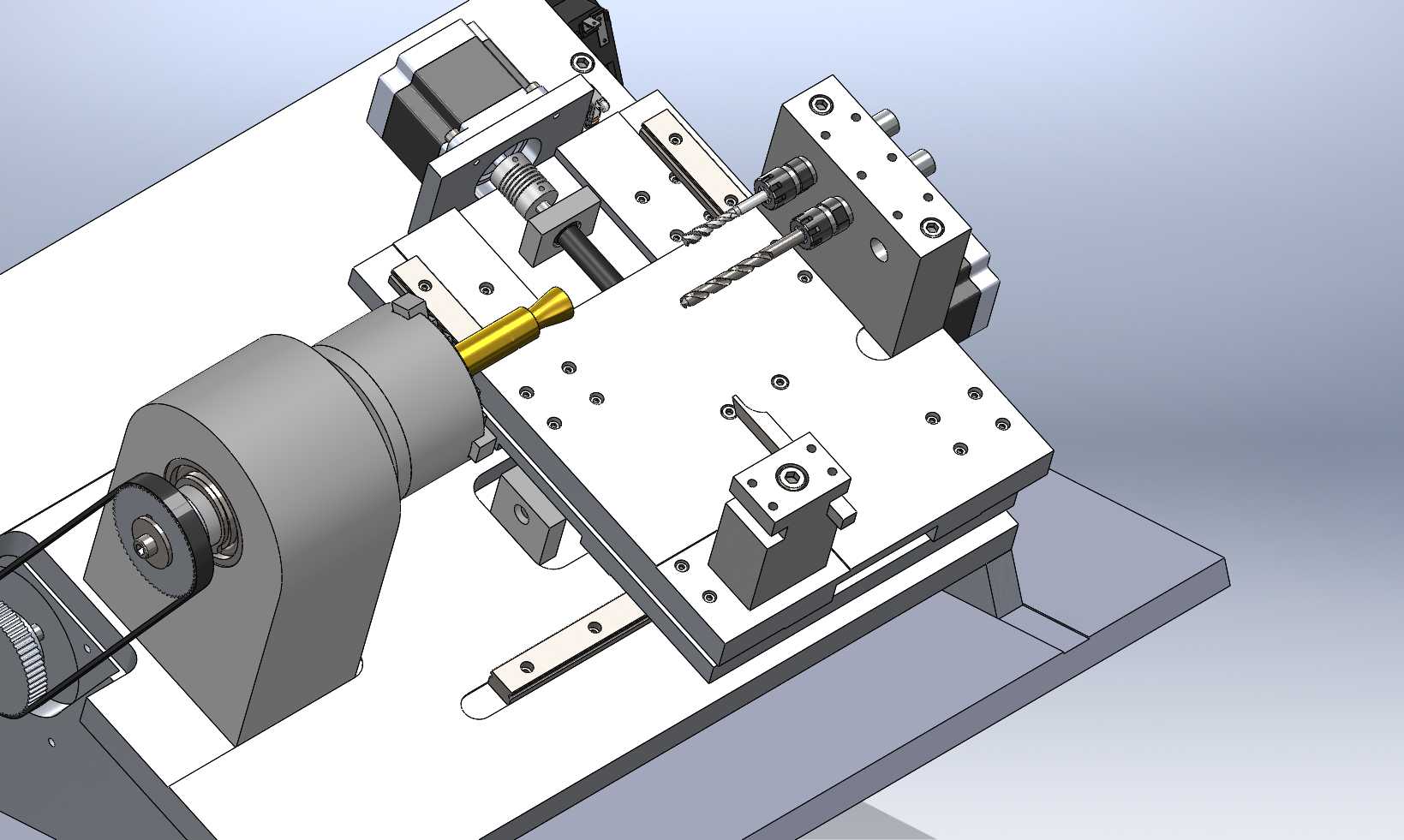

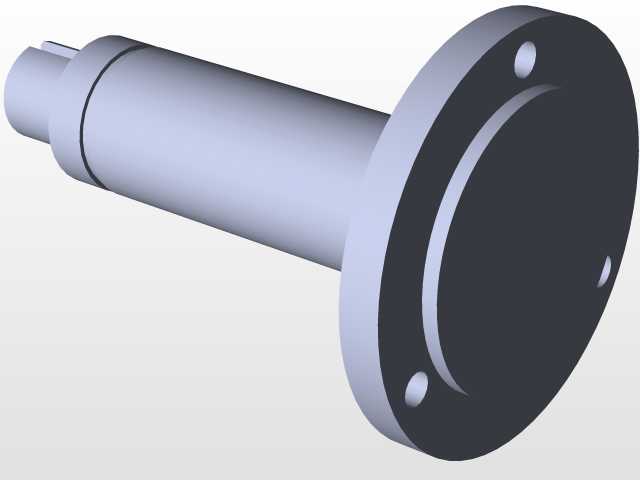

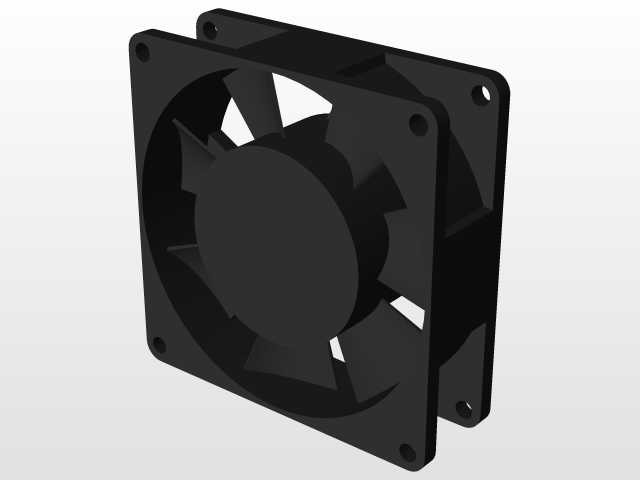

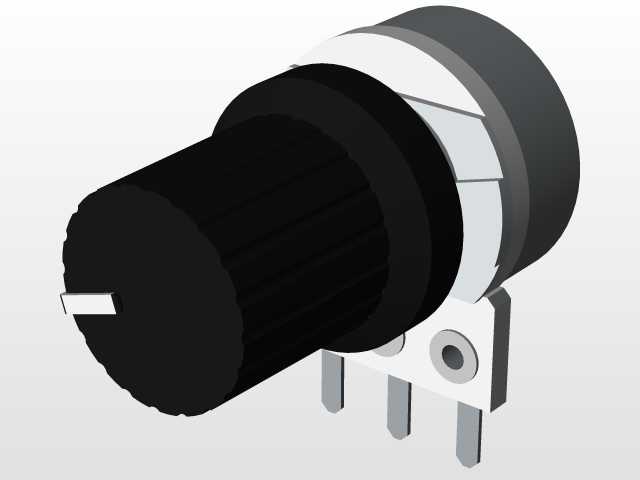

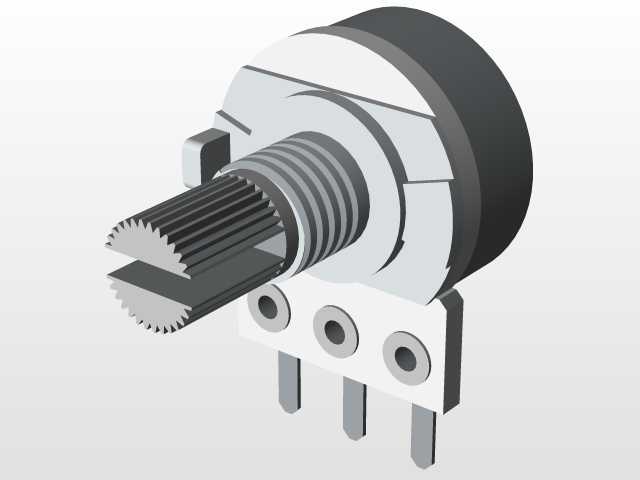

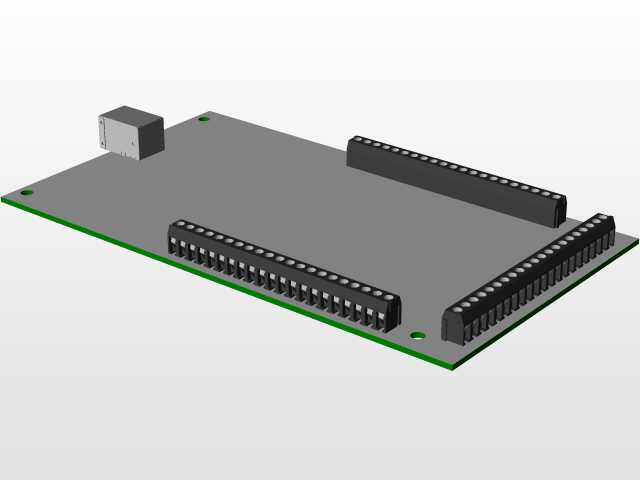

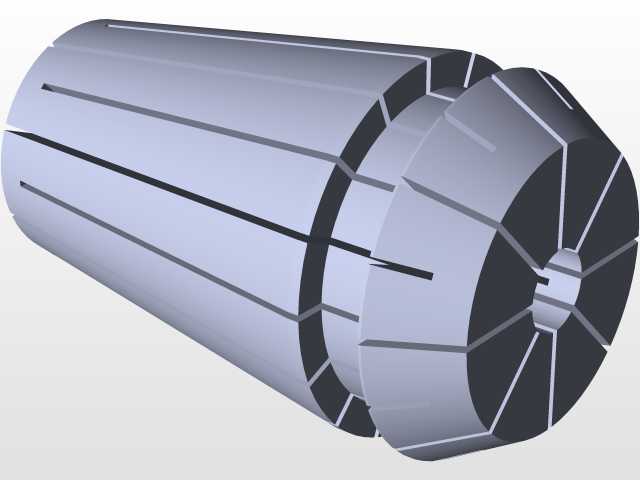

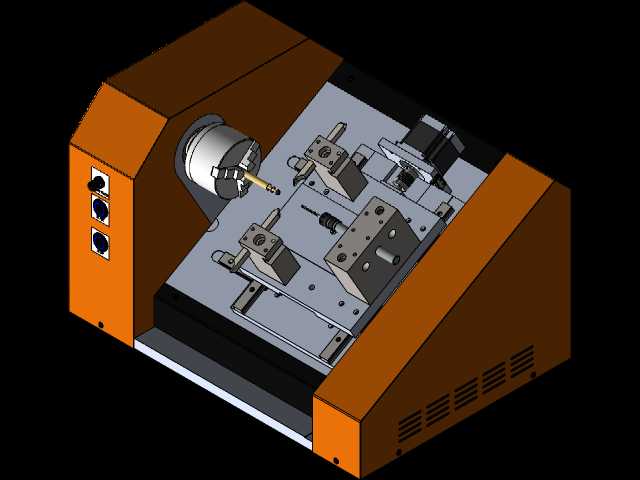

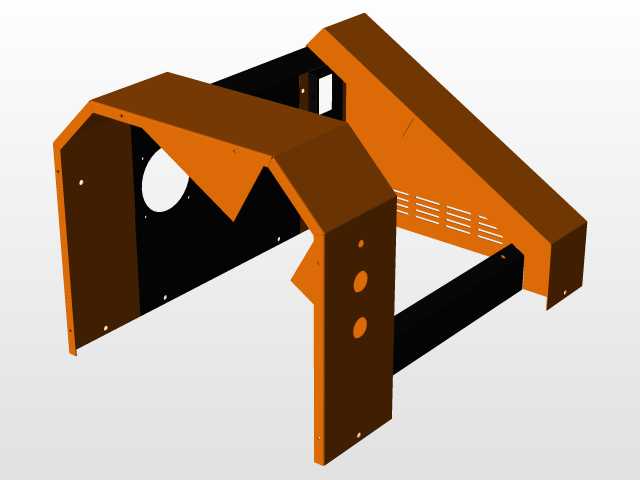

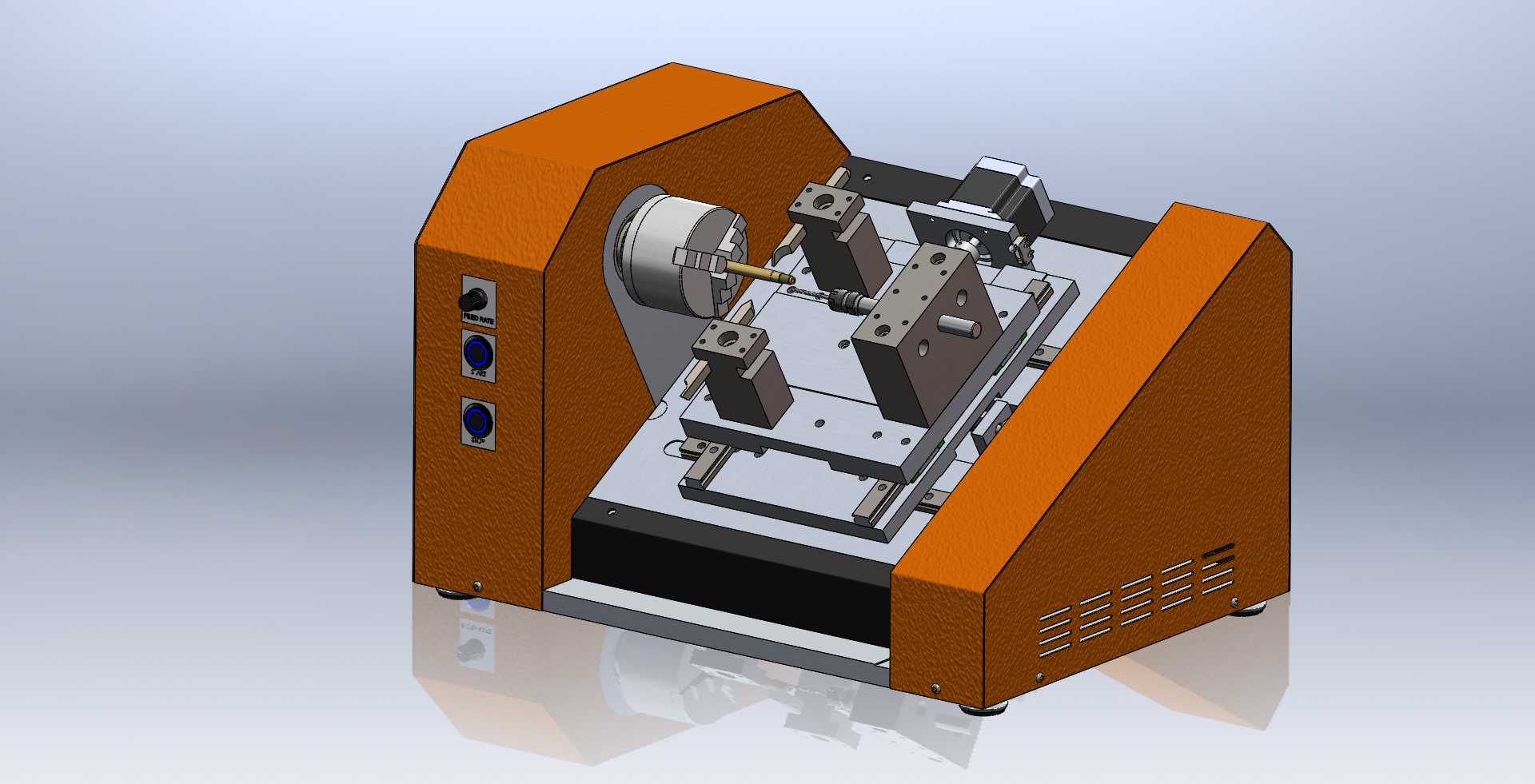

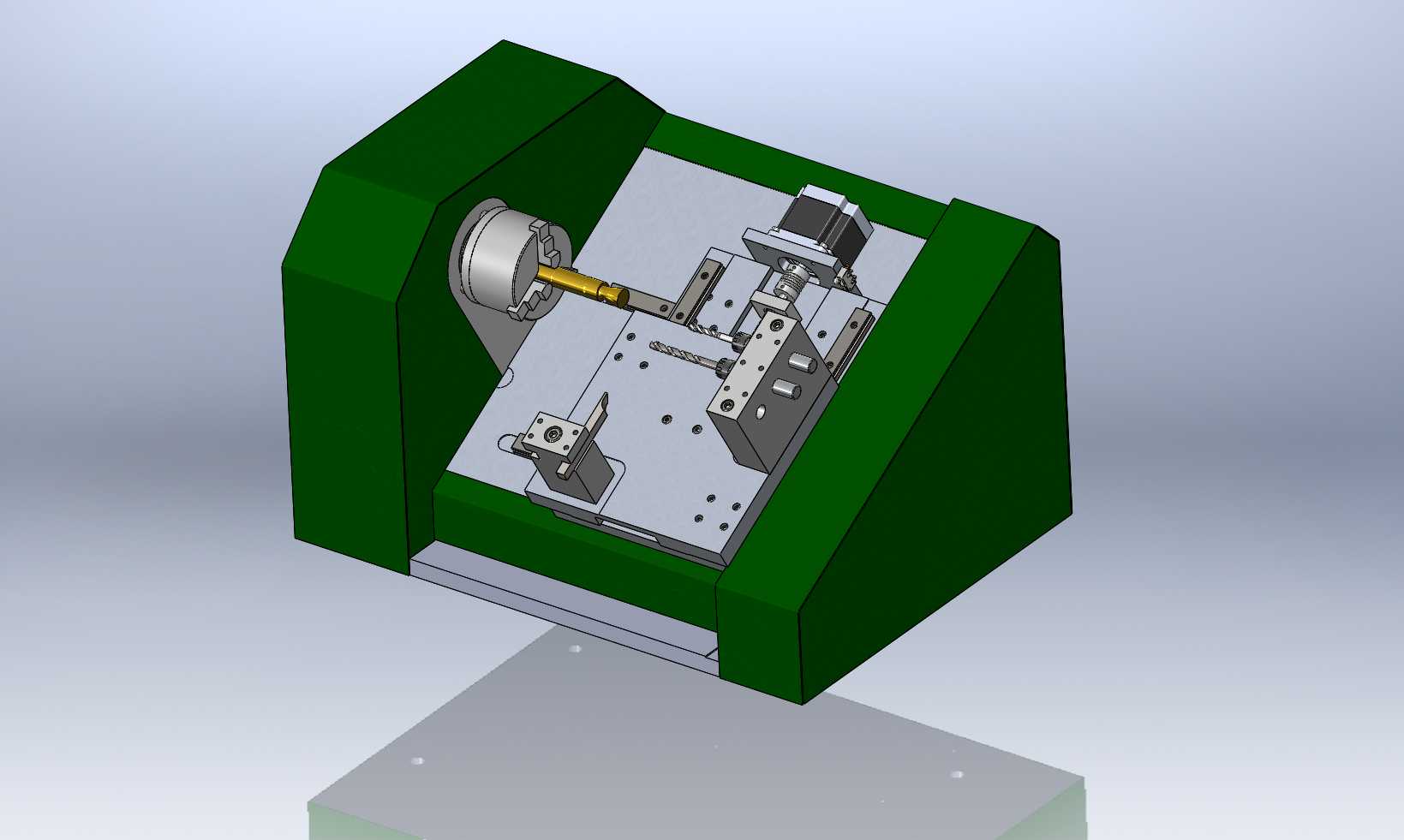

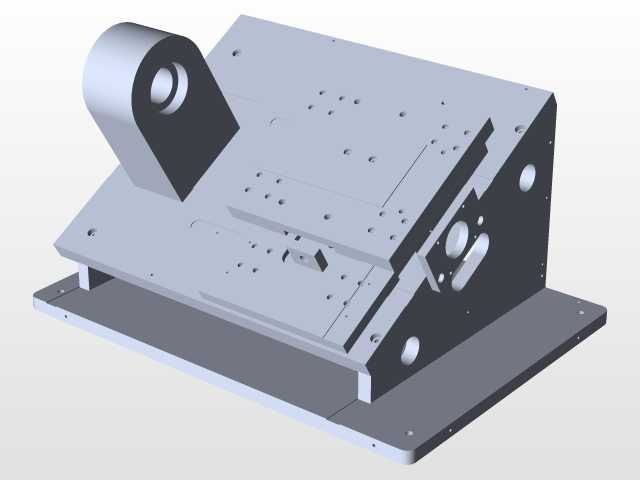

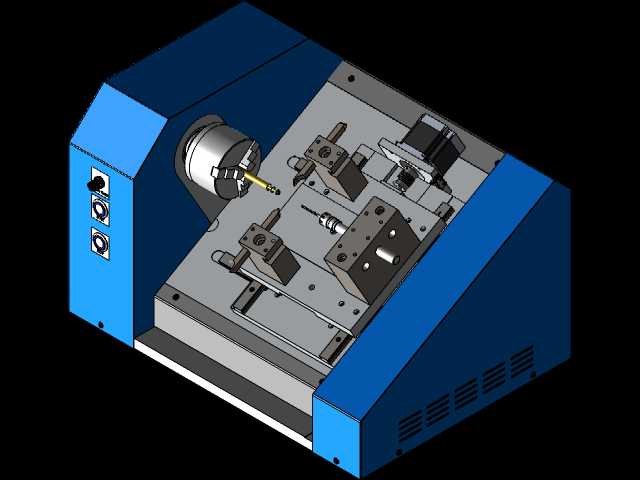

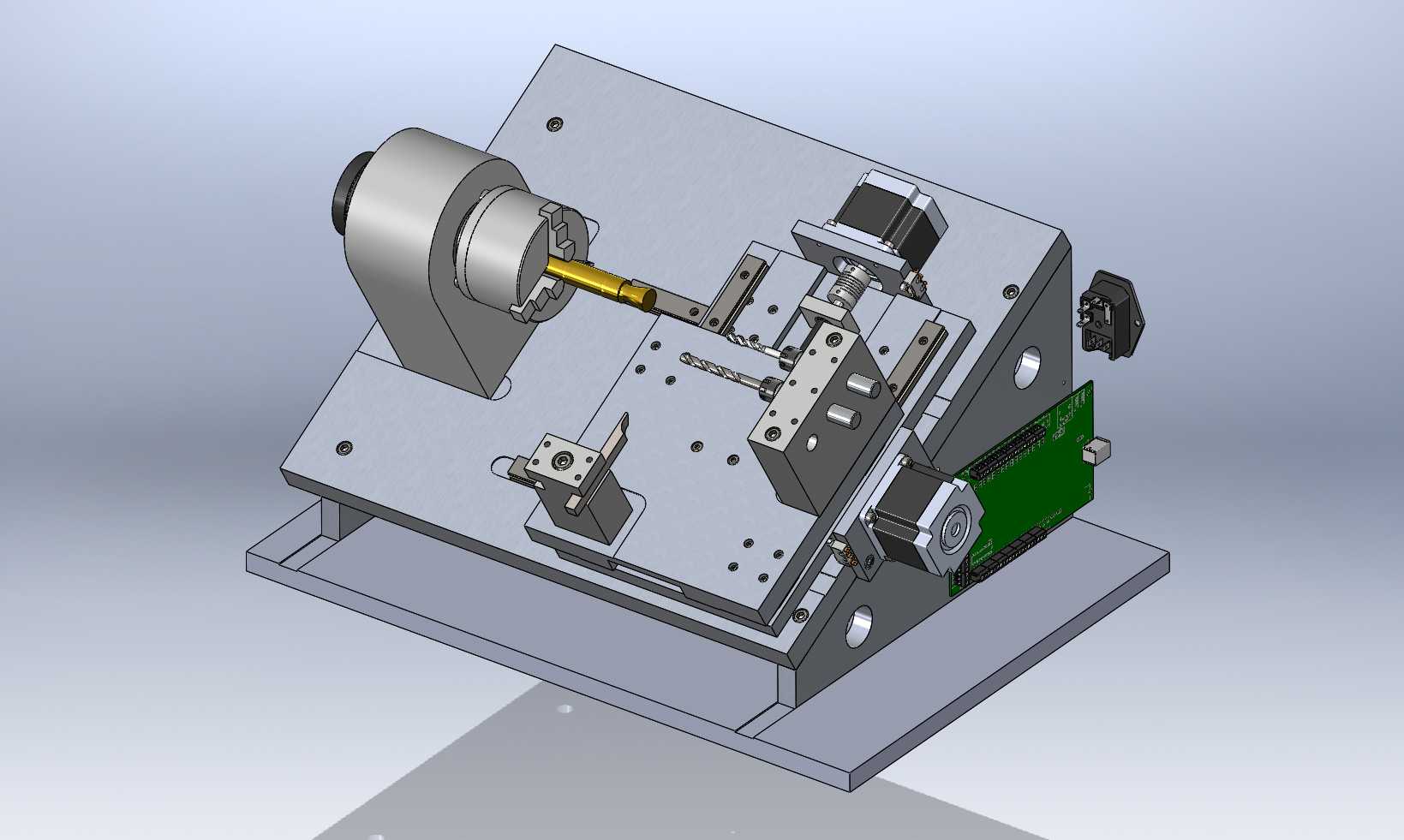

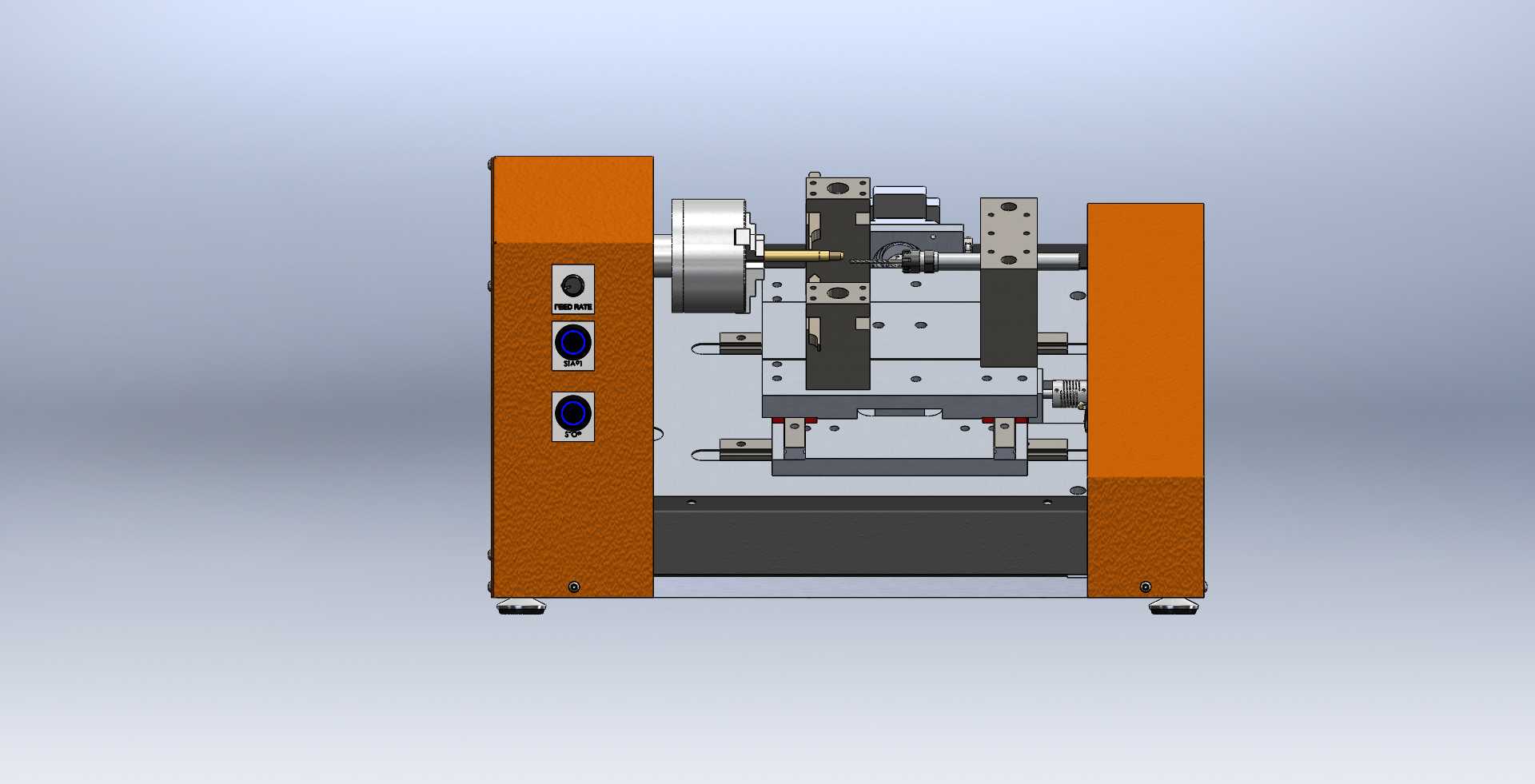

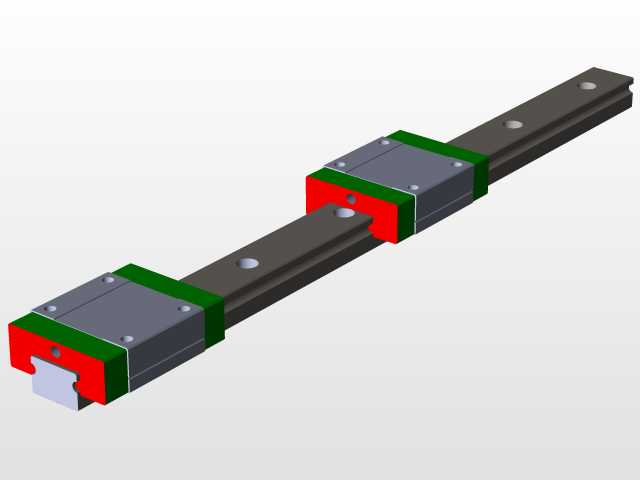

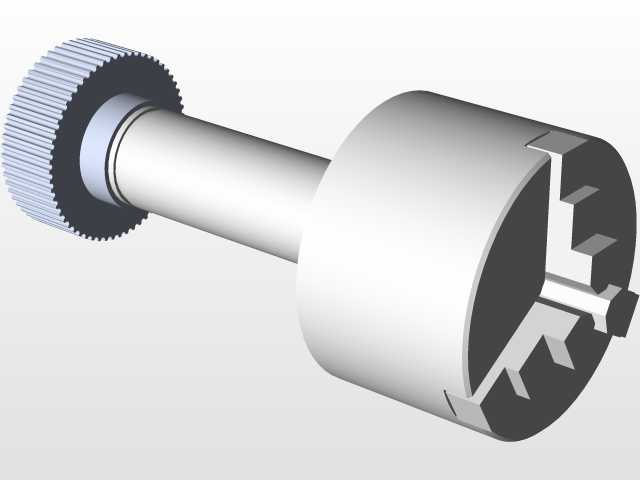

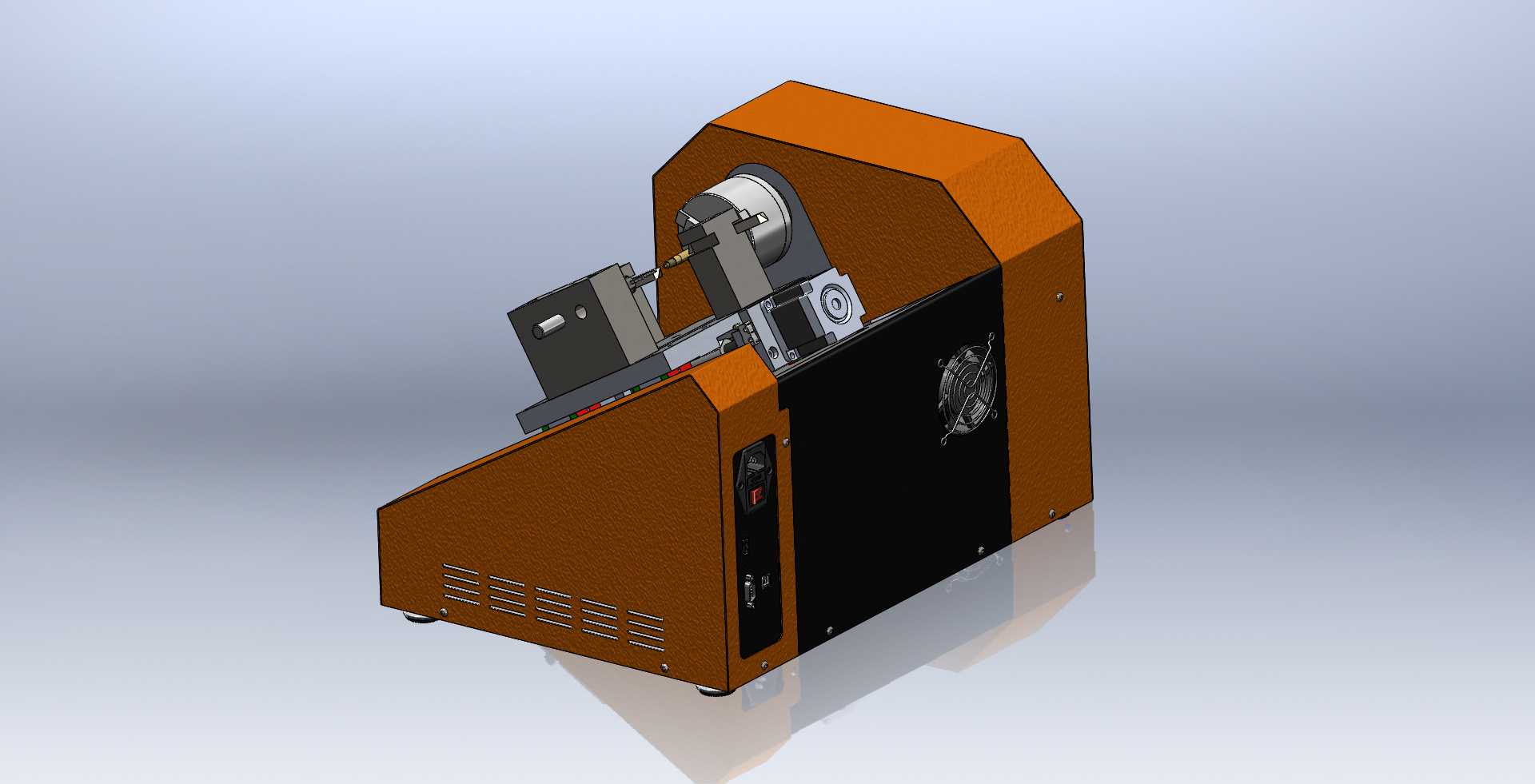

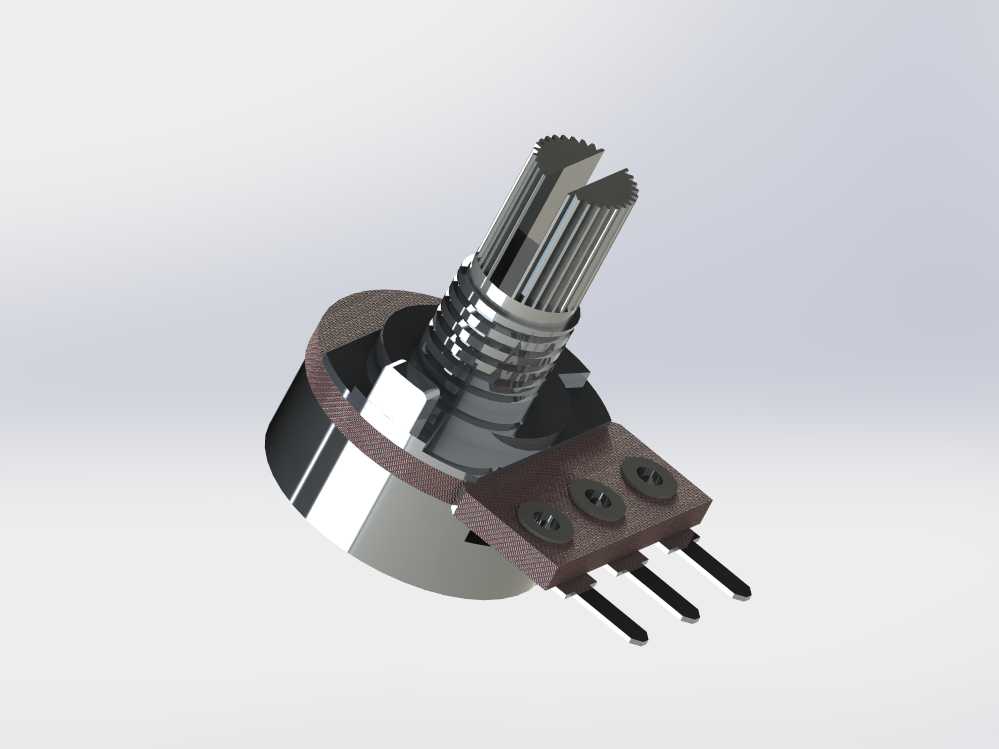

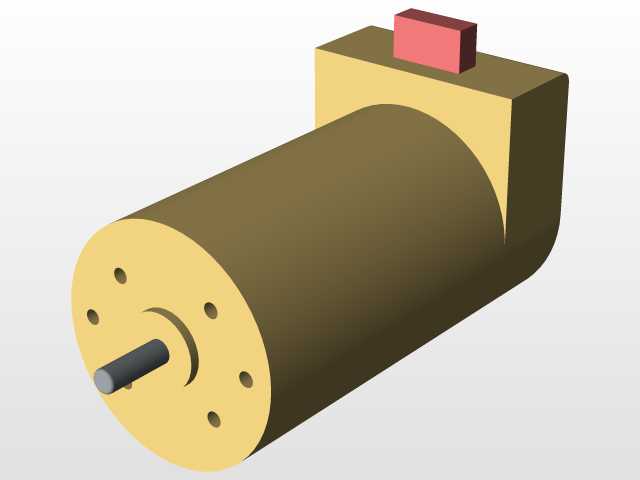

这款小型台式数控车床主要面向小尺寸精密零件的车削加工场景，适配小型五金零件、非标定制小构件、教学实训样件、小型精密轴类与盘类零件的加工需求，可放置在常规工作台面使用，无需大型设备的专属地基安装空间，适合小型加工工坊、职业院校实训车间、个人精密加工工作室、产品研发打样部门使用，能够完成圆柱面车削、端面车削、锥面加工、简易螺纹切削、切槽切断等常规车削工序，针对小尺寸有色金属、工程塑料、软质金属等材质的加工表现尤为出色。设备整体采用对称式双立臂支撑的床身结构，两侧橙色涂装的立式支撑臂集成了电气控制接口与操作按钮，左侧支撑臂上布置有电源开关、调节旋钮与状态指示灯，操作人员站在设备正前方即可完成全部操作，无需绕转设备调整参数。床身底座采用整体式铸铁结构搭配底部可调式减震脚杯，可根据安装台面的平整度调整支撑高度，有效抵消加工过程中产生的微幅振动，保障加工精度的稳定性。主轴单元布置在设备左侧支撑臂内侧，搭配三爪自定心卡盘用于装夹待加工工件，可实现无级调速以适配不同材质的切削线速度需求；进给系统采用十字滑台结构布置在床身中部，X轴与Z轴均配置精密直线导轨与滚珠丝杠传动，搭配伺服驱动单元实现精准的进给定位，滑台上方可安装外圆车刀、切断刀、螺纹刀等不同类型的加工刀具，通过数控系统的指令控制完成多工序的自动走刀加工，无需人工频繁换刀调整。设备后部的钣金护罩上开有阵列式散热通风孔，可将主轴电机与驱动模块运行产生的热量及时排出，避免长时间连续运行导致的内部积热问题；整体外形尺寸控制在台式设备的合理范围内，安装时仅需预留前方操作空间与两侧少量的检修空间即可，无需额外配置大型排屑装置，加工产生的少量切屑可通过床身预留的排屑斜面集中收集清理。设计过程中充分考虑了小型加工场景的使用痛点，在保障基础车削加工精度的前提下尽可能压缩设备的整体体积，将电气控制模块集成在两侧支撑臂内部，减少了外置电控箱的额外占用空间，同时优化了传动部件的布局，让日常维护时的润滑、紧固、易损件更换操作都可在设备正面完成，无需拆解大面积的外防护结构，降低了设备的日常维护难度。
