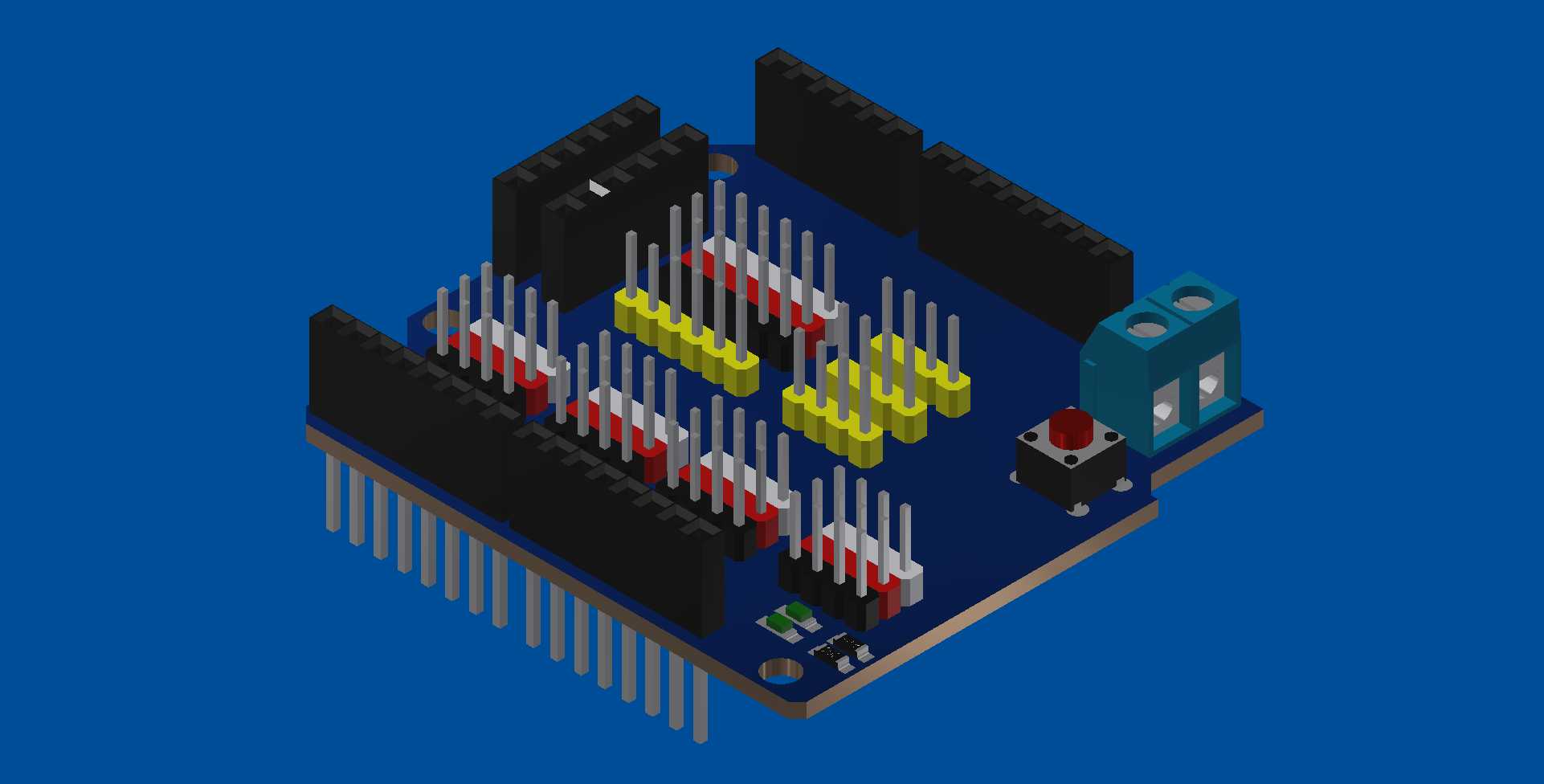

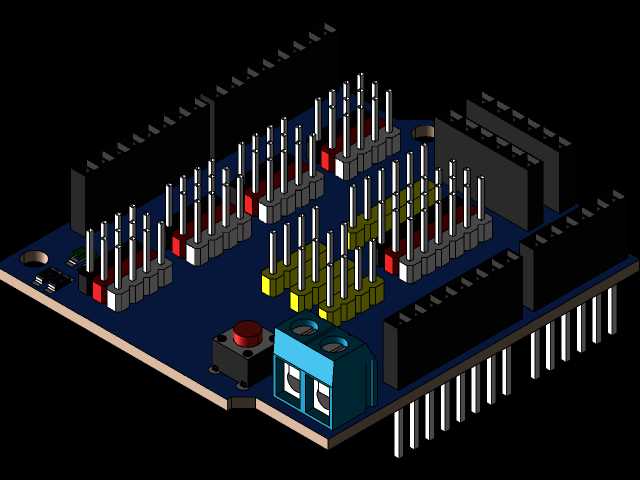

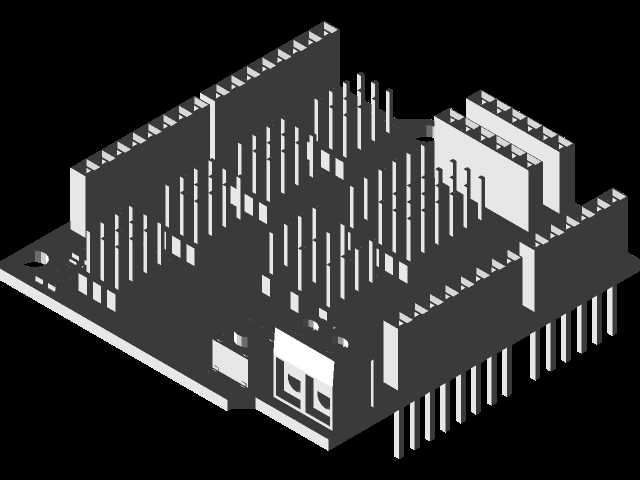

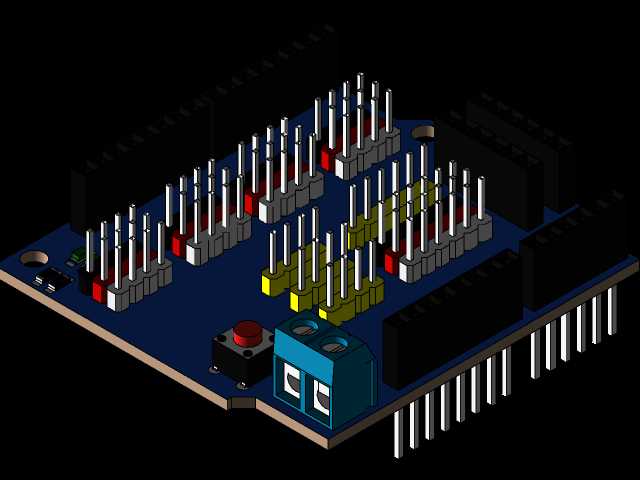

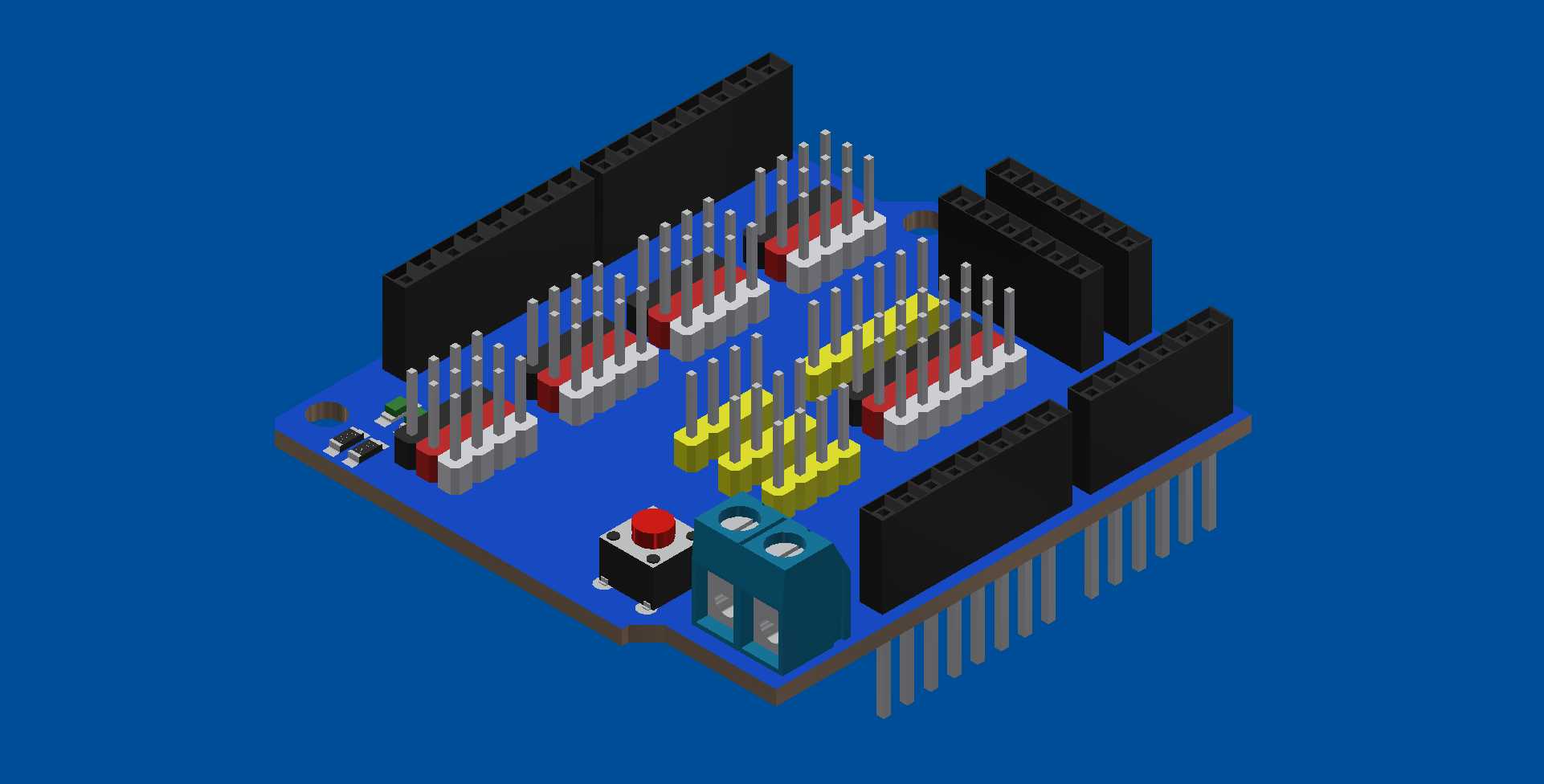

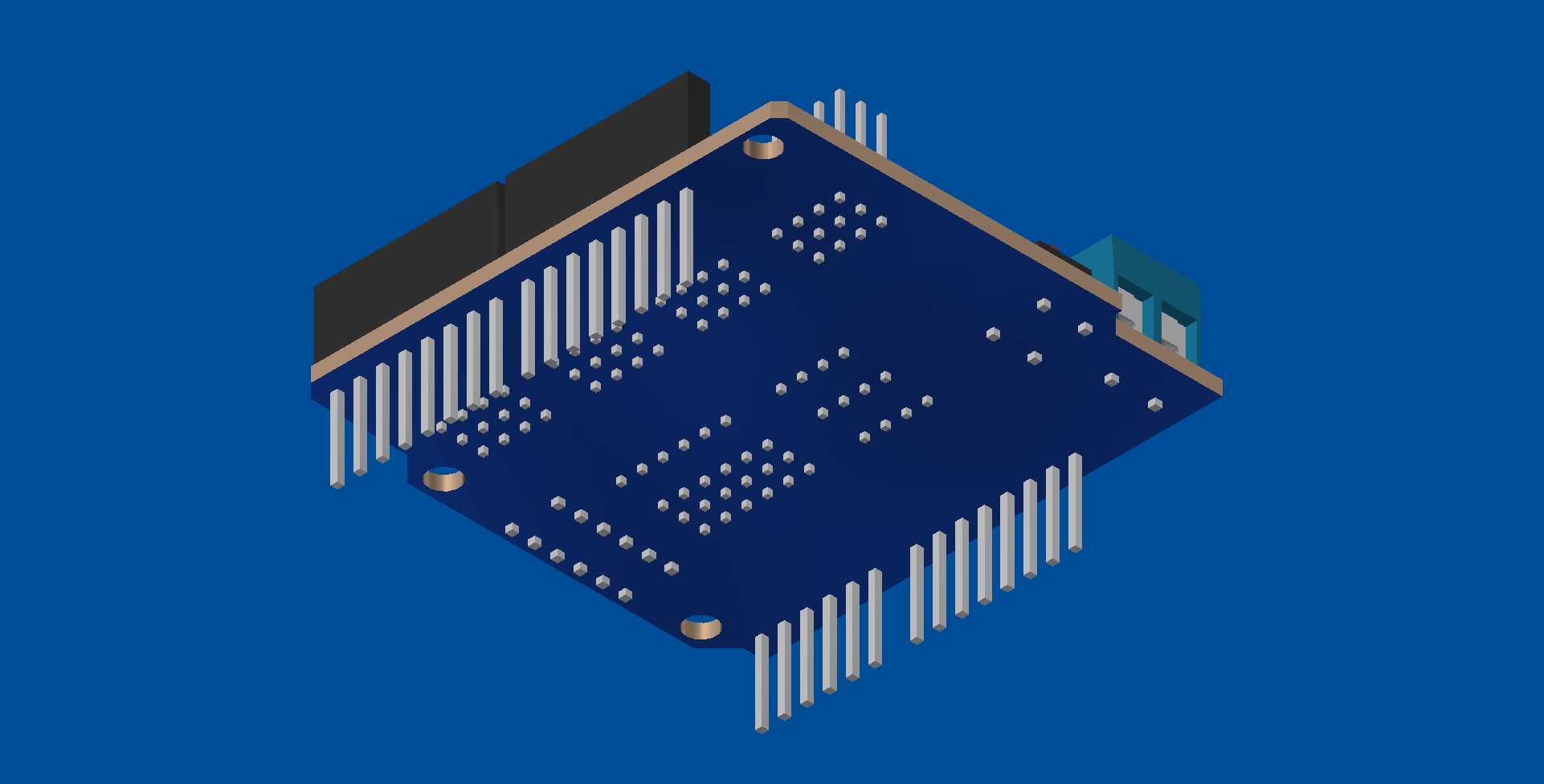

Arduino Uno传感器扩展屏蔽板结构设计

这款Arduino Uno传感器屏蔽扩展板，是面向开源硬件开发、教学实验、小型智能装置搭建场景设计的配套功能扩展部件，主要解决原生Arduino Uno主控板引脚分散、外接传感器接线杂乱、多模块并行连接时供电不稳的实际使用痛点，广泛适用于校园创客实践、电子课程实训、小型智能机器人原型开发、环境监测节点搭建、简易物联网终端试制等场景，能够大幅降低开发者的接线工作量，提升原型装置的搭建效率与运行稳定性。在实际使用过程中，该扩展板可直接叠装在标准Arduino Uno主控板上方，无需额外飞线即可将主控板的数字IO口、模拟输入口、I2C通信接口、SPI通信接口以及3.3V、5V供电引脚全部引出，每个引出引脚都配套了对应的防反接排针座，能够同时对接8路以上的常规直插式传感器模块，包括温湿度采集模块、红外避障模块、光敏电阻模块、超声波测距模块、按键输入模块等常用外设，板载预留的独立复位按键可以在不拆卸上层扩展模块的情况下完成主控板复位操作，配套的接线端子座可直接接入外部直流供电，避免多模块同时工作时主控板USB口供电电流不足的问题。设计过程中严格遵循Arduino Uno标准板的安装孔位与排针间距规范，整体外形尺寸与下层主控板完全匹配，叠装后总高度控制在合理范围内，不会遮挡主控板的USB接口、电源接口与状态指示灯，排针布局充分考虑了常用传感器模块的接线习惯，将同类型通信接口、供电引脚做了分区排布，既减少了不同信号之间的串扰，也能避免接线时误接电源引脚烧坏外接模块；板上的排母采用加高设计，叠装后仍保留足够的插拔空间，方便开发者随时更换外接传感器模块，边缘预留的固定孔位可配合铜柱将整套主控加扩展结构固定在各类装置支架上，不会因为装置移动、震动出现排针松脱、接触不良的问题。在安装边界设计上，该扩展板完全避让了下层主控板的板载USB接口、直流电源座、复位按键等原有操作部件，叠装完成后所有原生接口均可正常使用，不需要额外预留操作空间，整体结构紧凑，能够适配绝大多数开源硬件项目的安装空间要求，不管是桌面实验场景还是嵌入到小型智能设备内部都能顺利安装。
