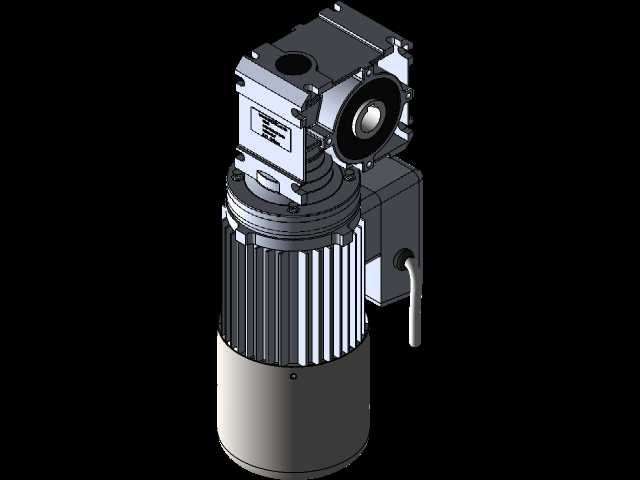

蜗轮蜗杆减速电机一体化传动结构

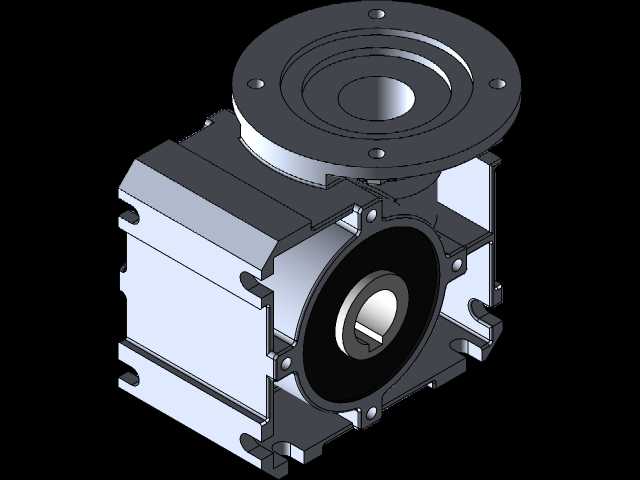

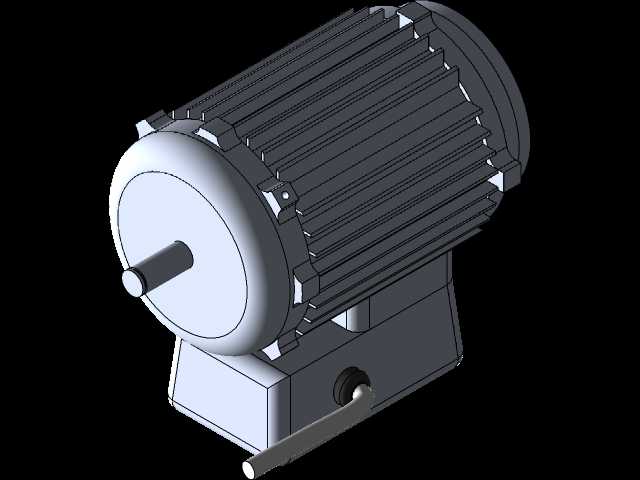

该款蜗轮蜗杆减速电机一体化结构，主要面向轻工输送、小型自动化生产线、食品包装设备、仓储分拣辊道等对安装空间有严格限制、需要低转速大扭矩输出的传动场景，可直接对接负载辊轴、链轮等执行部件，省去额外的联轴器对接工序，大幅缩减设备传动段的整体占用空间。从实际用途来看，它将异步驱动电机与蜗轮蜗杆减速单元做了集成式设计，输入端直接承接电机输出的高转速低扭矩动力，通过蜗轮蜗杆副的大减速比转换，最终在输出端输出低转速大扭矩的旋转动力，适配需要平稳启停、低噪音运行的中轻载传动工况，自带的手动释放手柄可在断电状态下手动切换输出轴的锁止状态，方便设备调试、故障排查时手动调整负载位置，避免卡滞带来的运维难题。从功能特性来看，蜗轮蜗杆传动结构自带反向自锁特性，可在设备停机时防止负载倒转，无需额外加装制动抱闸机构就能满足多数倾斜输送、垂直顶升类场景的防坠需求，电机壳体采用轴向散热筋结构，可在连续运行过程中快速将绕组产生的热量传导到外界空气中，避免长时间运行出现过热退磁、绕组烧毁的问题，减速箱壳体采用一体化压铸成型结构，既保证了传动副的装配同轴度，也能避免长期运行出现壳体渗油、结合面错位的问题。在设计思路上，这款结构采用了直连集成的设计逻辑，摒弃了传统电机与减速机分体对接需要额外配做连接法兰、输入轴套的冗余设计，将电机输出轴直接作为蜗杆的输入支撑端，减少了一道动力传递的连接节点，既降低了传动过程中的功率损耗，也消除了对接同轴度偏差带来的振动、异响隐患。在外形尺寸与安装边界上，整体结构采用立式同轴布局，电机段位于结构下方，减速箱段位于上方，输出轴采用水平朝向的空心轴设计，可直接穿入负载轴完成锁紧固定，安装时仅需固定减速箱侧的安装脚座即可完成定位，无需额外预留电机尾部的接线操作空间，接线盒设置在减速箱侧方，可根据现场布线需求调整接线方向，适配不同走线方向的设备安装需求，整体结构的安装孔位、输出轴轴径、中心高参数均适配通用的减速电机安装标准，可直接替换同规格的传统分体减速电机，无需对原有设备的安装基座做额外改造。
