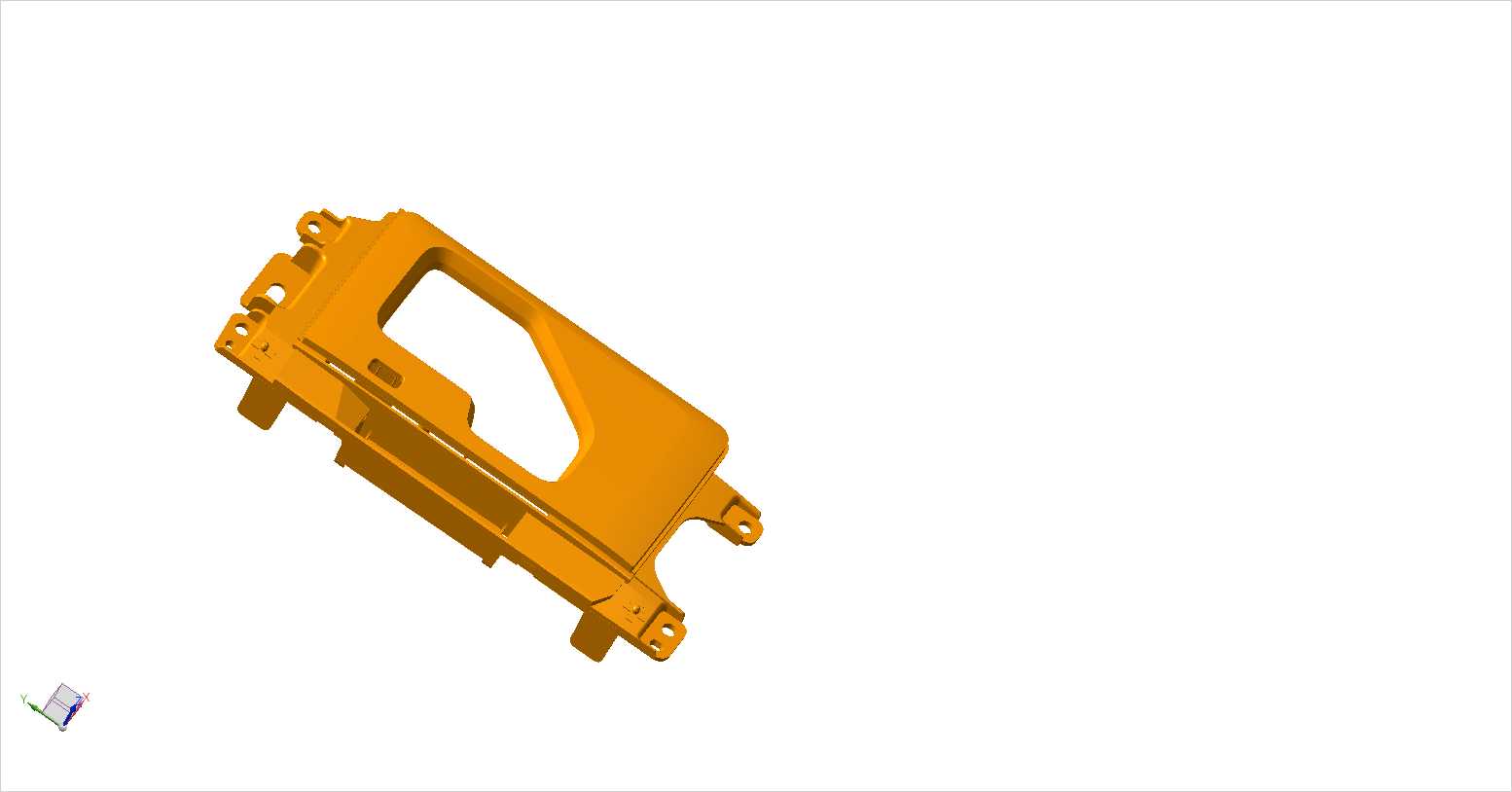

汽车中控台上面板注塑成型模具结构设计

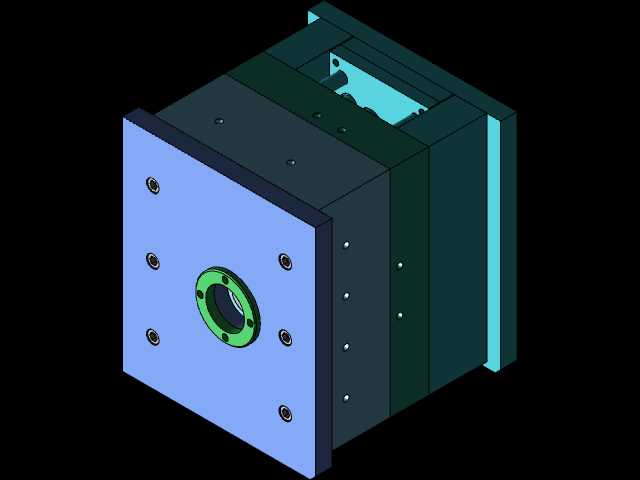

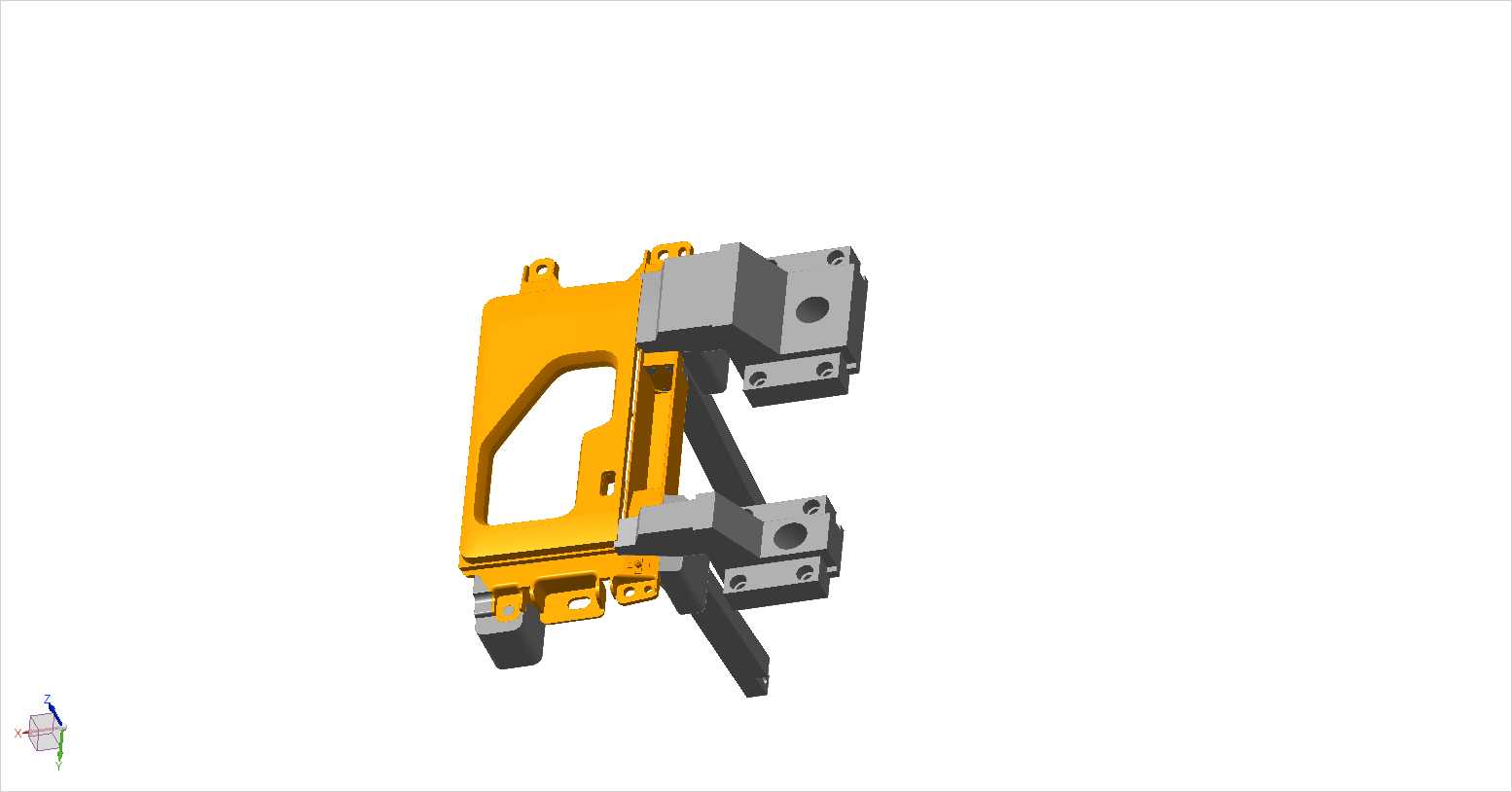

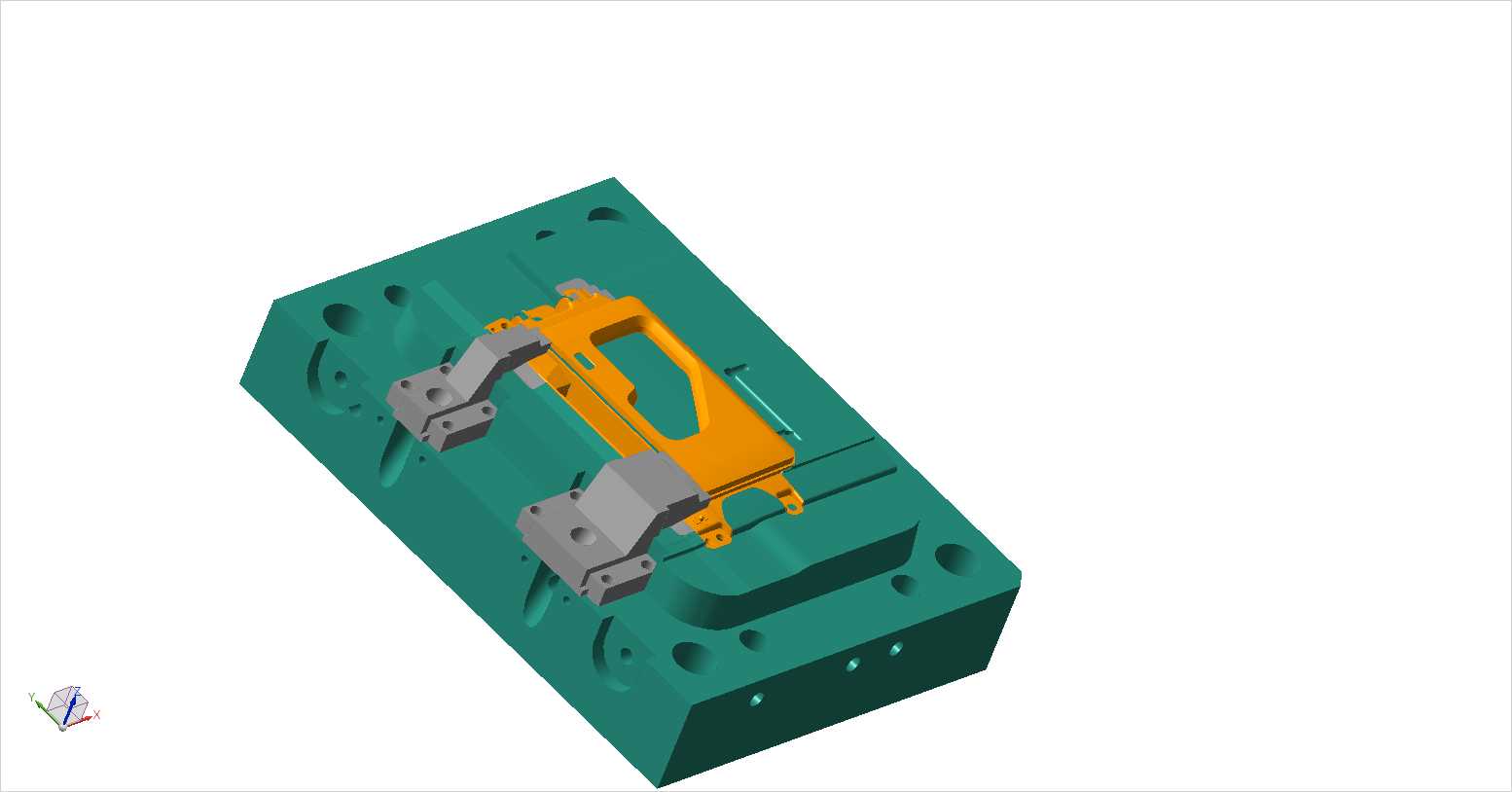

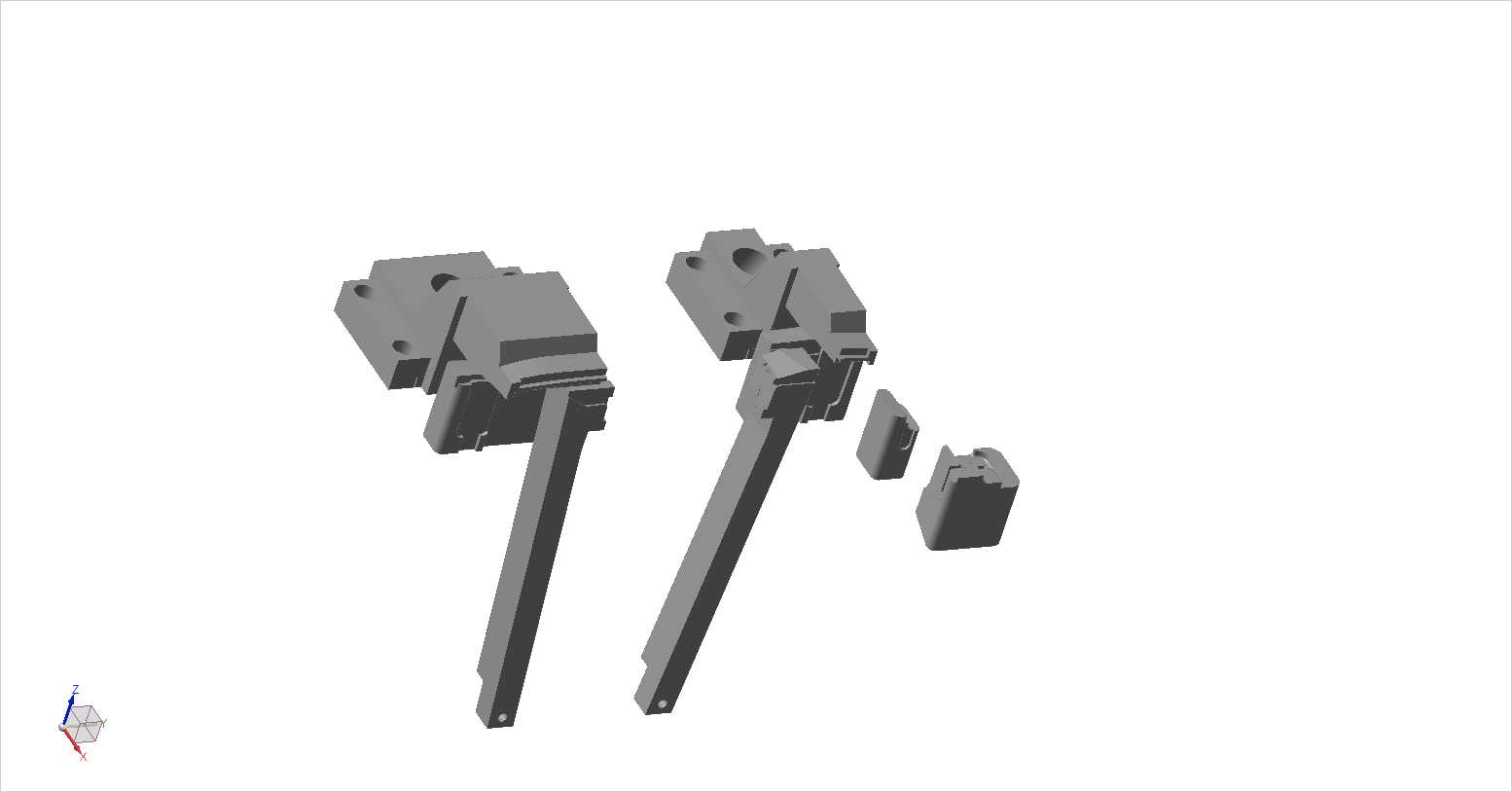

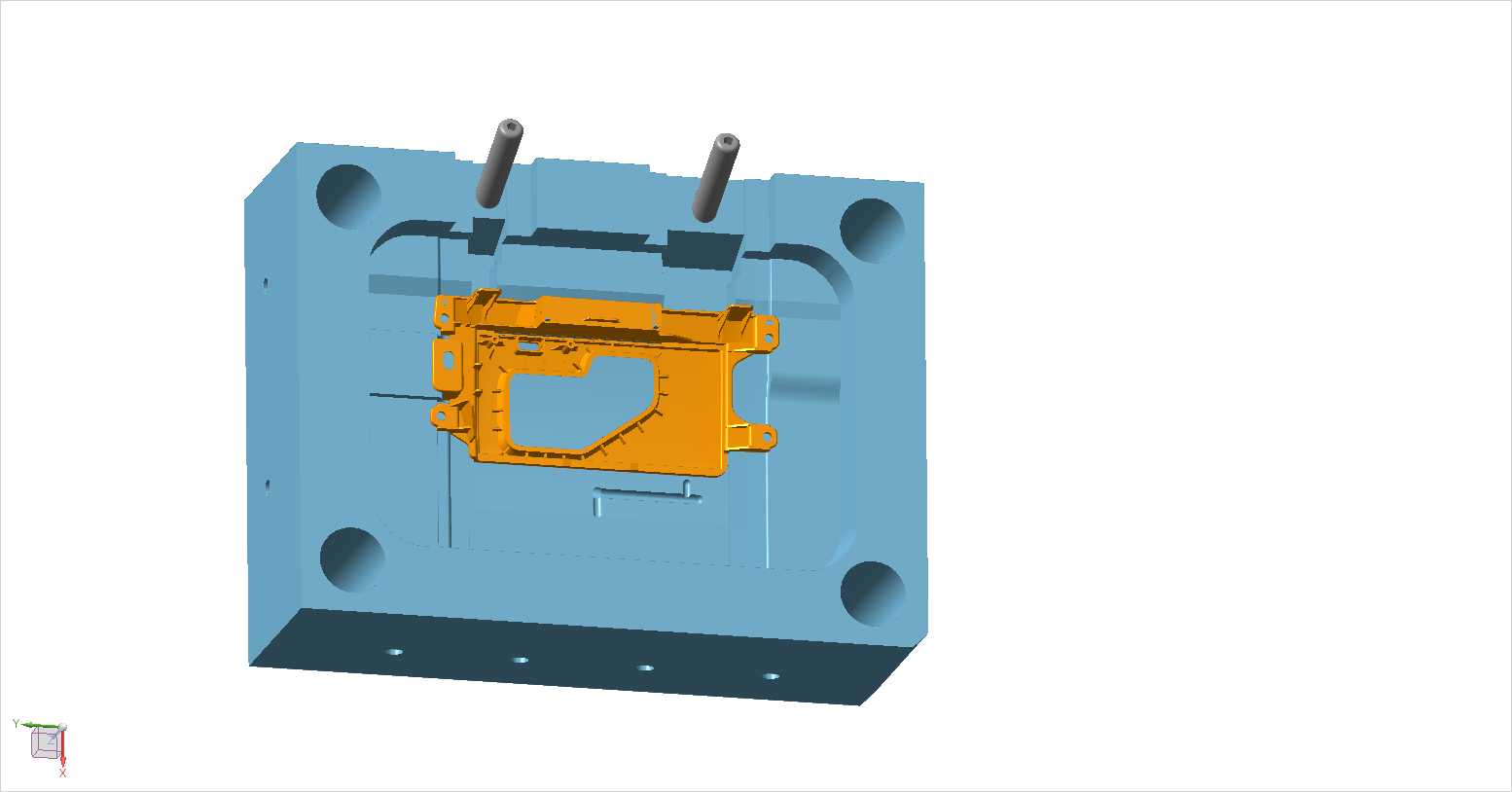

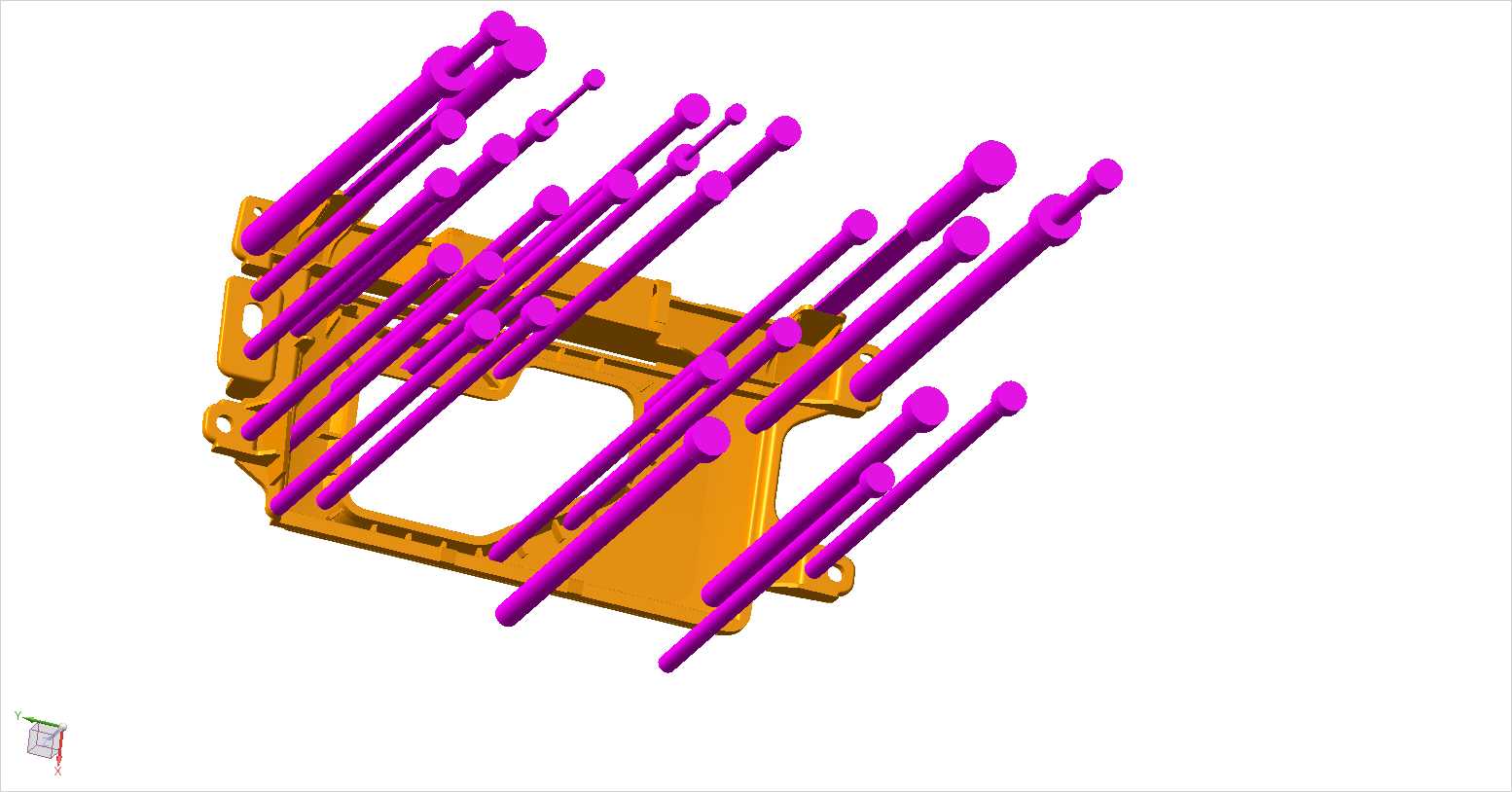

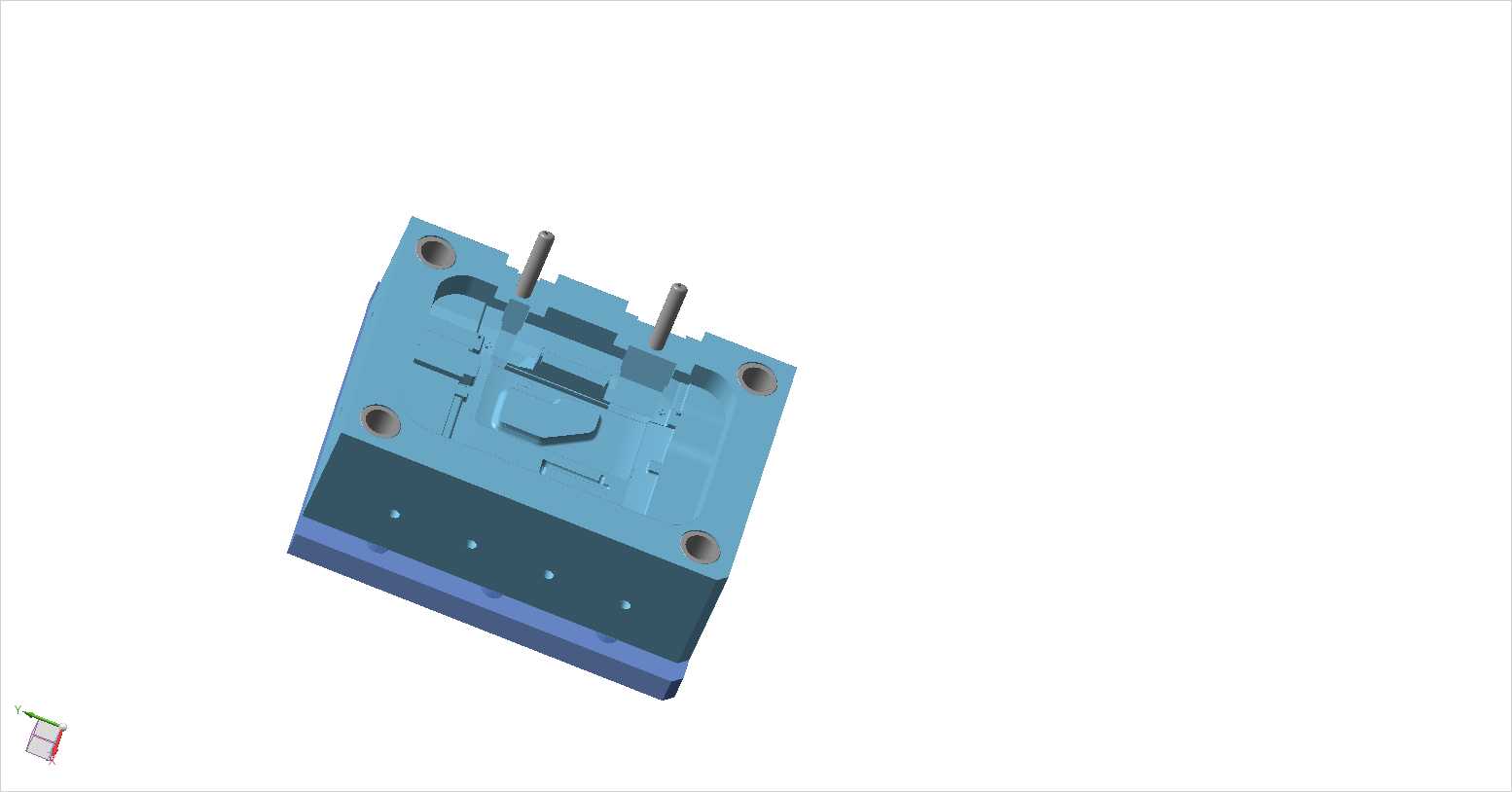

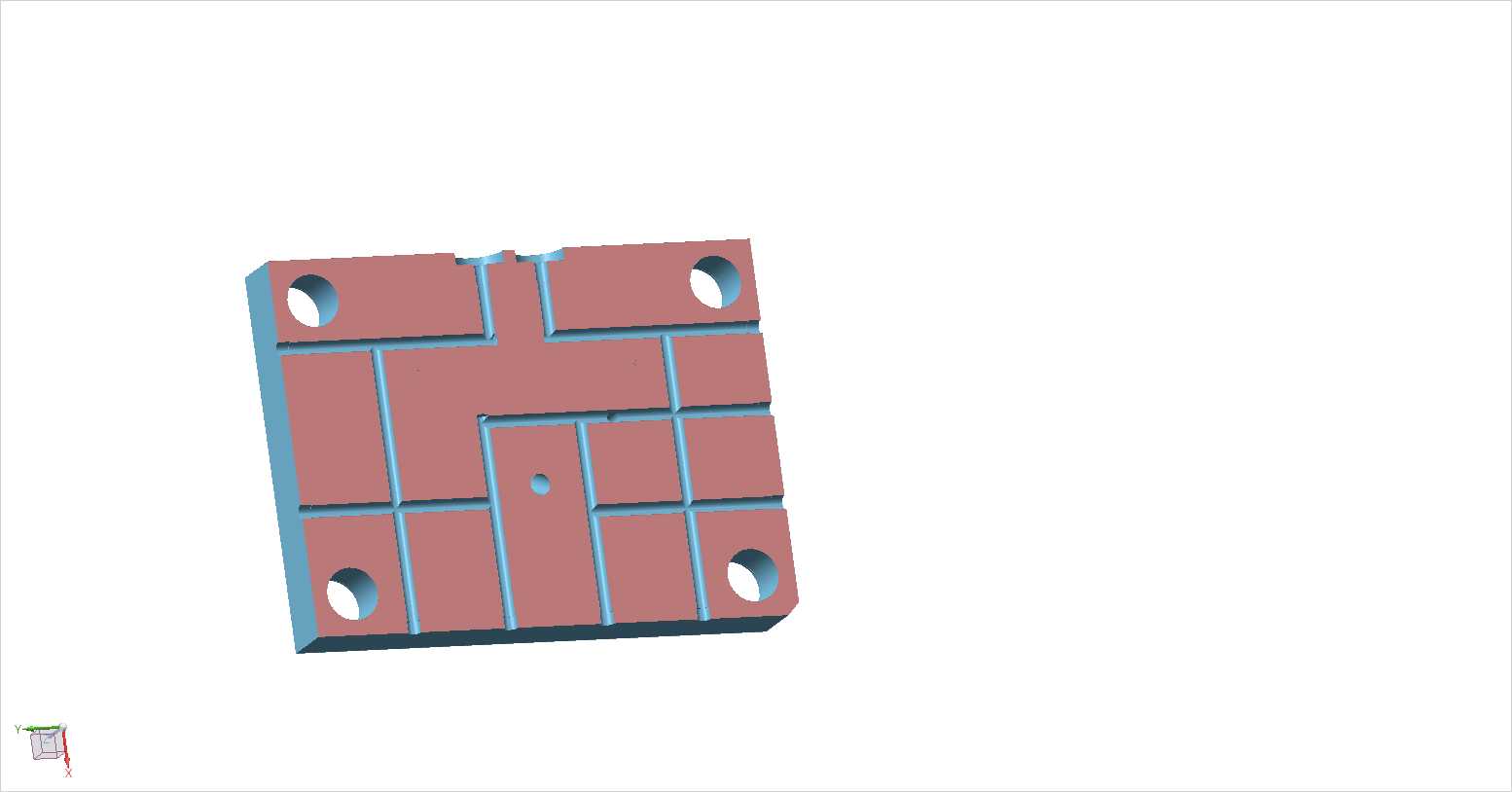

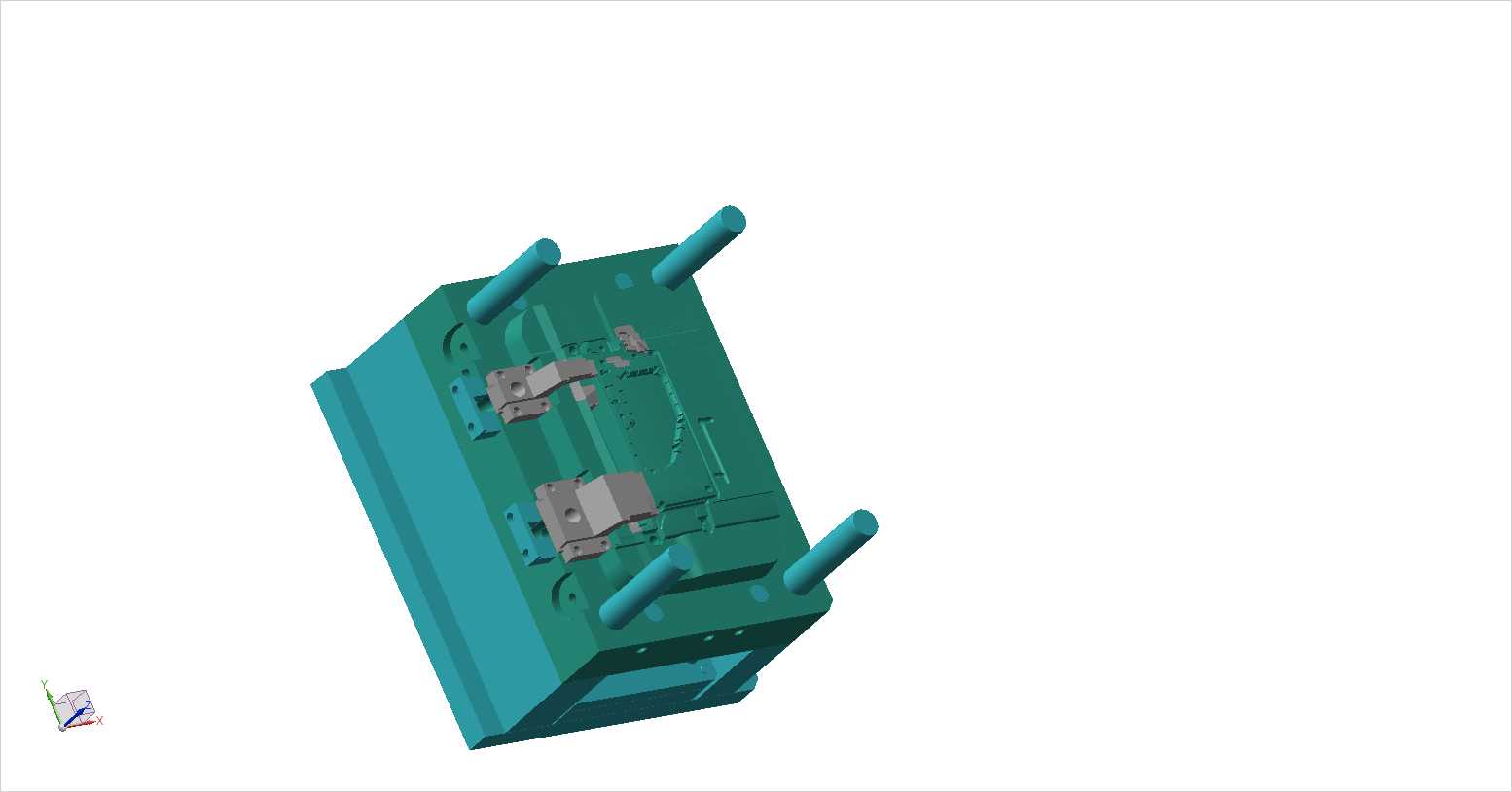

这套模具主要应用于汽车内饰零部件的批量注塑生产环节，针对汽车驾驶舱中控台上面板这类外观要求高、装配精度严的内饰塑件开发，适配乘用车内饰件生产车间的卧式注塑机安装使用，可稳定完成中控台上面板的连续注塑成型作业，满足整车装配环节对中控面板尺寸一致性、外观面光洁度、装配卡扣位置精度的严苛要求。模具采用冷流道结构设计，针对ABS材料的熔融流动特性优化了流道截面尺寸与浇口位置，选用侧浇口进料方式，浇口开设在塑件非外观的装配侧边位置，成型后浇口残留小，后续修剪工序工作量低，不会在面板的可见外观面留下浇口痕迹，保障中控面板装车后的外观质感。模具配置了2组升降器滑块结构，用于处理中控面板背面的倒扣装配结构，开模过程中升降器可带动滑块完成预先抽芯动作，避免顶出过程中拉伤塑件的倒扣卡扣结构，保障塑件装配结构的完整性，无需后续人工修整倒扣飞边或变形缺陷。模架采用标准叠层结构布局，从进料侧到顶出侧依次设置定位环、浇口套、定模板、型腔镶件、动模板、型芯镶件、顶出机构、模脚与底板，各模板之间设置精密导柱导套配合，合模过程中可保证型腔与型芯的同轴度，将成型塑件的壁厚差控制在允许公差范围内，避免出现局部缺胶、飞边过大的问题。模具的安装边界适配常规吨位卧式注塑机的拉杆间距与安装螺孔位置，定位环尺寸匹配注塑机射嘴定位孔标准，浇口套球面半径与射嘴球面适配，可直接吊装上机完成调试，无需额外加工转接结构。冷却回路围绕型腔与型芯的成型面均匀排布，可在注塑保压完成后快速带走热量，缩短成型周期，同时保证塑件各区域冷却速率一致，减少中控面板的翘曲变形量，让成型后的面板平面度满足装配要求，装车后可与周边仪表台饰件实现均匀缝隙配合。顶出机构采用均匀分布的顶杆布局，顶出力作用在塑件的非外观加强筋与装配边位置，顶出过程中不会在面板外观面留下顶白、顶凸痕迹，保障成品外观合格率。
