四工位卡扣式接线端子结构设计

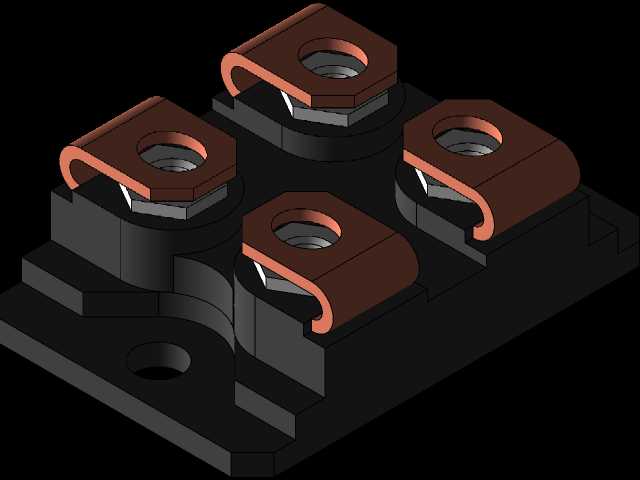

该接线端子结构主要应用于低压电气控制柜、工业配电回路、小型机电设备内部的导线接驳场景，承担多回路导线的可靠固定与导电传输作用，可同时接入四路独立导线，适配多股铜芯硬线与软线的压接需求，在配电箱内部布线、设备电源进线分接、控制回路信号转接等场景中广泛使用，能够替代传统螺丝锁紧式端子，提升现场接线的操作效率，降低长期使用中端子松动带来的接触不良风险。产品整体采用绝缘基座搭配导电卡扣的组合结构，基座部分选用耐温绝缘工程材质，底部设置带安装孔的固定法兰，可通过单颗螺丝直接固定在设备安装板或导轨卡槽上，安装边界紧凑，横向与纵向占用空间远小于同规格螺丝端子，适配狭小布线空间的安装需求，基座上的四个接线位呈矩形阵列排布，相邻接线位之间设置绝缘隔挡，避免不同回路导线误触引发的短路问题。导电接触部分采用高弹性铜质卡扣结构，卡扣自带弧形压线弹片，接线时仅需将剥好绝缘层的导线直接插入接线位，弹片即可依靠自身回弹力牢牢压紧导线线芯，无需额外拧紧螺丝，拆卸时只需按压卡扣端部的压片即可松开导线，操作便捷且接触压力稳定，能够长期保持低接触电阻，避免大电流通过时出现端子发热的问题。设计过程中重点优化了卡扣的弹力曲线，既保证接线时的插入阻力适中，不会出现导线难以插入的问题，又能保证对不同线径导线的压紧力充足，适配常规低压配电场景下的常用导线线径，同时基座的绝缘隔挡高度经过反复校核，即使导线端部存在少量毛刺也不会跨接相邻回路，基座底部的安装孔位置兼顾了直接螺丝固定与卡扣式导轨安装的适配性，能够兼容不同设备内部的安装方式，四个接线位的导电部件之间完全独立，可同时用于不同电位的回路转接，满足多回路分线的使用需求。
