面板安装式螺旋熔断器底座结构设计

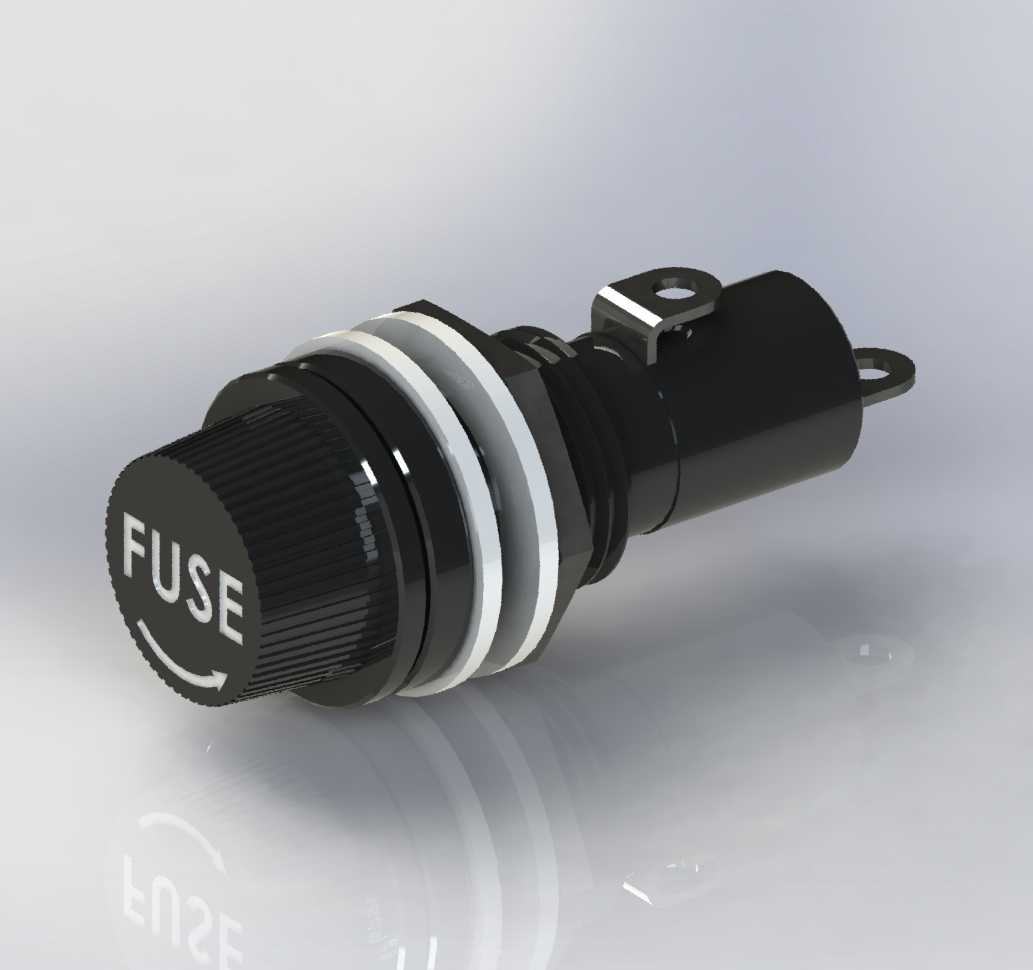

这款面板安装式螺旋熔断器底座，是低压电气回路中承担过流保护功能的核心配套部件，广泛应用在工业控制柜、配电盘、机电设备操作面板、小型电源模组等场景中，作为电路异常过载、短路故障时的快速断开载体，避免后端精密电气元件、负载设备因过流烧毁，是低压配电、设备电控系统中不可或缺的基础保护配件。从实际使用场景来看，这类熔断器座常被布置在设备操作面板的预留开孔位，操作人员无需打开设备柜体，仅在面板外侧即可完成熔断体的更换操作，大幅降低了运维检修的操作门槛，也避免了开柜操作带来的触电风险，适配各类需要外露可操作保险位的低压交直流设备。产品的功能设计围绕安全防护与便捷操作展开，头部端盖带有防滑滚花纹理，表面模压FUSE标识与旋转方向提示，操作人员无需额外工具即可徒手旋开端盖更换内置熔断体，端盖与基座之间设置多道环形密封隔层，能够阻挡日常环境中的粉尘、溅落液体进入基座内部，降低接触不良、绝缘失效的隐患。基座尾部设置两个对称的焊接接线耳，可直接通过螺丝压接导线，接线位与面板安装位之间设置绝缘隔圈，安装后能够实现面板前后侧的电气隔离，避免带电部件与金属面板接触引发短路风险。设计过程中优先考虑了安装适配性与操作可靠性，整体采用圆柱贯穿式结构，适配行业通用的面板开孔尺寸，安装时从面板后侧穿入预留孔，通过前端的锁紧螺母即可完成基座的固定，安装边界清晰，不会占用面板后侧过多的布线空间，适配厚度在1到5毫米区间的各类金属、非金属面板。外形上采用阶梯式圆柱结构，头部操作端直径略大于安装段，旋紧后能够与面板表面贴合平整，端盖的旋转行程设置有限位结构，避免旋拧过度导致螺纹滑牙或密封件过度压缩失效，基座内部的熔断体容纳腔尺寸精准，适配对应规格的圆柱形玻璃管、陶瓷管熔断体，装入后能够保证熔断体两端与接线端子可靠接触，不会出现接触电阻过大引发的异常发热问题。基座整体采用耐温绝缘工程材质制作，能够承受熔断体熔断瞬间的高温冲击，长期工作环境下不会出现材质老化、绝缘性能下降的问题，接线耳采用导电性能优异的金属材质冲压成型，表面做防氧化处理，长期使用也能维持稳定的接触性能，保障电路保护功能的可靠触发。
