带翻盖防护的工业防水电源插座结构

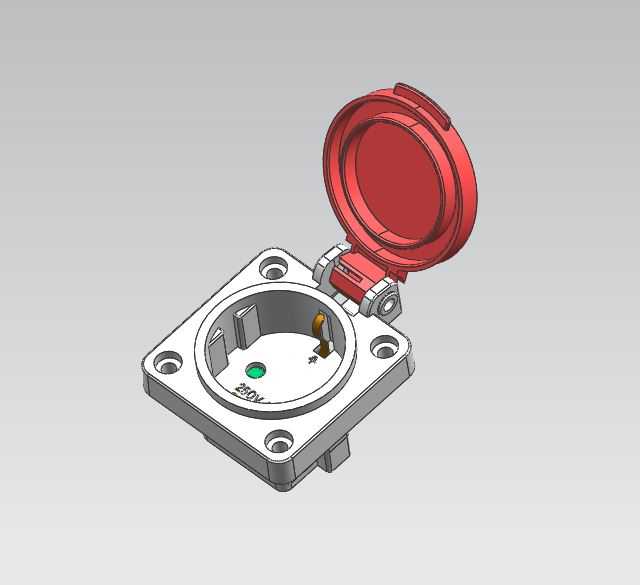

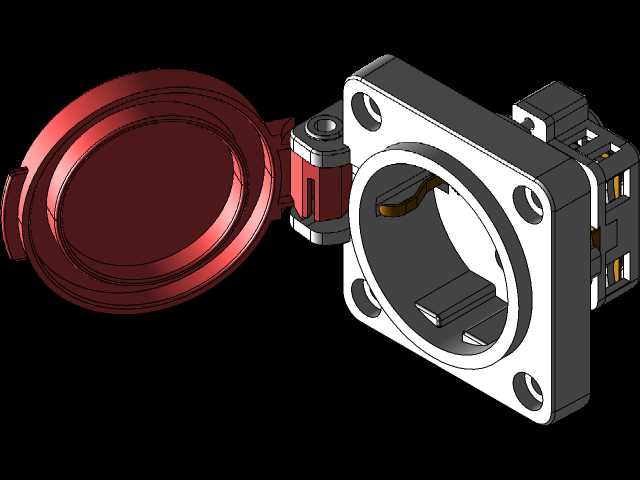

这款带翻盖防护的防水电源插座，主要面向户外露天作业场景、潮湿工况区域以及有淋水风险的工业设备供电场景设计，可广泛应用在户外工程机械、港口装卸设备、露天生产工位、园林作业机具、户外临时供电点位等场景，为用电设备提供稳定可靠的市电接入口，避免雨水、飞溅液体、扬尘侵入插座内部引发的短路、接触不良等用电安全隐患。从功能特性来看，插座本体采用方形法兰安装结构，配套的红色翻盖通过铰接结构与插座基座相连，在插座未插接插头时，翻盖可完全扣合覆盖插座的插接口区域，配合贴合面的密封结构，能够阻挡雨水泼溅、粉尘飘落进入导电接触区域，即使在小雨天气或者有清洁水飞溅的车间环境中，也能保障接电部位的绝缘性能稳定；当需要插接插头时，翻开翻盖即可露出内部的插套结构，插套旁设置的接地标识与极性标识，能够引导操作人员正确插接，避免错接引发的用电故障。在设计思路上，这款插座优先考虑了户外使用的可靠性与安装便捷性，基座采用方形法兰布局，四个角预留了沉头安装孔，安装时可直接通过螺栓将插座固定在设备外壳、墙面或者供电支架上，沉头孔设计能够让螺栓头部完全没入法兰平面，不会突出表面剐蹭线路或者操作人员；铰接部位的转轴做了限位结构，翻盖翻开后可维持在固定角度，不会因为重力自行回落影响插头插接操作，翻盖边缘设置了凸起的抠位，操作人员佩戴劳保手套也能轻松翻开翻盖，适配工业场景的操作习惯。从安装边界来看，方形法兰的外形尺寸适配常规工业电气安装盒的开孔标准，插座本体向后延伸的接线部位预留了足够的接线空间，安装时不需要额外扩大设备面板的开孔，可直接替换同规格的普通工业插座，降低现场改造的施工难度；插套内部采用弹性夹持结构，插头插入后能够保持稳定的接触压力，即使设备运行过程中产生振动，也不会出现插头松脱、接触打火的问题，适配工业设备运行时的振动工况。整体结构兼顾了防护性能与操作便利性，能够在复杂工况下长期稳定提供供电接入口，减少户外供电点位的故障维护频次。
