旋转开关

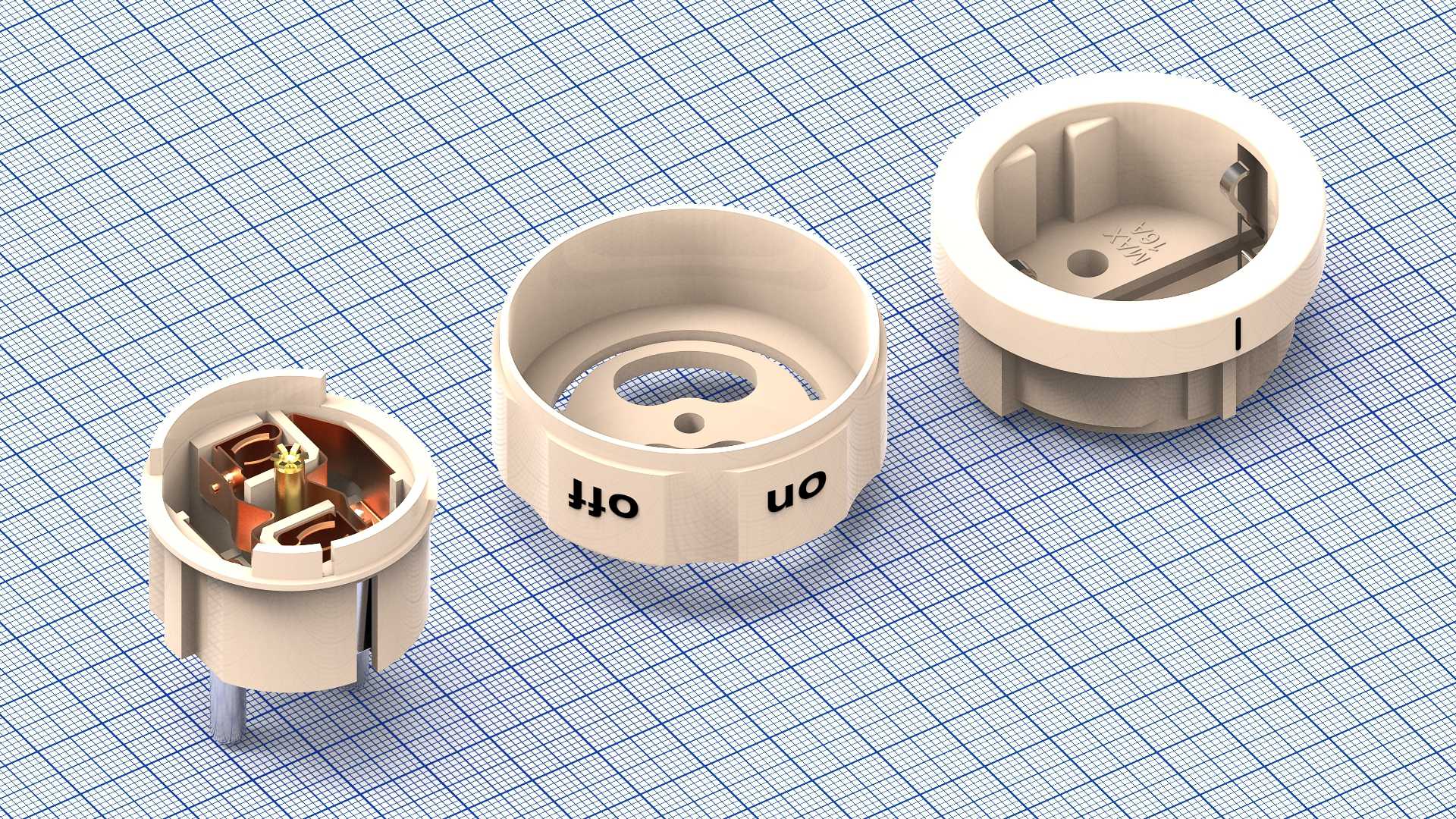

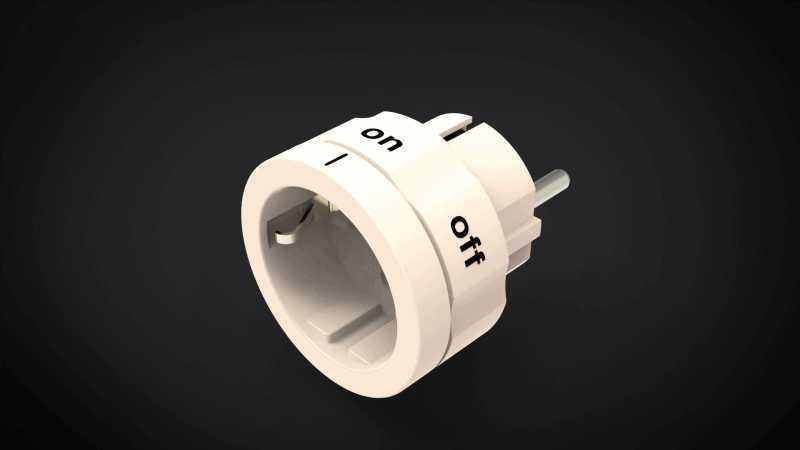

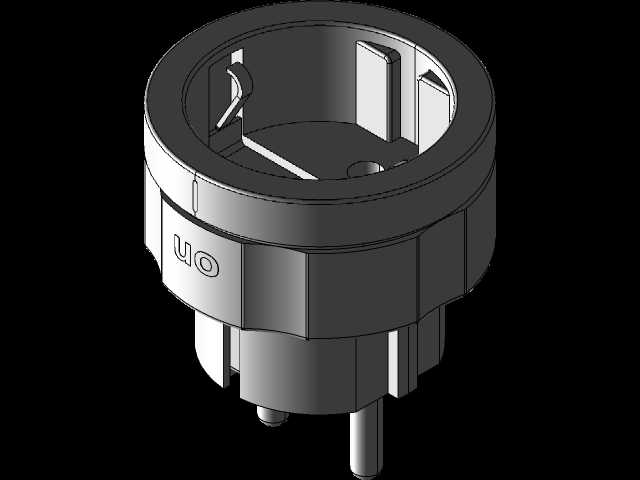

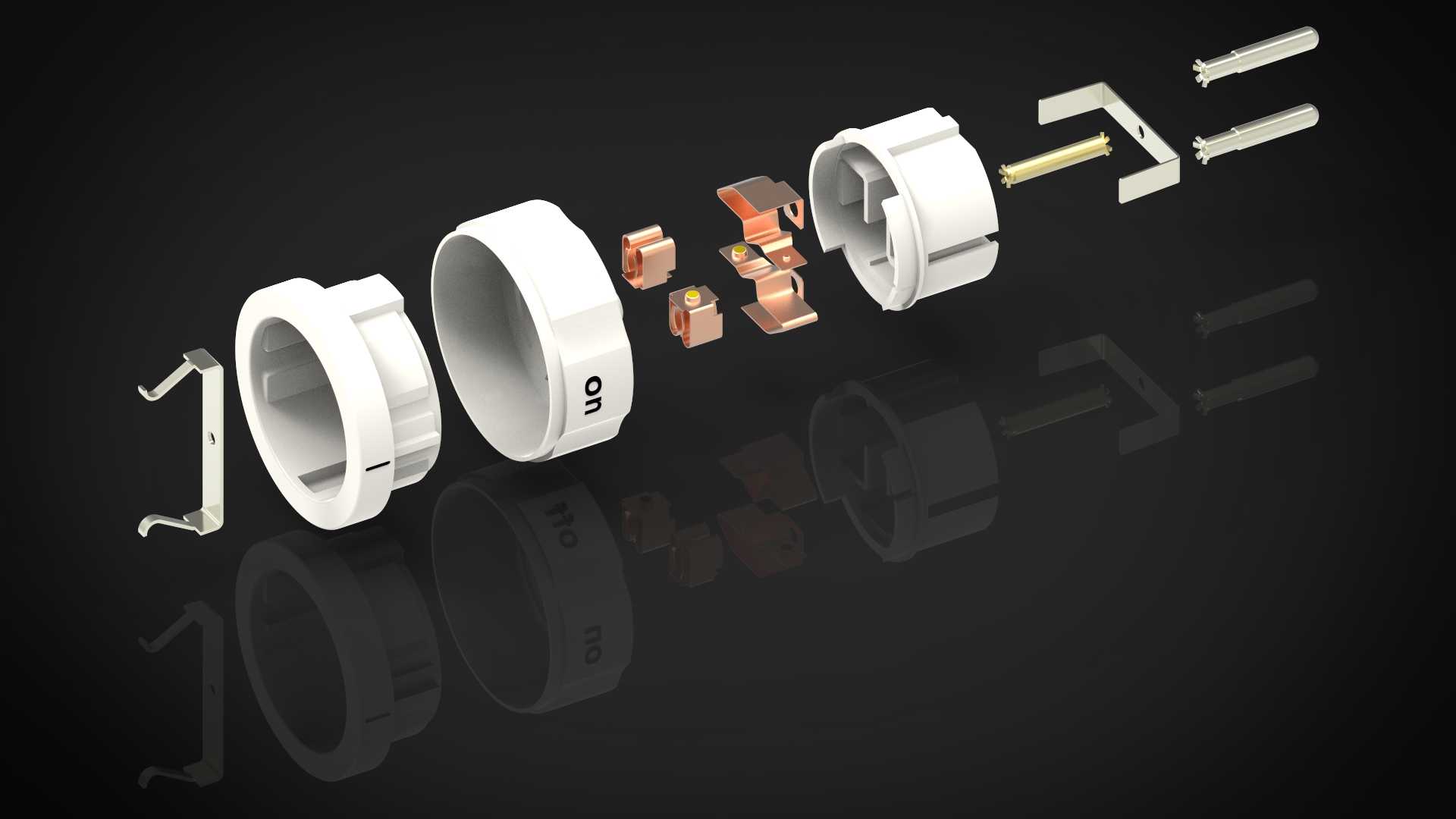

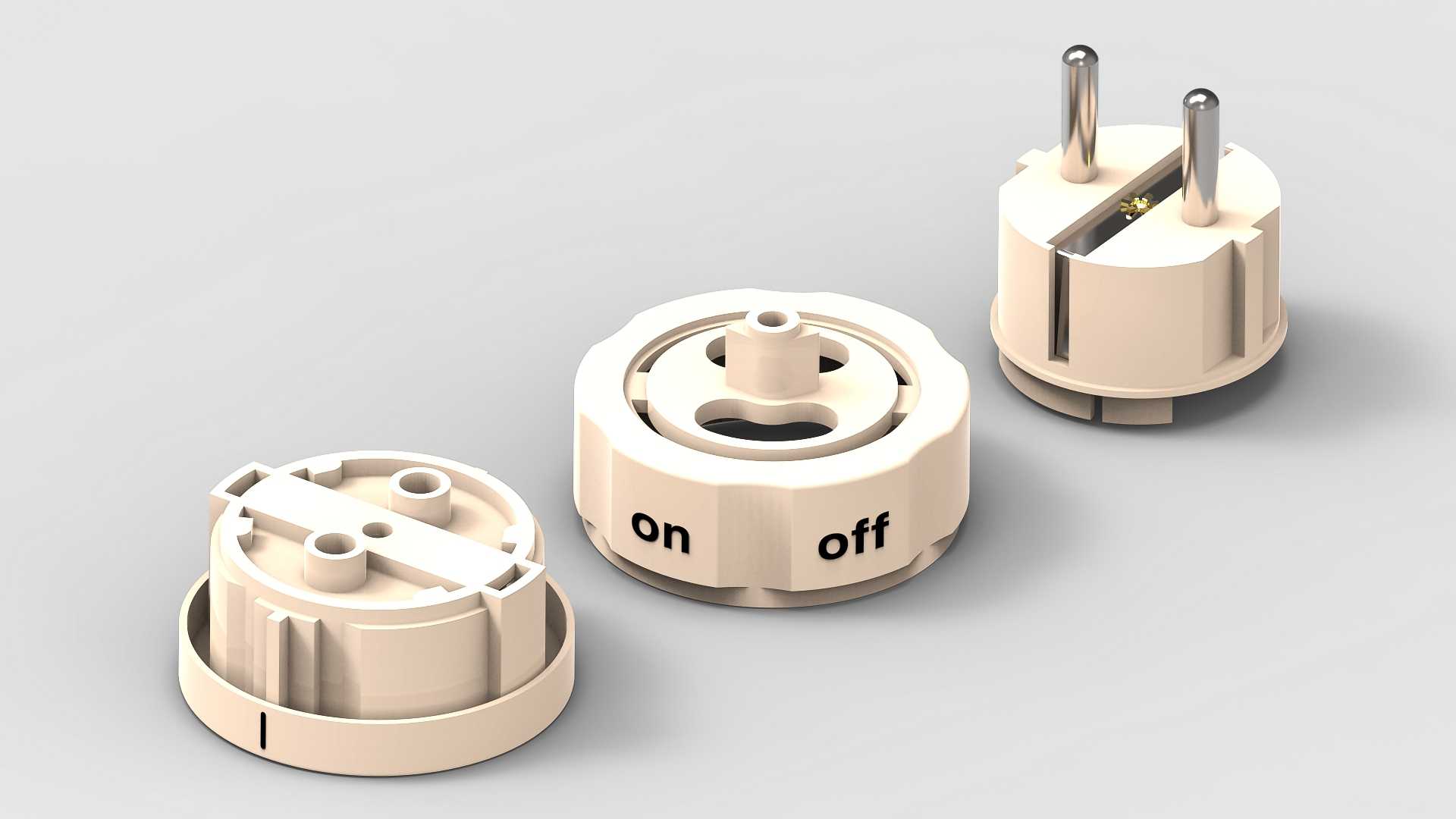

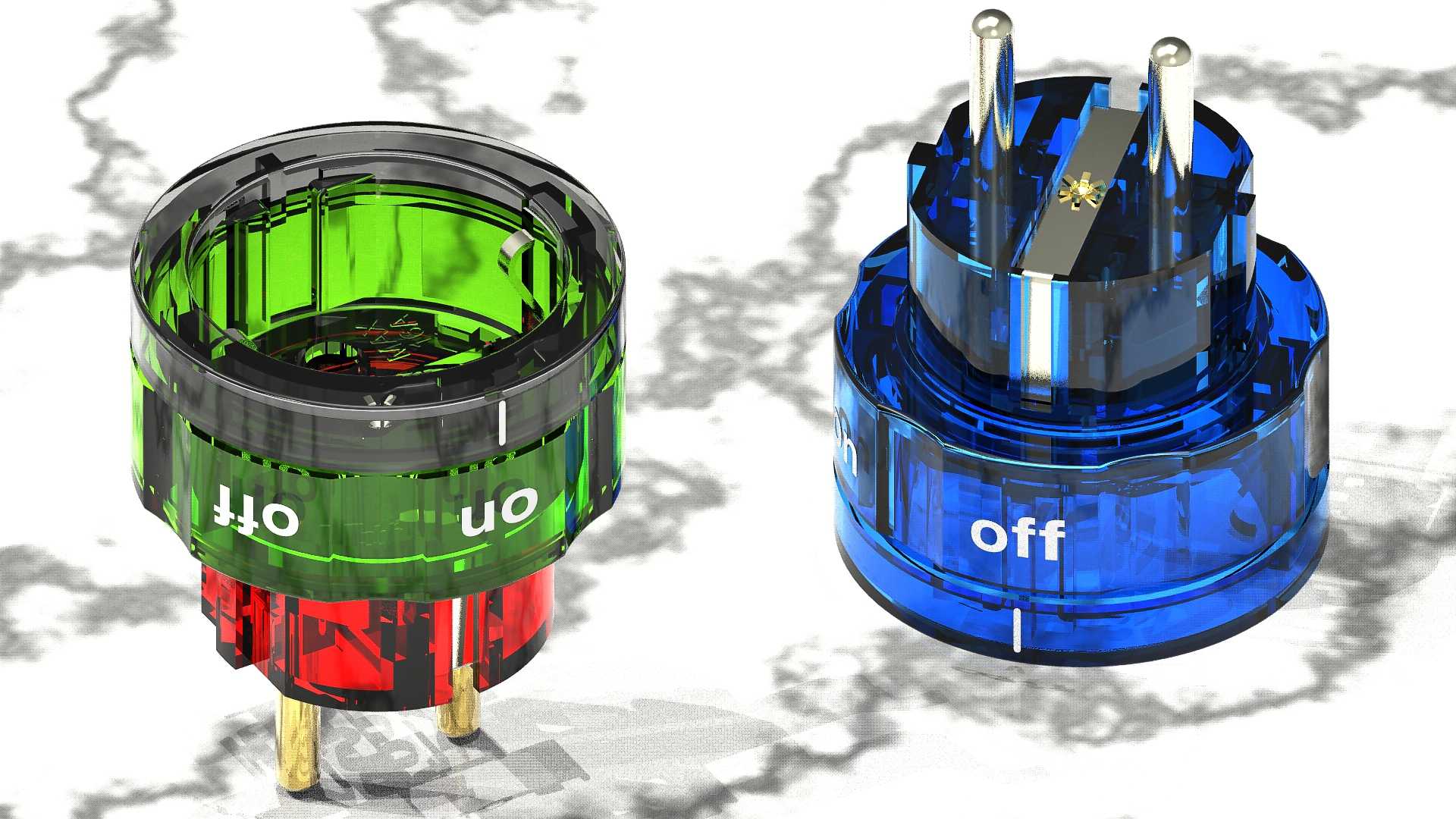

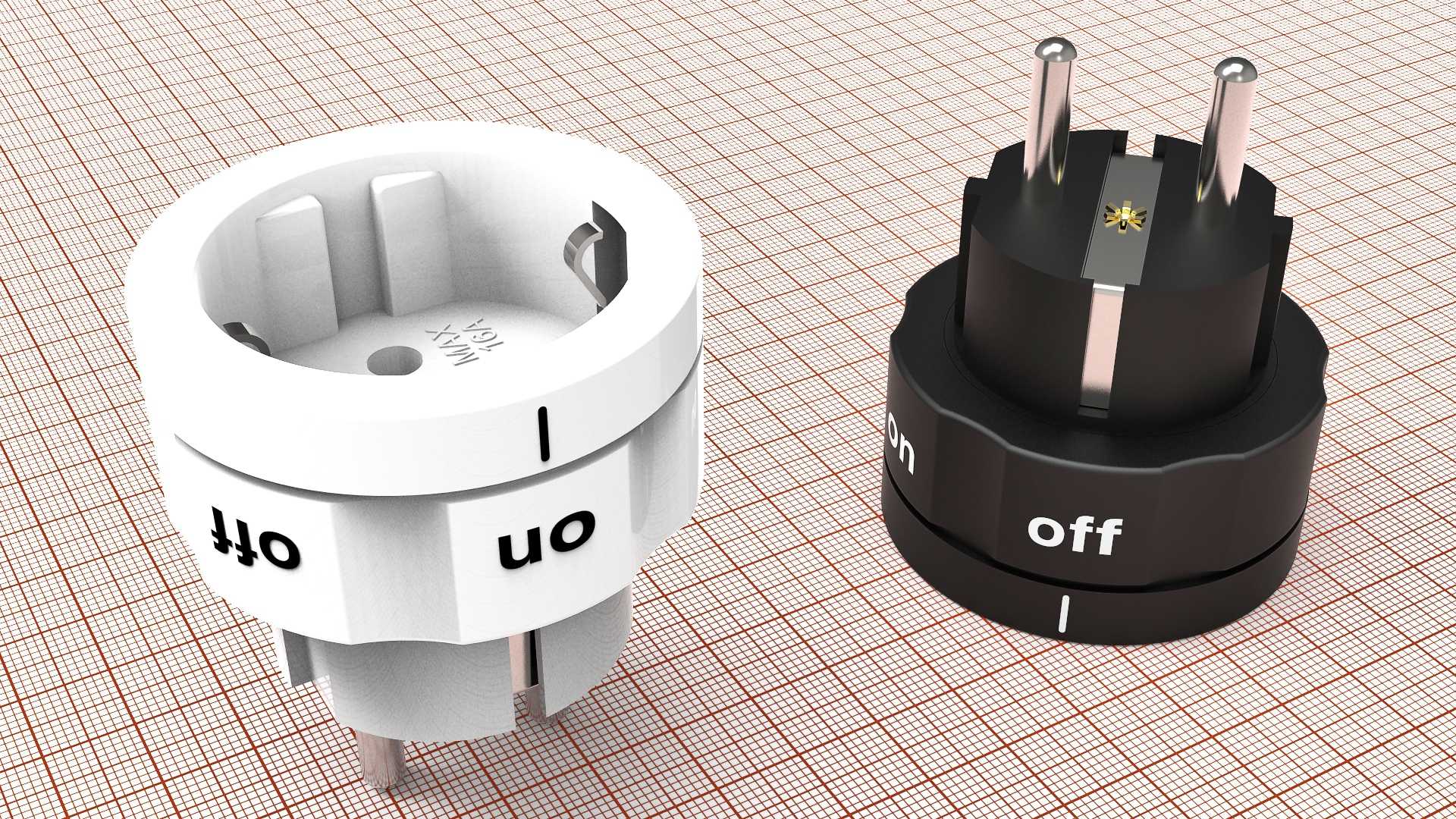

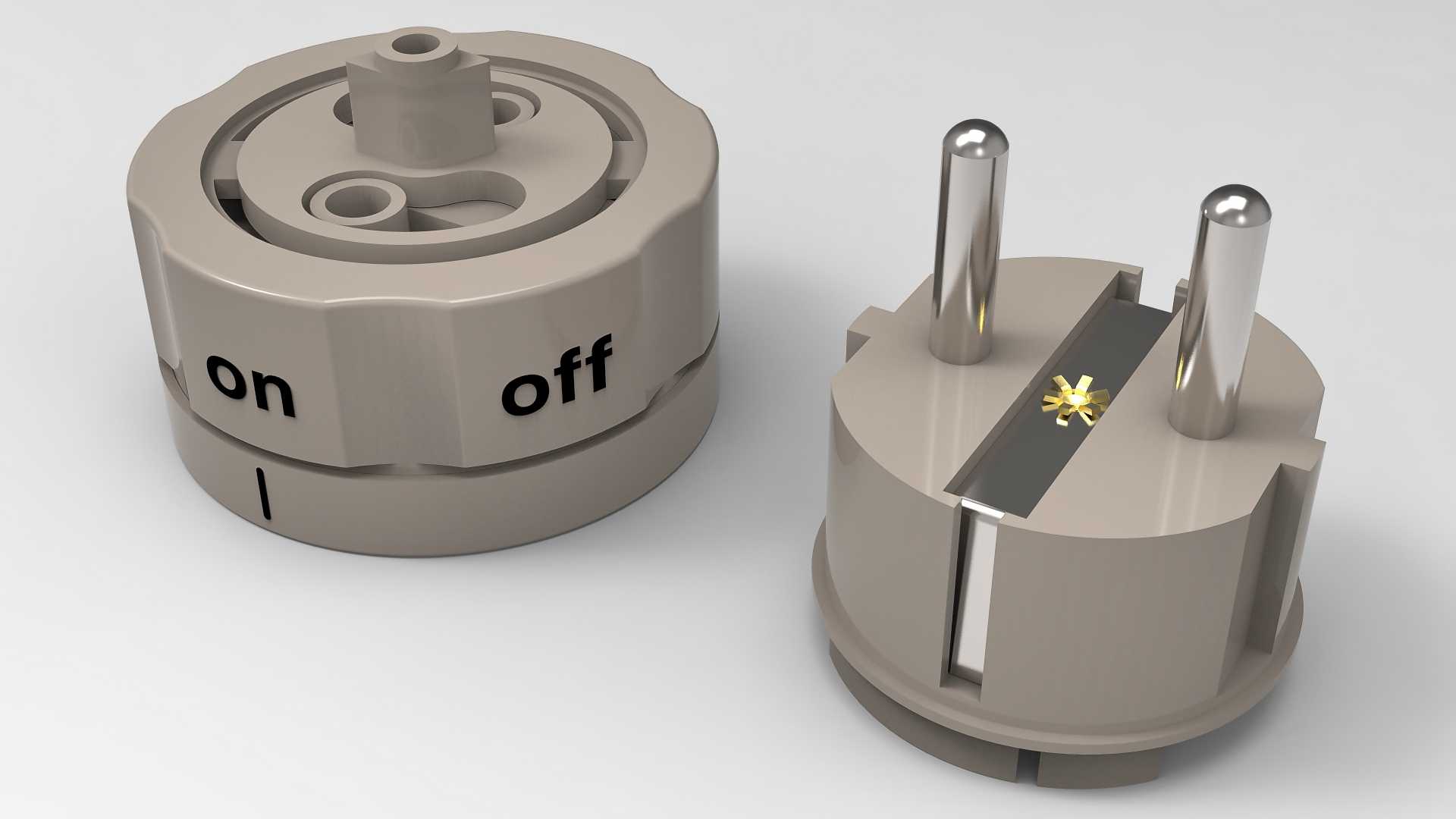

旋转开关（2极开关）的复制品，用于230V~/50 Hz的防震插座，因为它们在欧洲大多数国家都使用。这种旋转开关原则上是电源插座和电力负载之间的适配器。您可以直接在电源插座上连接和断开电力负载，不使用电器的开关。一些技术问题notes:All copper-coloured 接触弹簧（4x）在装配状态下建模。必须在计算接触力后定义精确的制造几何结构。可能是有限元分析/模拟有意义，在第一次定义机械预加载后。开关凸轮可移动的接触弹簧仅显示在关闭位置。开关“开”/“关”的旋转角度为60度。/！注意/！：此旋转开关的最大设计电流为16 a。塑料零件必须由电绝缘材料制成，例如?防抱死制动系统? 例如，请注意，如果您想使用此模型进行三维打印，并确保所有组件都正确、紧密地组装在一起，如模型所示。在我看来，这是一个经过深思熟虑的想法，对于一个简单的实现，从外部打开和关闭电气设备。我花了很多时间尽可能精确地测量所有尺寸，创建一个接近原始产品的模型。但所有的努力都是值得的。因此我认为1“下载”=1“喜欢”。简单的动画，用?按键4.0? , 显示了开关动作“关/开”，模型如下所示formats:STEP-file （.stp）和本机文件（.prt）和（.asm），位于（.zip）文件夹中，供的所有用户使用?PTC Creo参数化2.0?
