可伸缩旋转壁挂式电视安装支架结构设计

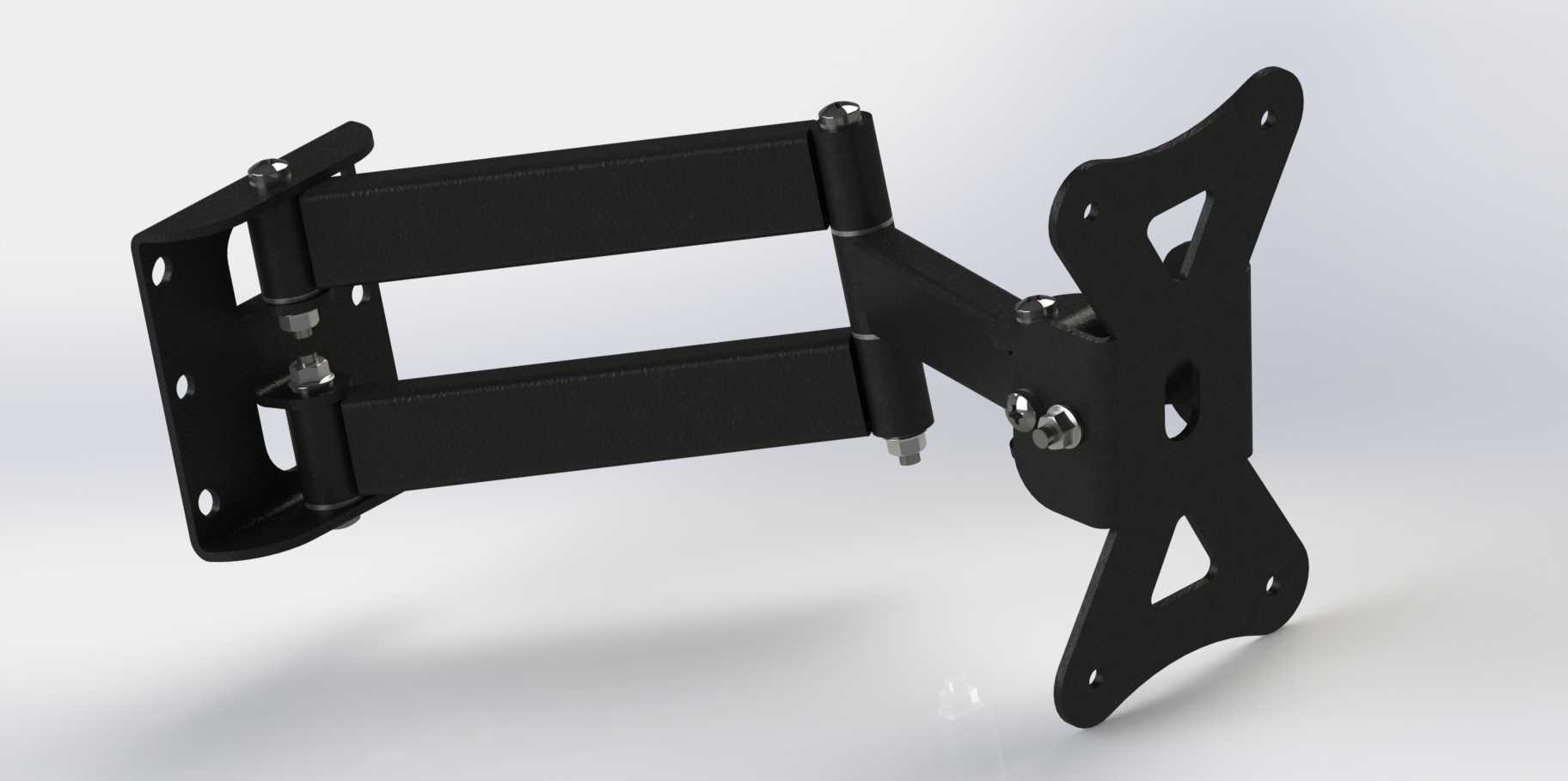

这款可伸缩旋转壁挂电视支架，主要应用于家庭客厅、办公会议室、商业展示厅、监控调度室等场景下的平板显示设备安装固定，替代传统固定式壁挂件，解决显示设备安装后视角无法灵活调整、接线操作空间不足的痛点，适配绝大多数中小尺寸的平板电视、商用显示屏、广告展示屏的壁挂安装需求。从实际用途来看，该支架一方面承担显示设备的承重固定功能，将显示设备牢牢挂载于墙面，避免设备放置占用桌面或台面空间，提升空间利用率；另一方面通过多关节活动结构，实现显示设备的多角度位置调整，用户可根据观看位置、坐姿高度的变化，灵活调整屏幕的朝向、倾角与伸出距离，获得最佳的观看视角，减少长期固定视角带来的颈部视觉疲劳，同时在设备背部接线、清洁维护时，可将支架向外拉出留出充足操作空间，无需拆卸设备即可完成相关操作。在功能特性设计上，该支架采用双平行四边形伸缩臂结构，搭配多组阻尼转轴关节，既可以实现沿墙面垂直方向的水平伸缩，也可实现左右大角度偏转、上下小角度俯仰调节，各转轴处设置有锁紧调节结构，调整到位后可通过紧固件锁止位置，避免承重后出现下垂、移位问题；与墙面连接的固定背板设置多组腰型安装孔，可适配不同间距的墙面膨胀螺栓安装位，降低墙面打孔的定位精度要求；与显示设备连接的挂板采用异形镂空设计，在保证结构强度的前提下尽可能减轻自身重量，同时预留多组不同间距的安装孔位，适配不同背部孔距的显示设备，覆盖主流的安装孔距标准。设计思路上，整体遵循承重可靠、调节顺畅、安装便捷的核心原则，结构件全部采用高强度冷轧钢板冲压成型，表面做黑色哑光喷塑处理，兼顾防锈性能与外观质感，各活动关节处加装耐磨衬套，减少反复调节带来的结构磨损，延长产品使用寿命；臂体采用双层叠合的钣金结构，在控制整体厚度的前提下提升抗弯折性能，避免伸出承重时出现臂体下弯变形。从安装边界来看，墙面固定端的背板尺寸紧凑，可适配混凝土实心墙、承重砖墙等硬质墙面安装，不可直接安装于空心轻质隔墙、石膏板墙无龙骨位置；设备端挂板的孔位覆盖常规中小尺寸显示屏的VESA安装孔距标准，伸缩行程可满足设备离墙距离从近墙贴合到向外伸出数十厘米的调整需求，左右旋转角度可覆盖相邻墙面的观看需求，俯仰角度可适配不同安装高度下的视角校正，整体承重范围覆盖常规家用及商用中小尺寸平板显示设备的重量要求，安装后设备与墙面之间预留有充足的散热间隙，避免显示设备背部贴墙影响散热效率。
