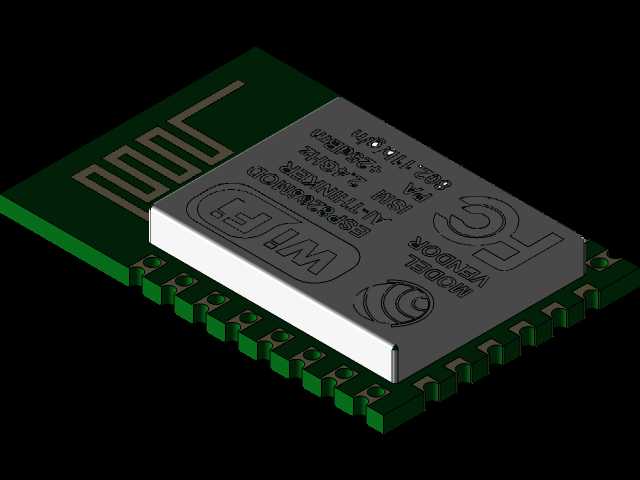

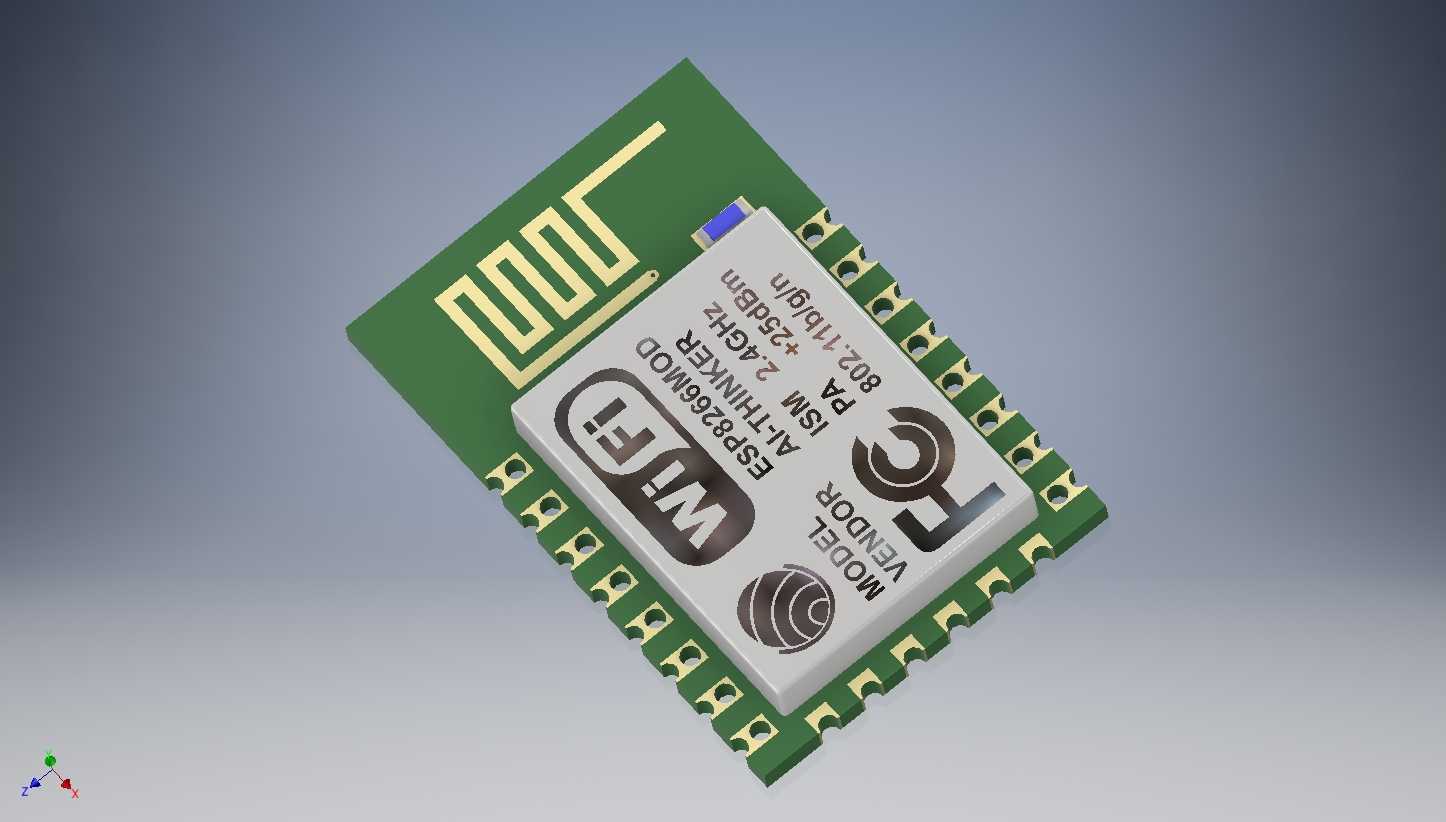

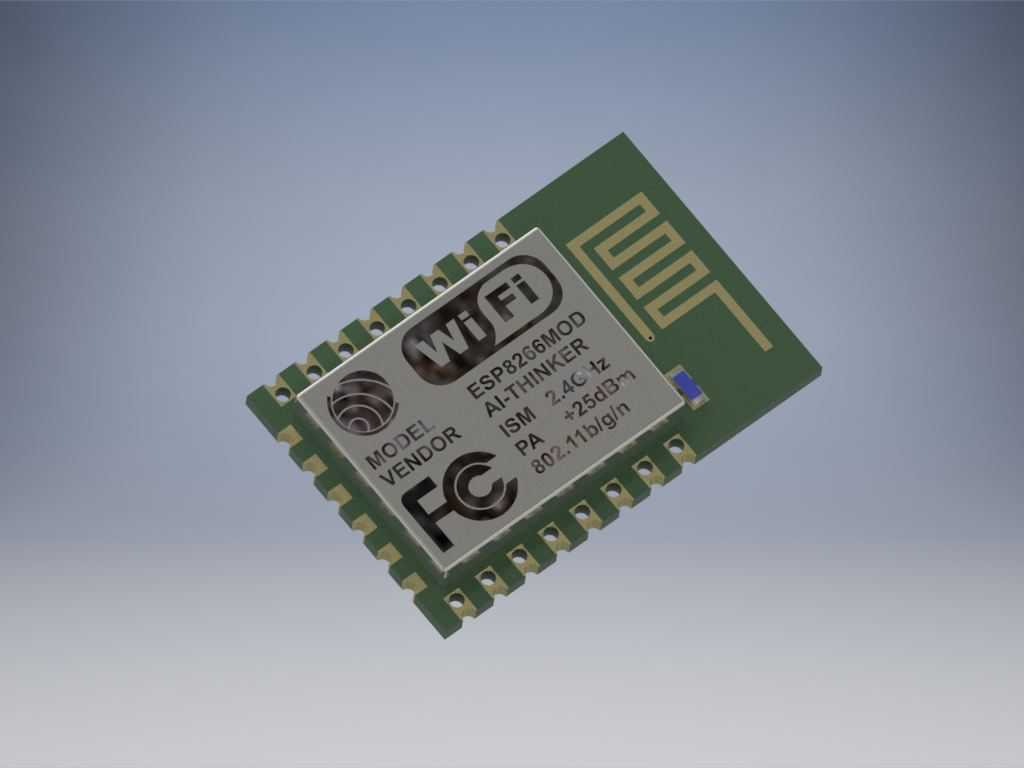

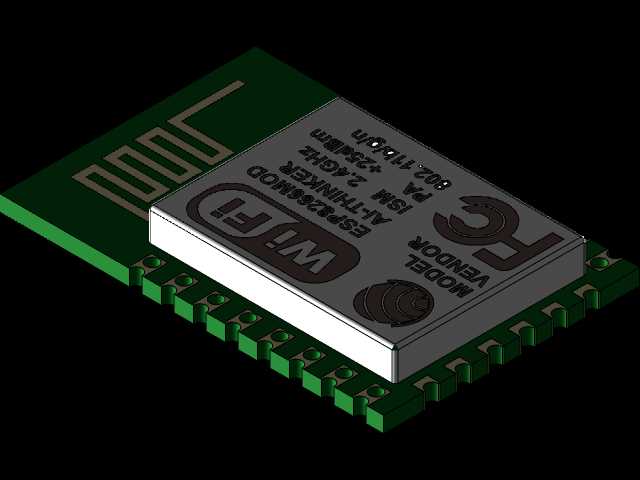

ESP8266E12型物联网WiFi通讯模块

这款ESP8266 E12型物联网WiFi通讯模块，是面向短距离无线数据传输场景打造的核心电子组件，目前广泛应用在智能家居终端、工业传感节点、消费级智能硬件、小型物联网采集设备当中，能够为各类嵌入式设备提供稳定的WiFi联网能力，帮助设备完成与路由器、云端平台以及同局域网内其他智能终端的数据交互，省去传统有线布线的繁琐，适配各类需要无线联网的小型化设备开发需求。

从实际功能特性来看，该模块集成了完整的WiFi射频前端、基带处理单元与32位微控制器内核，支持标准的IEEE802.11b/g/n无线协议，可工作在2.4G公共ISM频段，既能够作为独立的主控单元运行简单的终端控制程序，也可以作为WiFi通讯从机挂载在其他主控设备上，通过串口指令完成无线数据的收发，支持AP热点、STA站点以及AP+STA共存三种工作模式，能够适配不同架构的物联网组网需求，模块板载PCB印制天线，无需额外外接天线即可完成百米范围内的空旷场景无线信号传输，信号增益稳定，抗干扰能力能够满足日常民用与普通工业场景的使用要求。

在产品设计思路上，该模块采用邮票孔半孔封装设计，整体为矩形薄型PCB结构，板载核心屏蔽罩既能够遮挡外界电磁信号对核心射频电路的干扰，也可以避免模块自身的射频信号对外围其他敏感器件造成影响，所有信号引脚均排布在PCB两侧边缘，既方便量产阶段采用SMT贴装工艺完成自动化焊接，也方便开发者在原型验证阶段采用排针焊接的方式完成面包板测试。设计过程中充分考虑了小型化设备的空间占用需求，整体尺寸紧凑，安装边界仅需预留略大于模块本体的PCB贴装区域即可，模块周边3毫米范围内避免布置金属构件与高频信号线，即可保证天线信号的正常收发，供电引脚设计有滤波电容预留位，能够适配3.3V低压直流供电场景，兼容绝大多数嵌入式主控电路的供电标准，无需额外设计电平转换与电源升压降压电路，大幅降低终端设备的开发难度与整体BOM成本。

在实际安装使用过程中，该模块的贴装高度仅为元器件最高处的屏蔽罩高度，能够适配超薄型智能硬件的结构设计需求，引脚定义兼容主流的串口WiFi模块通用标准，开发者可以快速完成现有产品的无线功能升级替换，无需重新设计主板的引脚走线，模块工作温度范围覆盖常规民用与工业级场景，能够在多数非极端环境下长期稳定运行，为各类物联网终端提供可靠的无线联网支撑。
