直插铝电解电容16×10封装结构

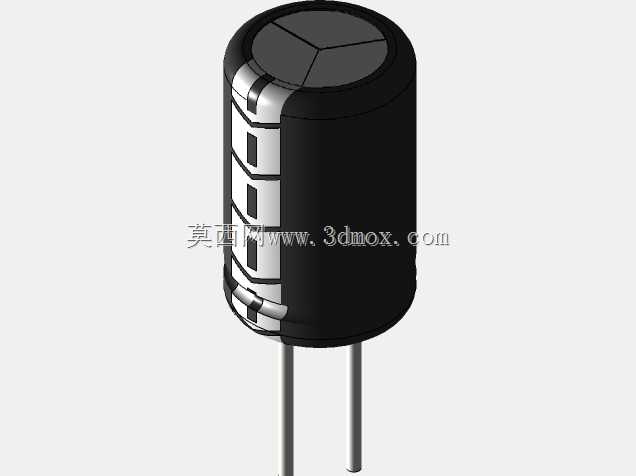

　　直插式铝电解电容在板级电子设备里承担电源母线滤波、局部储能、纹波抑制与信号耦合等任务，常见于开关电源输出端、工控驱动板、通讯终端主板、家电控制板以及小功率充放电回路。该元件采用圆柱形铝壳封装，本体直径16mm、高度10mm，底部引出两根径向引脚，引脚间距与伸出长度按照常规波峰焊或手工插装工艺设定，能够直接插入PCB对应通孔后完成焊接固定。建模时先依据封装边界建立圆柱本体，铝壳顶部预留防爆压痕区域，侧面用白色标识条表现负极方向，套管表面的参数印刷区以简化色块和字符带表达，避免过度纹理影响装配评审。底部封胶位置与引脚穿出关系需要单独处理，两根金属引脚从橡胶密封塞中伸出，其中负极引脚通常略短，用于生产和检修时快速判别极性；模型中将引脚做成细长圆柱，并保留插装后穿过电路板的有效长度，方便在整机布局中检查焊盘下方是否与外壳、支架或相邻高元件发生干涉。

　　从结构设计角度看，这类电容不属于复杂运动件，但在三维装配中却经常影响板卡间距、壳体高度和走线空间。16mm直径决定了它在PCB上占用的横向布局范围，10mm本体高度则限制控制板与上盖、散热片、金属屏蔽罩之间的净空。若设备内部存在灌胶、涂覆三防漆或靠近发热功率器件的情况，还需要在模型周围保留热膨胀和维护更换空间。径向引脚具有一定柔性，实际生产中可通过整形夹具调整引脚跨度，但三维布局不应依赖过度弯折来规避干涉，而应在焊盘设计阶段就把电容中心位置、极性方向、引脚孔位与丝印框统一核对。

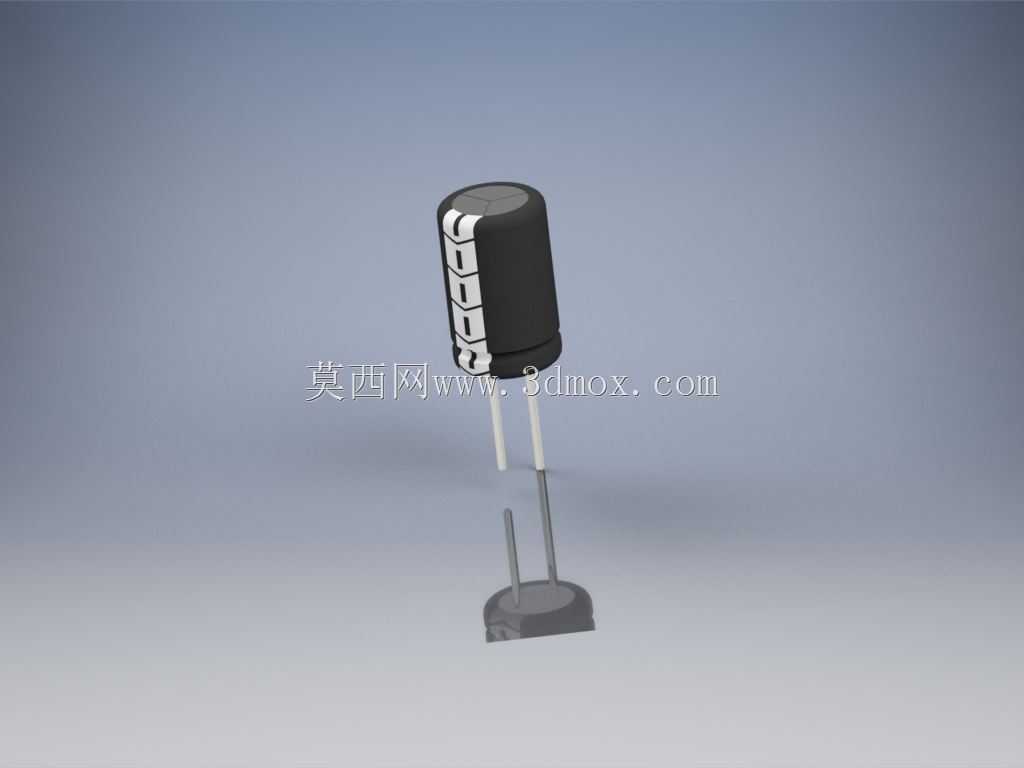

　　该模型的应用价值主要体现在电子设备结构协同设计中。结构工程师可以把它放入板卡总成，检查电容顶面是否触碰外壳加强筋，侧面是否靠近连接器插拔路径；电气工程师可据此确认滤波电容距离整流、稳压模块的位置是否合理，缩短大纹波电流回路；工艺人员则能根据本体与引脚尺寸评估插件顺序、波峰焊受热方向以及检测工装的避让空间。外形上，圆柱壳体、黑色热缩套管、白色负极标识条和双直插引脚均按实物比例建立，底部橡胶塞与铝壳卷边位置也有层次区分，使模型在渲染、装配动画和维修演示中具备较高识别度。

　　安装边界方面，电容本体应保持竖直贴板，引脚穿过PCB后在焊接面形成焊锡圆角；布局时除满足直径16mm的占位外，还应在周边留出手指或镊子取放空间，避免紧贴变压器、电感、电解电容等高大元件。若设备承受振动，可在电容本体与电路板之间点胶或增加固定卡座，此时三维模型还能作为卡座设计的参照面。整体建模围绕真实封装尺寸、极性识别、插装关系和板卡净空检查展开，适合用于电子产品结构设计、装配验证、工艺展示以及元器件库搭建。
