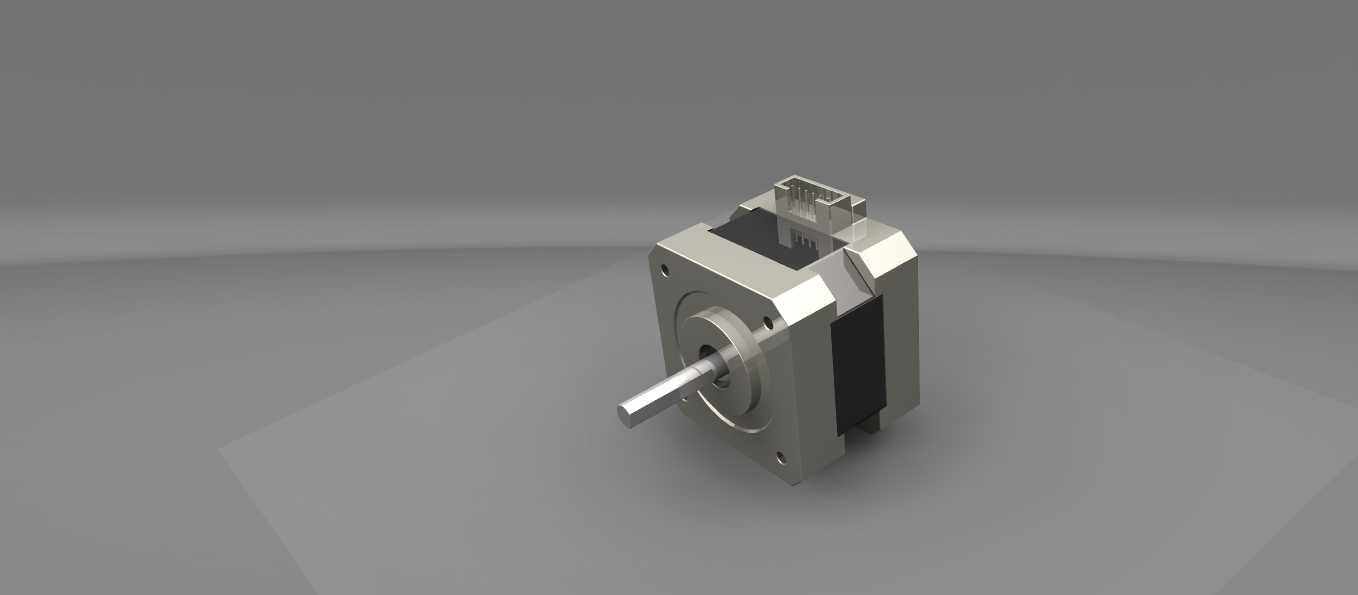

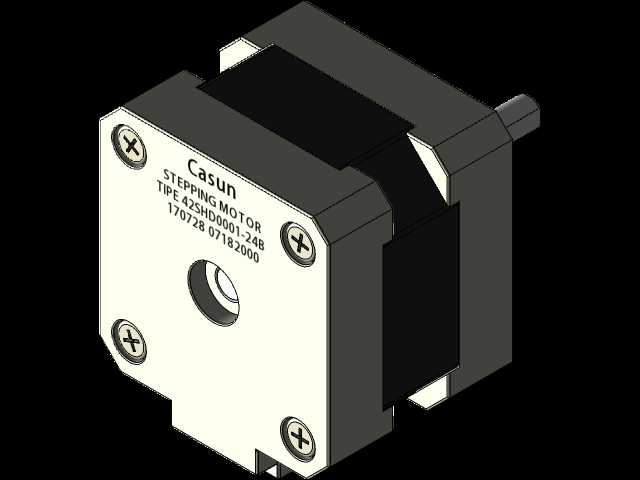

NEMA17标准混合式步进电机结构设计

这款NEMA-17规格的混合式步进电机，是小型自动化传动场景中应用极为广泛的动力执行元件，常见于桌面级3D打印机进给轴驱动、小型雕刻机位移传动、智能安防云台转动控制、小型流水线分拣机构动力输出、实验室自动化采样设备位移驱动等场景，能够在低速运行状态下提供稳定的输出扭矩，无需额外加装减速结构即可满足多数轻载精密传动的需求，兼顾成本控制与传动精度表现。从实际使用场景来看，这类步进电机凭借开环即可实现精准步距控制的特性，不需要搭配复杂的反馈编码器就能完成固定角度的位移输出，非常适合对成本敏感、传动负载稳定、定位精度要求在0.1毫米级别的民用及轻工业自动化设备，相比同尺寸的伺服驱动方案，整体配套成本能够降低六成以上，同时驱动电路设计更为简单，设备后期维护难度更低。在功能特性上，该款混合式步进电机结合了反应式与永磁式步进电机的优势，既保留了反应式步进电机步距角小、响应速度快的特点，又具备永磁式步进电机输出扭矩大、低速运行无明显共振区的优势，运行时动态力矩平衡好，静止状态下可保持额定锁止力矩，避免传动机构在外力作用下出现位置偏移。设计过程中严格遵循NEMA-17安装标准，安装法兰的孔位间距、输出轴直径、轴伸长度、机身安装基准面的平面度公差都完全匹配通用安装规范，能够直接替换同规格的其他品牌同类型电机，不需要对设备的安装结构做二次修改。外形尺寸上采用标准42毫米见方的法兰安装面，输出轴为单出轴D型切面设计，能够与同步轮、联轴器、小型齿轮等传动零件实现无间隙配合，避免传动过程中出现空回误差；机身侧面预留标准的接线端子安装位，出线方向可根据设备内部走线需求调整，适配不同设备的内部布线空间；机身整体的轴向长度控制在紧凑范围内，能够在狭小的设备安装腔体内完成布置，不会与周边的电路板、结构支架产生空间干涉。安装边界设计上充分考虑了通用化适配需求，安装孔为贯通式设计，可从电机前端或后端穿入固定螺丝，适配不同厚度的设备安装板；输出轴的轴肩位置做了限位设计，传动零件安装到位后可直接贴合轴肩定位，不需要额外加装轴套调整安装位置，能够大幅降低设备组装时的调试工作量；电机端盖的轴承位采用同轴度精加工处理，运行时输出轴的径向跳动量控制在极小范围内，保障高速往复传动时的运行稳定性，减少长期运行后的传动磨损问题。
