5V直流步进电机高精度三维结构设计

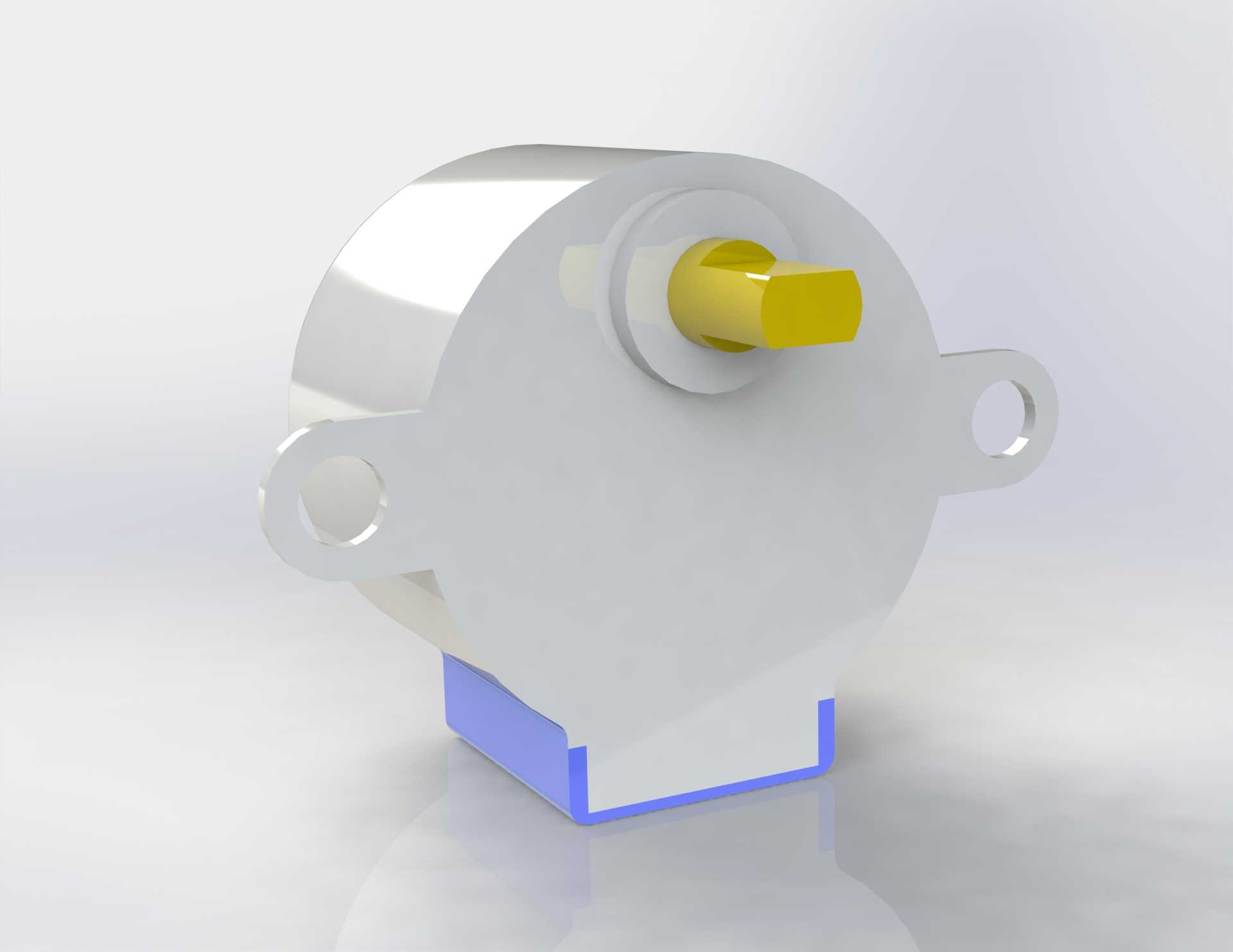

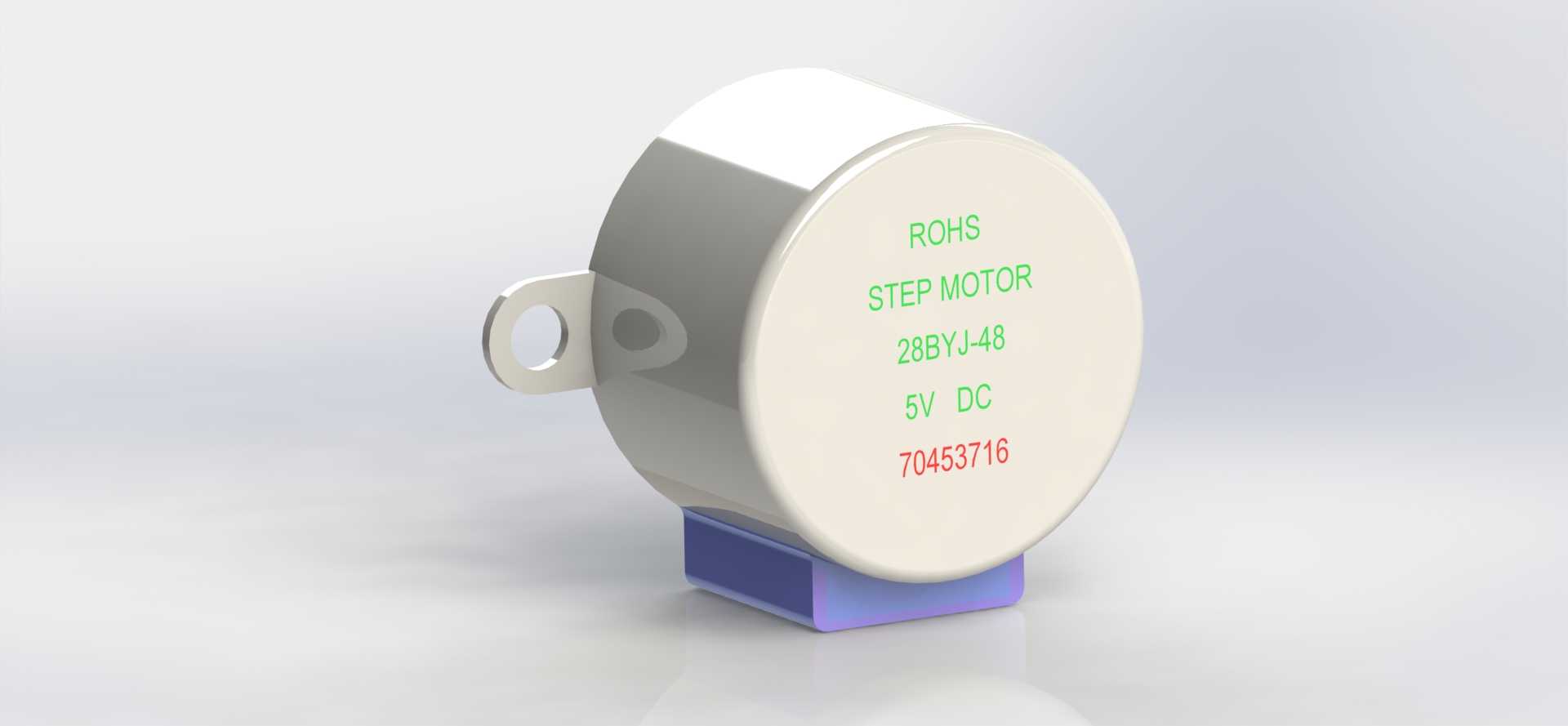

这款5V直流步进电机的三维结构设计，主要面向小型自动化执行场景的应用需求，常见于智能小家电的精准动作控制、桌面级小型机械装置的位移驱动、教学实验平台的动力输出、智能门锁的锁舌驱动、小型云台的角度调节以及3D打印挤出机构的送料驱动等场景，能够在低电压供电环境下实现精准的步进角度控制，满足小空间内的动力传输与位置定位需求。从功能特性来看，该款步进电机采用减速结构设计，在5V直流供电条件下可输出适配小型负载的扭矩，通过脉冲信号控制即可实现固定角度的步进转动，具备启停响应快、角度控制精度高、低速运行平稳的特点，不会出现普通直流电机启动过冲、位置偏移的问题，可精准控制执行端的位移量与转动角度，适配需要精准位置控制的小型机电系统。在设计思路上，整体结构围绕紧凑化、易安装的核心需求展开，主体外壳采用圆润的柱形结构，在壳体两侧设计了带安装孔的固定耳，可直接通过螺丝穿过固定耳将电机锁定在安装基座上，无需额外设计复杂的固定支架，大幅降低配套设备的结构设计难度；输出轴采用D型截面设计，可与带对应D型孔的传动齿轮、摇臂等配件直接配合，避免传动过程中出现轴与配件打滑空转的问题，保障动力传输的稳定性；底部预留了接线端的安装空间，可直接焊接供电与控制线路，适配PCB板直插安装的使用需求，减少布线占用的空间。从外形尺寸与安装边界来看，整体柱形壳体直径适配小型设备的内部安装空间，两侧固定耳的安装孔间距符合小型减速步进电机的通用安装规范，输出轴伸出长度经过精准核算，既可以满足传动配件的安装深度需求，又不会因为轴伸过长导致设备整体厚度增加；底部接线端的凸起高度控制在合理范围内，安装时不会与设备内部的其他元器件产生干涉，电机整体的重心靠近安装固定耳位置，安装后运行时的震动幅度更小，可有效降低设备运行时的噪音。整个结构的各个部件衔接处都做了圆角过渡处理，既避免了尖锐棱角在装配时划伤操作人员，也减少了应力集中点，提升壳体的结构强度，保障电机长期运行的结构稳定性。
