10毫米行程拉式直流线性电磁执行机构

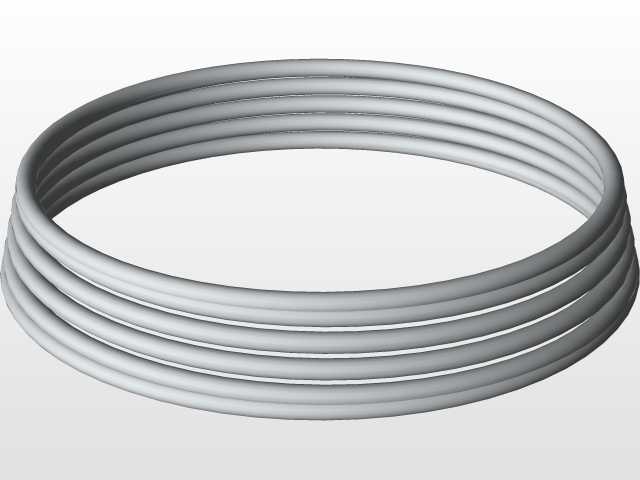

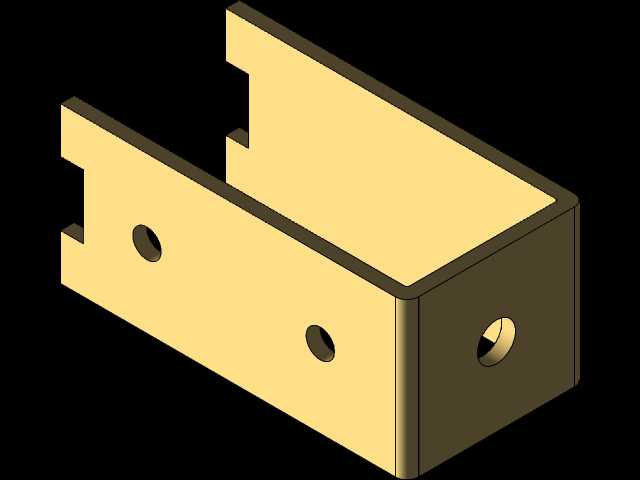

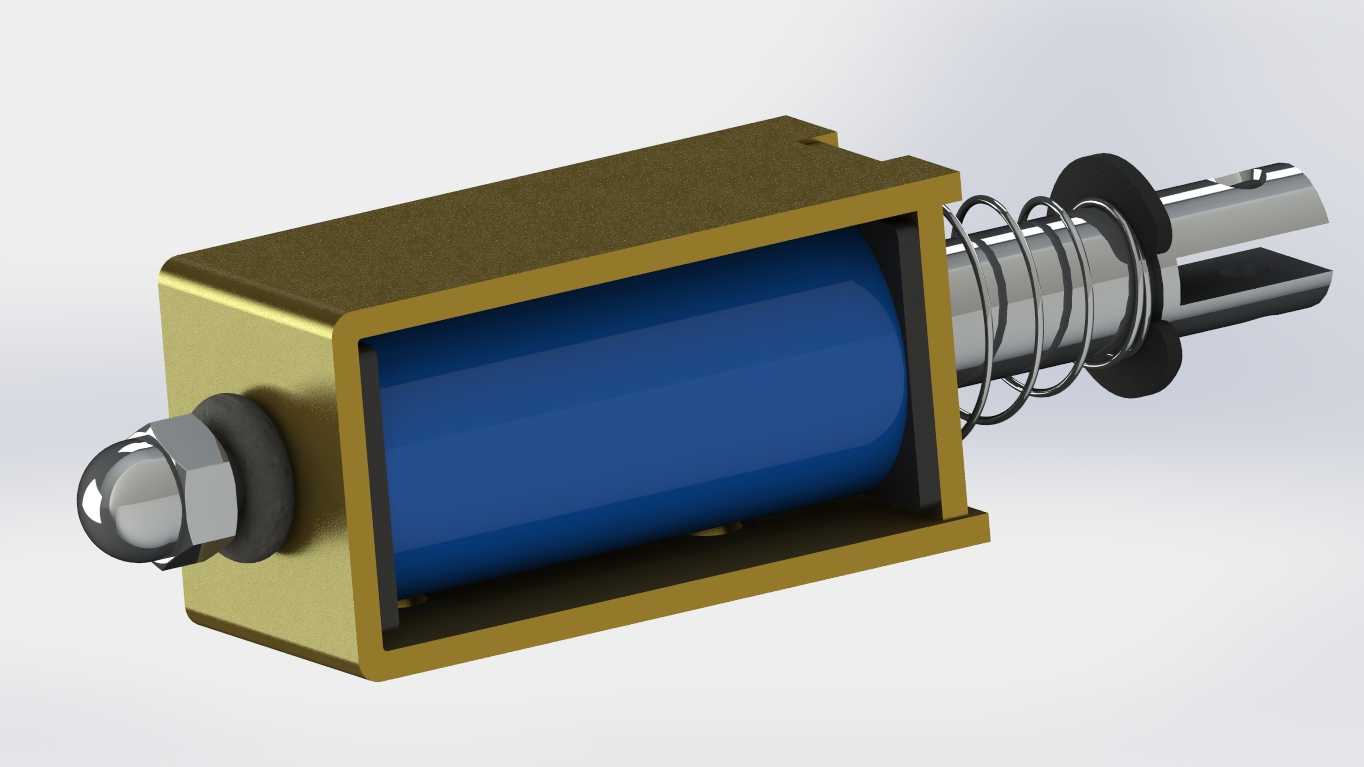

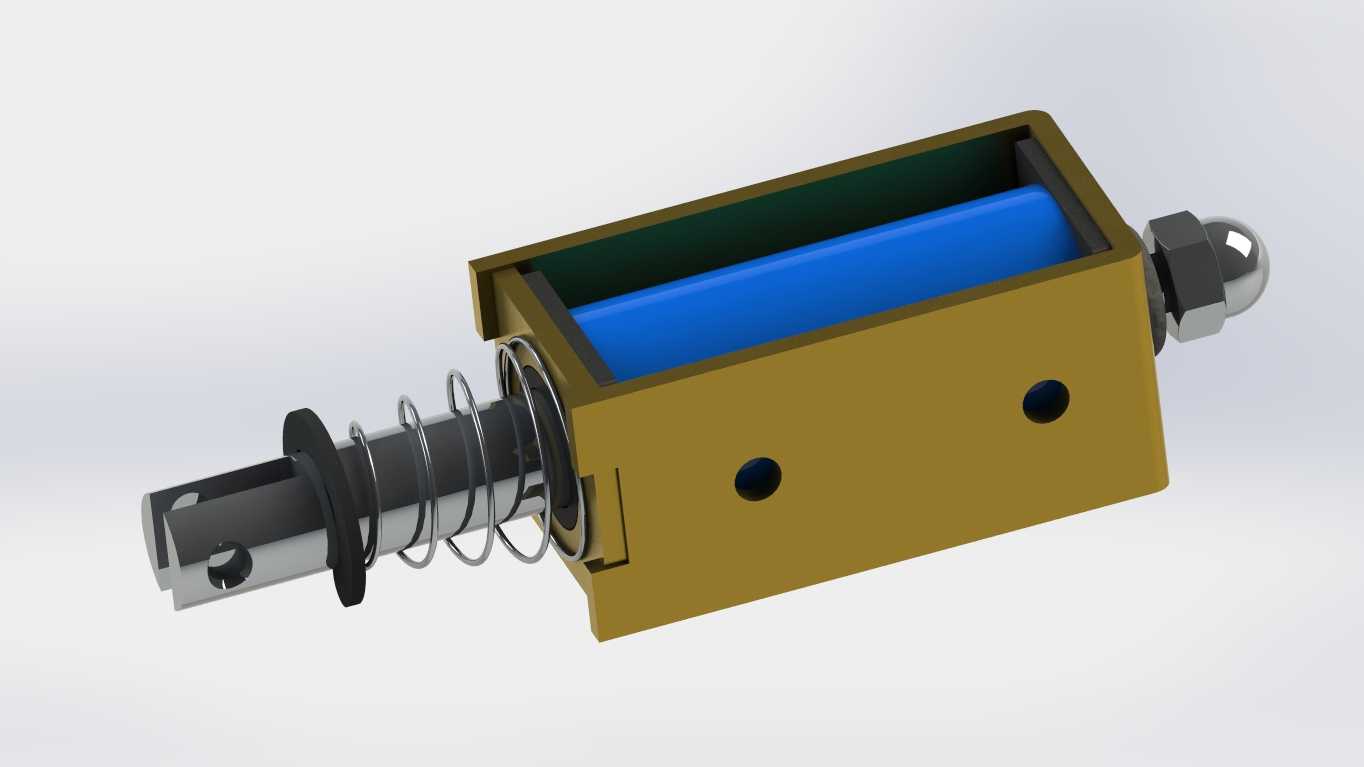

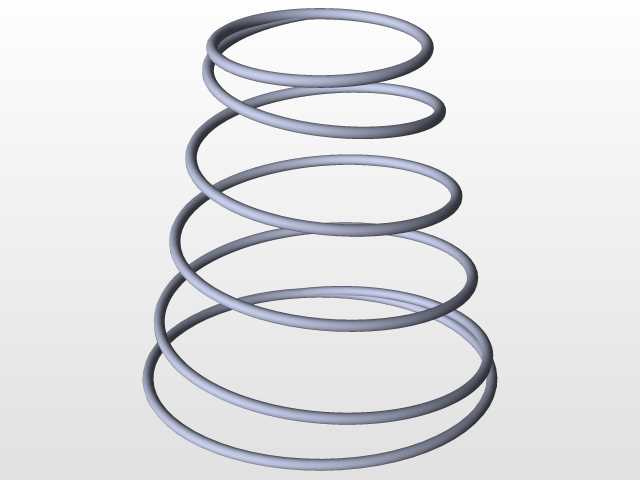

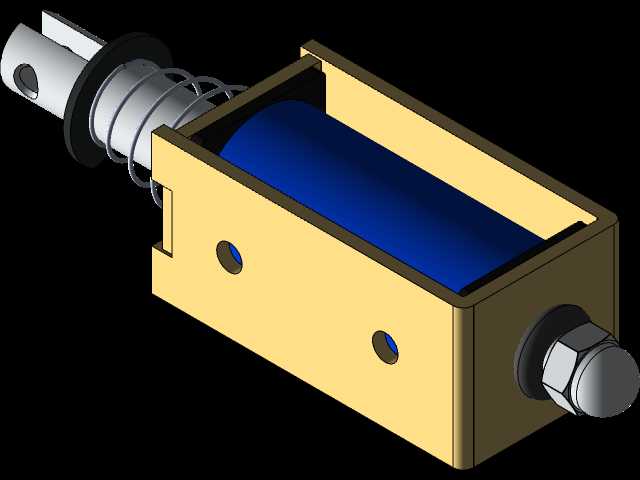

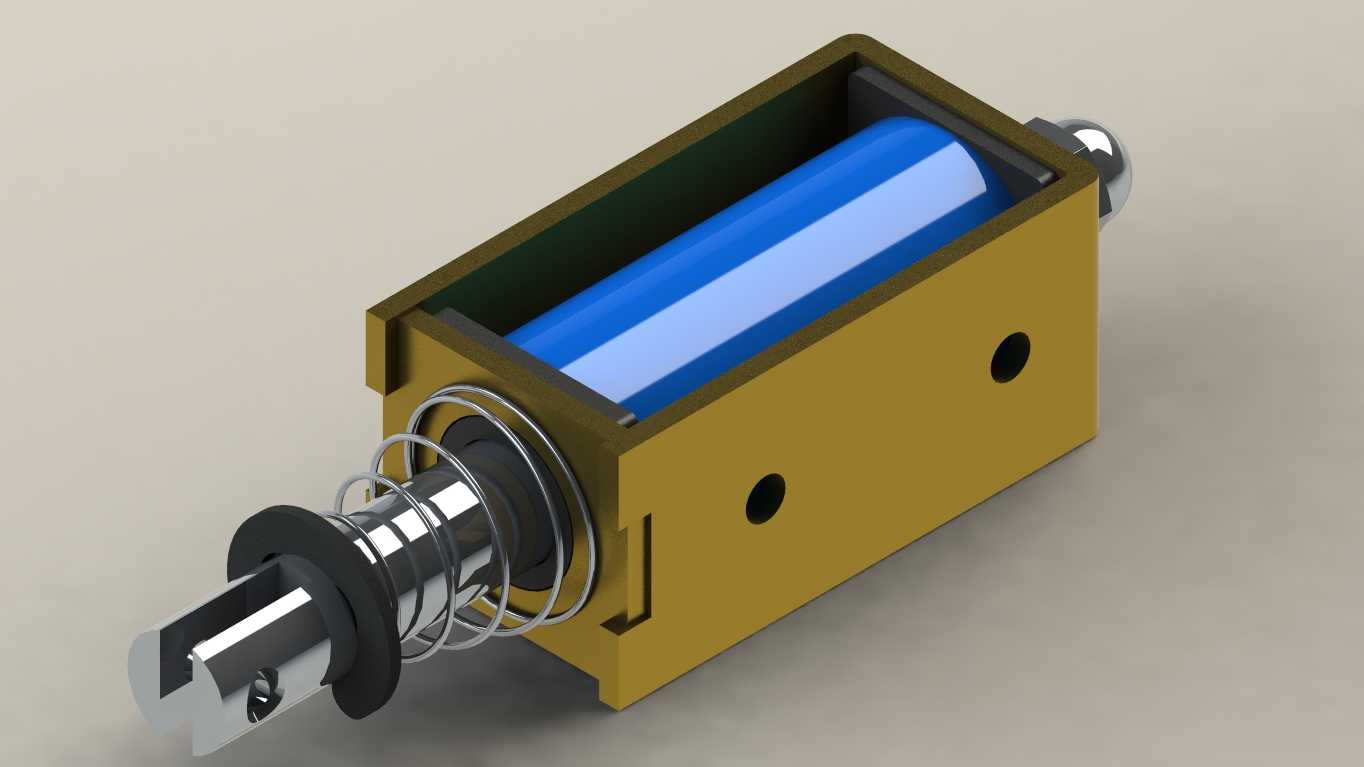

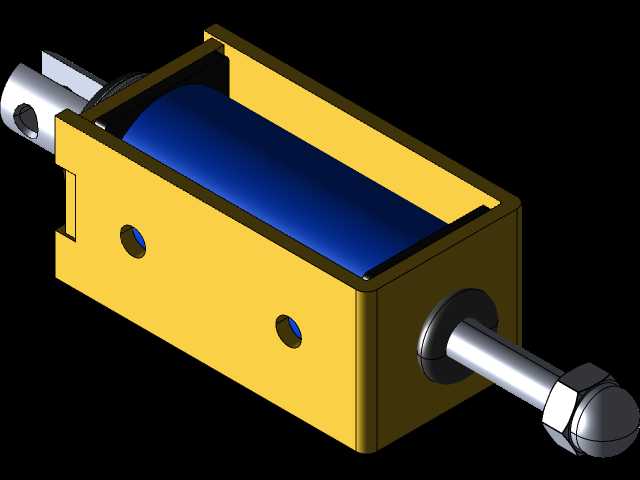

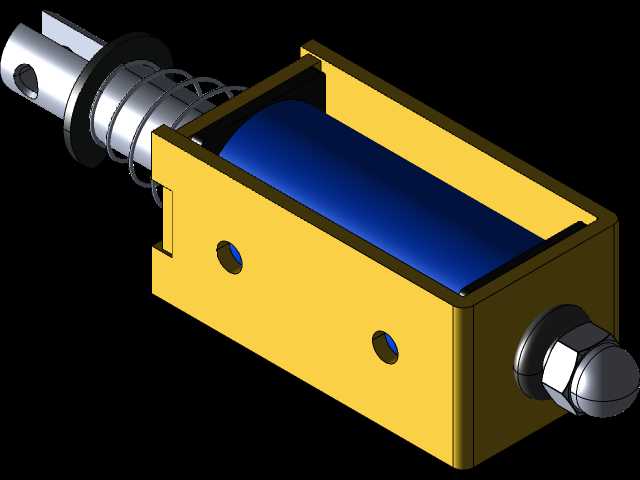

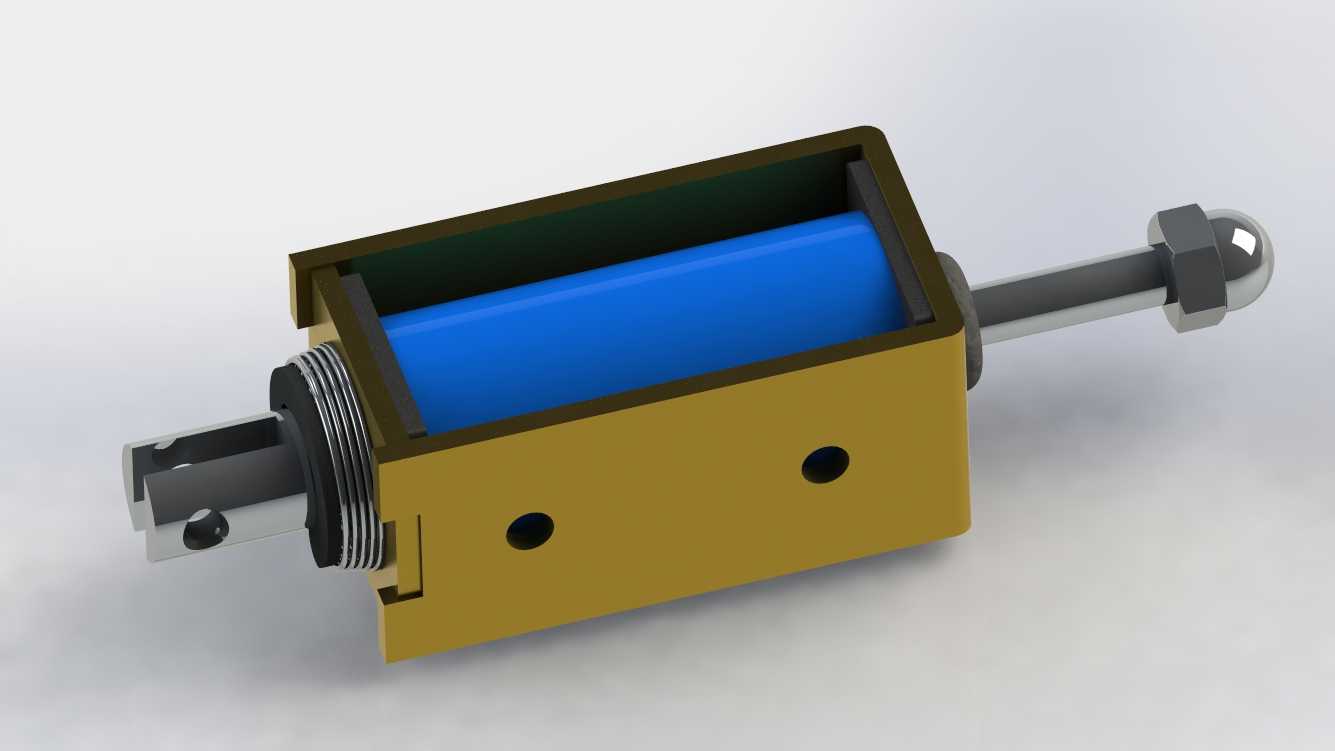

这款拉式线性电磁执行机构，是面向工业自动化控制、小型机电设备动作输出场景设计的直动式电磁驱动部件，核心应用覆盖轻工自动化生产线的物料挡停、小型分拣机构的拨料动作、智能门锁的锁舌伸缩驱动、纺织机械的纱线张力切换、低压电气柜的联锁机构触发、小型医疗器械的工位切换等需要短行程直线往复推拉动作的场景，相比气动执行元件无需配套气源管路，相比电机丝杠驱动结构体积更紧凑、响应速度更快，非常适合安装空间局促、动作逻辑简单的直线驱动工位使用。该执行机构采用12伏直流供电，额定工作电流1A，额定行程为10毫米，采用拉式动作逻辑，即线圈通电时动铁芯向壳体内部回缩，带动连接的负载完成牵拉动作，断电后依靠前端内置的复位弹簧自动将动铁芯推出复位，无需额外配置复位结构，可直接接入常规PLC直流输出回路或继电器控制回路，驱动逻辑简单可靠，无需复杂的驱动程序适配。从设计思路来看，整体采用框架式方形壳体结构，壳体选用导磁性能优异的软磁材料加工，既作为线圈的防护外壳，也构成闭合磁路的一部分，有效降低磁阻提升电磁转换效率；内部线圈采用高强度漆包线多层密绕，经绝缘浸漆处理提升耐热等级与机械强度，可满足长时间频繁通断的工作需求；动铁芯采用高饱和磁感应强度的软磁材料加工，表面做耐磨防锈处理，与前端导向套采用小间隙配合，保证动作顺畅无卡滞，同时降低往复运动的磨损量，延长部件使用寿命；前端输出轴设计有扁位与安装孔，可直接连接负载摆杆、锁舌、挡块等执行末端，无需额外加工转接结构；壳体侧面预留两个贯通安装孔，可通过螺丝直接固定在设备安装板上，安装定位便捷。从安装边界来看，整体外形为规整的长方体结构，输出轴沿壳体长度方向同轴布置，安装时需预留足够的行程空间，保证动铁芯回缩时不会与周边结构发生干涉，复位弹簧的预紧力经过精准调校，既可以保证断电后可靠复位，也不会额外增加线圈通电时的吸合负载，在额定行程内可输出稳定的牵拉拉力，适配多数小型轻载直线驱动的工况需求，整体结构紧凑，安装维护便捷，可直接替换同规格的同类型电磁执行部件，无需修改设备原有安装结构。
