克特尔BC68低功耗窄带物联网通讯模组

　　在做各类低功耗广域物联网终端的结构堆叠时，通讯模组的选型和三维占位往往是整机布局里最先要敲定的环节，这款Quectel BC68属于面向NB-IoT场景的高性能蜂窝通讯模块，在智能表计、市政资产追踪、户外环境传感节点、共享设备管控这类需要常年靠电池供电、数据传输频次不高但要求网络覆盖深入地下室或管井的项目里应用十分普遍。

　　从实际硬件形态来看，该模组采用表贴LCC封装，本体为矩形薄型电路板结构，四周排布半孔焊盘，生产阶段直接回流焊贴装在终端主板上，不需要额外插拔连接器，既压缩了整机垂直方向的占用高度，也避免了震动场景下接插件松脱的隐患。建模时首先要把模组本体的长宽厚公差、外围焊盘的坐标间距逐一对应 datasheet 推荐封装，尤其要注意模组底部和主板之间的预留间隙——射频匹配电路、去耦电容大多布局在模组正下方投影区域，结构设计时不能在该区间布置过高的元器件，也不能让外壳加强筋顶到模组背面，防止焊接应力拉扯焊盘。

　　功能层面，这款模组支持B1/B3/B8/B5/B20/B28等多个主流NB-IoT频段，能够适配不同地区运营商的窄带蜂窝网络，本身待机和发射功耗都控制在极低水平，配合终端的低功耗MCU策略，可以做到单节锂亚电池供电数年无需维护。结构设计时围绕它要考虑的边界条件不少：首先是天线区域，无论采用板载PCB天线还是外接IPEX接头的外置天线，模组对应的射频馈点周边要预留净空区，金属外壳必须在天线对应位置开窗或者采用非金属材质，否则会大幅衰减无线信号；其次是SIM卡通路，模组搭配的eSIM或插拔式SIM卡座要避开模组高温区域，同时卡座的插拔操作空间不能和模组本体干涉。

　　在整机堆叠的思路上，这类通讯模组通常会安排在主板靠近设备外壳边缘的一侧，缩短射频走线到天线的长度，减少走线损耗。模组四周要预留工厂生产的返修工位空间，两侧不要紧贴高发热的电源变换器件，虽然NB模组本身发射电流远低于传统4G模组，但长时间数据上报时仍有小幅温升，周边留出对流间隙可以让工作温度更稳定。安装固定方面，全表贴器件本身依靠焊盘固定在PCB上，若终端应用在强震动工况，比如工程机械车载监测节点、管网振动传感器，可以在模组顶面点少量导热胶或固定胶贴合外壳内侧，进一步缓冲震动冲击，但点胶不能覆盖模组顶部的信息丝印和测试点，也不能使用含有腐蚀性挥发物的胶材。

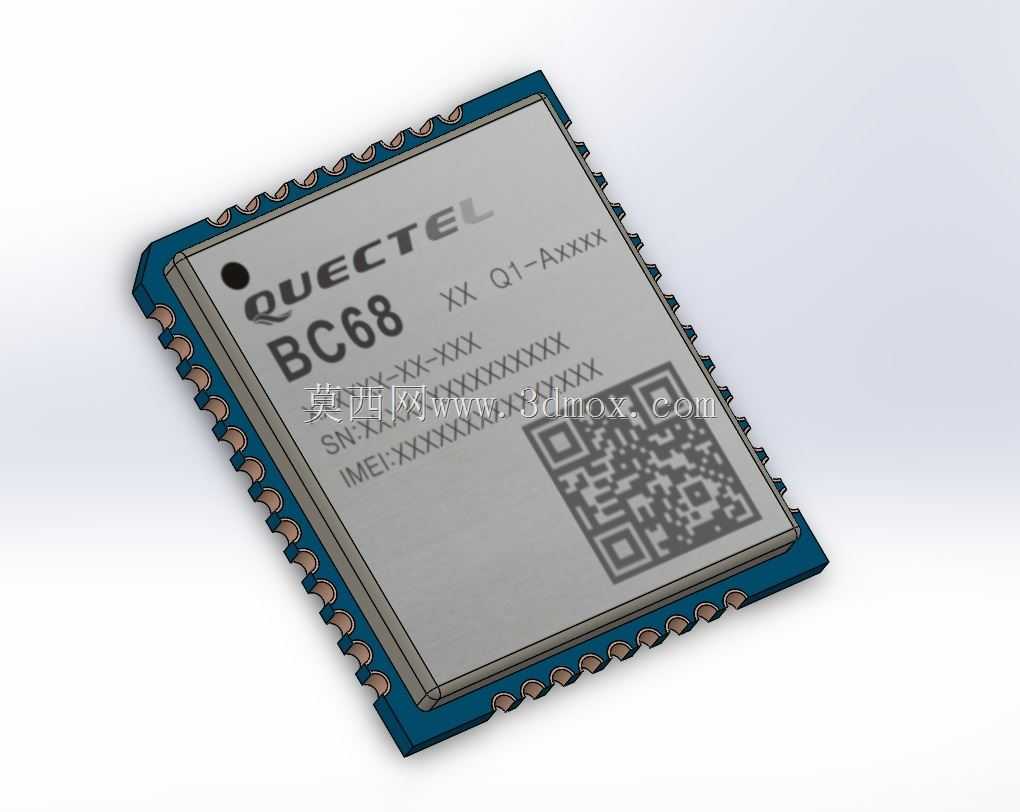

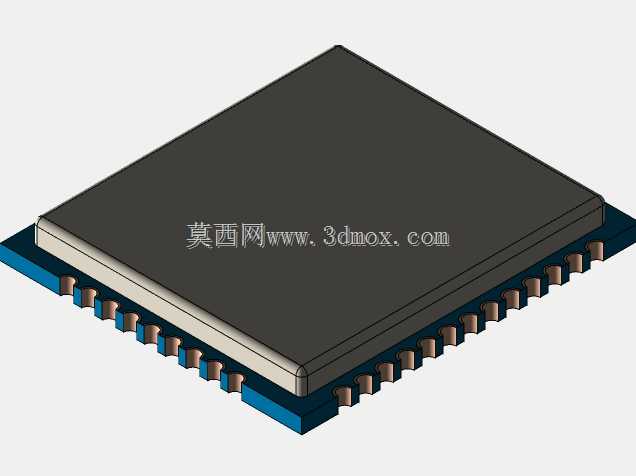

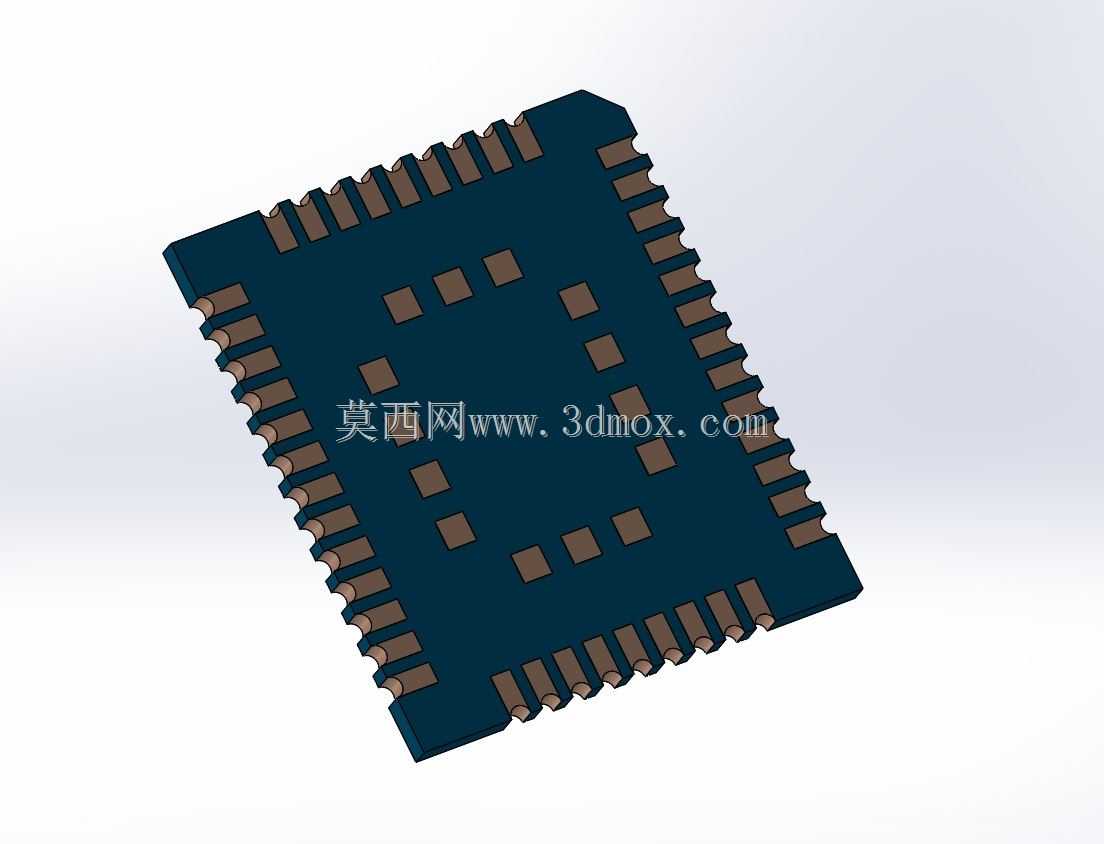

　　建模过程中还需要还原模组顶面的丝印标识、侧边排列的半孔焊盘细节以及底部基板的蓝色阻焊层特征，这些外观细节在做整机数字样机评审时，可以帮助硬件、结构、工艺三方快速核对装配关系：确认焊盘和主板封装完全对齐、模组顶面和上壳内壁的安全间隙满足绝缘要求、周边接插件的插拔路径不会剐蹭模组边缘。对于需要做散热仿真或者跌落仿真的团队，精准的模组外形和质量分布也能提升仿真结果的参考价值，避免因为简化模型失真导致仿真结论偏差。在智能水表、燃气表这类对内部空间极度敏感的产品里，这类薄型贴片模组可以和传感器、电池仓交错布局，在有限的表壳空间里完成全部通讯功能的集成，不需要额外扩展通讯子板，有效降低整机装配复杂度和长期使用的故障点。
