可倾斜角度调节式机用角度虎钳结构设计

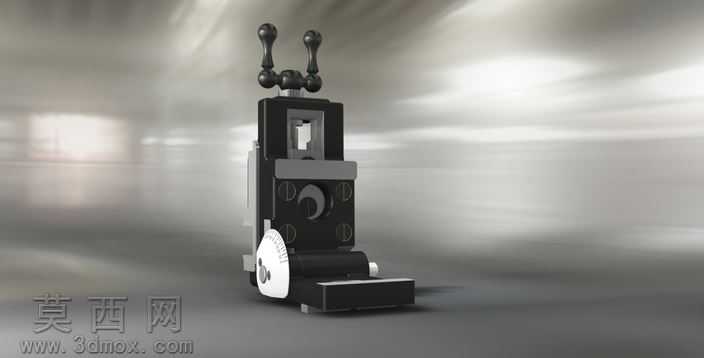

本作品为可倾斜角度调节的机用虎钳三维建模作品，建模过程中严格遵循机械加工工装夹具的实际设计规范，完整还原了角度虎钳的全部功能结构与装配关系。建模阶段首先完成基准坐标系的搭建，以虎钳底座旋转中心为全局原点，依次完成固定钳身、活动钳身、角度调节转盘、夹紧丝杠、驱动手柄、导向滑轨、锁紧机构等核心零部件的独立建模，每个零件的建模均从草图绘制开始，通过拉伸、旋转、扫掠、布尔运算等特征操作完成实体构建，对丝杠的梯形传动螺纹、转盘端面的角度刻度、手柄的曲面握柄、钳口的防滑齿纹等细节特征均做了精细化还原，未对结构做不合理简化，保证模型可直接用于装配验证与结构演示。材质与渲染阶段，针对不同零部件的实际加工材质做了区分设置：虎钳主体的铸铁部件赋予哑光铸铁材质，还原铸铁件表面细微的磨砂质感与深灰金属色泽；传动丝杠、调节转盘、锁紧螺钉等钢制零件赋予抛光钢材材质，添加轻微的金属反光与边缘倒角高光；驱动手柄的握持部分赋予胶木材质，设置低反光的深棕质感，区分金属部件的冷硬质感；钳口防滑板赋予淬火钢材质，添加细微的表面淬火纹理提升真实感。渲染时采用三点布光方案，主光源从斜上方45度投射，突出虎钳的结构轮廓与部件层次，辅光源补全暗部细节避免结构死黑，环境光添加柔和的反射效果，让金属部件的反光更贴近真实车间环境下的视觉效果。结构设计上，该角度虎钳区别于普通固定式虎钳，底部设置带刻度的旋转调节转盘，可带动上部钳身实现0至90度范围内的角度倾斜调整，调整到位后通过侧边的锁紧机构完成角度固定，满足斜面孔、斜面加工的装夹需求；夹紧机构采用梯形丝杠传动，具备良好的自锁性能，夹紧过程中活动钳身沿导向滑轨平稳移动，不会出现偏摆卡顿，钳口可拆卸更换，适配不同形状工件的装夹需求；整体结构紧凑，各部件之间的装配间隙符合实际机械加工的公差要求，活动部件无干涉，可通过运动仿真模拟角度调节、工件夹紧的完整动作流程，完整展现角度虎钳的工作原理与结构特点，可作为机械专业工装夹具设计的教学演示模型，也可用于机床附件的产品展示与结构参考。
