山地车油压弹簧避震器三维结构设计

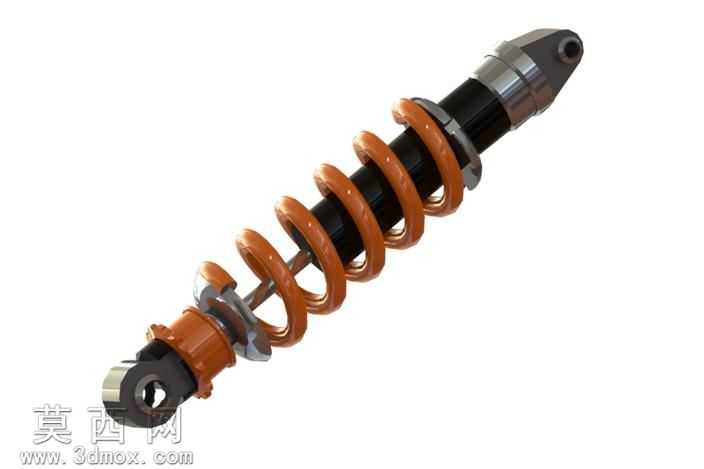

本作品采用SolidWorks2013完成全参数化三维建模，整体围绕油压阻尼与螺旋弹簧协同减震的核心功能展开结构设计，完整还原了车用避震器的全部装配细节。建模过程中首先搭建核心阻尼筒体的基准轴系，依次完成内阻尼活塞杆、外筒密封组件、上下安装吊耳的特征绘制，其中上下吊耳的铰接安装孔采用同轴度约束定位，保证后续装配时与车架、摇臂的安装匹配度。螺旋弹簧部分采用螺旋扫描特征生成，严格按照等节距圆柱螺旋弹簧的参数设定螺距、簧丝直径与弹簧中径，弹簧两端的并圈磨平结构通过端面切除特征实现，还原真实弹簧的端部贴合形态。材质渲染阶段，阻尼筒体的金属部分采用发黑碳钢材质，添加细微的磨砂金属质感与边缘高光，模拟实际避震器外筒的表面处理效果；螺旋弹簧采用橘红色喷塑金属材质，调整材质的粗糙度与反光度，还原弹簧表面的喷塑涂层质感；端部的密封胶圈采用黑色丁腈橡胶材质，添加轻微的漫反射效果区分于金属部件；上下吊耳的铰接衬套采用亮面金属材质，突出铰接部位的耐磨结构特征。结构设计上完整还原了避震器的阻尼油路空间、活塞限位结构、弹簧预紧调节挡圈的细节，各零部件之间保留了真实的装配间隙与运动限位，可直接用于后续的运动仿真模拟，验证避震器压缩、回弹行程中的阻尼匹配效果与弹簧形变状态。整体建模遵循自上而下的设计思路，先确定避震器的总行程、安装距等核心参数，再拆分各零部件的尺寸边界，保证所有零件装配后无干涉，各活动部件的运动范围符合实际避震器的工作逻辑，可用于机械结构教学、减震系统方案验证等场景。
