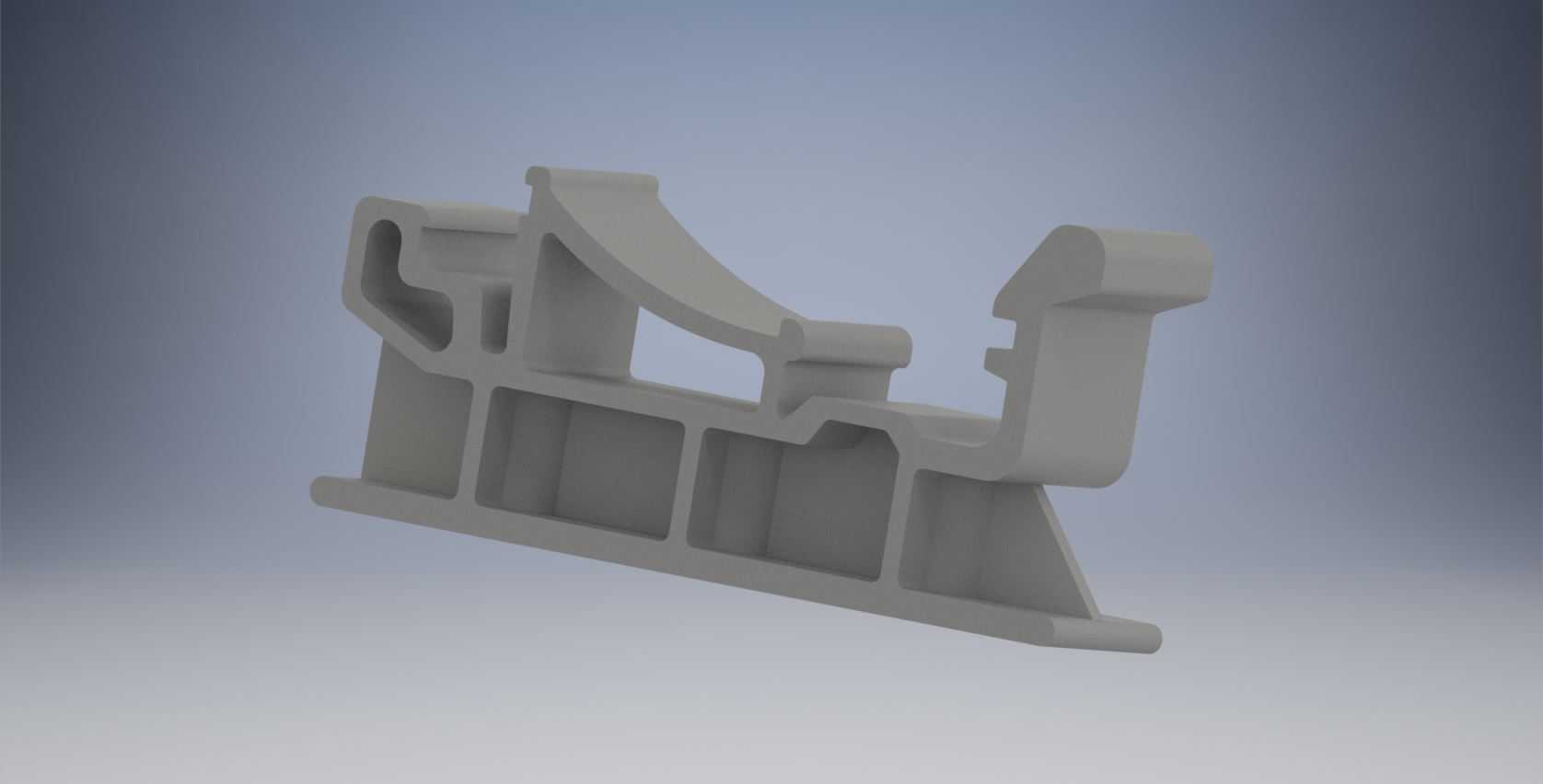

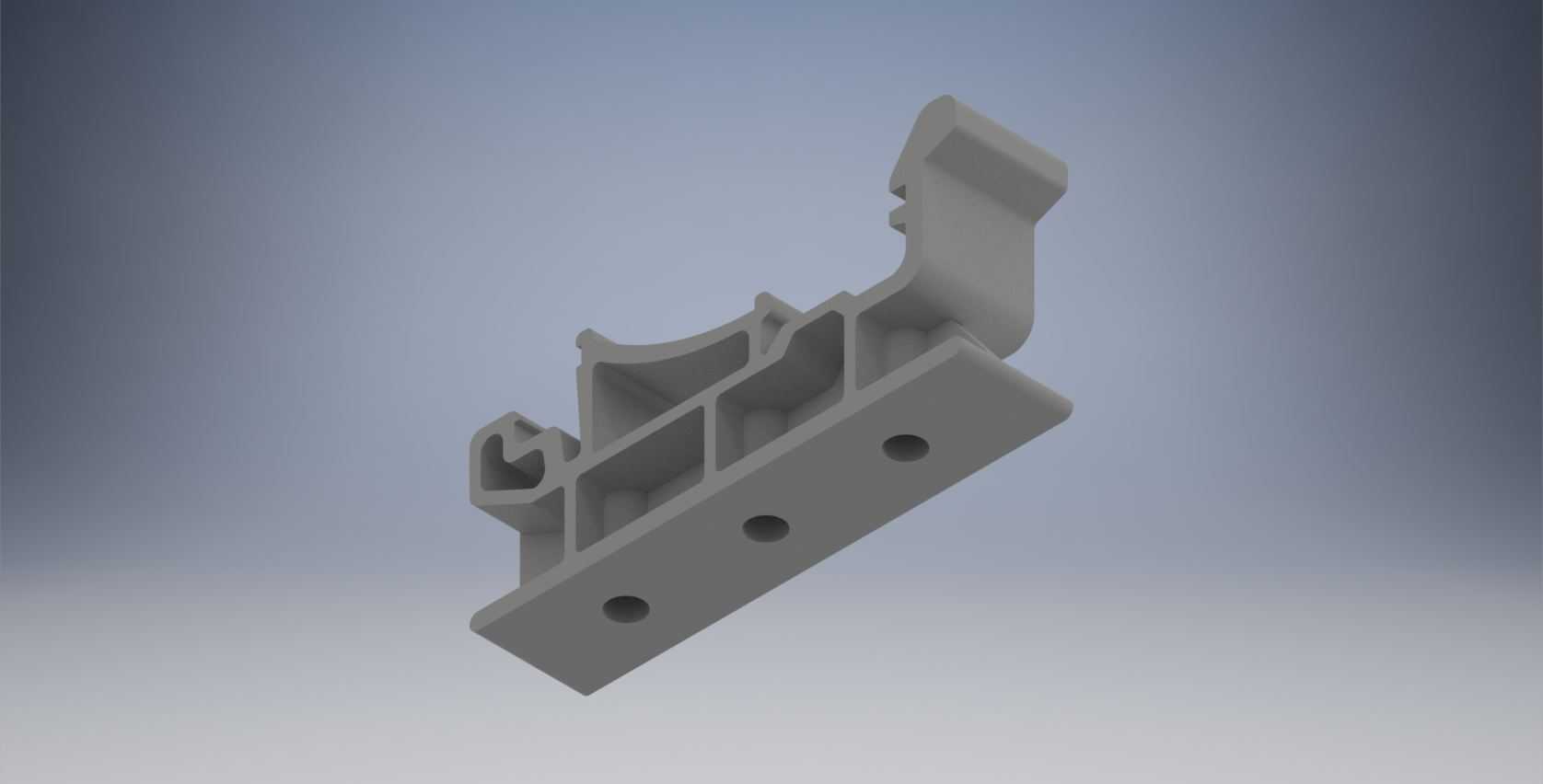

菲尼克斯电气DIN导轨适配安装卡扣结构

这款DIN导轨适配器是电气柜内部布线、元器件安装场景下的核心配套连接件，主要应用于工业控制柜、低压配电箱、自动化设备电控舱等场景中，承担各类小型电气元件与标准DIN导轨之间的衔接固定作用，解决非导轨原生适配元器件的快速安装需求，无需在安装板上额外打孔攻丝，大幅提升电控系统的组装与后期维护效率。在实际工业现场的电气装配作业中，标准DIN导轨是电控柜内排布元器件的通用载体，绝大多数断路器、接线端子、继电器模块都自带导轨卡扣结构，但部分定制化传感模块、信号转换模块、小型隔离电源并不具备原生导轨安装结构，这款适配器就可以作为中间衔接载体，先将适配器卡接固定在标准DIN导轨上，再将待安装的非适配元器件通过螺丝粘接等方式固定在适配器的承载平面上，让各类零散元件都能实现导轨式的快速拆装。从功能特性来看，这款适配器采用单侧弹性卡扣+另一侧定位挡边的卡接结构，安装时只需将卡扣侧对准导轨边缘按压，弹性臂发生形变让位后即可卡入导轨卡槽，另一侧的刚性挡边会牢牢抵住导轨的另一侧边缘，安装完成后不会出现沿导轨方向的窜动，也不会出现垂直于导轨方向的松脱；同时适配器主体设置了多道加强筋结构，在保证整体壁厚均匀、注塑成型不易产生缩痕的前提下，大幅提升了结构的抗弯折、抗冲击性能，即使在电控柜运输过程中产生持续振动，也不会出现卡扣断裂、元件脱落的问题。设计思路上，这款适配器充分考虑了电气安装的空间约束，整体采用扁平化的轮廓设计，卡入导轨后突出导轨表面的高度控制在较低范围，不会过多占用电控柜内部宝贵的纵深空间，避免影响柜门关闭或者相邻元器件的布线；底部的镂空结构一方面减少了注塑材料的用量，降低零件成本，另一方面也能在元器件工作发热时，留出足够的空气流通间隙，帮助搭载的元器件散热，避免局部热量堆积。安装边界方面，这款适配器完全适配行业通用的35mm标准DIN导轨，卡扣的开合行程经过精准测算，既可以保证卡接时的操作力度适中，徒手就能完成安装拆卸，不需要借助额外工具，又能保证卡接后的夹持力足够，在-20℃到60℃的常规工业工作环境温度区间内，塑料材质的弹性变化不会影响卡扣的锁紧可靠性；适配器的承载平面预留了通用的安装孔位，可以适配不同安装孔距的小型电气元件，不需要现场对适配器进行二次加工就能完成元件固定，适配性覆盖绝大多数电控场景下的非导轨元件安装需求。
