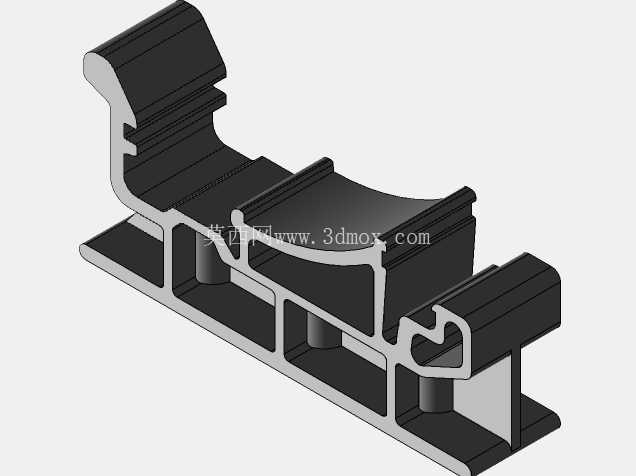

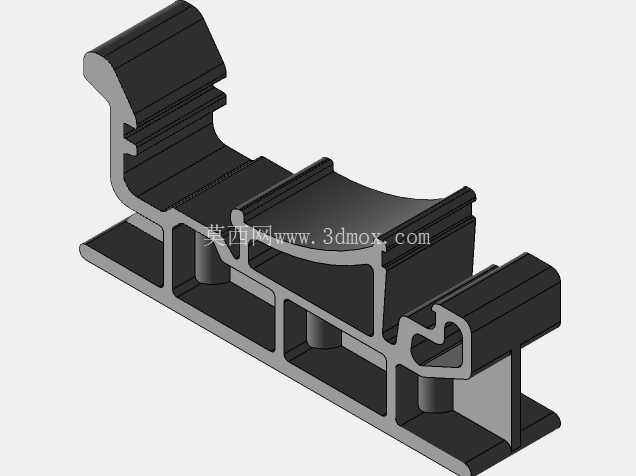

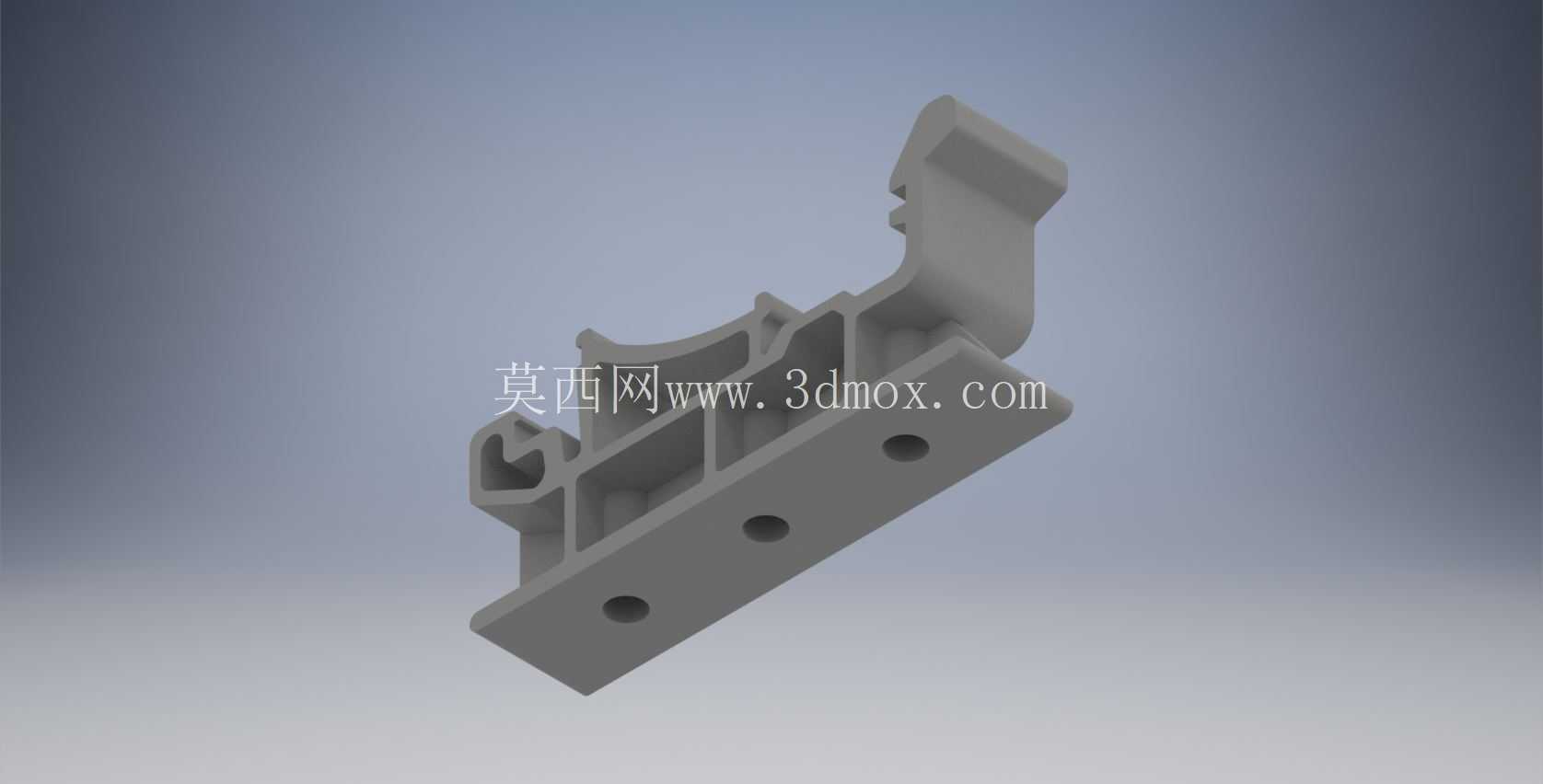

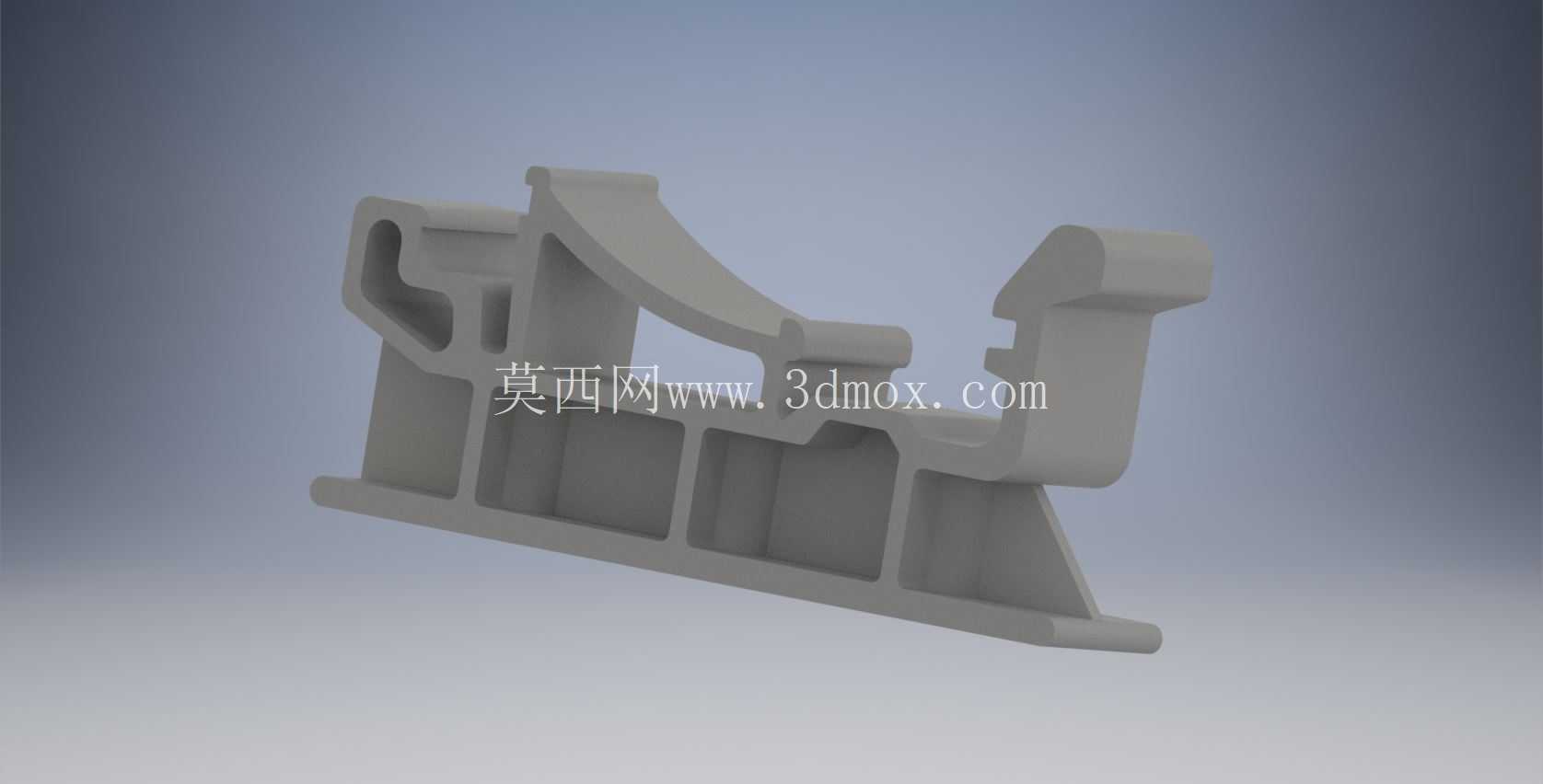

菲尼克斯DIN导轨安装适配固定件

　　在工业电气柜的装配场景中，DIN导轨是承载各类端子、继电器、小型断路器等电气元件的标准安装载体，不同品牌、不同规格的电气元件往往需要配套适配结构才能稳固卡装在标准导轨上，这款适配结构正是针对菲尼克斯系列电气元件与标准DIN导轨的安装衔接需求设计的。从实际使用场景来看，这类适配件广泛应用于工厂自动化控制柜、楼宇配电盘、新能源设备电控舱、轨道交通车载电气箱等场景，所有采用标准35mmDIN导轨作为安装基底的电气装配场景，都可以通过这类适配件实现非导轨原生安装结构元件的快速固定，替代传统螺丝打孔固定的方式，大幅提升柜内装配效率，也方便后期元件的更换与线路调整。

　　从功能特性上看，这款适配件采用单侧弹性卡扣加另一侧刚性卡位的结构设计，安装时先将刚性卡位端卡入DIN导轨的一侧卷边，随后按压弹性卡扣端，依靠卡扣的弹性变形越过导轨另一侧卷边，即可实现整个适配件在导轨上的无工具快速固定，拆卸时仅需用一字螺丝刀撬动弹性卡扣的解锁位，即可轻松将适配件从导轨上取下，不会对导轨表面或相邻安装元件造成损伤。适配件与电气元件的连接侧设置了定位卡槽与螺丝固定位，能够保证元件安装后不会出现横向窜动，即使在有振动的工业设备运行场景下，也能保持连接稳固，避免元件移位导致的线路松脱、接触不良等故障。

　　设计思路上，这款适配件充分考虑了注塑成型的工艺特性，整体采用等壁厚的筋条结构，在保证结构强度的前提下尽可能减少材料用量，降低制造成本，同时避免注塑过程中出现缩痕、翘曲等成型缺陷。筋条的排布方向兼顾了安装受力方向与脱模方向，所有卡扣的拔模角度都经过反复校核，既保证卡扣有足够的弹性变形量实现安装卡接，又不会因为拔模角度过大导致卡扣与导轨之间的配合间隙过大，出现安装松动的问题。适配件的边缘全部做了R角过渡处理，避免装配过程中锋利边缘划伤操作人员的手部，也不会割破线缆的绝缘层，符合电气装配的安全规范要求。

　　从安装边界与尺寸设计来看，这款适配件完全匹配标准TS35DIN导轨的安装尺寸，导轨卡位的内槽尺寸严格按照导轨的截面公差设计，保证适配件在导轨上滑动顺畅的同时，不会出现上下方向的晃动。适配件的整体宽度控制在单倍电气元件的安装间距范围内，不会占用相邻元件的安装空间，能够最大化利用导轨上的安装位，提升柜内空间利用率。适配件的安装孔位与菲尼克斯对应系列元件的固定孔位完全对齐，孔位周边做了加厚处理，避免螺丝锁紧时出现柱位断裂的问题，螺丝孔的深度经过精确计算，保证螺丝锁紧后不会突出适配件背面，避免螺丝与导轨接触造成接地短路的隐患。适配件的整体高度经过优化，安装元件后元件底部与导轨表面保留足够的间隙，方便柜内走线，也利于元件工作时的散热，避免热量在元件与导轨之间积聚，影响电气元件的使用寿命。

　　在实际选型使用过程中，结构设计人员可以直接将该适配件的三维模型导入电气柜的整体装配模型中，提前模拟元件在导轨上的排布位置，核对相邻元件之间的安全间隙，验证走线空间是否充足，避免实际装配时出现元件干涉、空间不足的问题。建模过程中对卡扣的弹性变形量做了运动仿真验证，保证卡扣的卡接力在合理范围内，既不会因为卡接过紧导致安装拆卸困难，也不会因为卡接力不足导致元件在振动环境下脱落。适配件的材质选用常规的阻燃尼龙材质，符合电气行业的阻燃等级要求，建模时也预留了材质收缩率的补偿量，保证开模生产后的成品尺寸符合设计公差要求，能够实现与导轨、电气元件的完美配合。
