家用制冷冰箱内部结构三维设计方案

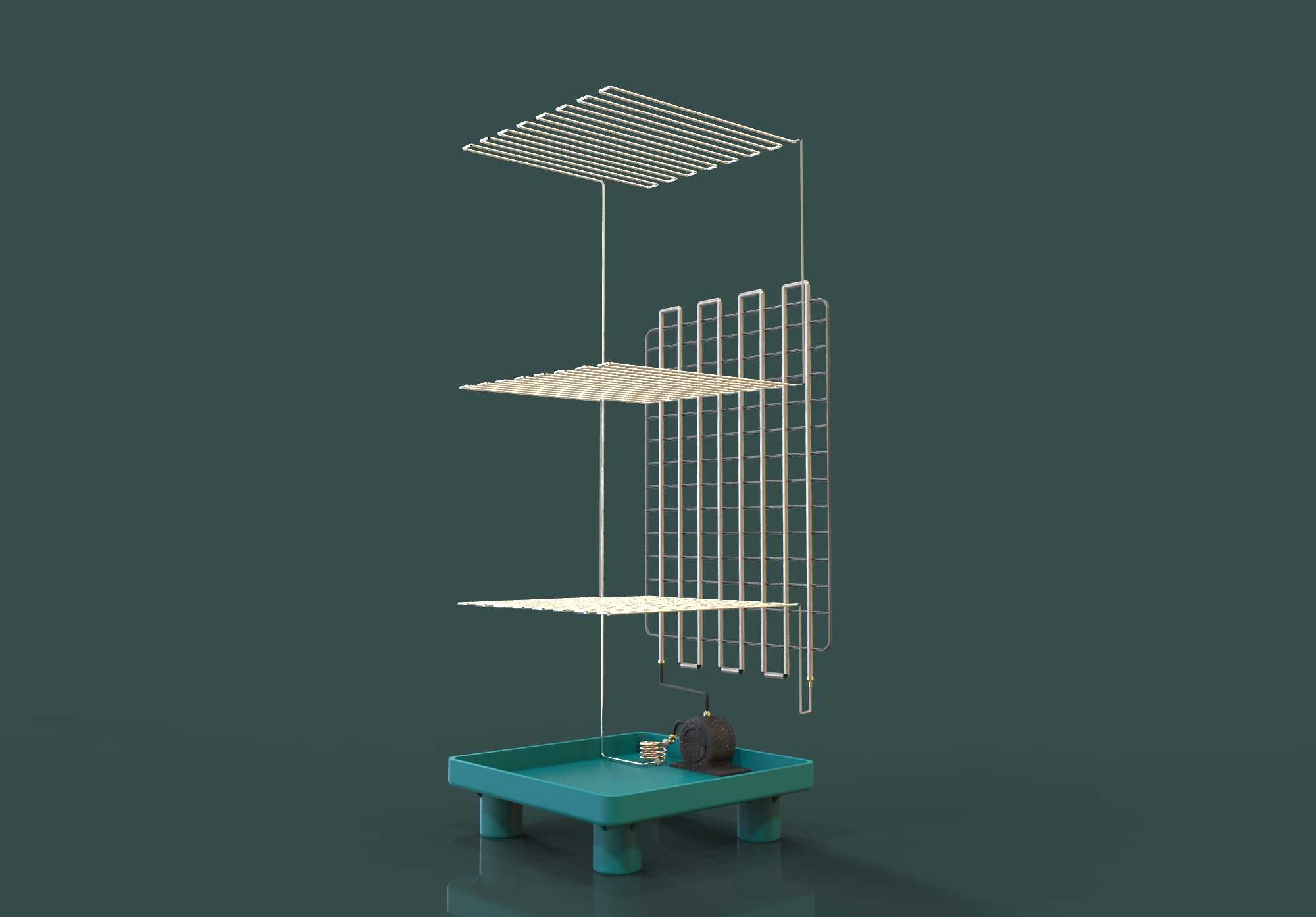

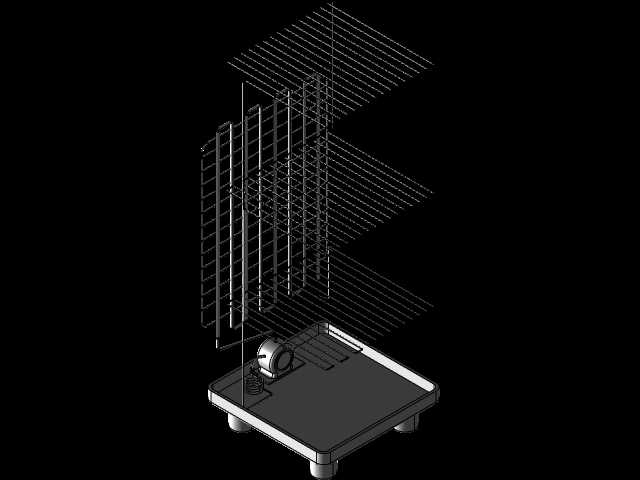

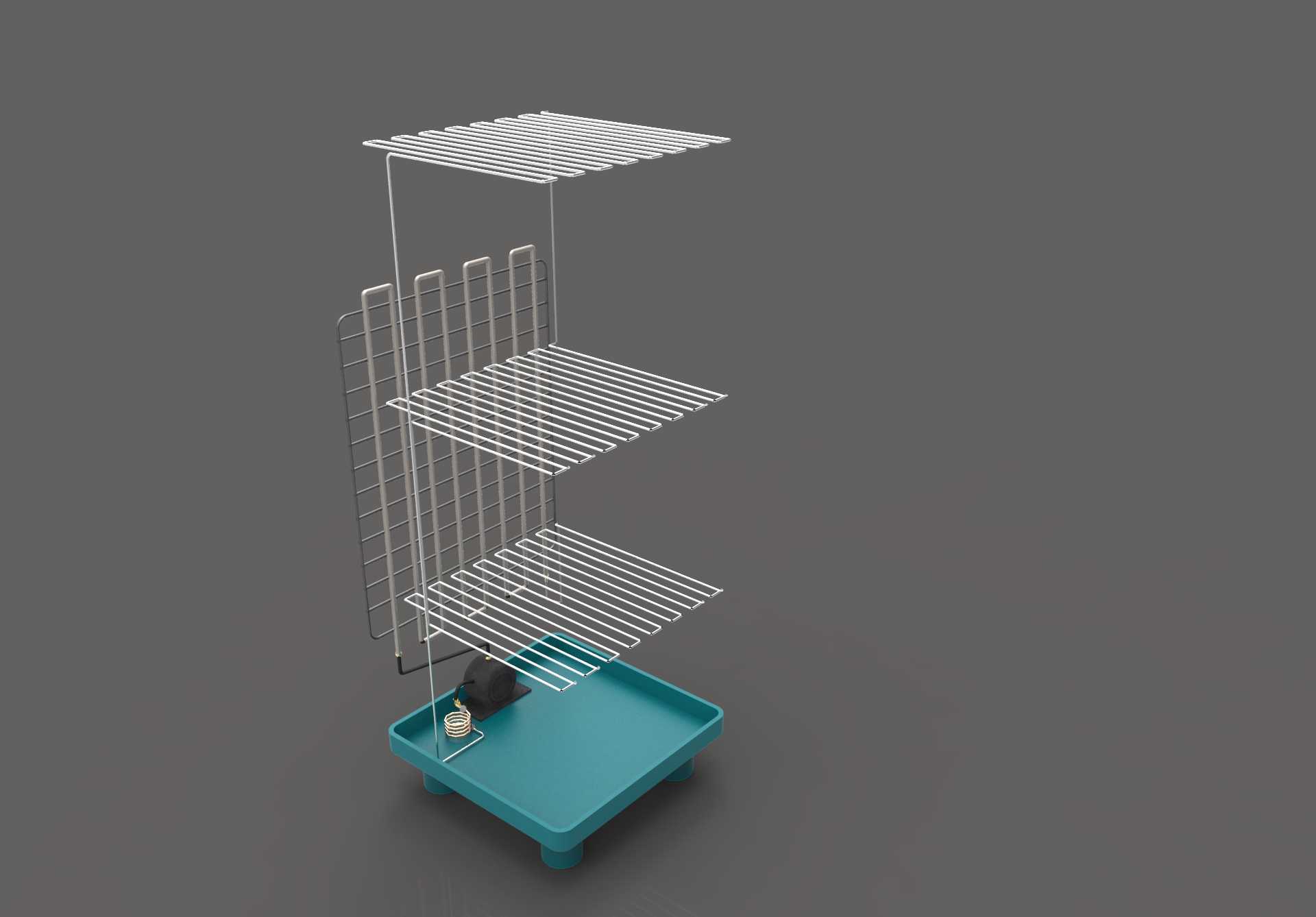

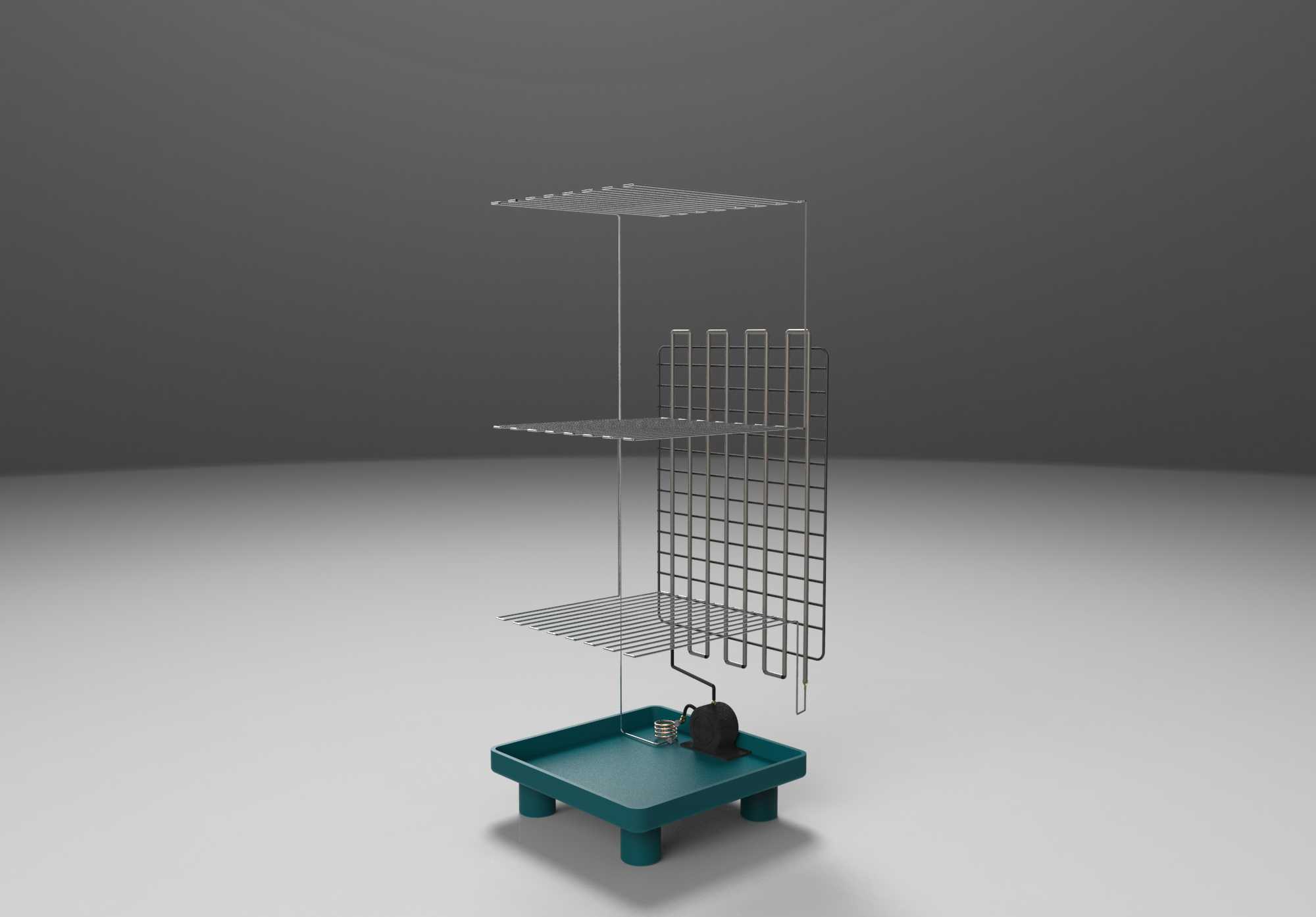

本次呈现的是家用直冷式冰箱的内部核心结构三维设计，整体围绕蒸汽压缩制冷循环的核心原理搭建，可直接应用于家用制冷家电的产品研发、结构验证、教学演示等多个场景。从实际使用场景来看，该结构适配常规家用立式冷藏冷冻冰箱的内部安装空间，整体安装边界严格匹配常规家用冰箱的内胆尺寸，底部压缩机安装位预留了足够的减震安装空间，层架排布充分考虑了不同容积储物区间的划分，可满足日常食材存储、低温保鲜、冷冻储存的多元使用需求。从功能特性来看，该结构完整还原了冰箱制冷循环的全流程组件：底部搭载的往复式压缩机作为制冷动力核心，负责将低温低压的气态制冷剂压缩为高温高压状态；配套的冷凝管路排布在箱体背部与侧壁夹层，可通过与外界空气的热交换将制冷剂携带的热量散出，使气态制冷剂冷凝为中温高压的液态；节流部件设置在冷凝管路末端与蒸发器入口之间，可对液态制冷剂进行节流降压，为低温蒸发创造条件；分层排布的蒸发器组件对应不同温区的储物空间，可通过制冷剂的蒸发相变吸收箱体内的热量，实现箱内温度的持续降低，最终完成完整的制冷循环。从设计思路来看，整个结构优先保障制冷效率与空间利用率的平衡：蒸发器采用层架式排布设计，每层蒸发器对应一层储物空间，可最大化冷量传递效率，减少冷量损耗；压缩机安装位设置了独立的减震支撑结构，可降低设备运行过程中的震动与噪音传递，提升使用体验；管路排布沿着箱体夹层走线，避免占用内部储物空间，同时预留了足够的管路固定位与保温层填充空间，可减少冷量通过管路向外传递的损耗。从安装边界来看，底部压缩机仓的尺寸匹配常规家用冰箱的底部安装空间，可兼容多数同功率规格的制冷压缩机替换安装；蒸发器层架的间距可根据不同温区的温度需求灵活调整，适配冷藏、软冷冻、冷冻等不同温区的储物高度要求；所有管路接口均采用标准化尺寸设计，可直接对接常规制冷管路的焊接与安装工艺，降低生产装配的难度。该结构完整呈现了冰箱制冷的核心逻辑，既可以作为家电企业新品研发阶段的结构验证载体，也可作为制冷原理教学的直观演示模型，帮助从业者快速理解家用制冷设备的内部构造与运行逻辑。
