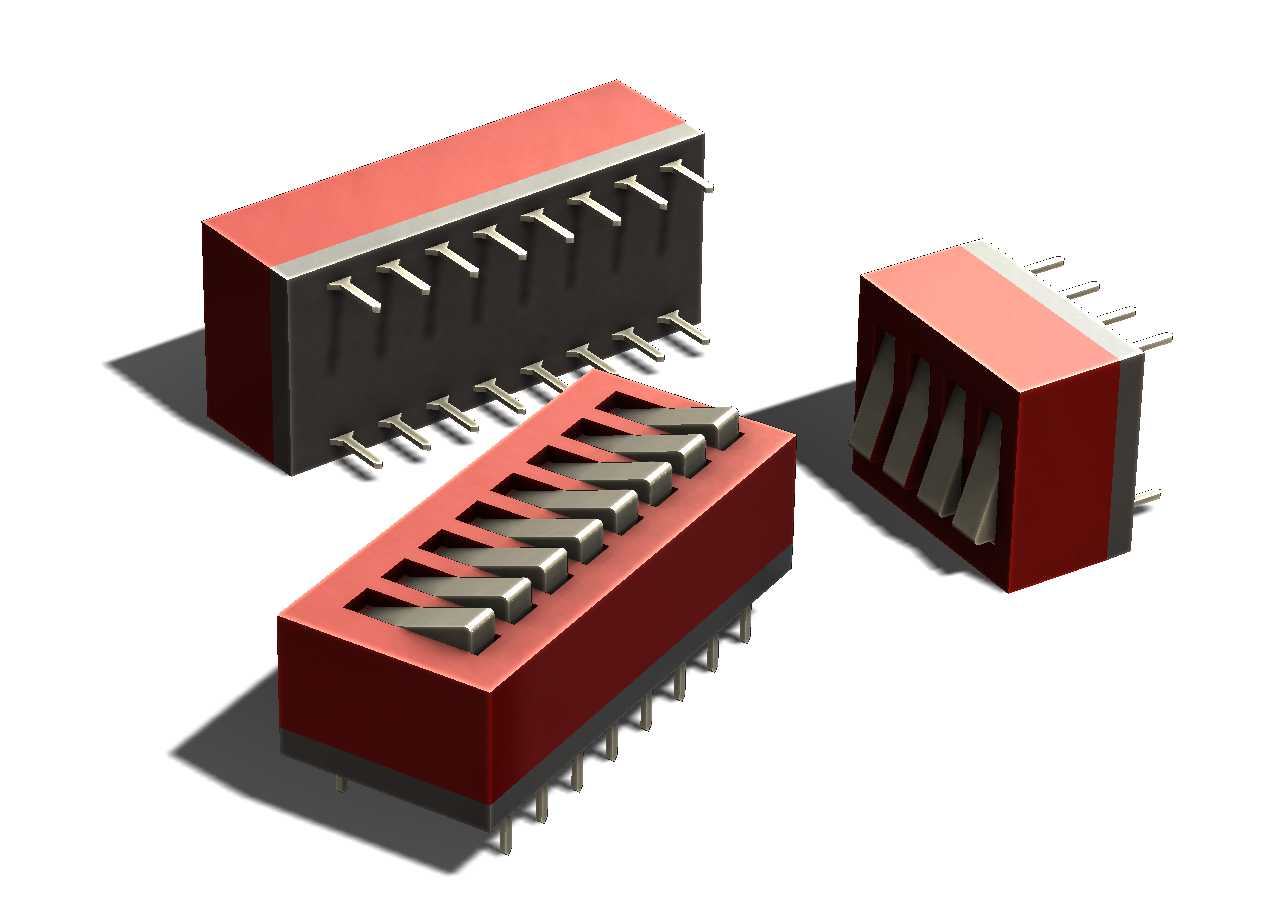

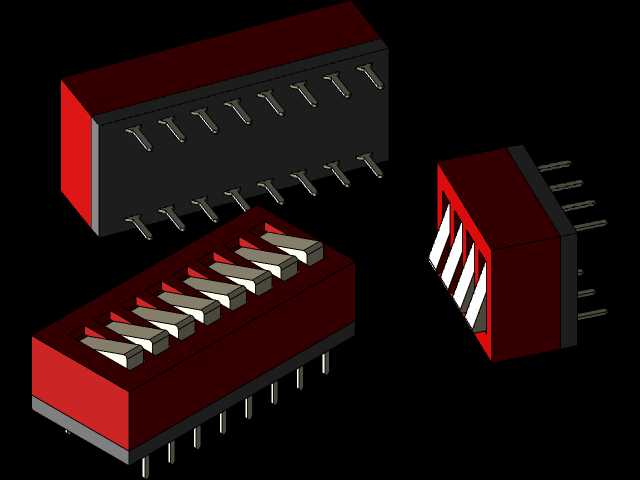

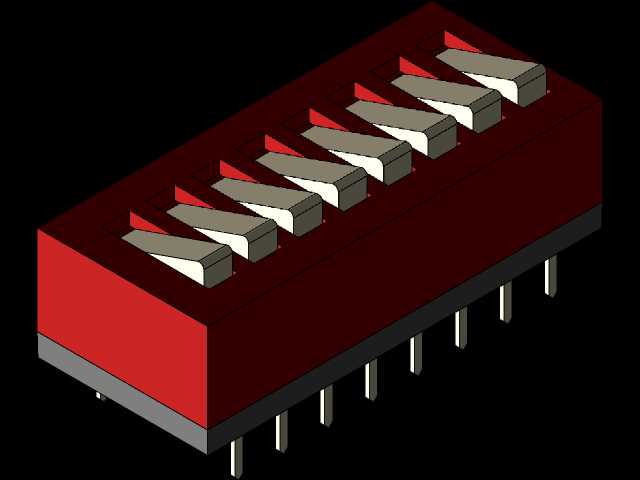

8位与16位双列直插拨码开关三维结构

本次呈现的两款拨码开关，分别对应8位与16位通道规格，是电子控制领域极为常用的地址设定与功能切换元件，广泛应用在工控主板、通信设备、仪器仪表、数控装置的电路板上，用来给设备设置地址编码、调整运行参数、切换工作模式，无需额外编程工具，操作人员通过手动拨动拨柄就能完成参数配置，在小批量设备调试、多节点组网通讯、功能模块选配的场景中，能够大幅降低现场调试的复杂度，提升设备适配不同工况的灵活性。从功能特性来看，这类拨码开关采用接触式导通结构，每一位拨码对应独立的通断回路，拨柄拨至ON位置时内部触点闭合，对应回路导通，拨至另一侧时触点断开回路切断，8位型号可实现2的8次方共计256种编码组合，16位型号可实现2的16次方共计65536种编码组合，能够满足绝大多数工业现场的地址编码需求，触点采用镀金工艺处理，具备优秀的抗氧化能力与低接触电阻特性，可保证长期使用下的导通稳定性，避免因触点氧化造成的编码识别错误，开关的拨柄带有清晰的档位标识，操作时有明确的档位阻尼感，能够防止设备运行过程中受振动影响出现档位偏移，保障参数设置的可靠性。在设计思路上，两款开关均遵循标准双列直插封装规范，引脚间距采用行业通用的2.54mm标准间距，能够完美匹配通用面包板、印刷电路板的标准焊盘孔位，无需额外定制安装孔位即可直接完成焊接装配；外壳采用耐高温的绝缘工程塑料材质，可承受波峰焊、回流焊过程中的高温环境，不会出现壳体变形、引脚移位的问题，内部的触点弹片采用高弹性铜合金材料，经过多次拨动测试仍能保持稳定的接触压力，保证足够的机械使用寿命。从外形尺寸与安装边界来看，8位型号的本体长度适配8组引脚的排布宽度，整体宽度控制在标准双列直插元件的尺寸范围内，安装时在电路板上预留的长宽空间可覆盖本体与引脚焊接区域，引脚伸出本体的长度符合常规波峰焊的吃锡要求，焊接后引脚与焊盘的结合强度足够；16位型号在长度方向上随通道数增加对应延伸，宽度与8位型号保持一致，两款开关的本体高度统一，在电路板上堆叠布置其他元件时，不会出现高度干涉问题，引脚的排布位置严格对齐标准网格，设计电路板时可直接调用标准封装库完成布局，无需单独绘制封装，能够有效缩短硬件开发的周期。开关的顶部拨码区域做了凹陷式设计，拨柄略低于壳体顶面，既可以方便操作人员用指尖或小型工具完成拨动操作，又能避免外壳受外力挤压时误触拨柄改变档位，壳体侧面做了防滑纹理处理，生产装配过程中取放元件时不易滑落，提升SMT或手工焊接时的装配效率。
