Adafruit九轴绝对方位传感模块结构设计

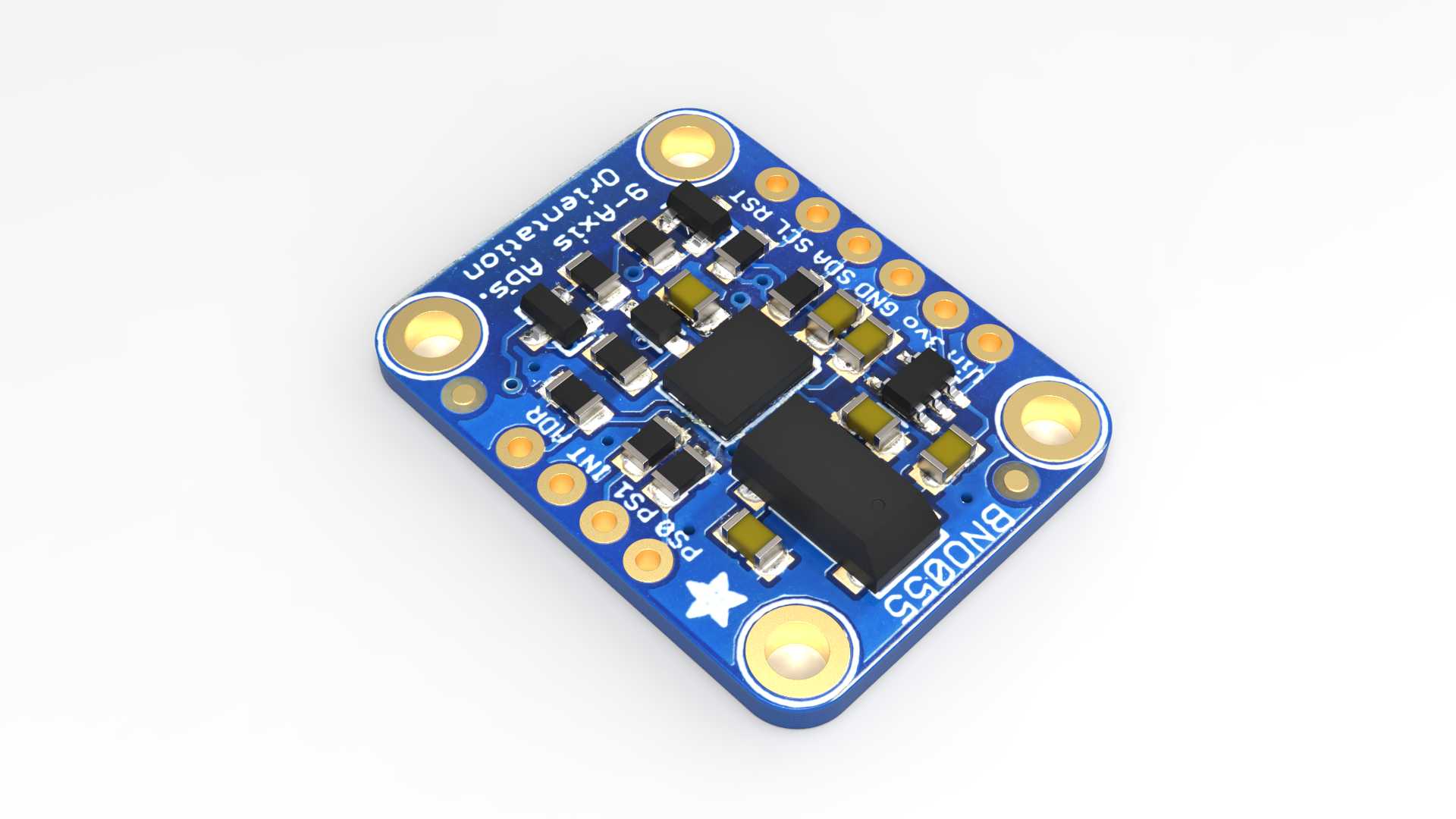

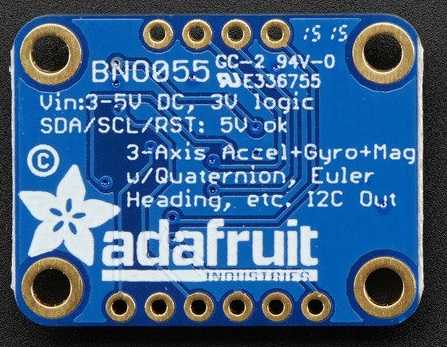

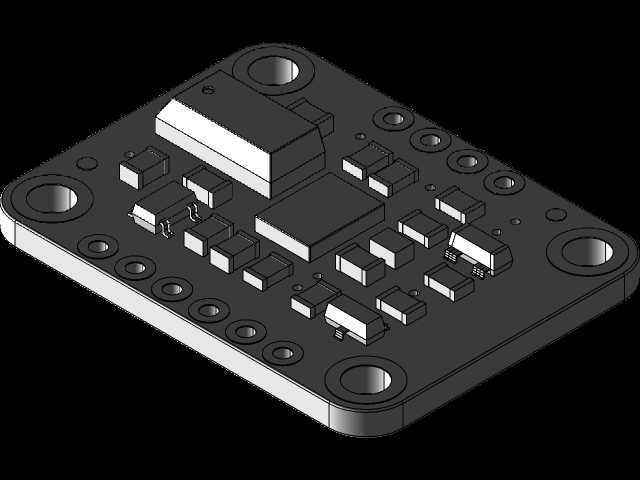

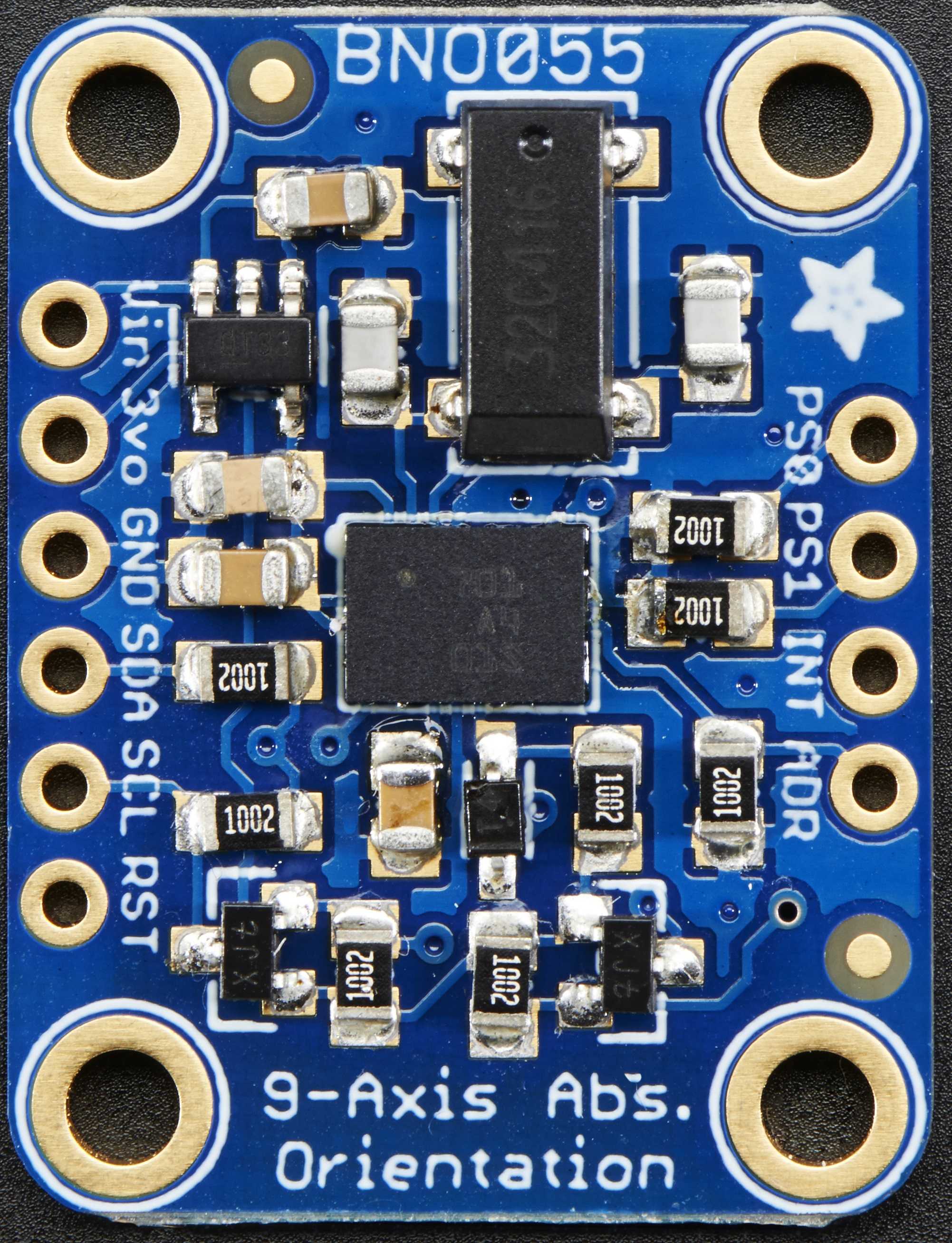

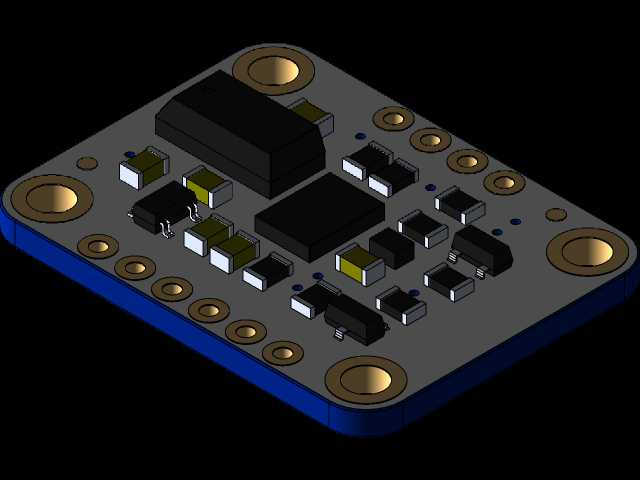

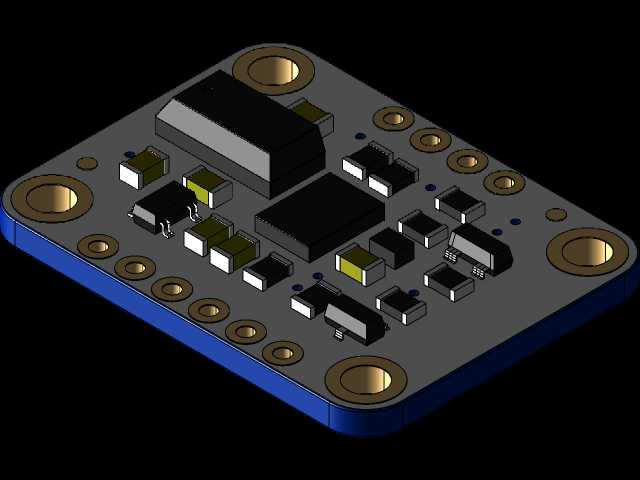

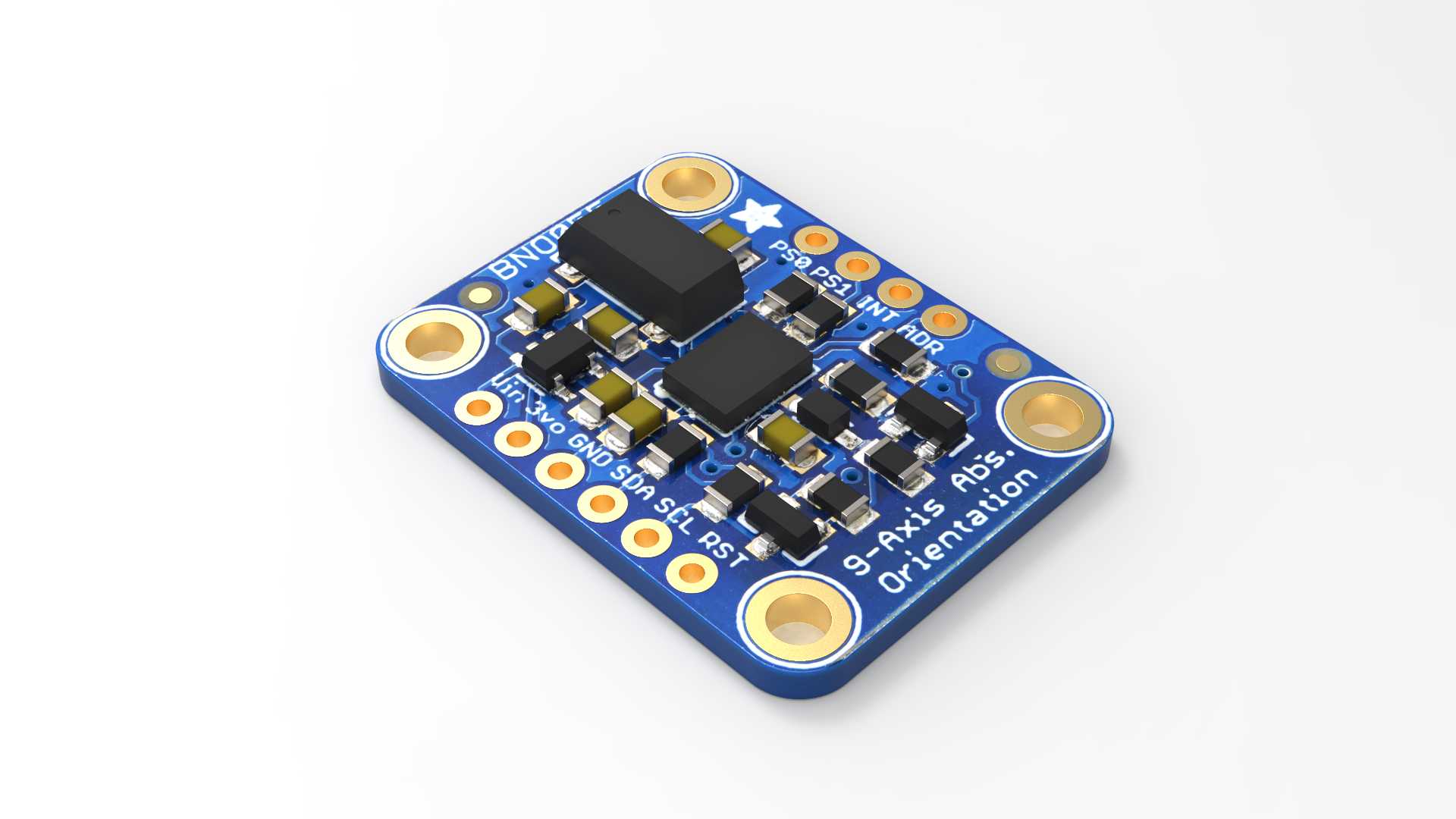

这款九轴绝对方位传感模块，是面向多场景姿态检测需求开发的集成化传感硬件，在工业装备姿态校准、消费电子体感交互、智能机器人运动控制、可穿戴设备动作捕捉、无人机航向稳定、车载导航辅助等场景中都承担核心感知作用，能够实时输出载体的三轴加速度、三轴角速度、三轴磁场强度数据，通过内置的传感器融合算法直接输出无漂移的绝对方位信息，无需额外的外部算法处理即可为上位控制系统提供可靠的姿态参考数据。模块采用集成化的设计思路，将MEMS加速度计、陀螺仪、磁力计三类核心传感芯片以及配套的电源滤波、信号调理、电平匹配电路全部整合在一块小型印制电路板上，最大限度压缩了整体占用空间，同时在电路布局上充分考虑了不同传感元件的信号干扰问题，将磁力计元件布置在远离板上高频电流走线的位置，避免电路工作产生的杂散磁场影响方位检测精度，电源输入端设置了多级滤波电容，可有效抑制供电线路的纹波干扰，保障传感数据输出的稳定性。模块的外形采用带圆角的矩形板型设计，四个角位置设置了标准的金属化安装孔，安装孔的位置尺寸兼容通用的电子模块安装规范，既可以通过铜柱配合螺丝完成刚性固定，也可以利用安装孔配合扎带完成快速绑装，能够适配不同设备内部的安装空间边界。板边的排针焊盘按照统一的通信接口定义排布，预留了I2C通信引脚、电源引脚、复位引脚以及功能配置引脚，用户可以根据实际使用需求选择焊接直插排针或者贴片焊接的方式完成接线，无需额外修改板型结构。模块表面的丝印清晰标注了每个引脚的功能定义以及传感器的轴向参考方向，能够帮助集成开发者快速完成接线与轴向校准，避免因安装方向错误导致的姿态数据偏差。在实际应用中，这款模块可以独立完成全角度的方位检测，相比传统的多芯片分立搭建的传感方案，省去了复杂的传感器校准、数据融合编程工作，能够大幅缩短相关产品的开发周期，同时紧凑的结构设计也让它可以被嵌入到空间受限的小型智能设备内部，不会占用过多的设备内部空间，板上预留的地址配置引脚还支持多模块挂载在同一条通信总线上，满足多节点姿态检测的复杂应用需求。
