三英寸不锈钢平开合页结构设计

这款三英寸规格的不锈钢铰链，是民用与商用场景中应用极为广泛的门窗转动连接件，主要承担门扇、窗扇与框体之间的铰接承载功能，可实现扇体绕固定轴的平稳转动开合，适配室内木门、橱柜门、小型设备检修门、户外金属箱柜门等多种安装场景，凭借不锈钢材质的耐锈蚀特性，也可满足厨卫、户外露台等潮湿、多尘环境的长期使用需求。

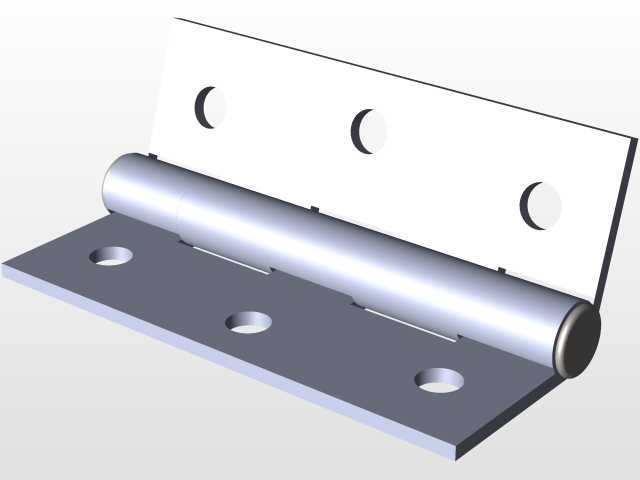

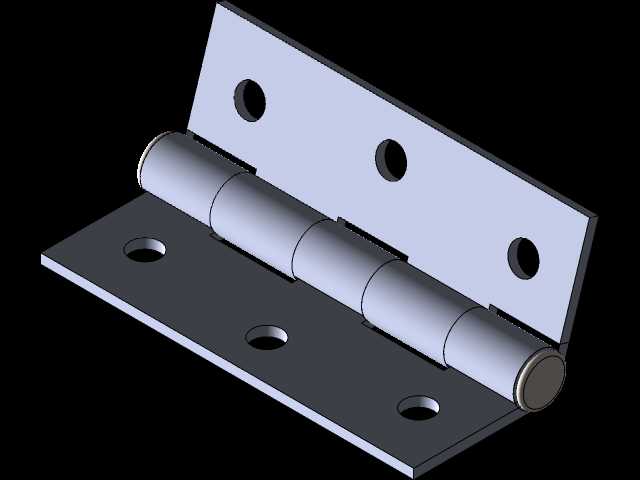

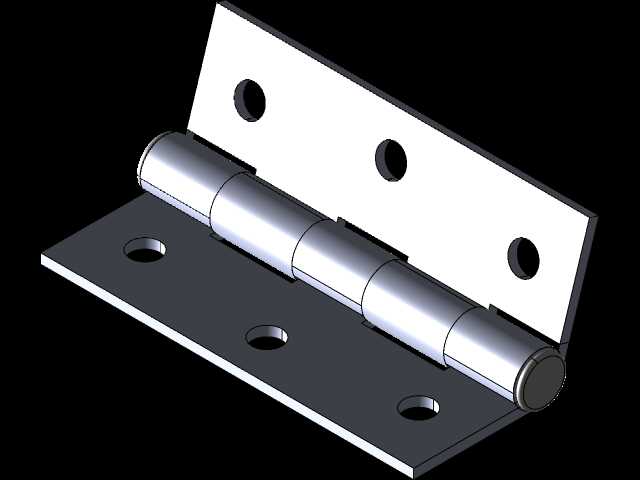

从功能特性来看，该铰链采用双页片配合多段式卷边销轴的经典结构，两个页片分别对应固定在框体与扇体上，销轴贯穿卷边形成转动副，转动过程阻尼均匀，无卡顿松旷问题，既可以承受扇体垂直方向的静态载荷，也能缓冲开合过程中的横向冲击力，长期使用不易出现页片变形、销轴脱出的故障。页片上预留的沉头安装孔，可让螺丝安装后表面保持平整，不会凸起刮蹭接触面，同时孔位的排布经过受力校核，能将扇体的重量均匀分散到各个固定点位，避免单点受力过大导致的固定位松动、页片撕裂问题。

在设计思路上，这款铰链优先兼顾了结构强度与安装通用性，三英寸的页片长度属于民用合页的通用规格，页片厚度、卷边直径都经过受力仿真验证，既不会因用料过薄导致承重不足，也不会因结构冗余增加不必要的材料成本。销轴端部采用封边处理，避免销轴在长期转动过程中从卷边内滑出，同时卷边的配合间隙控制在合理范围，既保证转动顺滑，也不会因间隙过大导致扇体安装后出现晃动错位的问题。

从安装边界来看，该铰链的两个页片展开后为平整平面，闭合后页片贴合紧密，安装时仅需在框体与扇体的对应侧边预留合页厚度的安装位即可，不需要额外开凿深槽，适配16-25mm厚度的常规门扇安装，单扇门根据重量搭配2-3个该款铰链，即可满足稳定开合的使用需求。不锈钢的表面处理兼顾了防锈性能与外观质感，不管是原木质感的家装场景，还是金属质感的工业设备场景，都能保持协调的视觉效果，不会因配件外观突兀破坏整体设计感。
