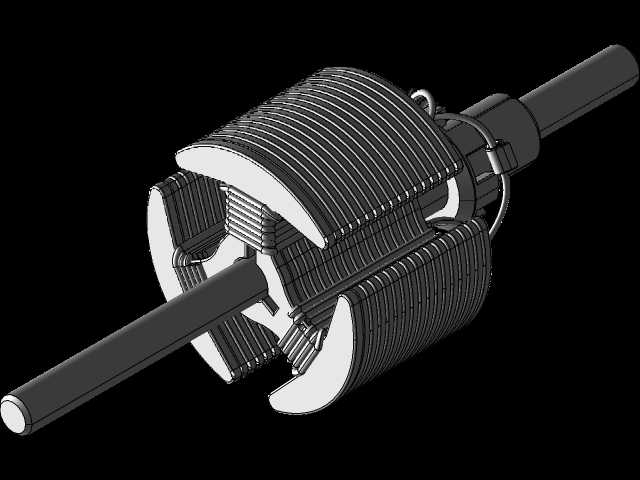

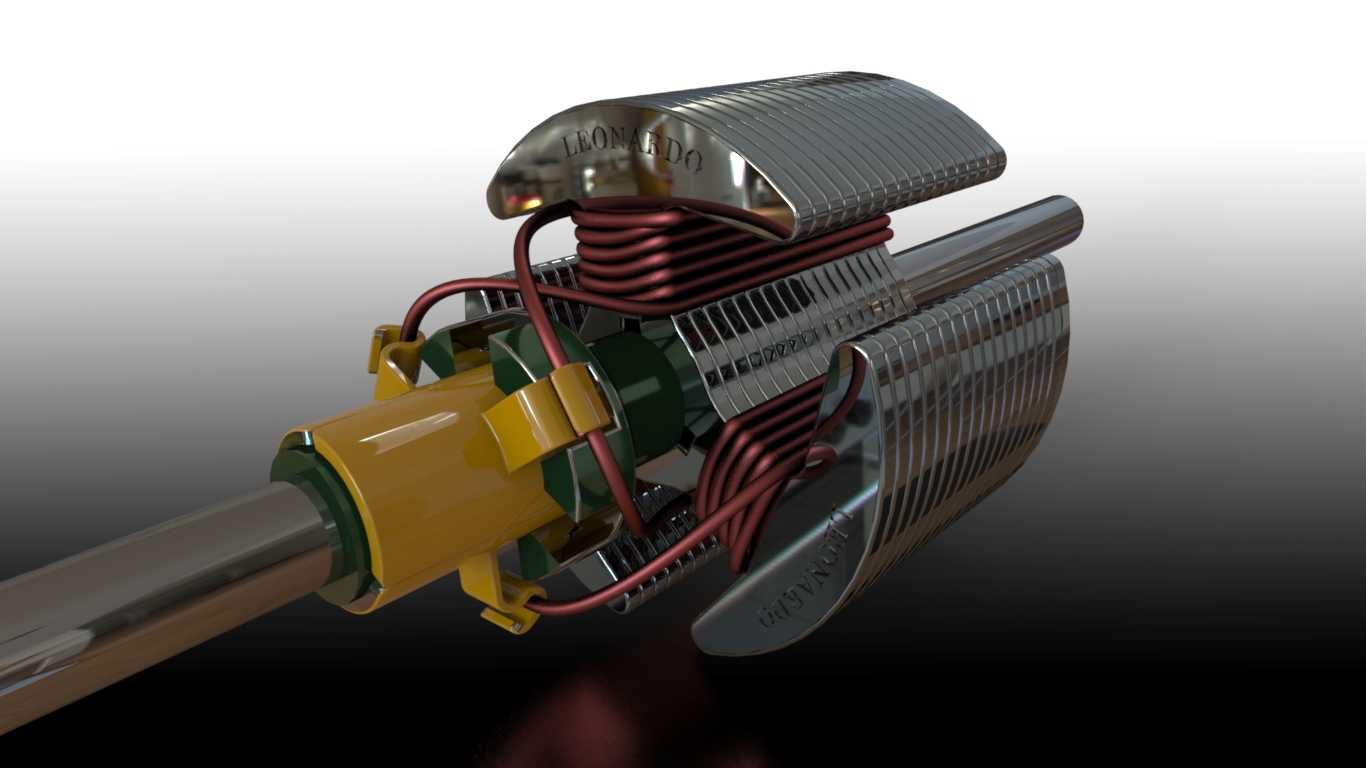

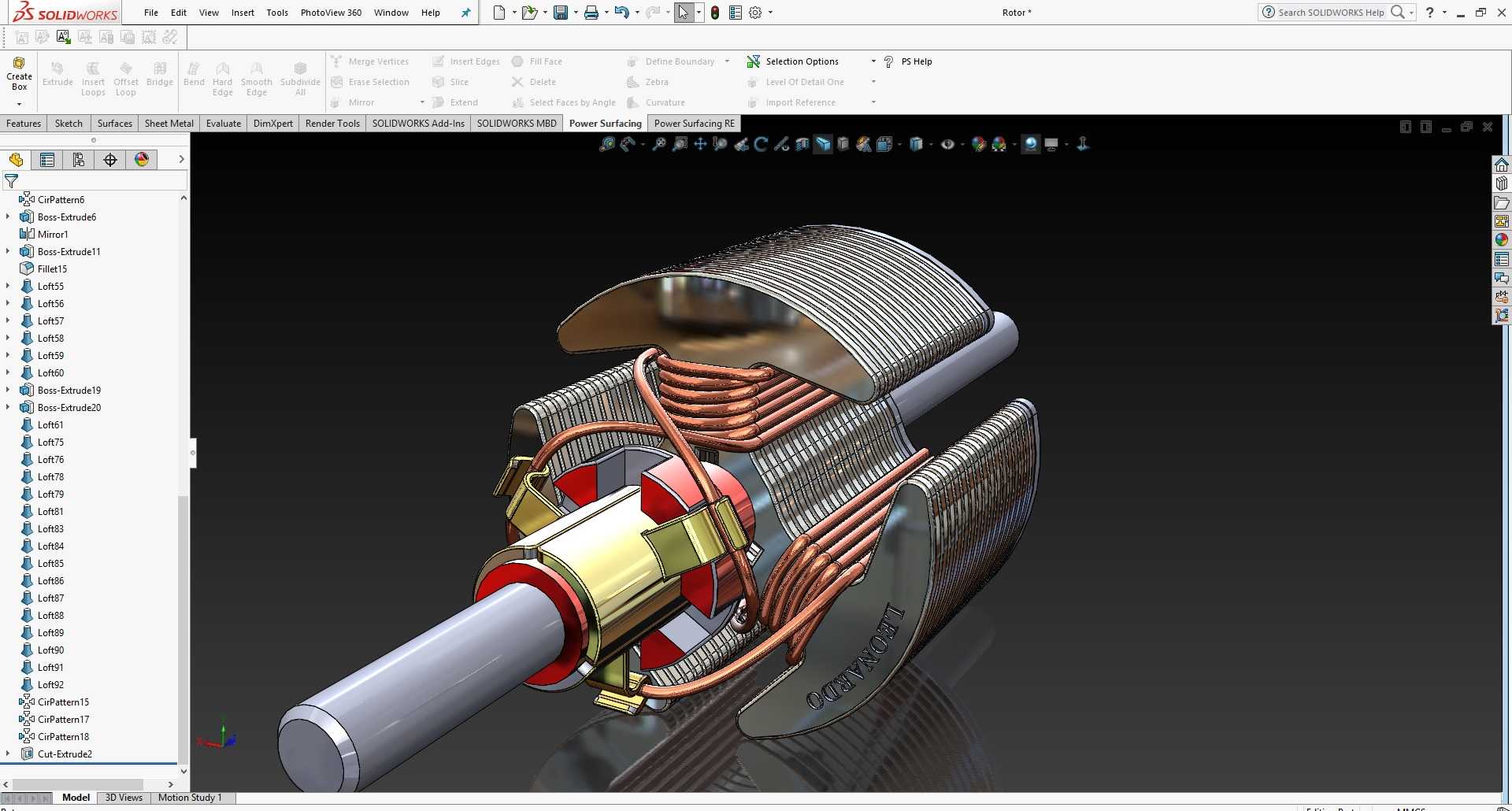

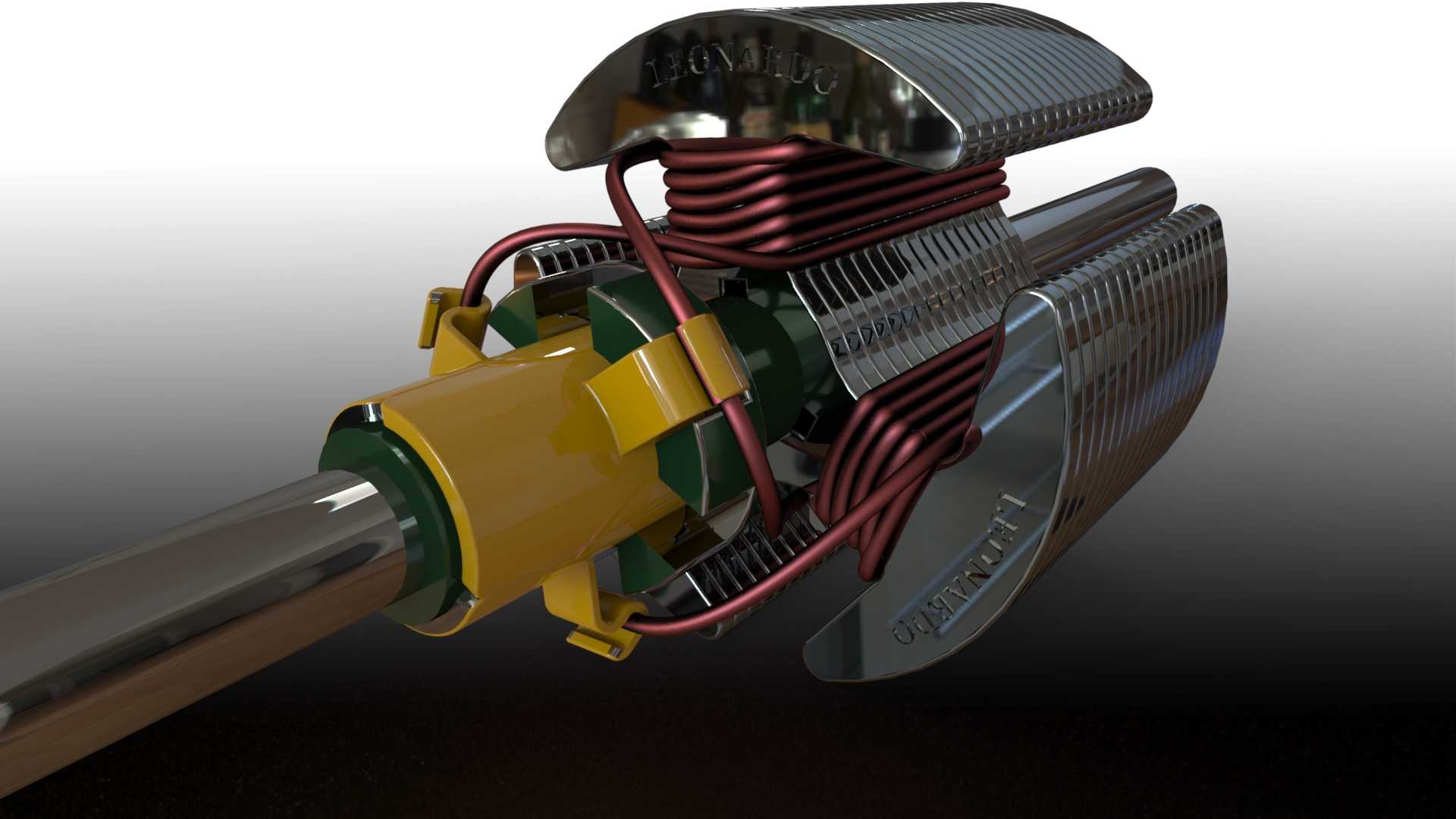

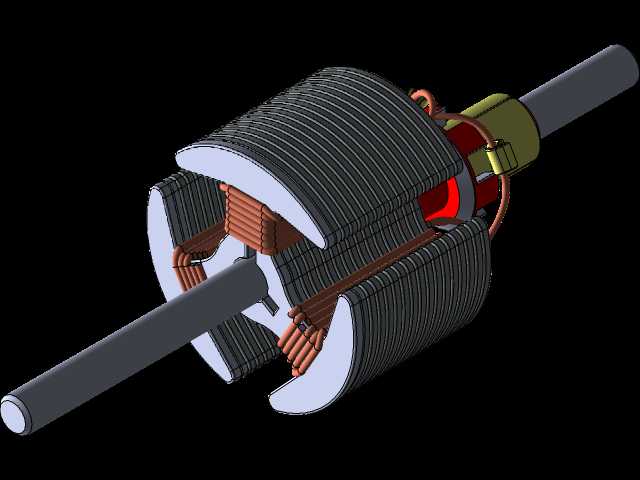

电机内部电枢转子结构三维建模

该转子是各类交直流电动机、同步发电机实现机电能量转换的核心运动部件，广泛应用于工业驱动电机、车用启动发电机、小型家用动力电机、工业伺服动力单元等场景中，是支撑电机输出旋转扭矩、完成电能与机械能相互转换的核心载体。在实际设备运行过程中，转子整体嵌套于电机定子内腔中，与定子绕组形成的旋转磁场保持均匀设计气隙，通过电磁感应作用在绕组中生成感应电流，载流绕组在磁场中受电磁力作用，最终带动转轴输出持续旋转扭矩，驱动后端连接的泵体、传动机构、执行部件完成预设作业动作。从功能特性来看，该转子采用转轴与铁芯叠压、绕组嵌装、换向结构集成的一体化设计，其中转轴采用高强度合金钢加工而成，两端预留标准轴承安装轴颈，可匹配常规深沟球轴承完成转动支撑，轴端预留键槽与连接轴伸，能够直接对接负载端的联轴器或传动齿轮，保障扭矩传递的可靠性；铁芯采用硅钢片叠压结构，可有效降低交变磁场下的涡流损耗与磁滞损耗，提升电机运行的能量转换效率；绕组采用高强度漆包线按预设排布规则嵌装于铁芯槽内，端部通过绝缘绑扎结构固定，可承受高速旋转下的离心力作用，避免绕组移位造成绝缘破损；端部换向结构与绕组端部可靠连接，可在直流电机场景下完成电流方向的切换，保障转子持续沿固定方向旋转。在设计思路上，该转子严格遵循中小型电机的通用安装边界进行参数匹配，整体外径与对应型号的定子内腔尺寸保持适配，单边气隙控制在合理区间，既避免气隙过大造成励磁电流升高、功率因数下降，也防止气隙过小导致转子转动时与定子发生扫膛摩擦；转子整体轴向长度与电机机座的安装深度匹配，两端轴承位的跨距经过动平衡校核，可在额定转速下保持平稳运行，降低运行过程中的振动与噪声。安装过程中，转子需预先完成两端轴承的压装，再整体穿入定子宫腔内，通过端盖完成轴承外圈的定位固定，保障转子与定子的同轴度符合设计要求，同时绕组端部与端盖内侧预留足够的安全绝缘距离，避免运行过程中发生绝缘击穿故障。该结构的转子可适配不同功率等级的动力设备，在工业生产线驱动、新能源车辆动力系统、小型电动工具、家用电气动力单元等场景中均能稳定发挥作用，其结构设计兼顾了电磁转换效率、机械结构强度与安装适配性，能够满足长期连续运行的可靠性要求。
