轧机传动用三层输出锥齿轮箱结构

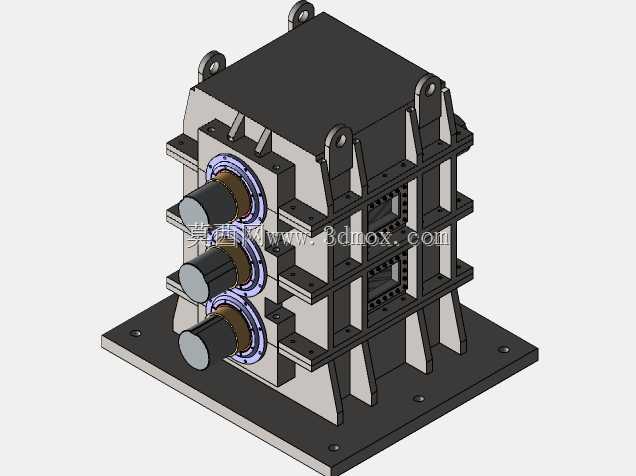

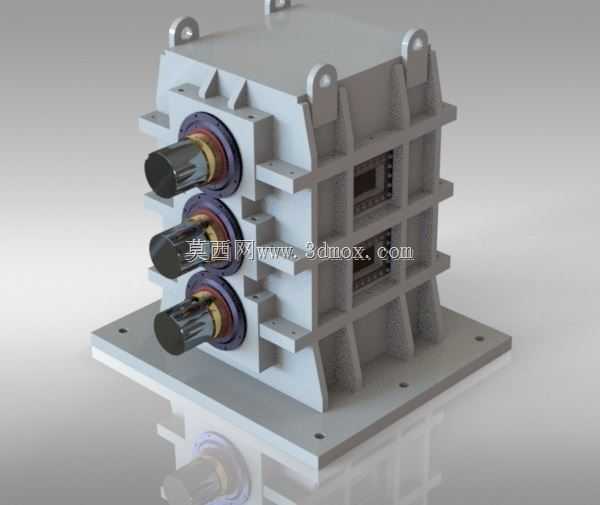

　　这套锥齿轮传动结构主要适配冶金轧机设备的动力分流需求，在热轧、冷轧生产线的轧辊驱动工位承担动力换向与扭矩分配作用，可将单路输入的动力同步传递给三层平行布置的输出轴，匹配轧机多辊系同步驱动的工况要求。从结构设计来看，箱体采用厚钢板焊接成型的框架式结构，侧壁设置多道横向加强筋，底座为整体式安装平板，预留的地脚螺栓孔可直接与轧机机架的安装基准面对接，安装时需保证输出轴轴线与轧辊轴线的同轴度误差控制在0.05mm以内，避免运转过程中出现附加径向载荷。三层输出轴采用等间距平行布置，轴端配置密封端盖与调心滚子轴承，可承受轧钢过程中产生的径向冲击载荷与轴向窜动力，轴承外侧设置的多层密封结构可阻挡轧制过程中产生的氧化铁皮、乳化液侵入箱体内部，

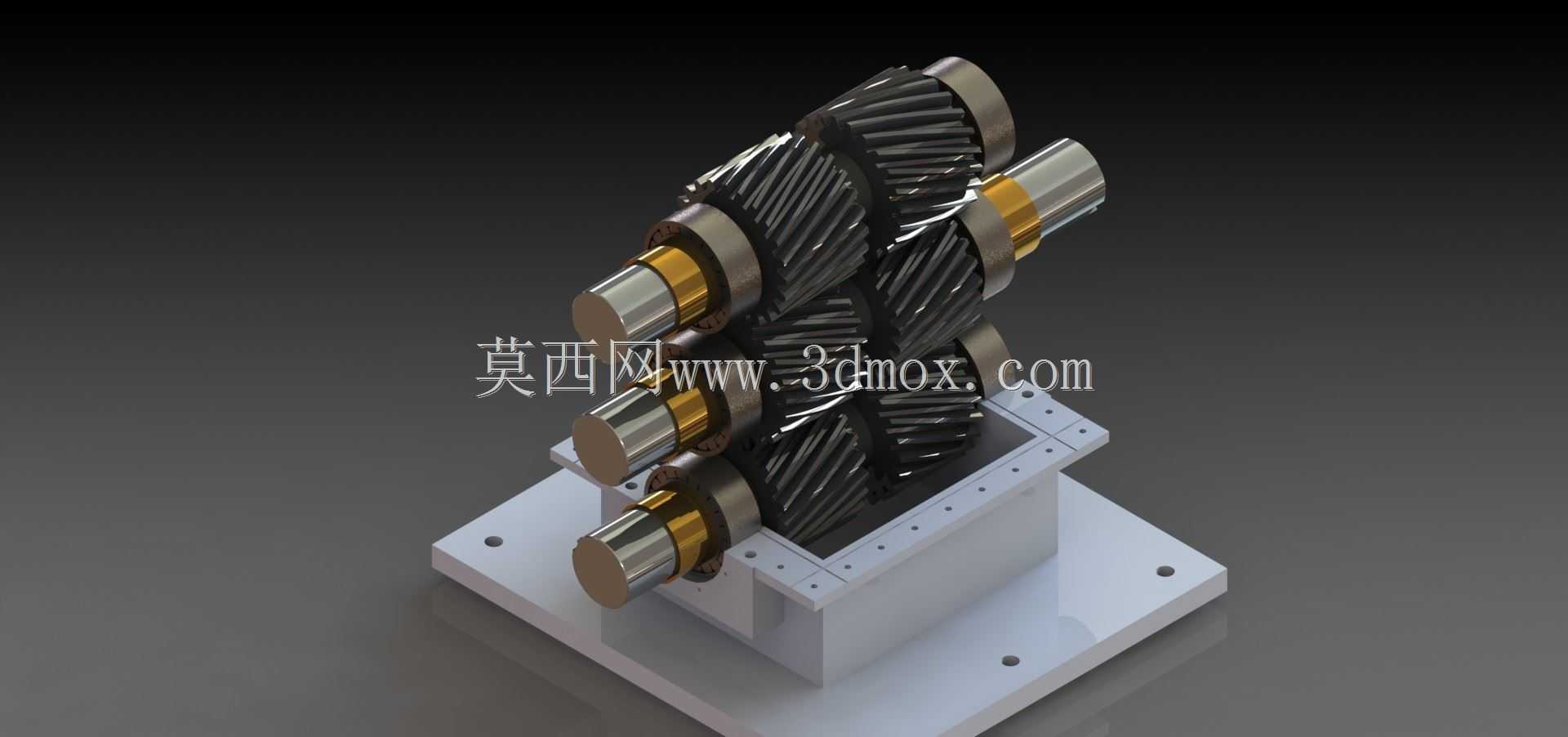

　　延长齿轮与轴承的使用寿命。设计过程中，锥齿轮的齿形采用渐开线锥齿修形处理，齿面做渗碳淬火硬化处理，可适配重载工况下的齿面接触强度要求，齿轮啮合侧隙控制在0.12-0.2mm之间，既保证传动过程中不会出现卡滞，也能减少正反转切换时的回程间隙。箱体顶部设置的吊装吊耳可满足整台齿轮箱的车间转运与现场安装吊装需求，吊耳的焊接位置经过重心核算，吊装时可保持箱体水平状态，避免输出轴与密封件受磕碰损伤。箱体侧面预留的观察窗口可在设备维护时直接观察齿轮啮合状态与润滑油位，无需拆解整个箱体即可完成日常点检作业。从安装边界来看，整体底座的安装孔位间距适配常规中小型轧机的机架安装尺寸，输出轴的轴伸直径、键槽尺寸符合冶金设备传动接口的通用标准，可直接替换同规格的老旧齿轮箱，无需对原有轧机机架做额外改造。传动结构的润滑采用油池飞溅润滑方式，箱体内腔的储油空间可保证齿轮啮合区始终浸没在润滑油液面以下，低速重载运转时也能形成稳定的油膜，降低齿面磨损速率。
