便携式四节AA串联6V电池仓结构设计

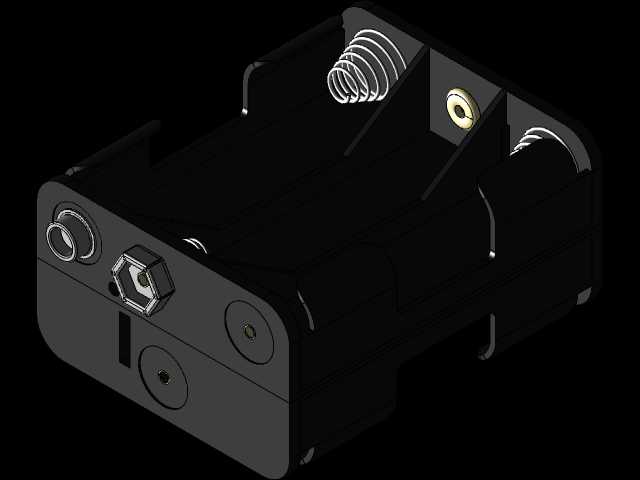

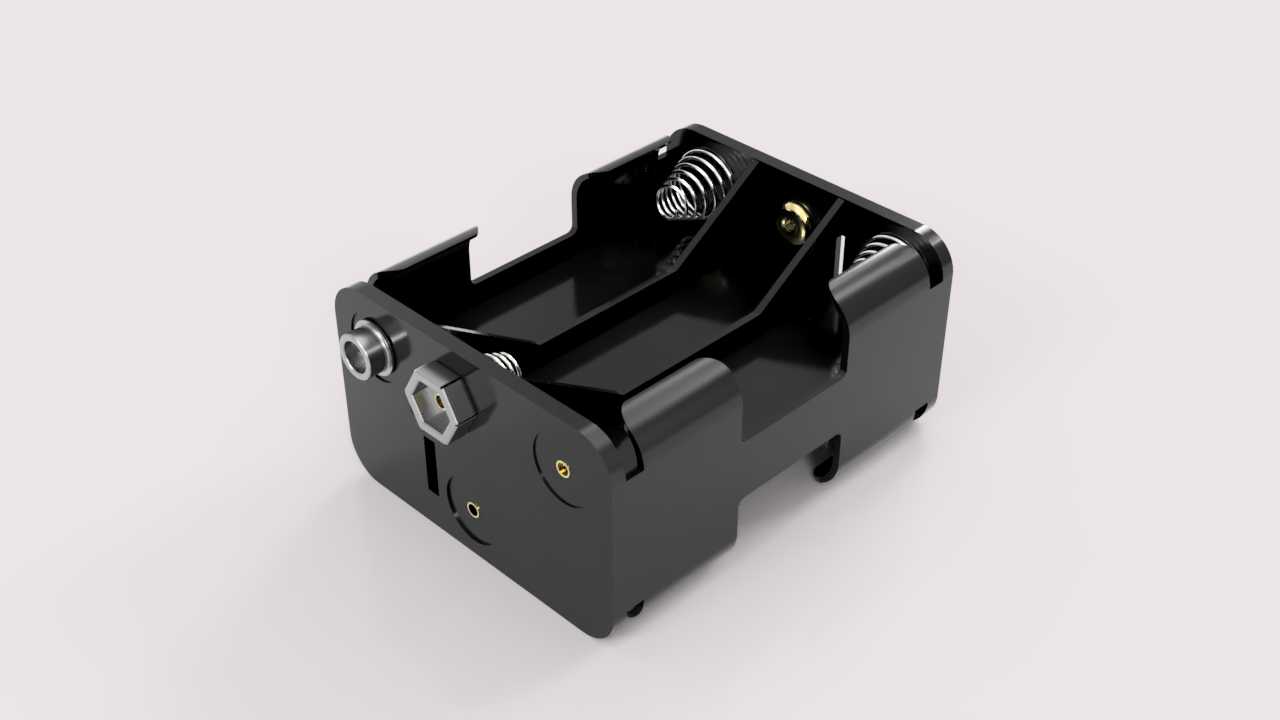

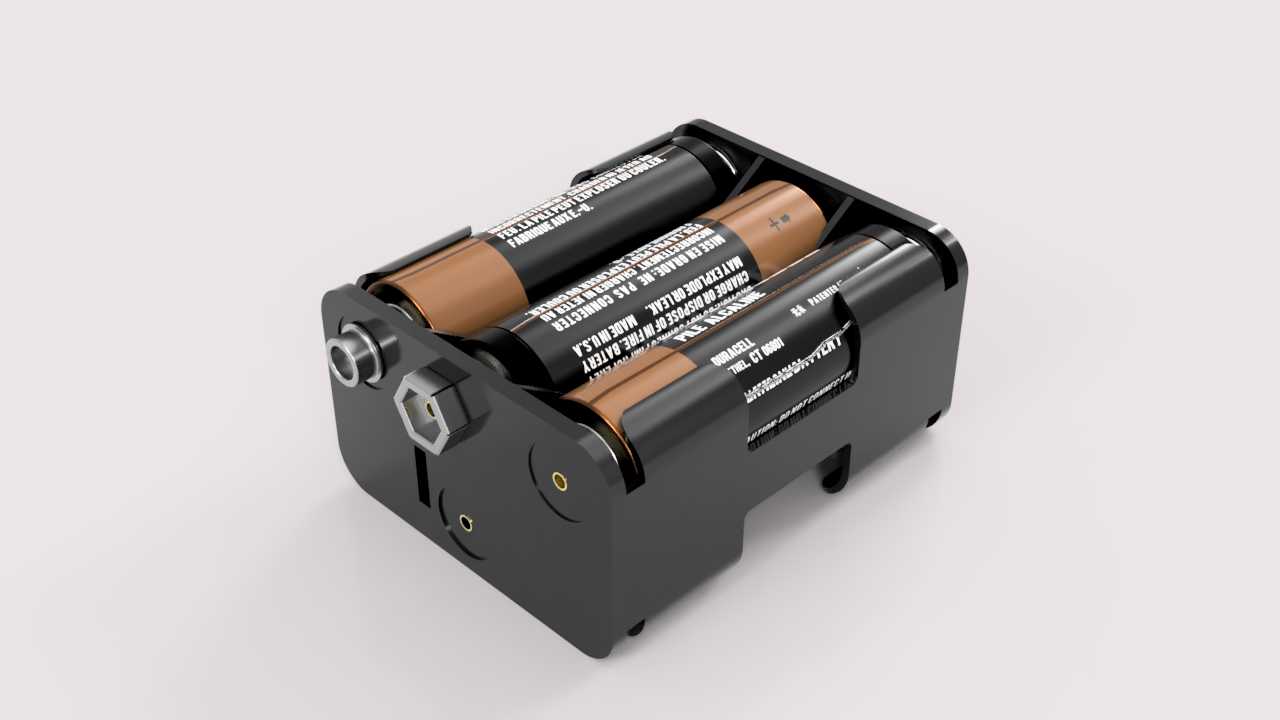

这款电池架是面向便携电子设备、小型检测仪器、户外手持终端等产品开发的内置供电固定组件，核心作用是承载四节AA规格干电池，通过串联结构输出6V直流电压，为低功耗便携类设备提供稳定的可拆卸供电方案，在民用消费电子、工业手持检测工具、户外应急小设备等场景中有着广泛的应用空间。从实际使用需求出发，这款电池架的设计首先围绕电池的可靠固定展开，整体采用一体式注塑成型的壳体结构，内部设置了与AA电池外径匹配的弧形定位槽，每节电池的安装位都做了限位挡边设计，能够避免设备在携带、移动过程中出现电池移位、接触不良的问题；电池接触端分别配置了镀金正极触点与弹簧式负极触点，弹簧结构可以抵消电池长度公差带来的装配间隙，保证不同品牌、不同批次的AA电池装入后都能实现稳定的电气连接，镀金触点则能降低接触电阻，减少长期使用后的氧化锈蚀问题，提升供电可靠性。在安装边界设计上，这款电池架充分考虑了便携设备内部的紧凑空间需求，整体外形采用规整的近似长方体结构，边角做了圆弧过渡处理，既避免了注塑件的锐边毛刺问题，也能更好地适配设备外壳的内部安装空间，壳体侧面预留了螺丝固定孔位，可以通过小规格自攻螺丝直接固定在设备内部的安装柱上，不需要额外设计复杂的固定结构，降低整机的装配难度；壳体上还设置了导线引出槽位，正负极的连接导线可以顺着槽位引出到设备的电路板端，避免导线被电池挤压破损，也能让内部走线更加规整。从设计思路来看，这款电池架没有采用额外的翻盖结构，而是依靠设备本身的后盖来实现电池的封挡，这样的设计既压缩了电池架本身的结构厚度，也减少了独立翻盖带来的零件数量，降低了组件的生产成本与装配复杂度；壳体上的金属触点都做了防脱出设计，在注塑成型时直接将触点嵌装在壳体内部，不会因为多次更换电池出现触点脱落、移位的问题；同时壳体上预留了极性标识位置，装配时可以清晰标注每节电池的正负极安装方向，避免用户装反电池损坏设备。这款电池架的结构设计充分平衡了可靠性、装配效率与成本控制，既能够满足便携设备日常使用中的抗振动、防接触不良需求，也能适配大规模量产的注塑加工工艺，是小型便携设备供电模块的成熟实用结构方案。
