HC-SR04超声波测距传感器结构设计

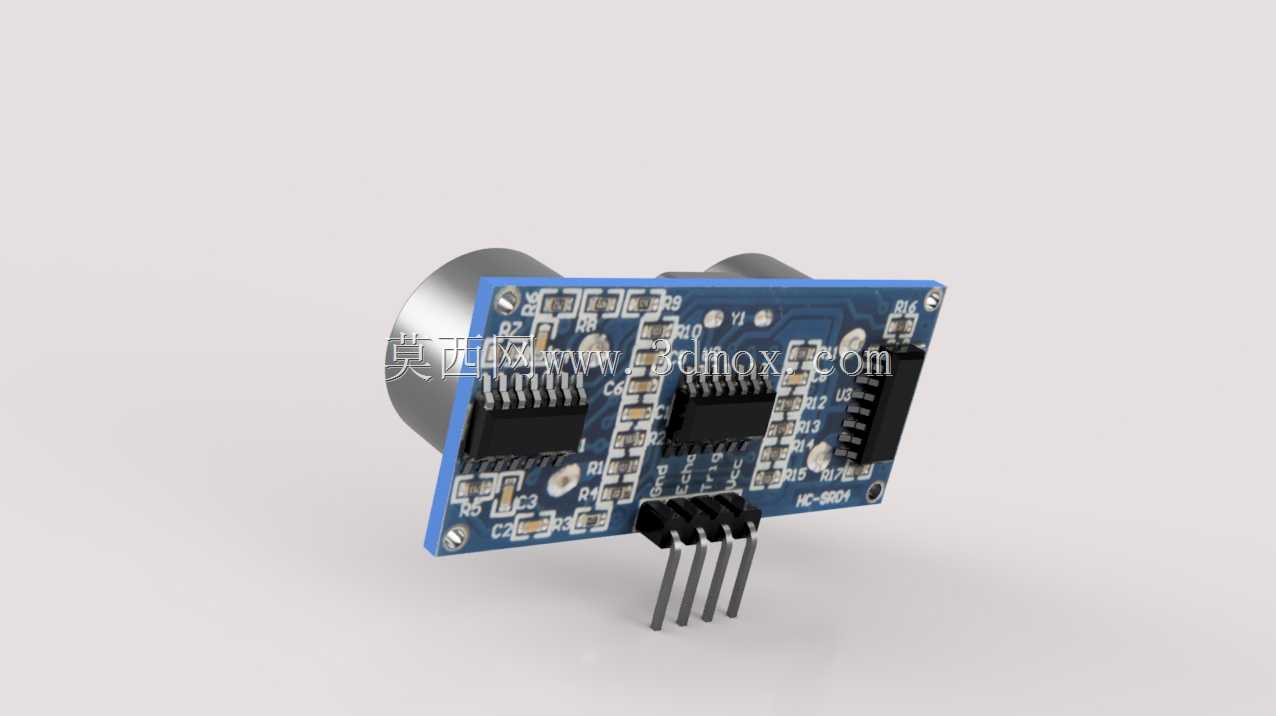

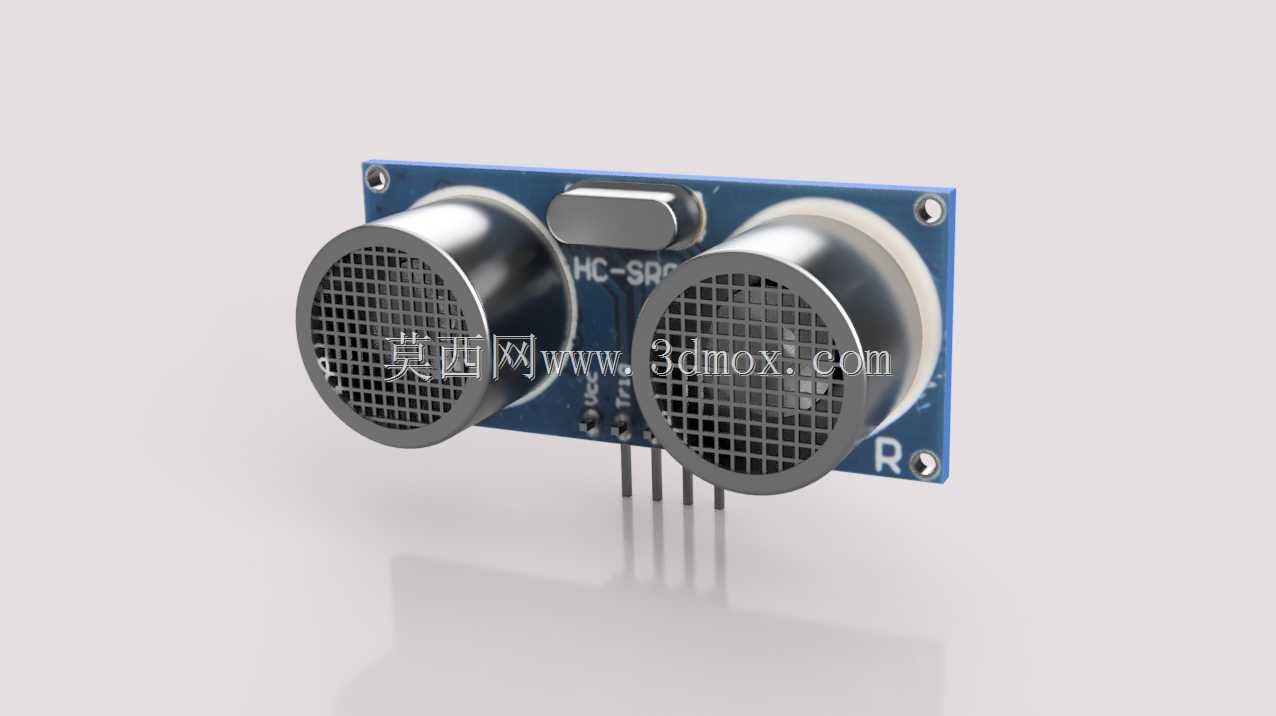

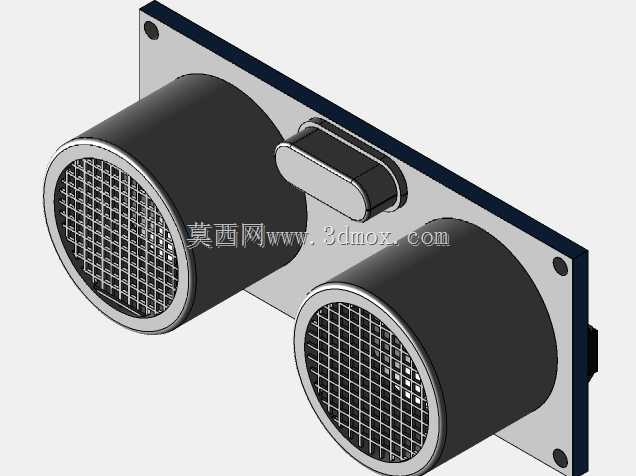

这款HC-SR04超声波测距模块是电子制作、机器人开发领域应用极为广泛的非接触式距离检测部件，其核心功能是通过发射并接收超声波回波，计算与前方障碍物之间的直线距离，无需与被测物体发生物理接触即可完成检测，适配各类需要避障、测距、液位检测的应用场景。在实际行业应用中，该模块常被集成到小型移动机器人的避障系统中，作为机器人感知周边环境的核心感知部件，帮助机器人在行进过程中识别前方障碍物并及时调整行进路线；也可用于智能小车的自动泊车辅助、简易液位检测装置、自动感应门禁的人体接近检测、工业流水线的物料到位检测等场景，凭借稳定的检测性能与低廉的成本，成为入门级测距方案的首选部件。从功能特性来看，该模块集成了超声波发射探头、接收探头、控制处理电路与接口引脚，工作时由控制电路驱动发射探头发送固定频率的超声波信号，当信号遇到前方障碍物后反射回来，由接收探头捕获回波信号，控制电路通过计算超声波从发射到接收的时间差，结合声速参数换算得到实际距离值，检测过程响应速度快，不受光线、被测物体颜色等因素干扰，在常规室内环境下检测稳定性出色。在产品设计思路上，整体采用PCB基板作为承载主体，将两个声学探头对称布置在基板正面两侧，左侧为发射探头、右侧为接收探头，两个探头之间预留足够间距避免发射信号直接串扰到接收端，探头采用金属网罩封装，既可以保护内部的压电换能元件，又不会阻碍超声波信号的收发；基板中部布置晶振、控制芯片等核心电路元件，基板边缘预留固定安装孔与直插式排针引脚，方便用户将模块直接插接在面包板或者焊接到自定义电路板上，降低用户的使用门槛。从外形尺寸与安装边界来看，该模块整体为矩形平板结构，探头部分的圆形直径为4厘米，模块整体厚度较薄，安装时可通过基板边角的两个固定孔使用螺丝完成紧固，安装时需要注意探头正前方不能有遮挡结构，需预留出超声波信号的发射与接收空间，避免结构件阻挡信号导致检测失效；排针引脚从基板下方引出，接线时需预留足够的接线空间，避免引脚与周边金属结构发生短路。
