三轴数控铣刨机承载机架结构设计

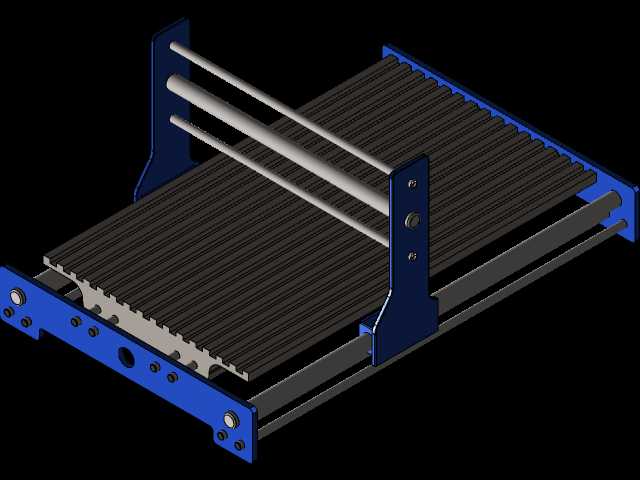

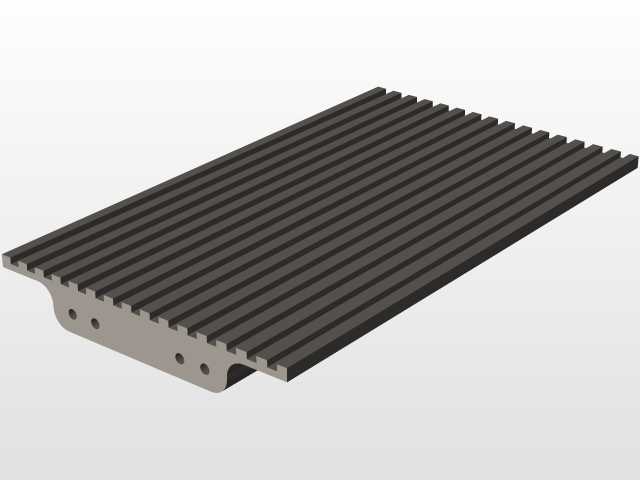

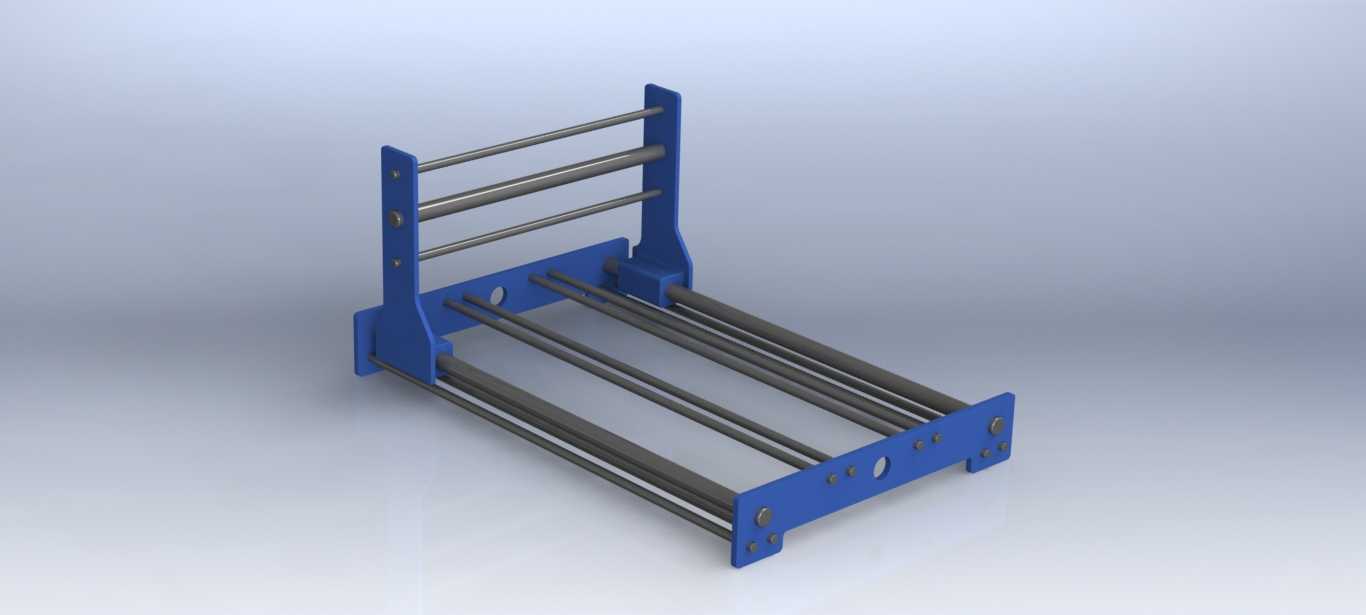

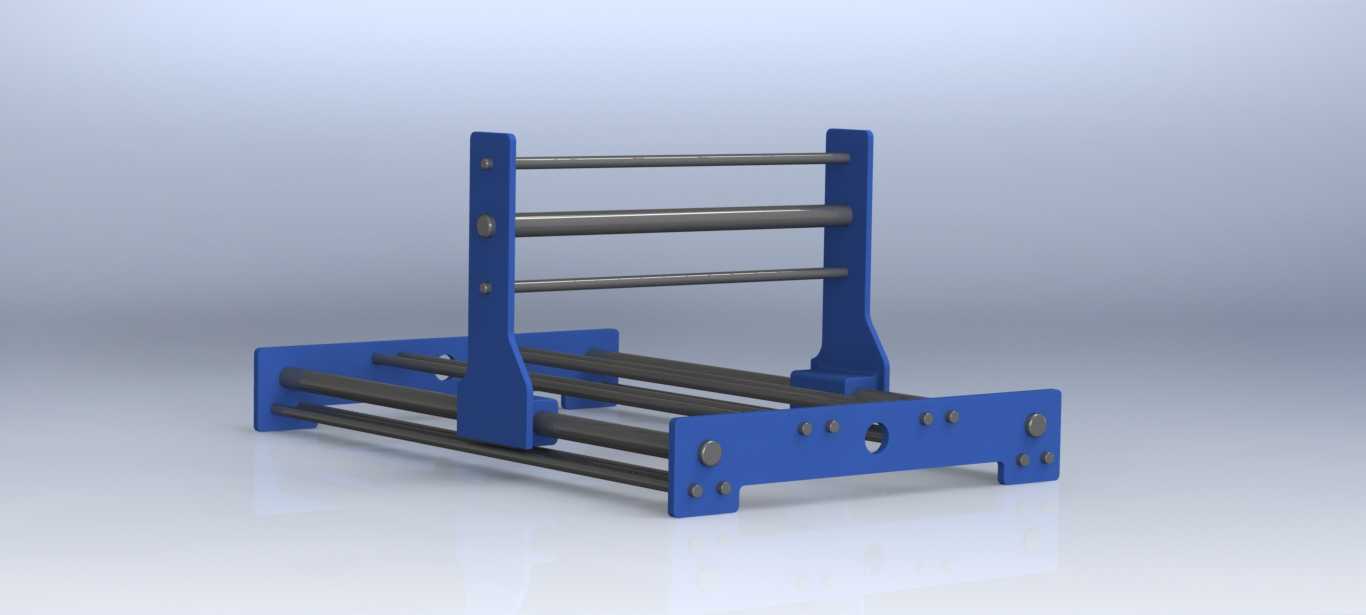

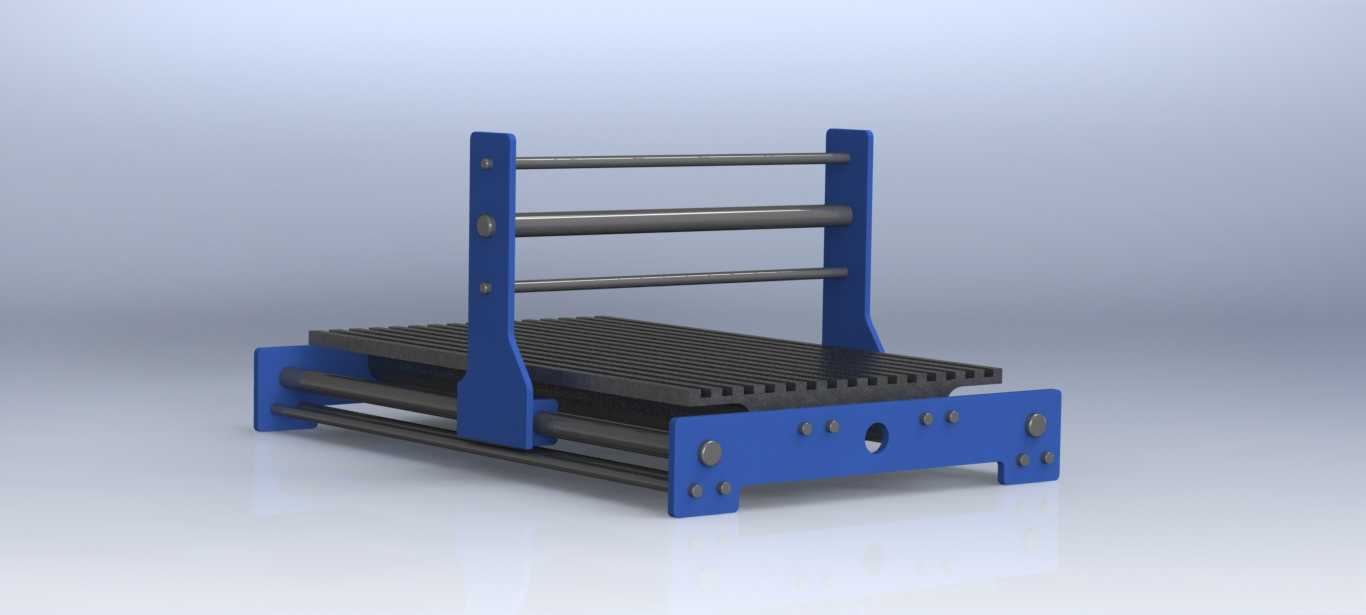

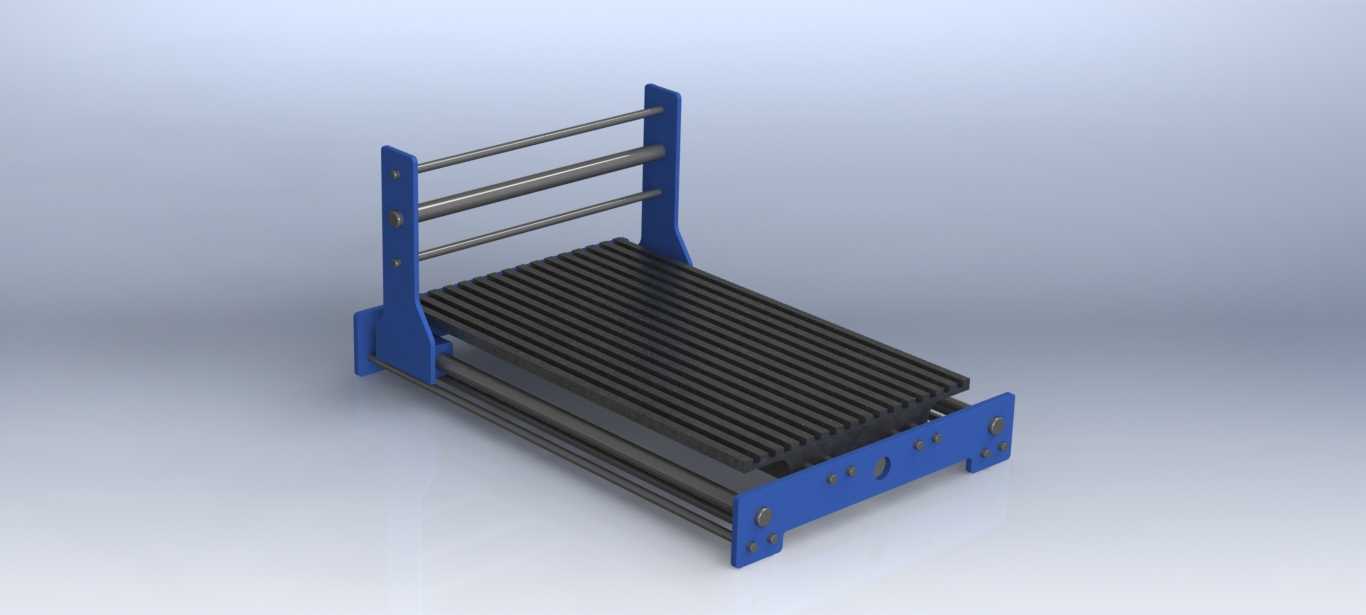

该机架作为三轴数控铣刨设备的核心承载基体，主要应用于小型精密零件铣削加工、铝型材开槽刨削、小型模具型腔修铣等加工场景，是桌面级及小型立式数控铣刨设备的核心支撑结构，承担着承载加工工件、固定运动轴系、保障加工进给精度的核心作用，能够适配小尺寸有色金属工件、非金属板材的多工序铣刨加工作业，在小型加工工坊、职业院校实训教学场景、个人精密加工创作场景中都能发挥稳定的支撑作用。从功能特性来看，该机架采用分体式组合承载结构，下部为镂空式铝框工作台基体，工作台面设置等距排布的T型槽结构，可通过配套压块快速装夹不同外形的待加工工件，适配异形件、平板件、条形型材的装夹固定需求；两侧立式支撑臂与下部工作台基座采用螺栓刚性连接，支撑臂上预留多组光轴安装孔位，可分别搭载X、Y、Z三个进给方向的直线光轴导轨，为进给滑台提供稳定的运动导向基准，基座前端预留的多组安装孔位可用于固定进给驱动端的丝杠支座、驱动电机安装座以及行程限位开关组件，保障各运动轴的运行边界可控。在设计思路上，该机架优先兼顾刚性与轻量化需求，主体支撑部位采用加厚板材折弯成型结构，在受力集中的支撑臂与基座连接位置、导轨安装孔位周边做了加厚凸台处理，避免长期受切削载荷作用出现结构形变；工作台区域采用镂空式铝框设计，在保障台面承载刚性的前提下有效降低整体结构重量，同时镂空结构可方便加工过程中切削碎屑的下落排出，减少碎屑在台面积聚对进给运动造成的干扰；整体结构采用模块化拼接设计，各连接部位均采用标准化紧固件连接，无需复杂焊接工艺即可完成组装，也方便后期根据加工需求调整支撑臂高度、更换不同规格的导轨组件，拓展设备的加工行程范围。从安装边界来看，该机架整体为矩形规整结构，下部基座的安装孔位按照标准小型数控设备的安装间距设置，可直接固定在通用机床减震垫铁或定制设备台架上，两侧支撑臂的安装间距预留了足够的进给运动空间，可适配行程范围内的主轴滑台安装，工作台面的T型槽间距符合通用工装夹具的安装尺寸标准，无需额外改造即可搭配通用型机床压板、平口钳等工装使用，整体安装边界规整，无外凸的异形结构，能够适配多数小型加工场地的空间摆放需求，不会占用过多的作业空间。
