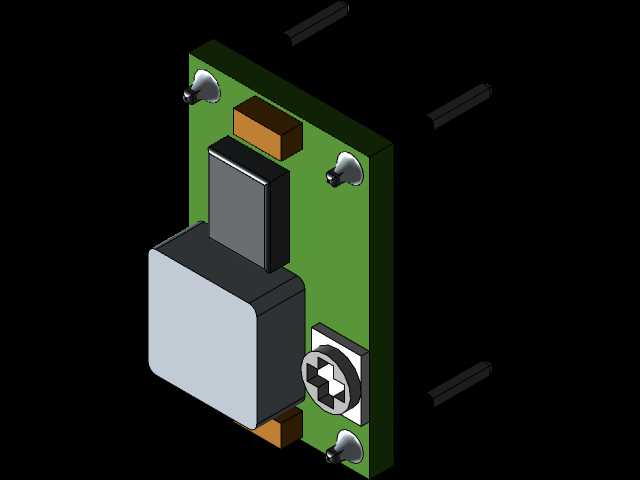

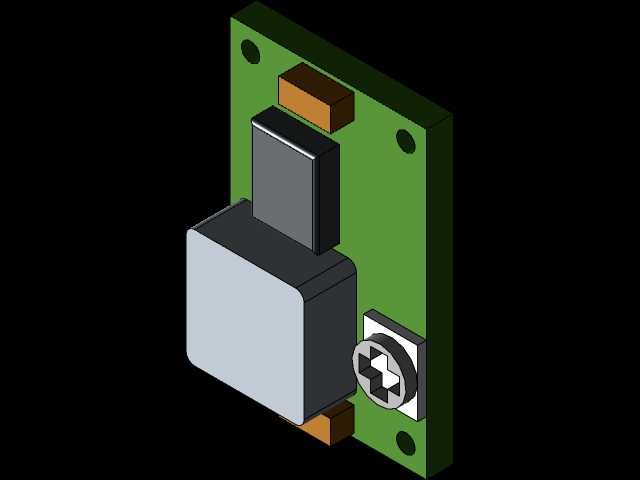

小型降压电源转换模块结构设计

这款小型降压转换模块的三维结构设计，主要面向小功率直流电源变换的各类应用场景，常见于便携电子设备改装、小型物联网终端供电、低压工控模块电源适配、DIY电子制作项目等领域，能够在紧凑的安装空间内完成直流电压的降压转换，为后端负载提供稳定的低压直流供电。在实际使用场景中，这类小型Buck模块常被用于替代体积更大的线性稳压方案，在输入电压高于负载需求电压的场合，实现高效的电压转换，相比传统线性稳压器件，其发热更低、转换效率更高，适合长时间连续工作的低压供电场景。

从功能特性来看，该模块集成了功率变换主芯片、储能电感、输入输出滤波电容、电位调节器件以及接线端子，能够通过板载电位器实现输出电压的连续可调，适配不同负载的电压需求。设计过程中，采用卡尺实测逆向建模的思路，对模块上的核心部件进行1:1的尺寸还原，重点还原PCB板的外形轮廓、安装孔位坐标、各核心元器件的占位尺寸与高度边界，没有做冗余的细节刻画，所有结构尺寸均围绕PCB封装适配需求展开，能够直接用于电路板布局阶段的干涉检查、安装空间预留，帮助结构设计人员在整机布局阶段提前确认模块的安装位置，避免后续打样出现元件干涉、空间不足的问题。

在外形尺寸与安装边界方面，模型完整还原了模块的矩形PCB外形，四个角的固定孔位位置、孔径大小均与实物匹配，板上最高元件为功率电感，其顶部到PCB板面的高度为模块的最大高度边界，输入输出接线端子位于板边一侧，预留了接线操作的空间余量，电位调节旋钮的位置也做了准确还原，方便设计人员在外壳设计时预留调节开口。整个模型的结构设计完全服务于整机结构适配需求，没有添加多余的装饰性结构，所有尺寸参数均来自实物测量，能够准确反映模块的实际安装占用空间，帮助设计人员在产品开发初期完成电源模块的布局选型，提前评估安装空间是否满足要求，减少后续样机调试阶段的结构修改工作量，提升产品开发的效率。
