FC-07有源蜂鸣器报警模块结构设计

这款FC-07蜂鸣器模块是面向嵌入式控制、电子实训、小型自动化警示场景设计的声响输出器件，核心功能是在接收到主控端输出的高低电平触发信号后，发出固定频率的蜂鸣警示音，可广泛应用在智能家居故障提示、工业设备运行状态告警、教学实验平台信号反馈、小型消费电子操作提示、安防装置入侵警示等场景中，替代传统需要复杂驱动电路的独立蜂鸣元件，降低开发者的电路设计门槛。

从功能特性来看，该模块采用板载一体化驱动设计，将蜂鸣发声单元、信号限流元件、触发控制元件、接线排针全部集成在单块PCB基板上，用户无需额外搭建三极管驱动电路，仅需通过排针连接电源、地与信号触发端即可正常工作，支持3.3V与5V主流主控电平匹配，可直接对接Arduino、STM32、51单片机等各类常用控制板卡，触发响应延迟低于10ms，发声响度足以覆盖10平米内的室内空间，满足近距离警示提示的需求。

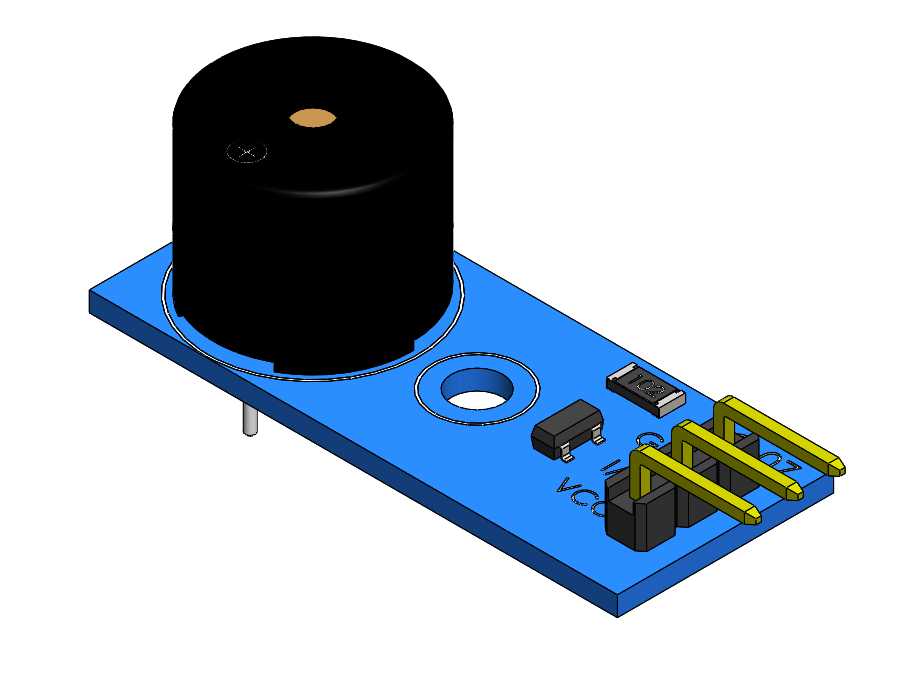

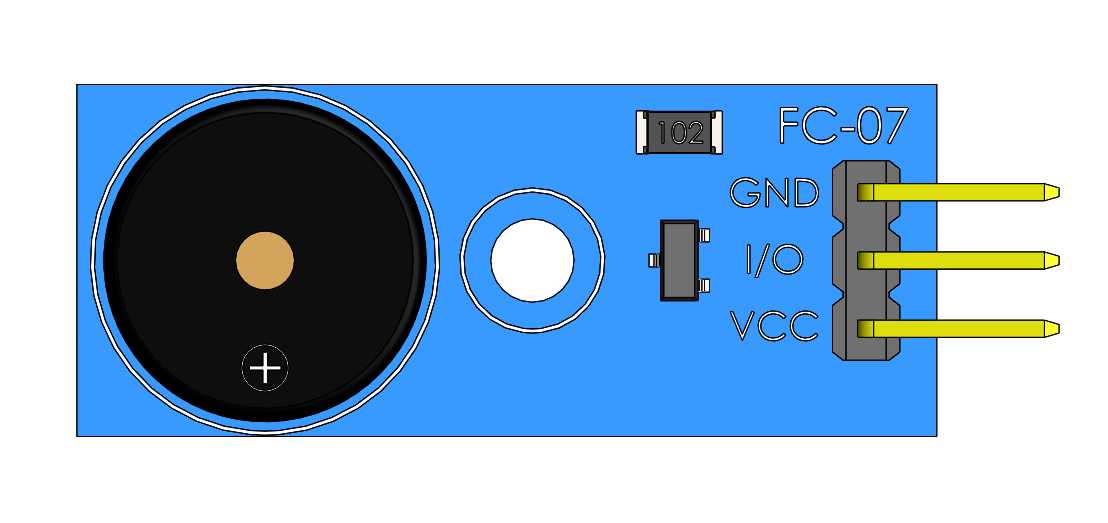

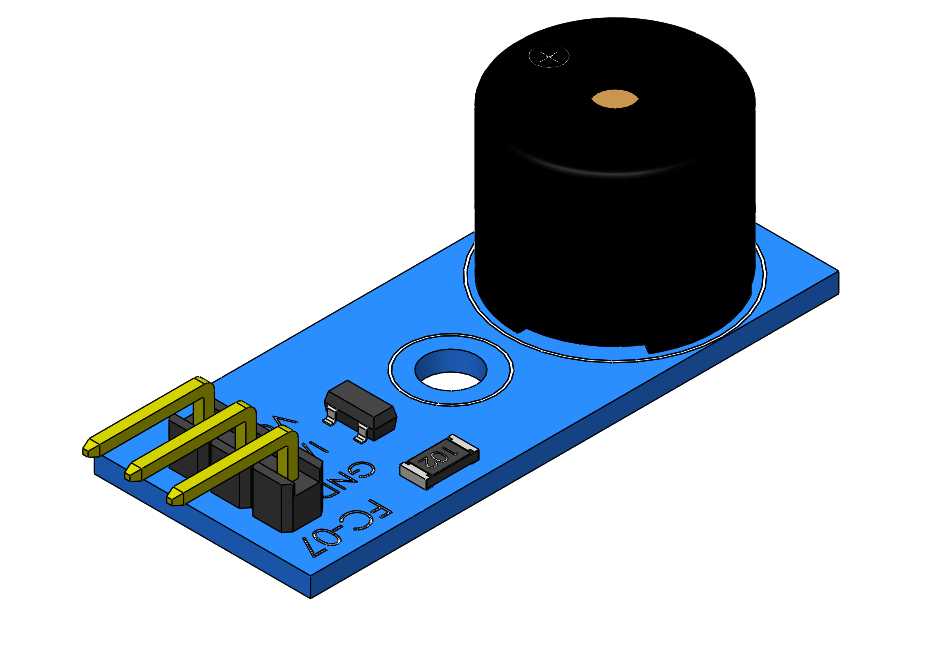

在设计思路上，这款模块优先兼顾了易用性与安装适配性：PCB基板采用长条形布局，发声单元布置在基板一端，排针接口布置在基板另一端，避免接线操作遮挡发声孔影响声响传播；板载预留的圆形安装孔位于基板中部，可兼容M3规格的螺丝固定，适配面包板插接、螺丝锁付、胶粘固定等多种安装方式；板上的电子元件全部采用贴片工艺布置在基板同侧，排针采用直插式设计，既支持直插面包板快速搭建实验电路，也支持焊接引线接入成品设备内部，元件排布避开了安装孔位与蜂鸣器的发声共振区域，避免长期震动导致元件虚焊脱落。

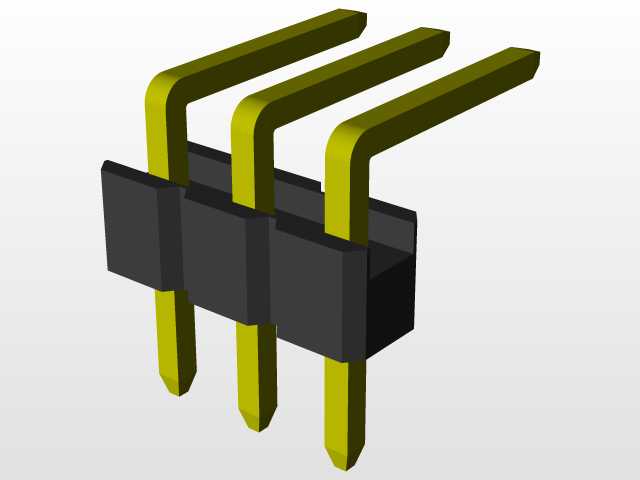

从安装边界与尺寸设计来看，模块整体外形规整无突出异形结构，蜂鸣器圆柱主体高度控制在常规电子元件的安装限高范围内，不会与周边插接的其他板卡产生结构干涉；排针引脚采用标准2.54mm间距设计，完全匹配通用面包板、杜邦线的接口规格，安装时仅需预留略大于基板长宽的平面空间，同时在蜂鸣器发声方向预留不小于5mm的无遮挡空间，即可保证声响正常传播，不会出现闷音、响度不足的问题。模块的PCB边缘做了圆角处理，避免安装调试过程中尖锐边角划伤操作人员，整体结构紧凑，既适合学生电子实训使用，也可直接集成到小型量产电子设备中作为声响提示单元使用。
