欧姆龙G3MB-202P固态继电器模块结构设计

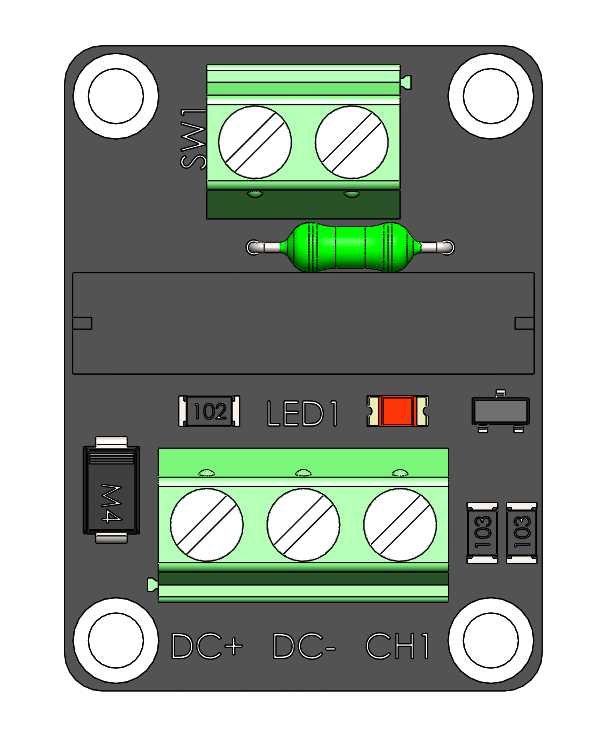

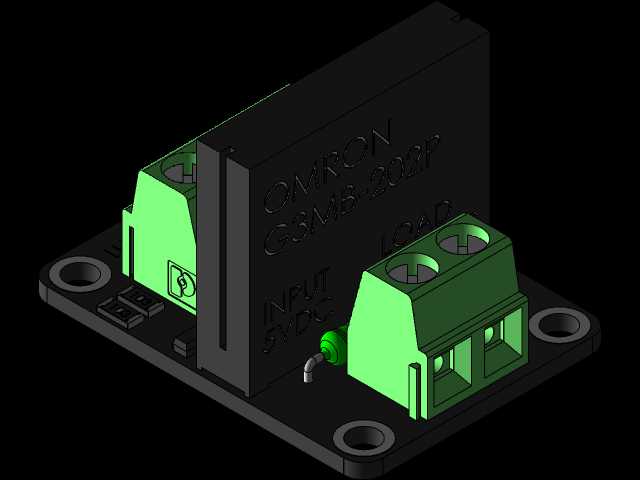

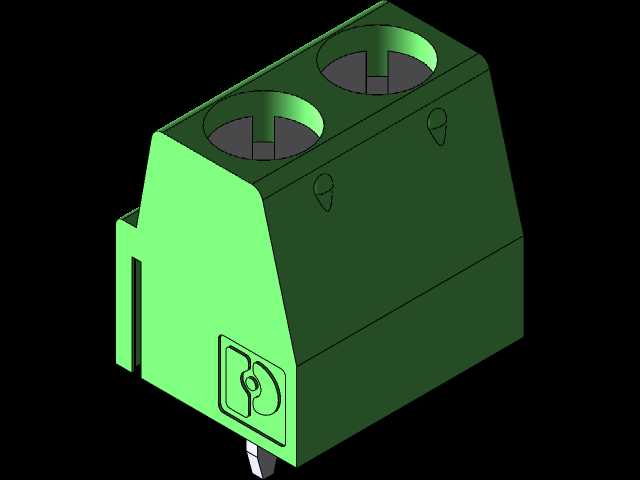

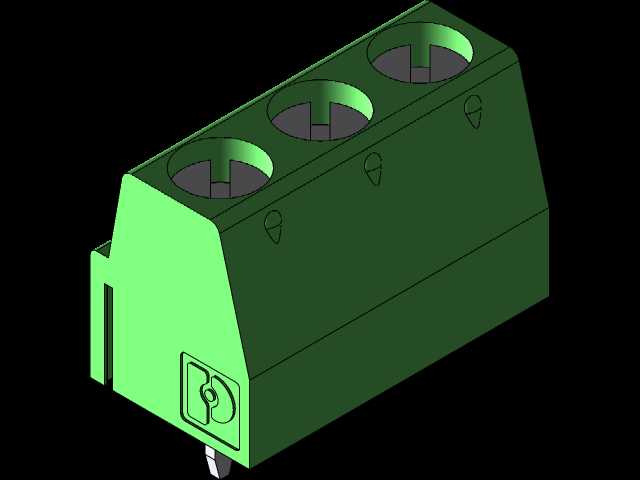

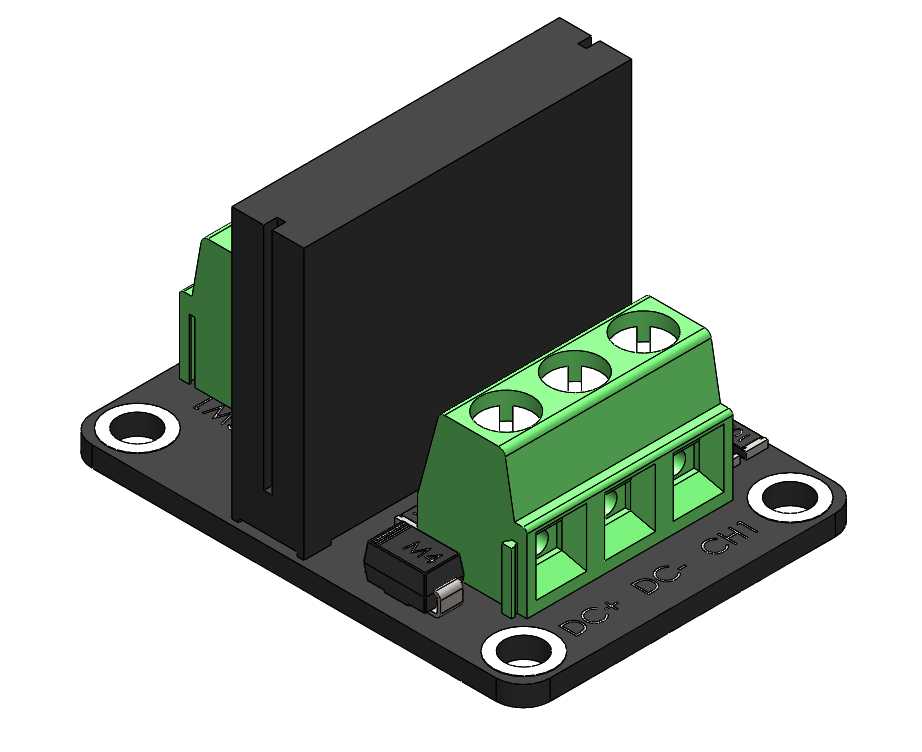

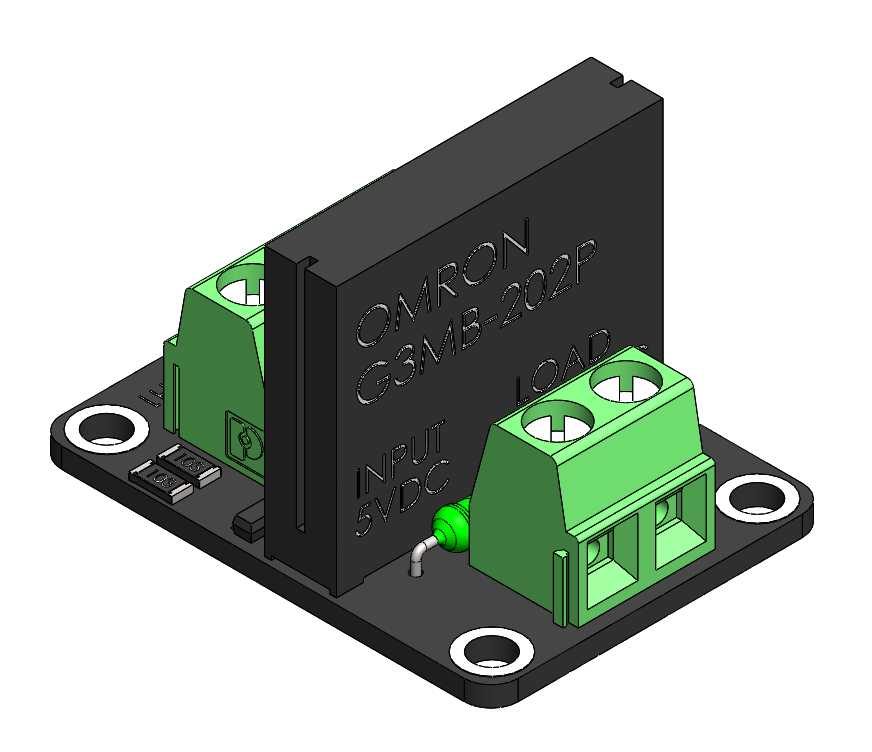

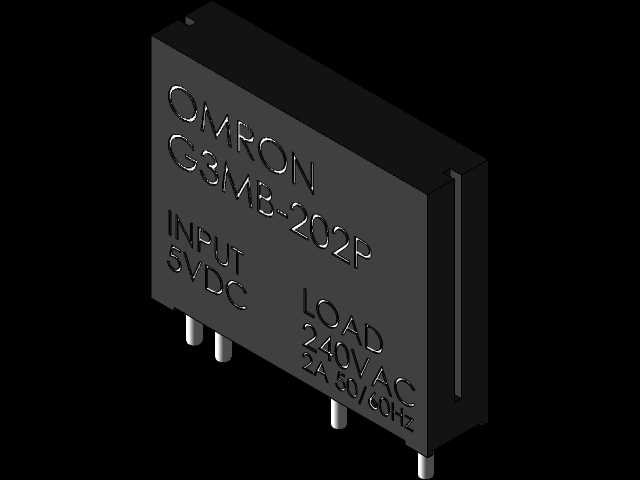

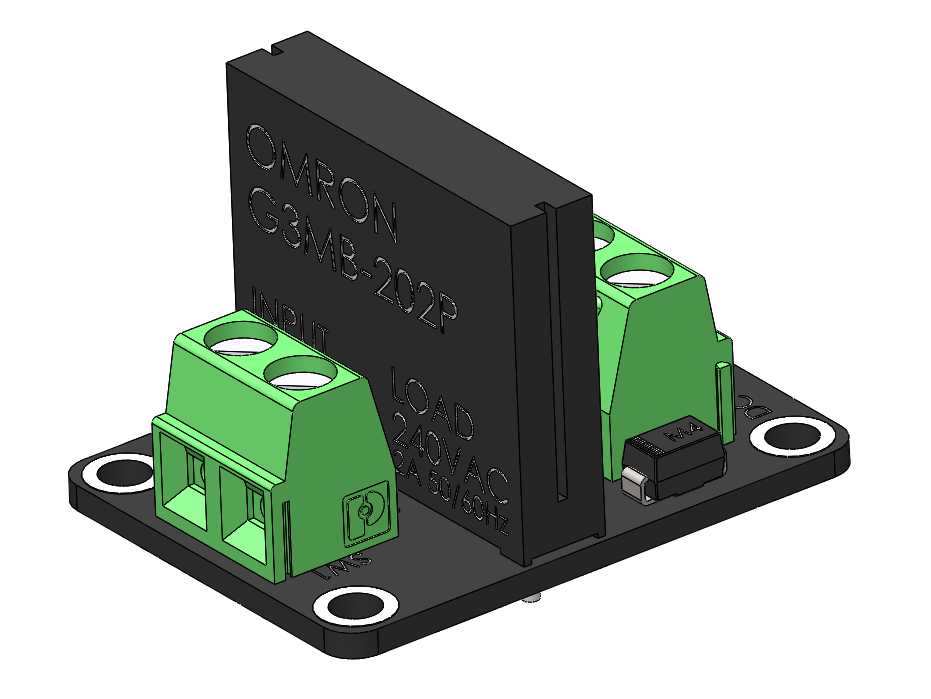

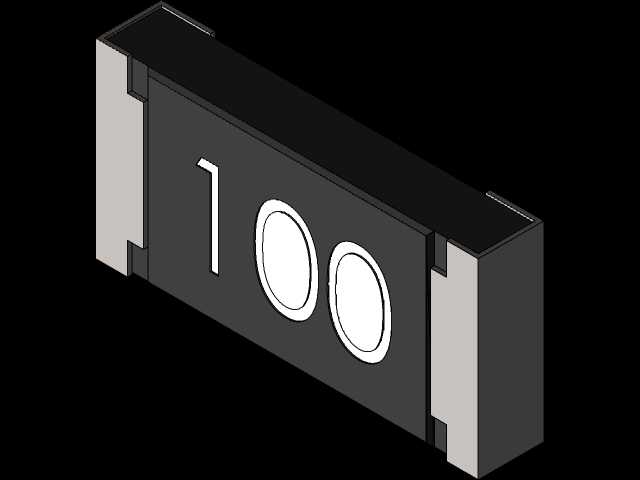

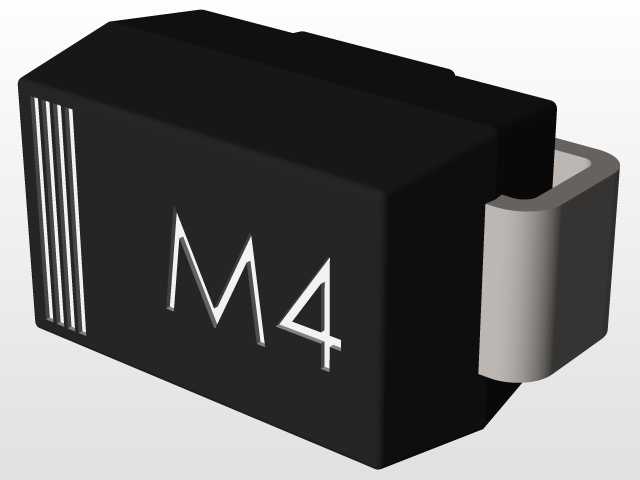

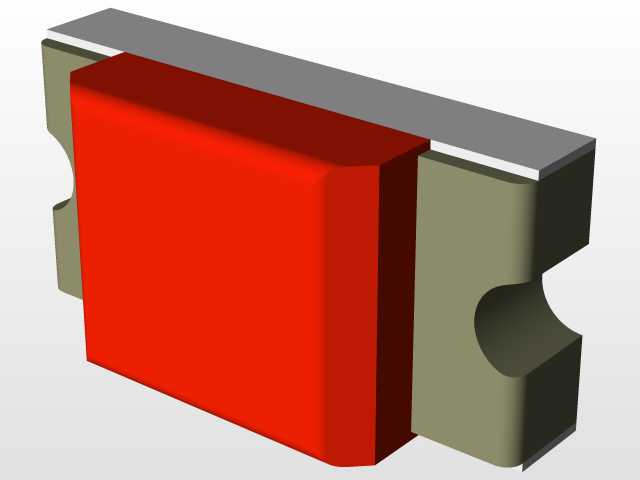

这款固态继电器模块是工控电路控制场景中常用的小功率通断元件，主要应用在小型自动化设备的信号回路、低压负载通断场景中，常见于DIY工控小装置、小型实验台电路、智能家居控制模组、Arduino等开源硬件拓展控制回路里，用来替代传统电磁继电器实现无触点的电路通断控制，避免机械触点拉弧、磨损、吸合抖动的问题，提升小功率负载控制的稳定性与使用寿命。该模块核心为欧姆龙G3MB-202P固态继电器本体，输入侧适配5V直流控制信号，可直接匹配常规单片机IO口的输出电平，无需额外增设电平转换电路，输出侧可承载250V交流回路下最高2A的负载通断需求，能够直接驱动小型电磁阀、指示灯、小功率交流风机、低压照明模组这类常见小功率负载，实现弱电控制强电的电气隔离，避免强电回路串入控制侧损坏核心控制元件。从设计结构来看，模块采用一体化载板布局，将继电器本体、输入输出接线端子、状态指示元件、安装固定结构整合在同一块黑色绝缘基板上，输入与输出端子分置继电器本体两侧，清晰区分控制侧与负载侧的接线区域，避免接线时出现强弱电混接的安全隐患；接线端子采用绿色螺钉压接式端子，接线时无需额外焊接，直接将剥好的导线插入端子孔拧紧螺钉即可完成接线，适配现场快速布线、后期检修拆换的需求，端子的接线孔径可覆盖0.5-1.5平方毫米的常规导线，满足小功率回路的载流要求。安装边界方面，基板四角设置了带金属衬套的圆形安装孔，可直接通过M3螺钉将模块固定在设备的安装板、电控箱导轨安装座或者3D打印的定制支架上，四个安装孔的孔位间距经过标准化设计，匹配通用小型电子模块的安装孔距规范，无需单独定制安装位即可适配多数常规电控安装场景；模块整体外形紧凑，继电器本体凸起于基板表面，整体高度控制在较低范围内，可适配狭小的电控箱内部安装空间，不会与周边其他元件产生空间干涉。模块在输入侧增设了工作状态指示结构，当控制侧输入有效导通信号时，指示元件点亮，可直观反馈继电器的工作状态，方便现场调试时快速排查回路通断问题，无需额外借助万用表测量回路状态，大幅提升现场调试与故障排查的效率。载板上的走线布局充分考虑了强弱电隔离要求，控制侧与负载侧的走线间距满足电气安全间隙规范，避免高压侧沿面爬电影响控制回路安全，基板采用阻燃绝缘材质，可耐受常规工控场景下的温度变化与电气冲击，适配多数常规工业环境、民用智能控制场景的使用要求。
