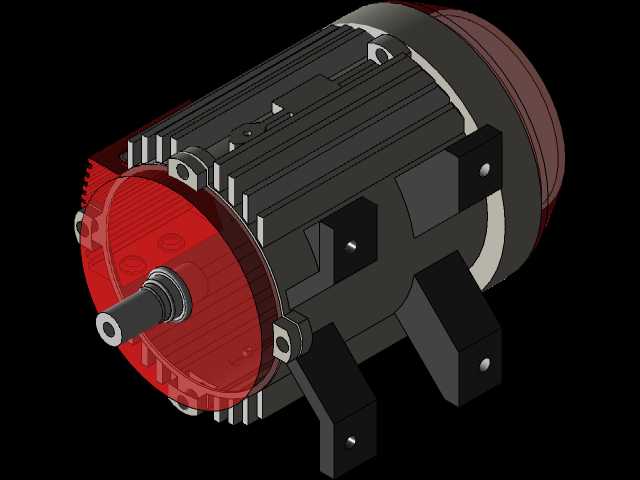

西门子112M IM B3三相异步电动机机架结构

这款电动机机架结构主要面向工业常规传动场景设计，可适配风机、水泵、输送线、小型机床主轴等各类需要恒定转速动力输出的通用工业设备，作为动力单元的承载基体，承担着固定电机定子组件、支撑转子转轴、匹配设备安装接口、保障运行稳定性的核心作用，是三相异步电动机实现可靠落地安装的关键结构部件。从功能特性来看，该机架采用底脚式安装结构设计，对应IM B3安装形式，适配绝大多数卧式安装的工业设备工位，机架本体预留了定子铁芯的装配定位止口，端盖连接位设置了均匀分布的紧固螺孔，能够保证端盖装配后与定子、转子的同轴度，减少转子运行时的径向跳动，降低运转噪音与轴承磨损。机架表面设计有平行排布的散热筋结构，能够在电机运行过程中增大与空气的接触面积，配合转子尾部自带的风叶实现空气对流散热，避免电机长时间满载运行时出现绕组过热的问题，提升连续作业的可靠性。从设计思路层面，该机架完全遵循对应品牌同机座号电机的尺寸规范进行结构还原，所有安装孔位、轴伸位置、底脚安装孔的间距都严格匹配通用安装标准，能够直接替换同规格的常规电机机架，不需要对配套设备的安装位做二次改造。机架的接线盒位置设置在机座侧方，预留了足够的接线操作空间，方便现场施工时进行电源线缆的接入与紧固，底脚部分做了加厚处理，能够承受电机运行时的振动载荷，避免长期运行出现底脚断裂、安装移位的问题。在外形尺寸与安装边界上，该机座号对应的机架轴伸高度、底脚安装孔的横向与纵向间距、端盖的外径尺寸都符合通用工业电机的尺寸规范，安装时只需要保证设备安装面的平面度，预留出接线、散热以及后期维护的操作空间即可，不需要额外设计复杂的转接结构。机架的吊环安装位设置在机座顶部，方便大重量电机的吊装转运，降低现场安装的操作难度，整体结构兼顾了结构强度、散热性能与安装通用性，能够满足常规工业场景下长时间连续运行的使用需求。
