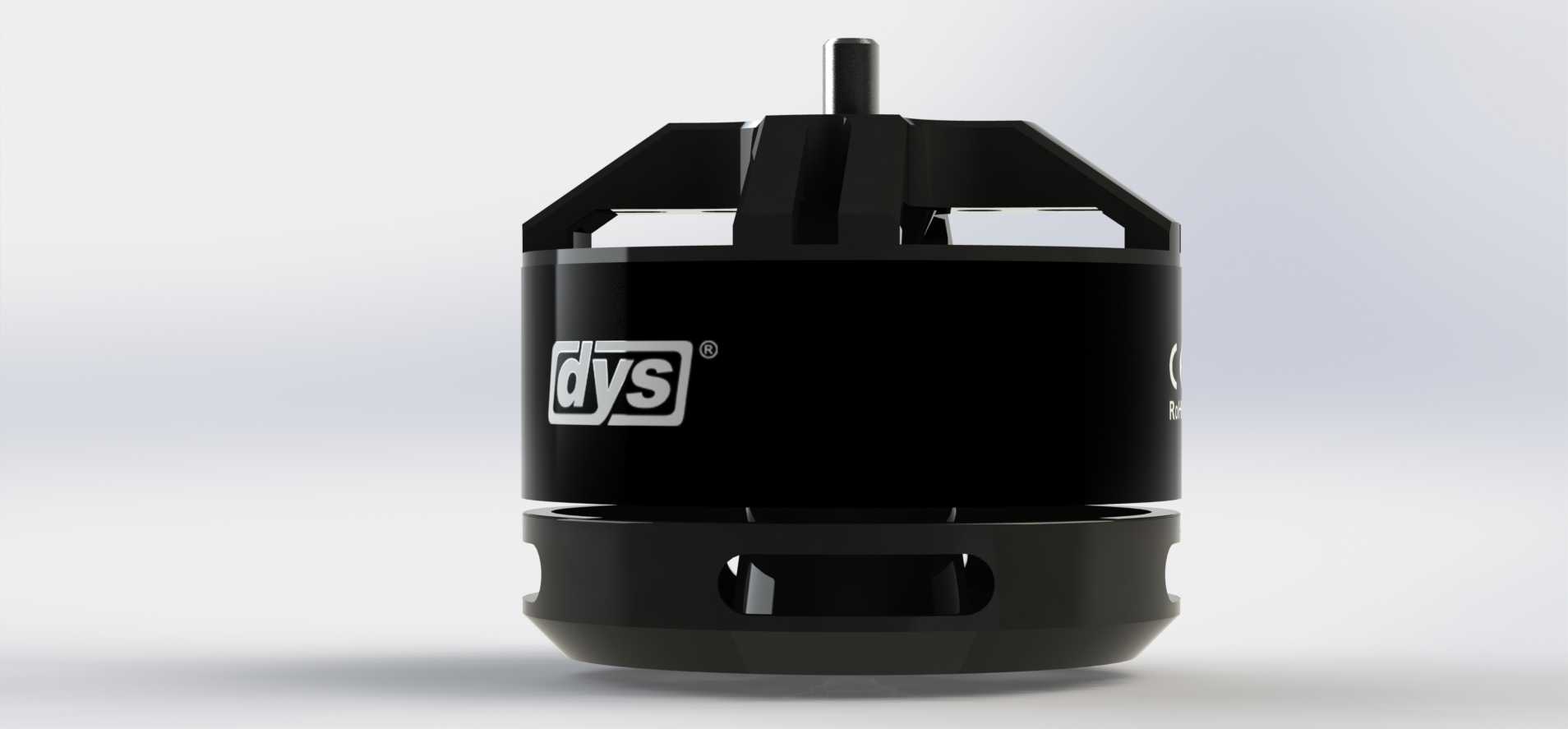

航模多转子外转子无刷动力电机结构

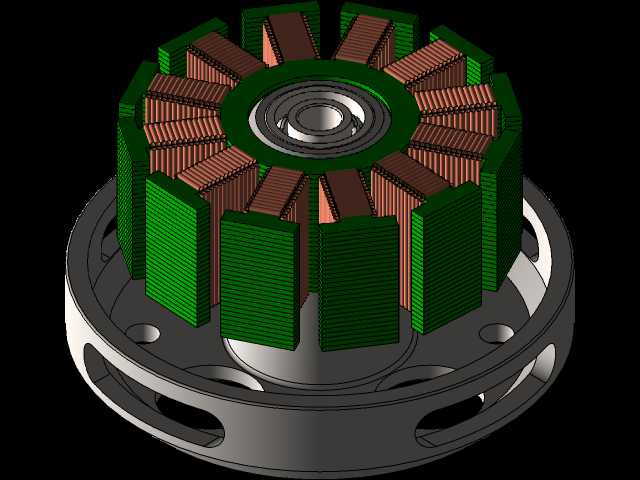

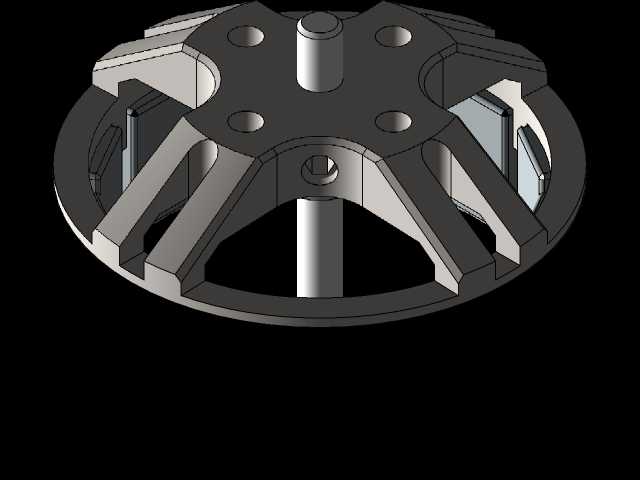

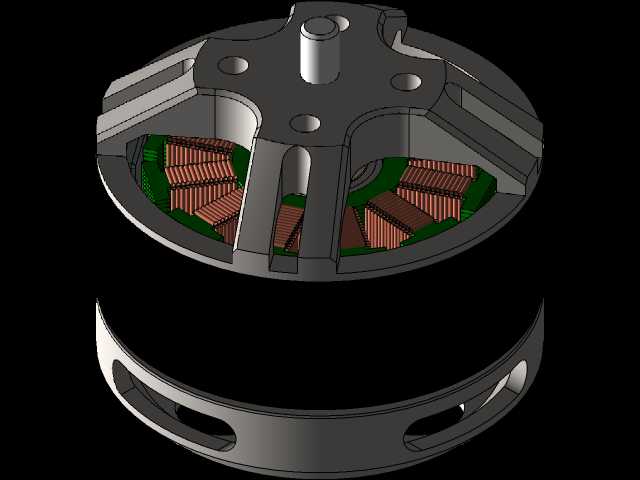

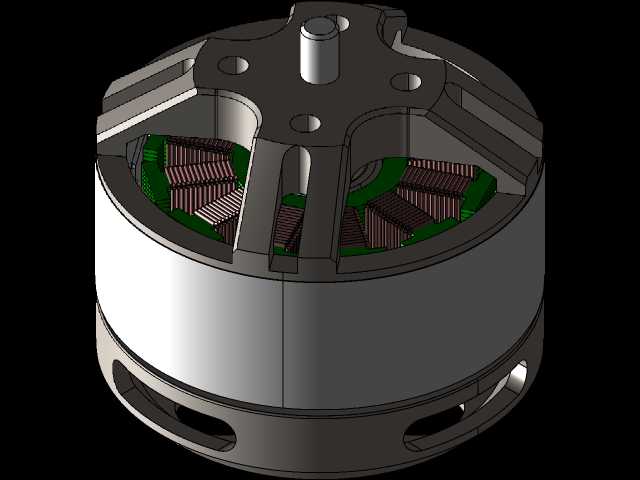

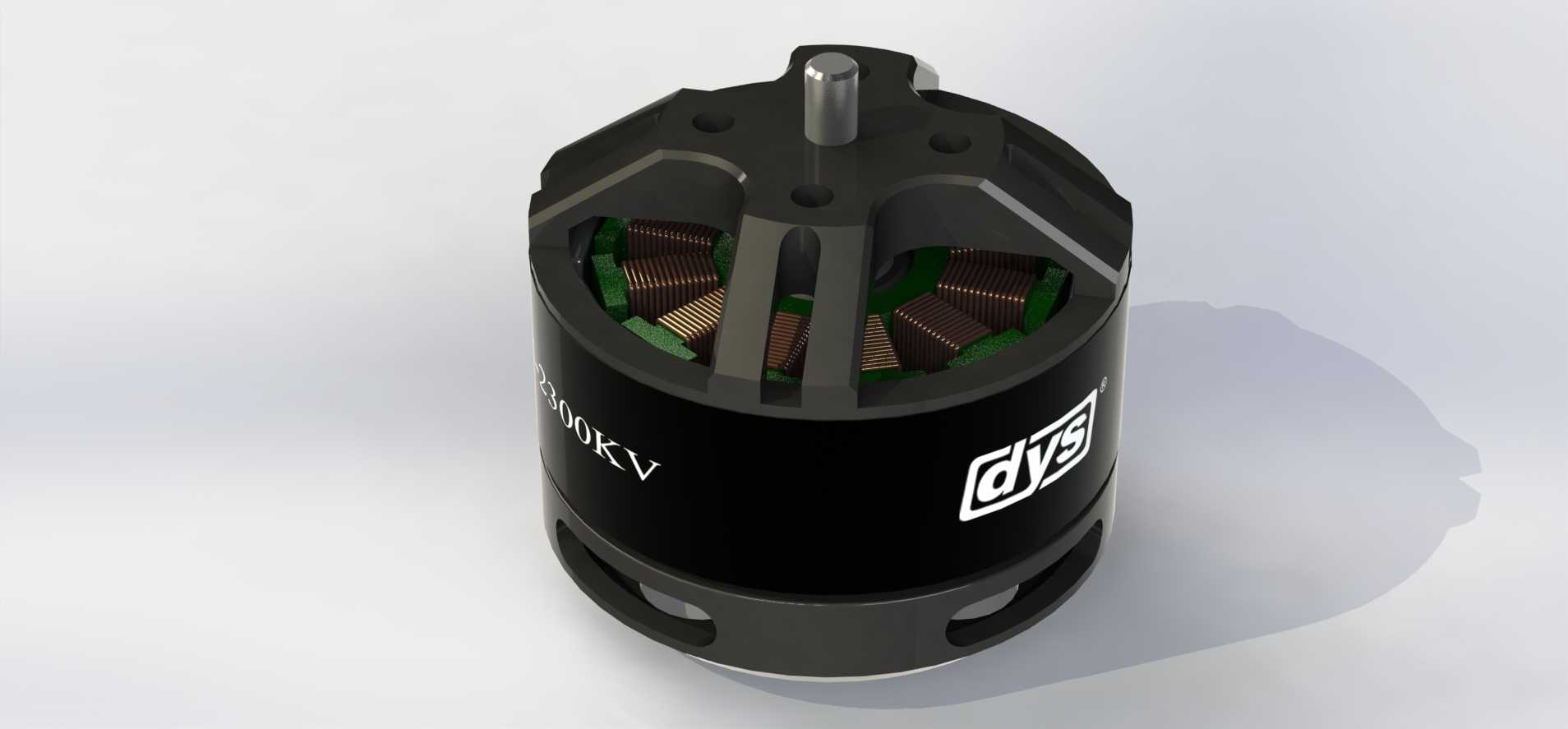

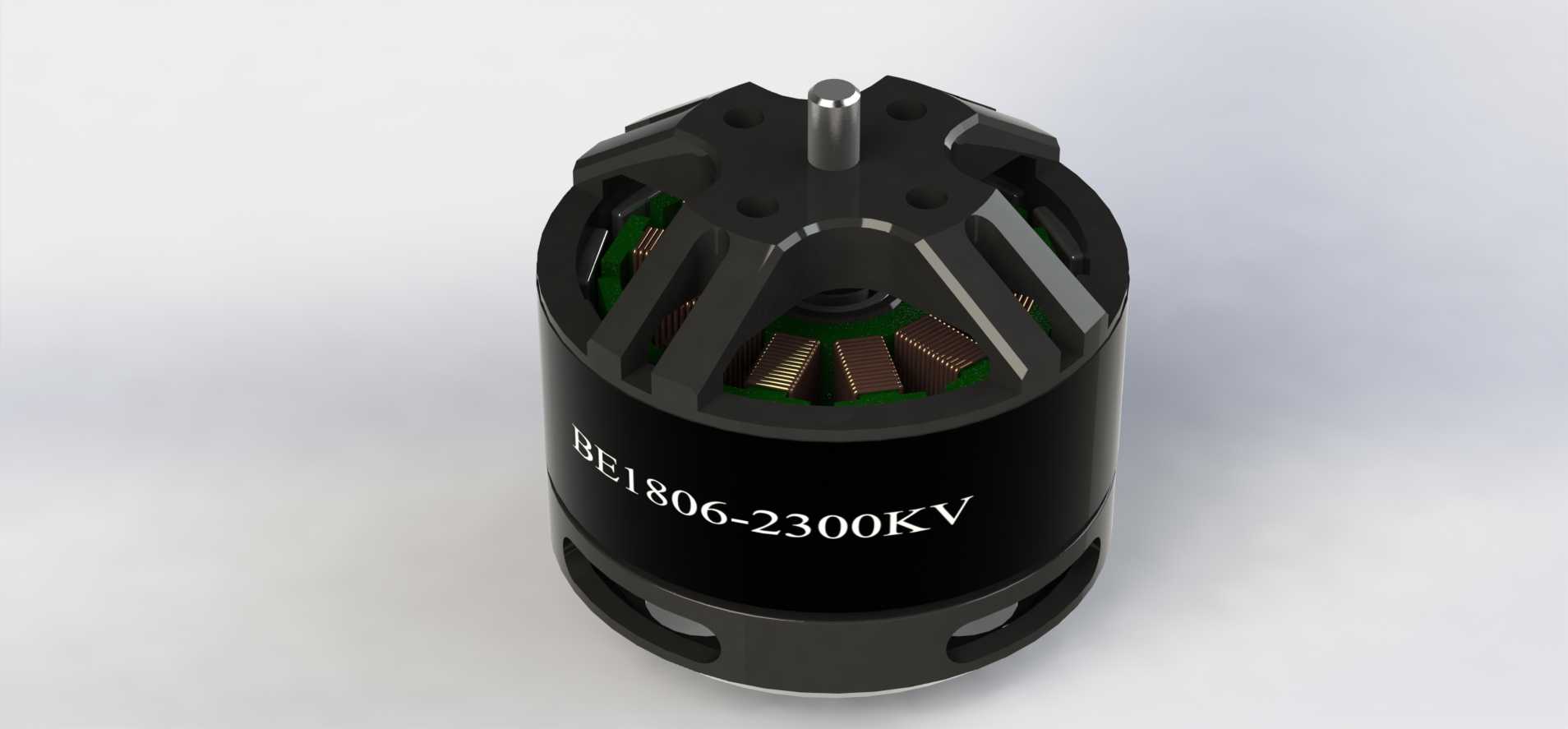

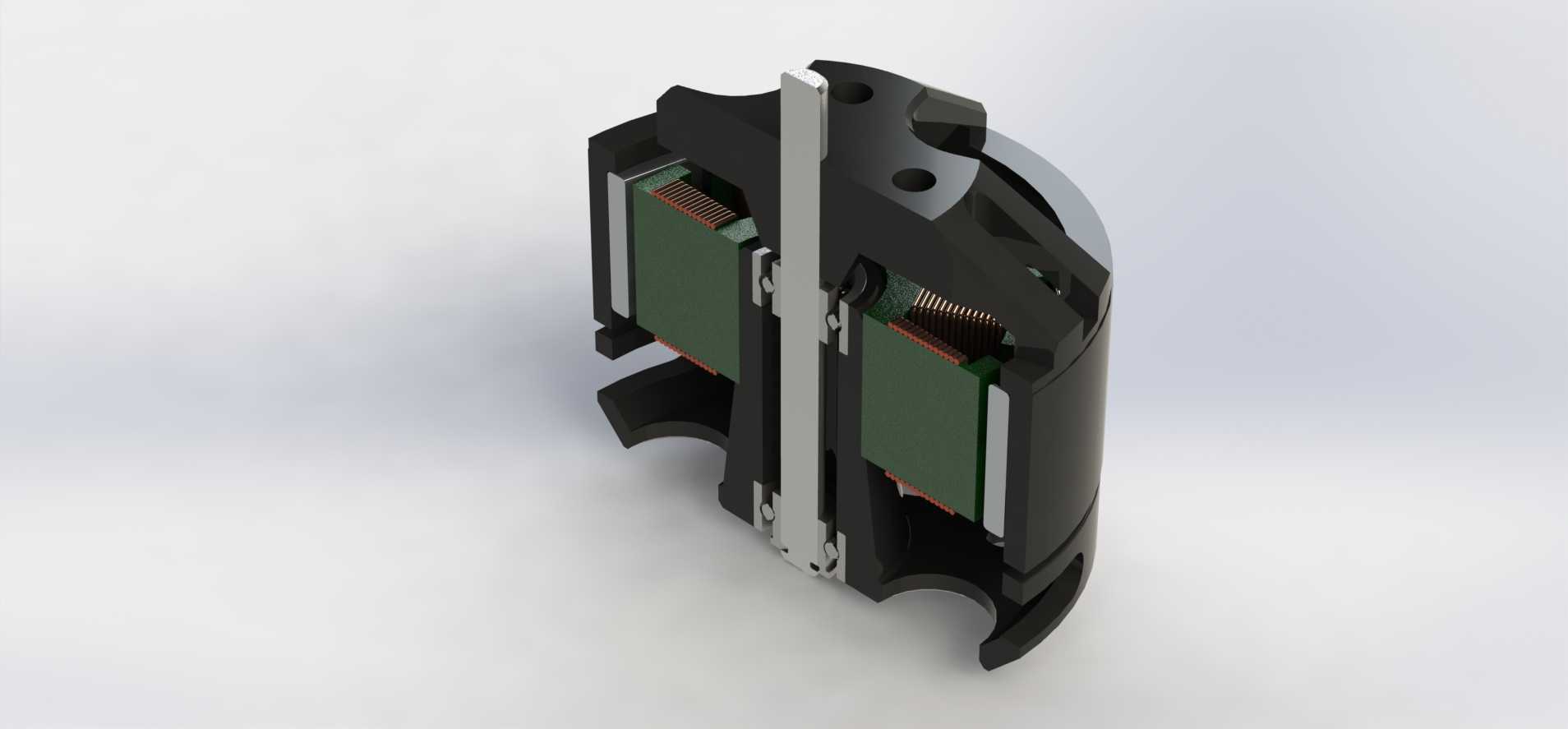

这款多转子结构的外转子无刷电机，是专为小型多旋翼航模、固定翼特技航模开发的核心动力输出部件，在航模飞行场景中承担着将电能转化为旋转机械能、驱动螺旋桨产生拉力或推力的核心作用，是决定航模飞行稳定性、动力响应速度、续航表现与负载能力的关键组件，也可适配小型桌面实验装置、微型动力传动测试台等对动力单元重量、输出效率有严苛要求的轻量化应用场景。从实际用途来看，该电机针对航模飞行的复杂工况做了定向优化，能够在持续变转速、频繁加减油门的飞行状态下保持稳定的动力输出，适配2-3S锂聚合物电池的供电区间，可匹配不同尺寸规格的螺旋桨，对应不同起飞重量的航模机型，满足休闲飞行、特技动作、航拍搭载等不同航模使用场景的动力需求。在功能特性上，这款电机采用多转子磁路结构设计，相比同规格常规单转子无刷电机，拥有更优的扭矩输出曲线，低转速区间扭矩储备更充足，高速运转时的振动幅度被大幅抑制，运行过程中轴承承受的径向载荷分布更均匀，既能够降低飞行过程中动力系统产生的振动传导至飞控、摄像设备的干扰量，提升航拍画面的清晰度与飞控传感器的采样精度，也能有效延长轴承的使用寿命，减少动力系统的维护频次，同时电机的能量转换效率更高，同等电池容量下能够有效延长航模的续航时长。从设计思路层面，这款电机采用航模无刷电机经典的外转子结构布局，转子外壳同时承担磁钢固定与散热风道的作用，外壳上预留的镂空开孔能够在电机旋转时形成主动气流，带走定子绕组工作产生的热量，避免持续大油门工况下绕组过热退磁；定子绕组采用规整的绕线工艺，优化了槽极配合的磁路设计，降低了铁芯工作时的涡流损耗；端盖部分做了轻量化的镂空切削处理，在保证结构强度的前提下尽可能降低电机自身重量，契合航模领域对动力组件“克克计较”的减重需求。在外形尺寸与安装边界上，这款电机主体直径为23mm，主体高度为21.5mm，整体重量仅18g，输出轴直径为2mm，安装孔位兼容12mm与16mm两种跨距的航模电机安装座，能够直接适配多数小型多旋翼机架、固定翼电机座的标准安装尺寸，无需额外做安装位的改装，电机出线端做了防拉扯的结构处理，能够承受航模飞行过程中产生的振动拉扯，避免接线处断裂导致的动力故障。
