数控机床用自动对刀Z轴零点探头结构

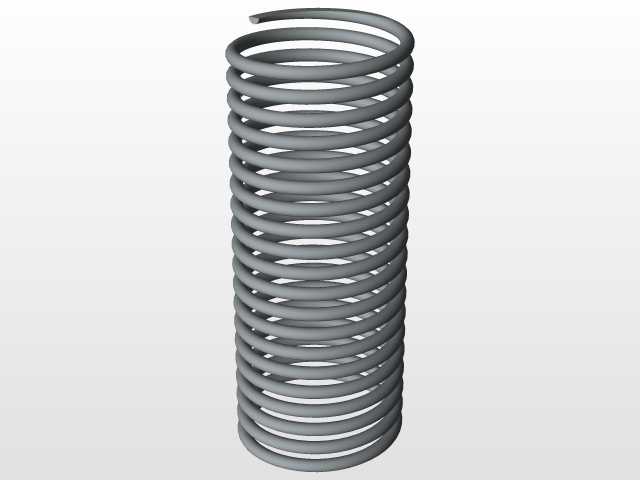

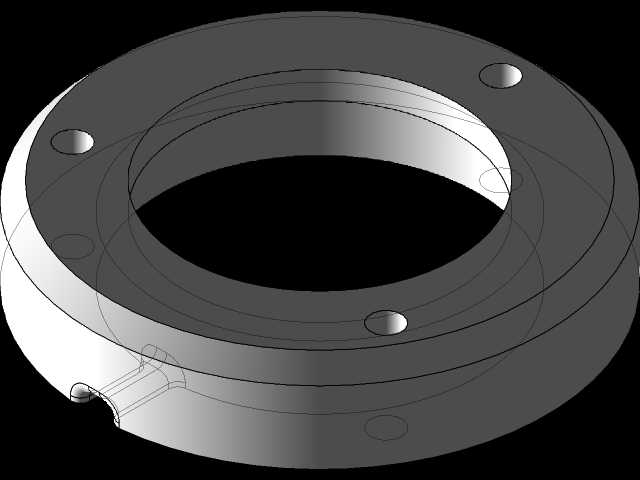

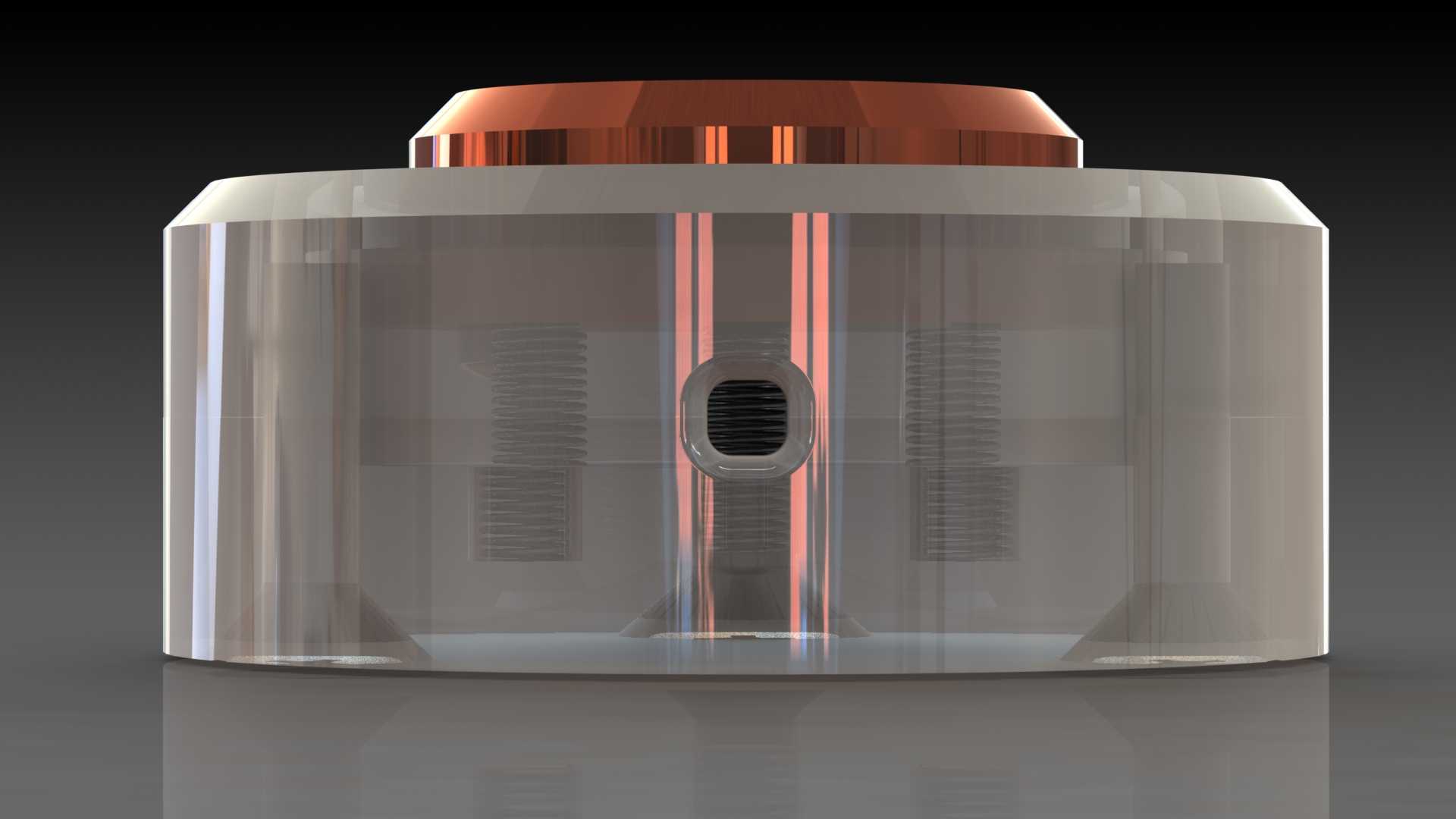

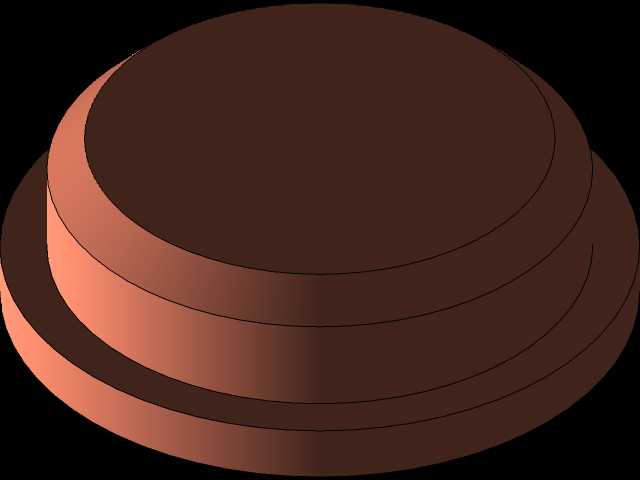

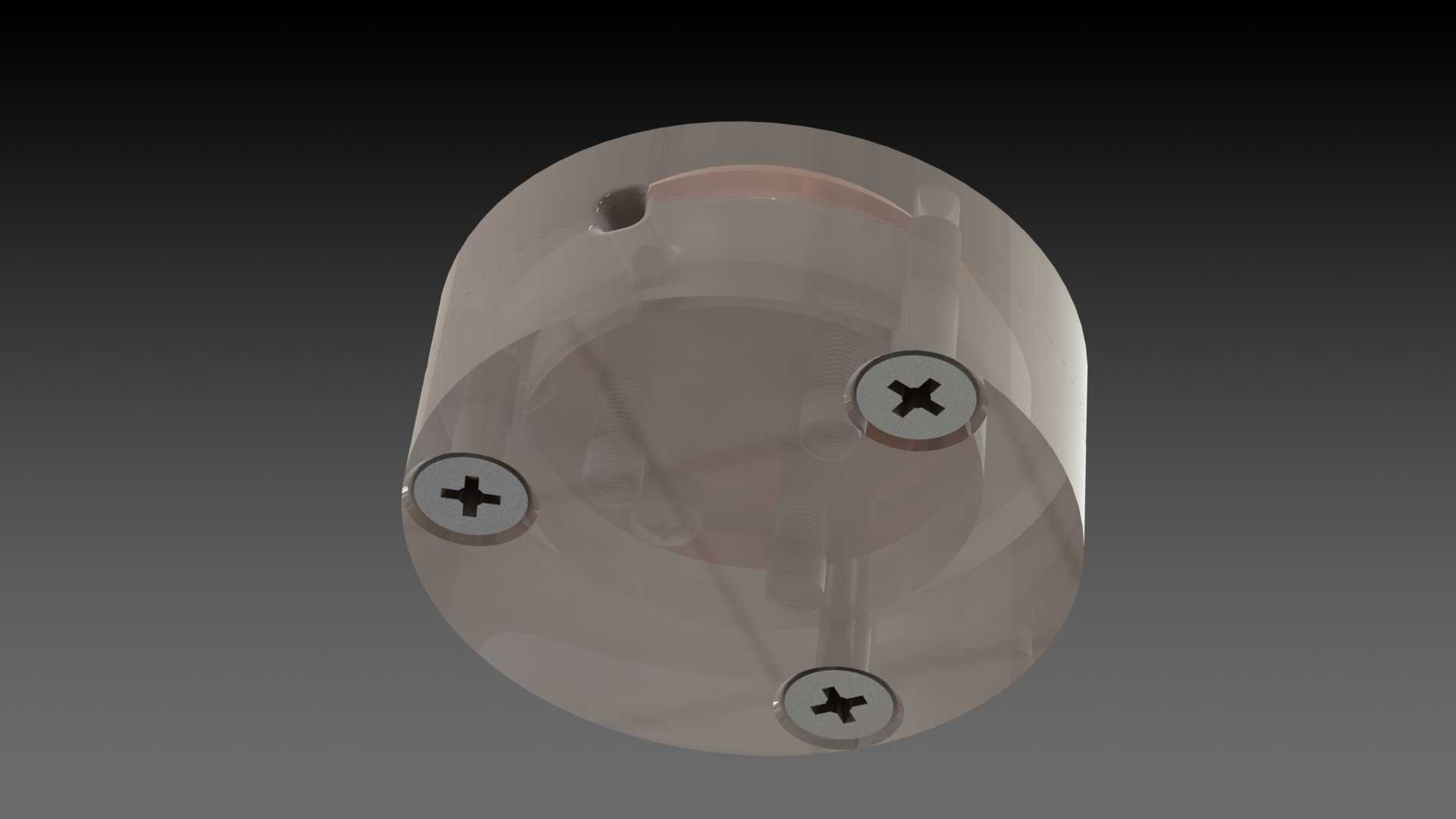

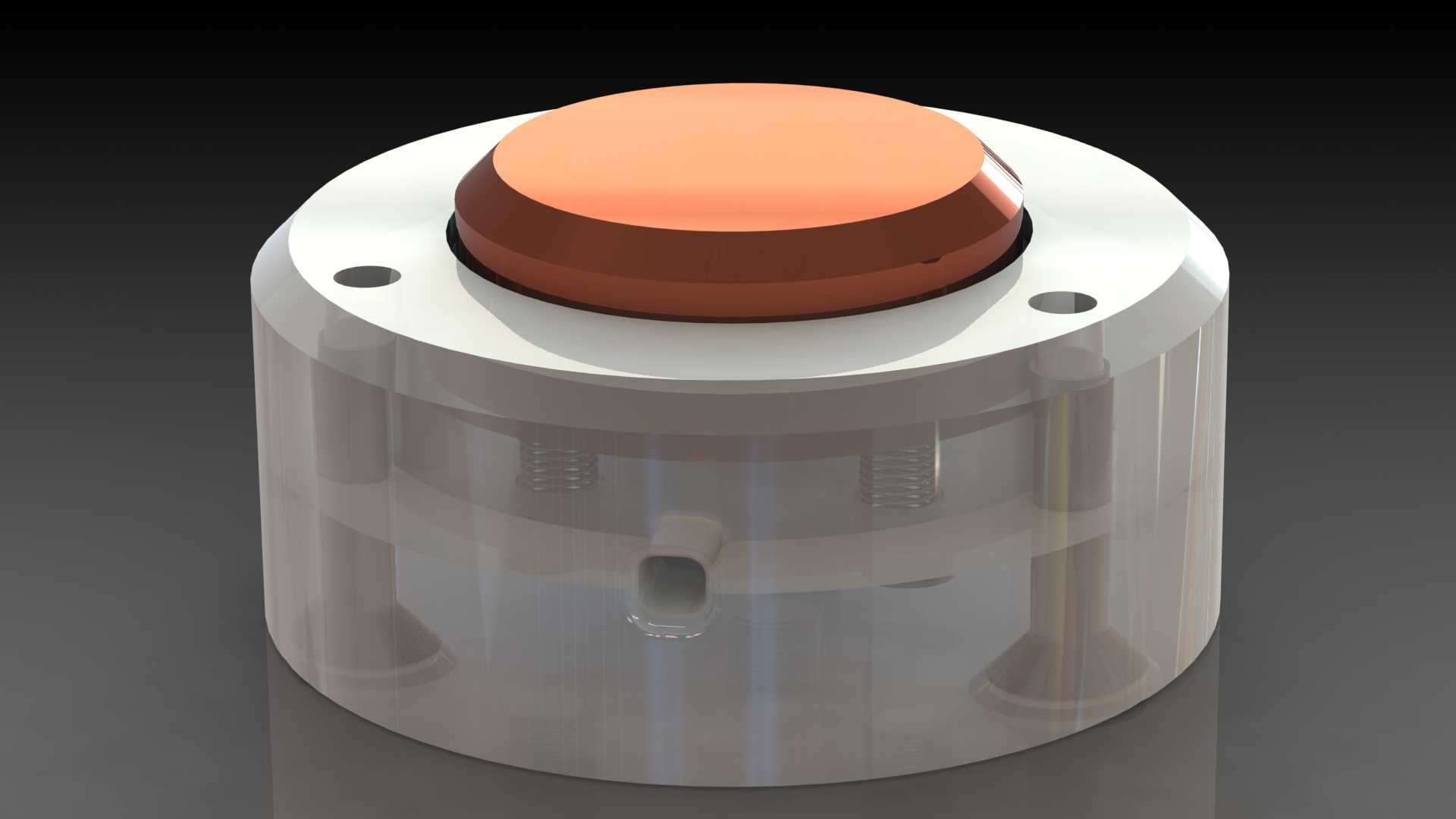

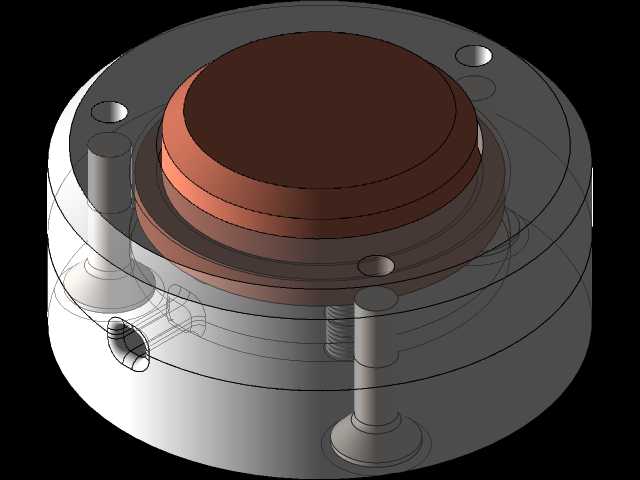

在数控铣削、加工中心批量生产场景中，工件坐标系Z轴零点的标定精度直接决定了首件加工合格率与批量尺寸一致性，传统靠人工塞尺、试切法对刀的操作不仅耗时久，还容易受操作人员手感差异、视觉误差影响产生对刀偏差，严重时会造成撞刀、工件报废甚至主轴损伤的问题，这款Z轴零点探头正是针对这类加工痛点设计的机内对刀辅具。它的核心用途是在加工程序启动前，自动完成刀具长度方向的零点标定，无需人工反复操作塞尺核对，也不需要试切工件后测量尺寸调整坐标，能将单次对刀时间压缩到数秒内，同时将对刀重复精度控制在微米级，适配立式加工中心、数控铣床、精雕机等各类带自动换刀功能的数控加工设备，不管是单件打样的模具加工场景，还是批量连续生产的零部件加工产线，都能稳定发挥对刀作用。从功能特性来看，这款探头采用内置弹性触发结构，顶部的接触端采用耐磨硬质合金材质，长期受刀具触碰也不会出现凹陷磨损，能长期保持触发精度；外围的透明防护壳体可以阻挡加工过程中的切削液、金属碎屑进入内部触发结构，避免卡滞造成触发失效，底部的三个安装孔位对应常规机床工作台的T型槽间距，安装时不需要额外改造工作台，直接用T型螺栓就能固定在工作台的边角位置，不会占用工件装夹的有效空间。设计思路上，这款探头摒弃了传统对刀仪复杂的接线与信号传输结构，采用纯机械触发配合三弹簧复位结构，内部三根均布的弹簧可以保证接触端受垂直压力时平稳下移，不会出现偏斜卡滞，触发行程控制在合理范围内，既不会因为行程过短造成误触发，也不会因为行程过长导致刀具过冲损坏探头；整体外形采用圆柱式结构，最大外径适配常规小型加工中心的工作台空间，整体高度控制在刀具安全移动高度范围内，机床快速移动时不会发生碰撞，接触端的圆形大接触面设计，可以适配不同直径的平底刀、圆鼻刀、球头刀等各类铣削刀具，不需要针对不同刀具更换对刀头。安装边界方面，这款探头底部安装孔的中心距匹配通用机床T型槽的常规间距，安装时只要保证探头上表面与工作台平面平行，固定后确认接触端上下移动顺畅无卡滞即可投入使用，不需要额外做水平校准，日常使用中只需要定期清理接触面的切屑，就能长期保持稳定的对刀精度，大幅降低数控加工中的对刀辅助时间，减少人工操作带来的误差。
