四轴数控传动箱体结构设计方案

项目分类:3D模型 发布时间:2021-09-27 ID:288223
  • 四轴数控传动箱体结构设计方案
  • 四轴数控传动箱体结构设计方案
  • 四轴数控传动箱体结构设计方案
  • 四轴数控传动箱体结构设计方案
  • 四轴数控传动箱体结构设计方案
  • 四轴数控传动箱体结构设计方案
  • 四轴数控传动箱体结构设计方案
  • 四轴数控传动箱体结构设计方案
  • 四轴数控传动箱体结构设计方案
  • 四轴数控传动箱体结构设计方案
  • 四轴数控传动箱体结构设计方案
  • 四轴数控传动箱体结构设计方案
  • 四轴数控传动箱体结构设计方案
  • 四轴数控传动箱体结构设计方案
  • 四轴数控传动箱体结构设计方案
  • 四轴数控传动箱体结构设计方案

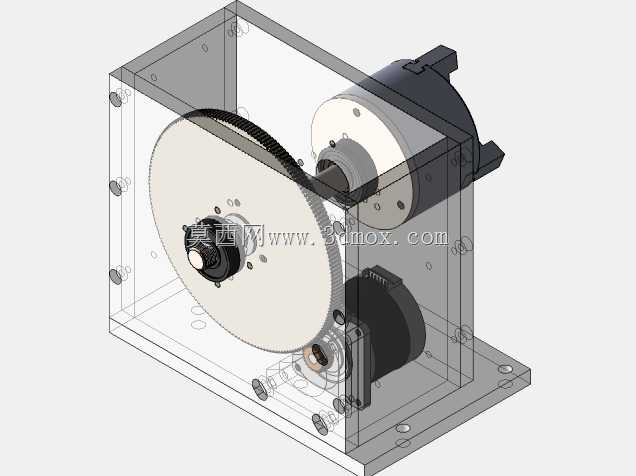

该结构为四轴数控装置的核心传动承载箱体,主要面向小型数控加工设备的第四轴分度传动场景,常见于桌面级数控铣床、小型加工中心的附加轴配套,也可用于教学类数控实训设备的传动单元搭建,承担回转分度、扭矩传递、组件防护的多重作用。从实际使用场景来看,这类结构多用于需要完成工件周向分度加工的工序,比如小型零件的圆周钻孔、曲面铣削、多面槽体加工,能够配合三轴设备实现四轴联动的加工能力,降低小型加工场景下的设备投入成本。

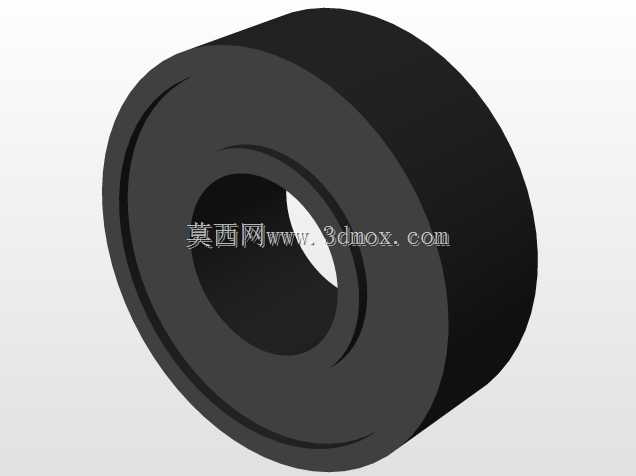

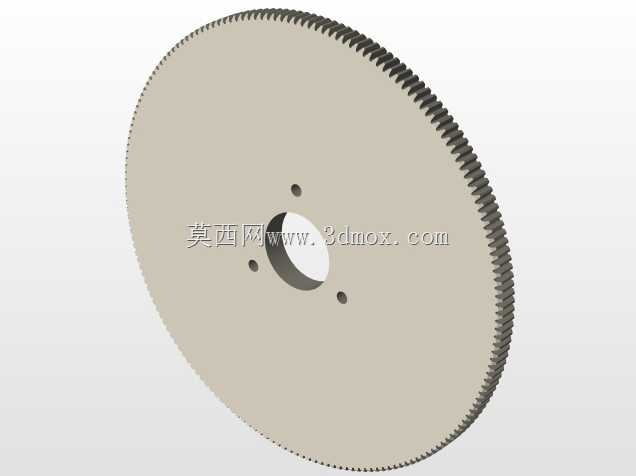

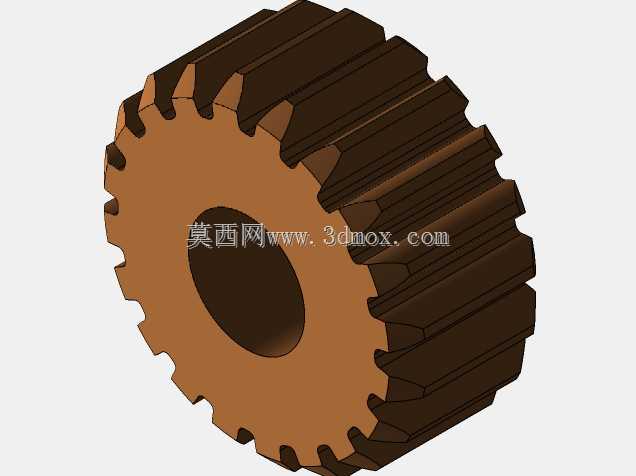

设计过程中优先考虑了传动组件的安装同轴度要求,箱体采用一体式折弯焊接加机加工的成型思路,侧壁预留的轴承安装孔经过同轴度公差约束,保证内部蜗轮蜗杆组件的啮合精度,避免传动过程中出现卡滞、回程间隙过大的问题。箱体底部的安装法兰设置了长圆形安装孔,可适配不同安装基面的孔位偏差,降低现场安装的对位难度,安装边界预留了足够的扳手操作空间,侧面的固定孔位按照标准轴承座安装间距排布,可直接适配常规规格的角接触轴承与深沟球轴承,无需额外定制转接件。

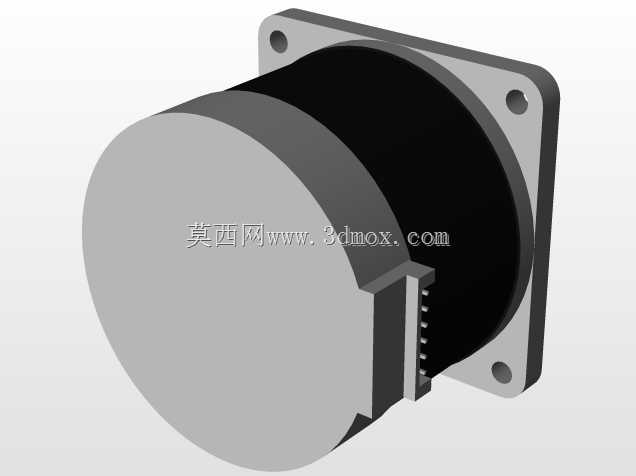

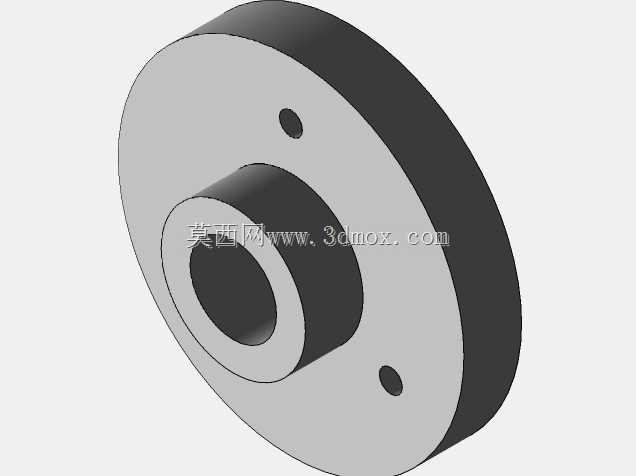

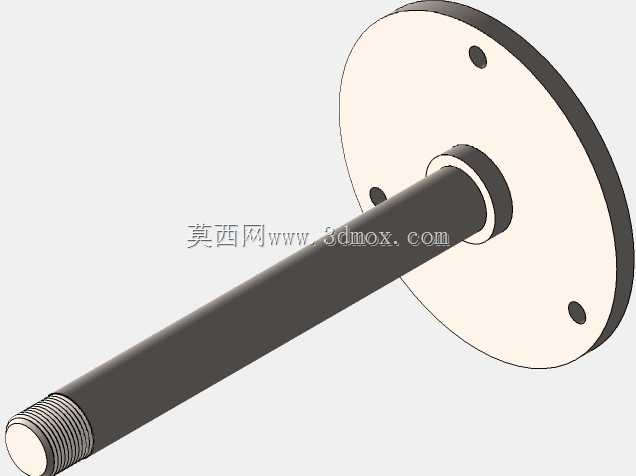

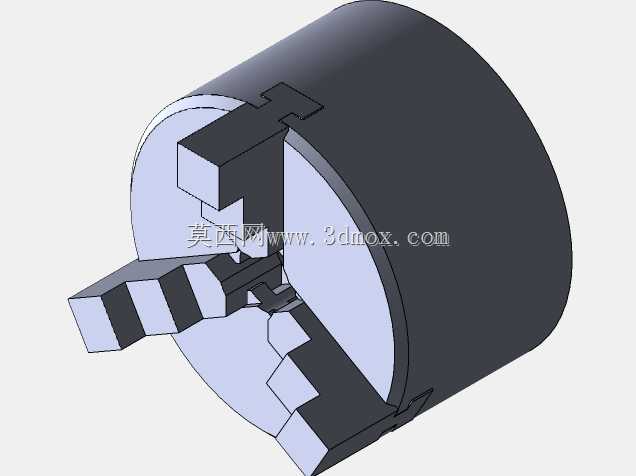

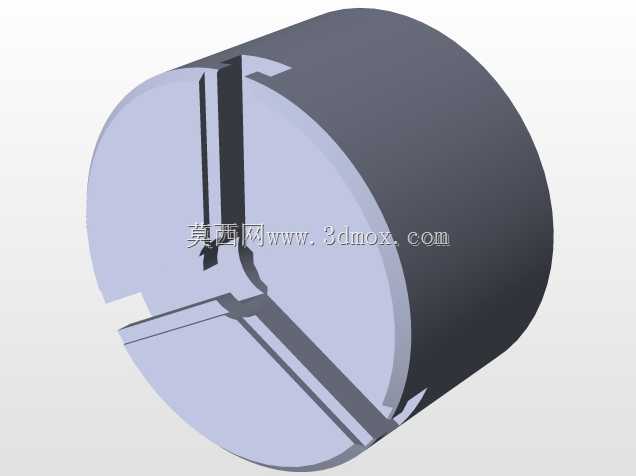

从功能特性来看,半开放的箱体结构既能够对内部传动蜗轮、蜗杆、输出轴组件形成有效防护,阻挡加工过程中的切屑、切削液飞溅进入传动啮合面,又预留了足够的观察与维护开口,日常加注润滑脂、检查啮合磨损情况时无需完全拆解箱体。输出端的轴伸采用标准轴径设计,可直接配套通用规格的卡盘连接法兰,无需额外加工转接轴,输入端的连接位适配常规伺服电机的输出轴尺寸,可快速完成动力单元的对接。

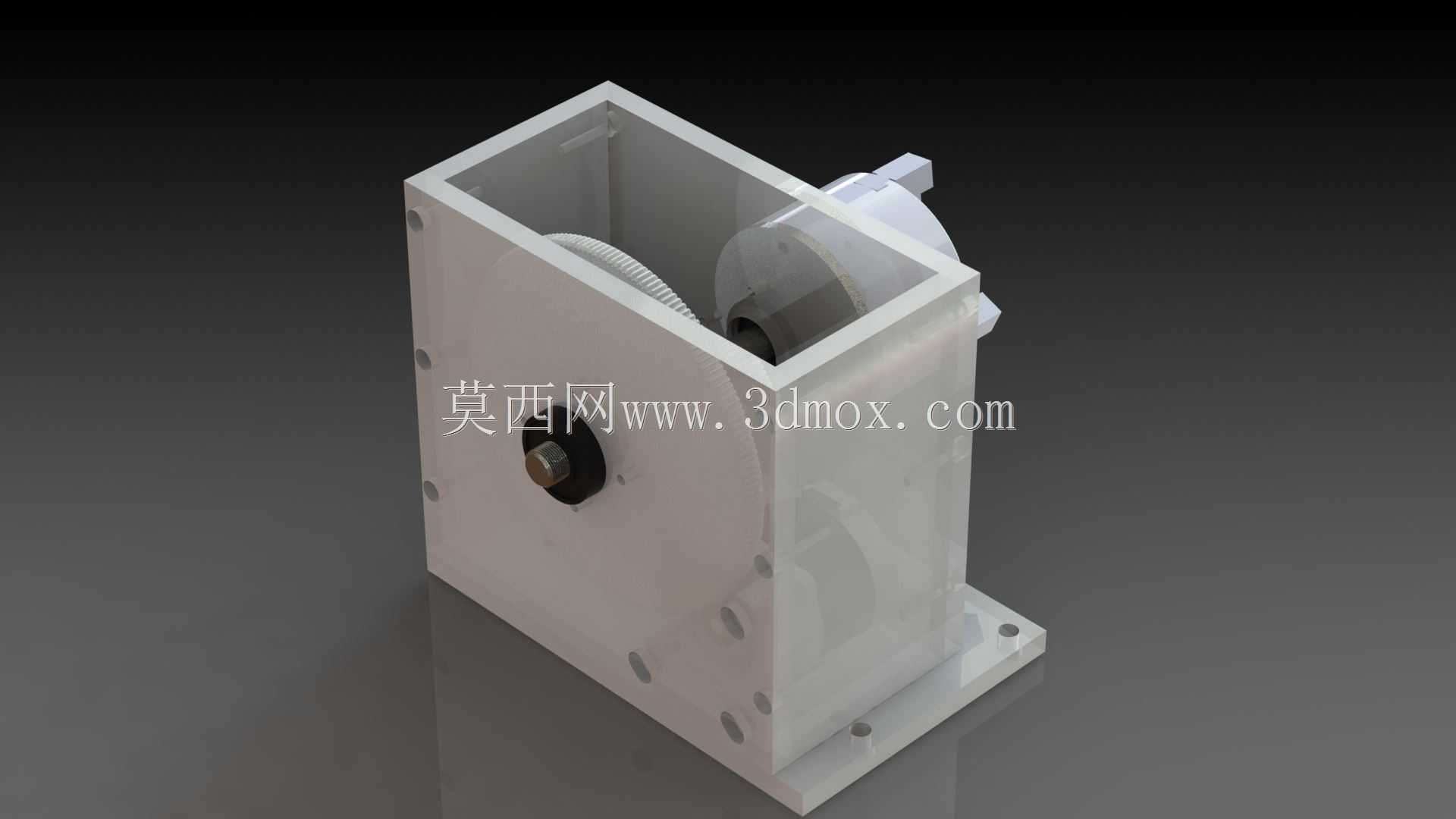

外形尺寸方面,整体结构采用方正的箱型布局,重心集中在底部安装面范围内,高速回转传动时不会出现偏载晃动的问题,箱体侧壁的加强筋结构在控制整体重量的前提下,提升了结构刚性,避免传动受力时出现箱体形变影响传动精度。内部的传动腔预留了足够的润滑脂存储空间,可保证长时间运行下蜗轮蜗杆副的润滑需求,减少日常维护频次。
