线束布线专用倾斜式接线作业台

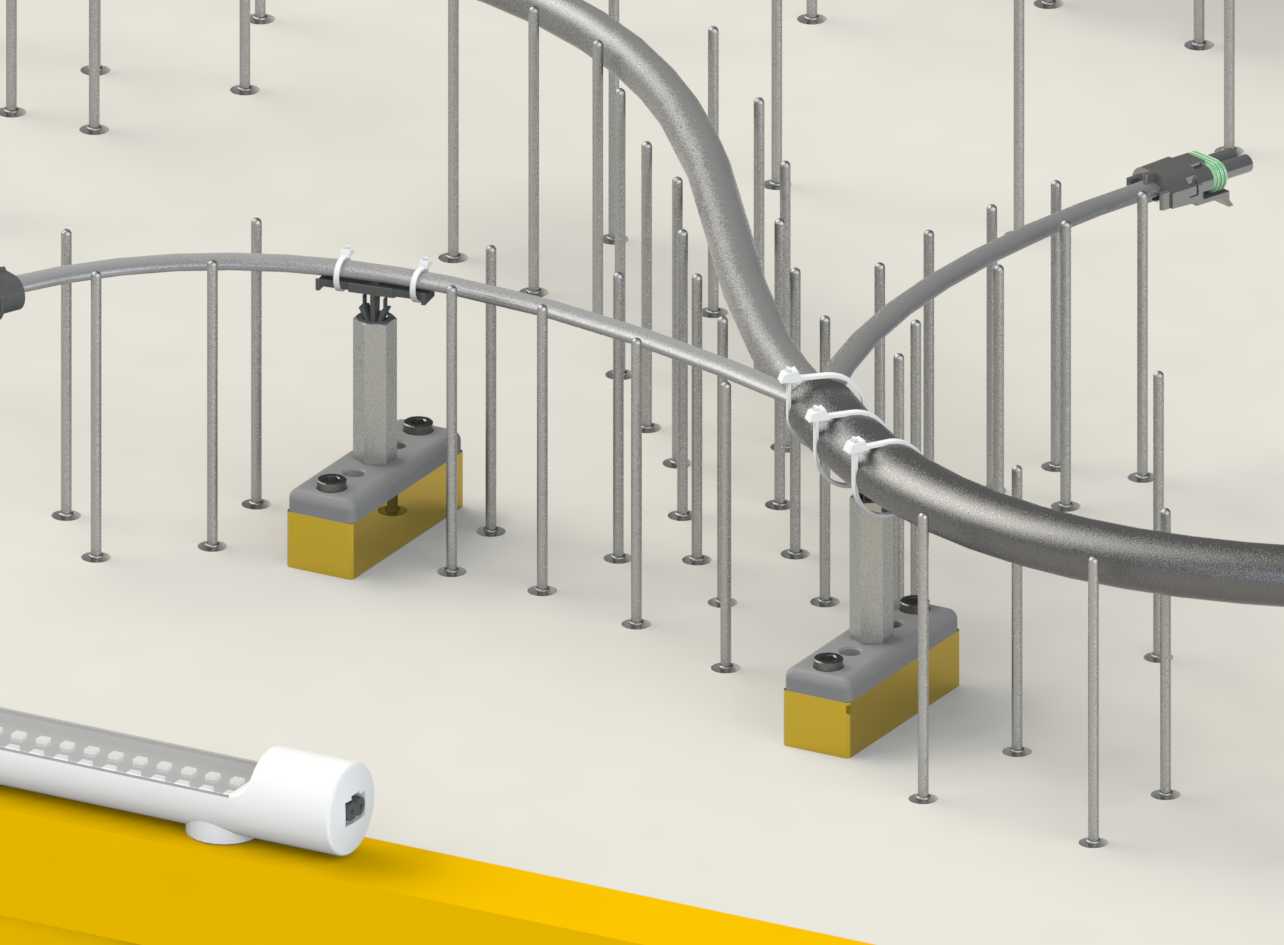

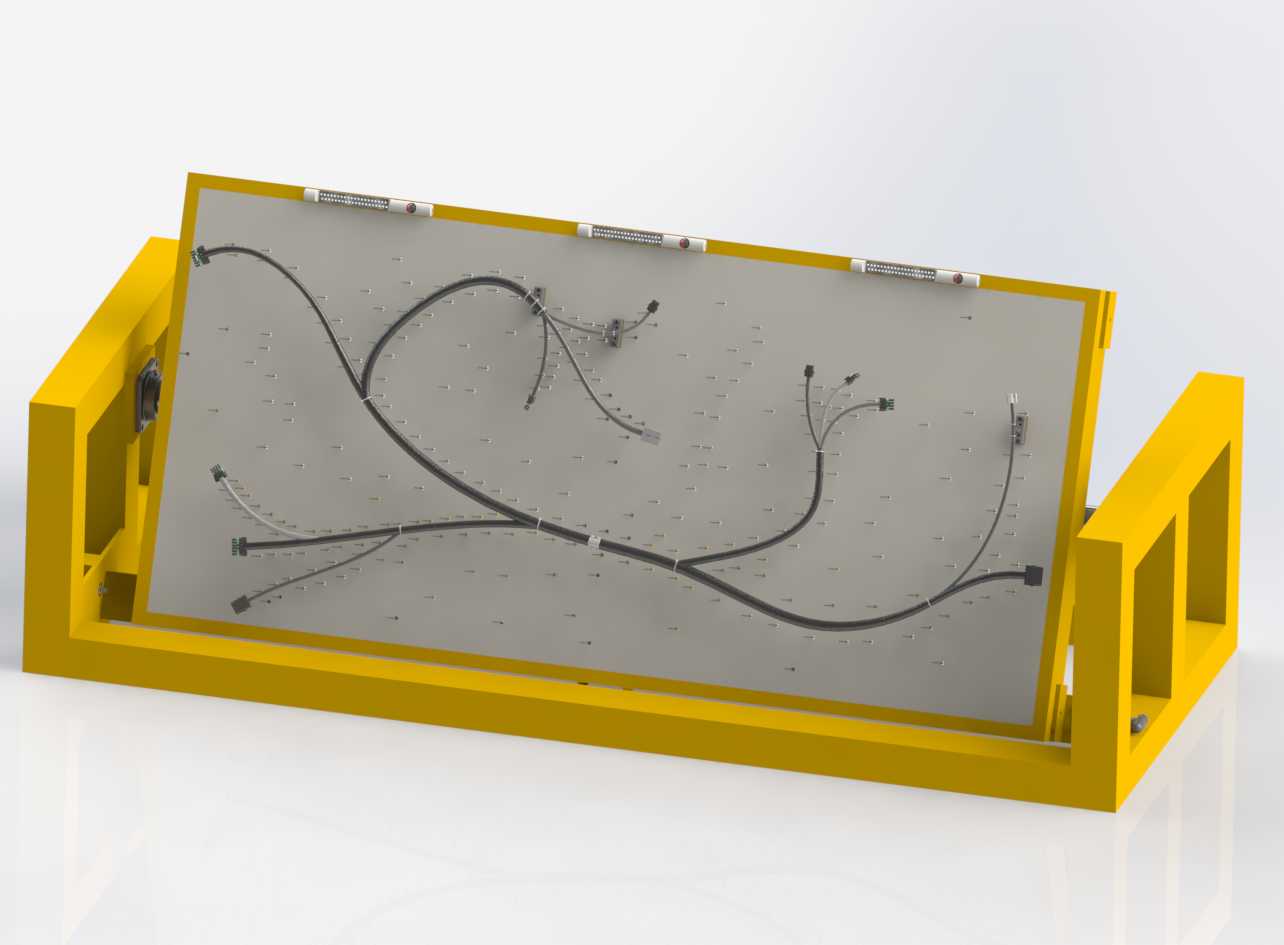

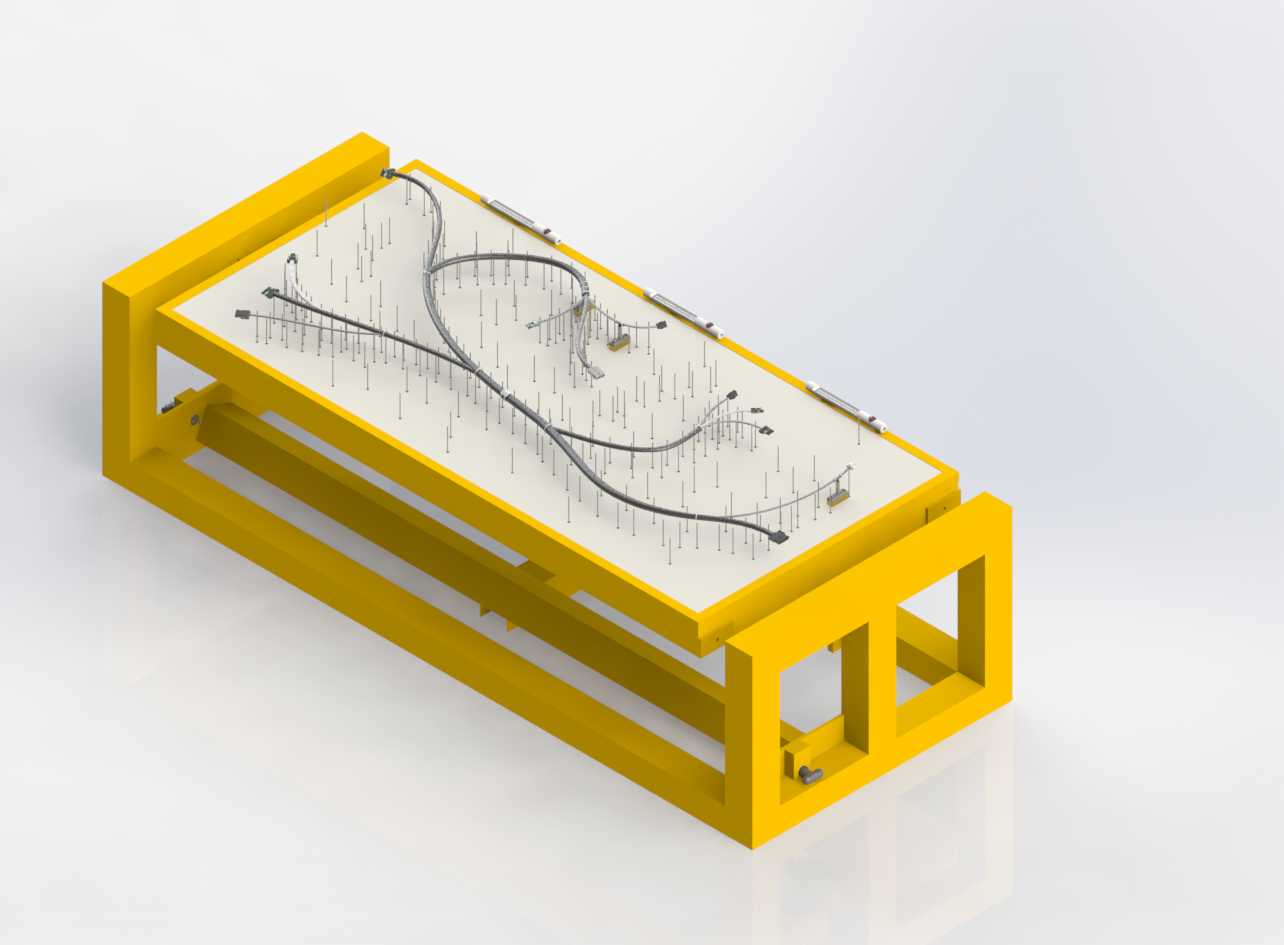

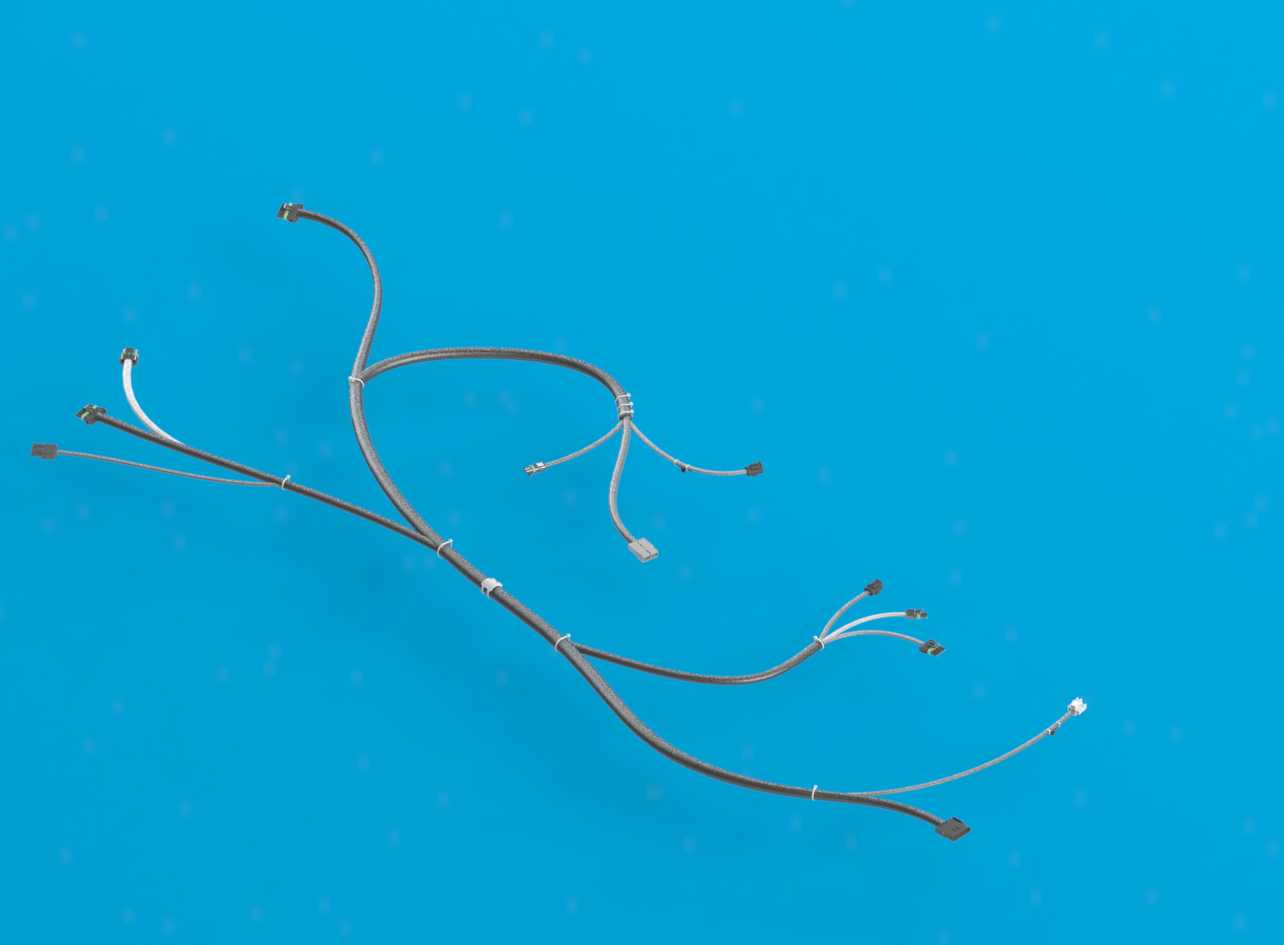

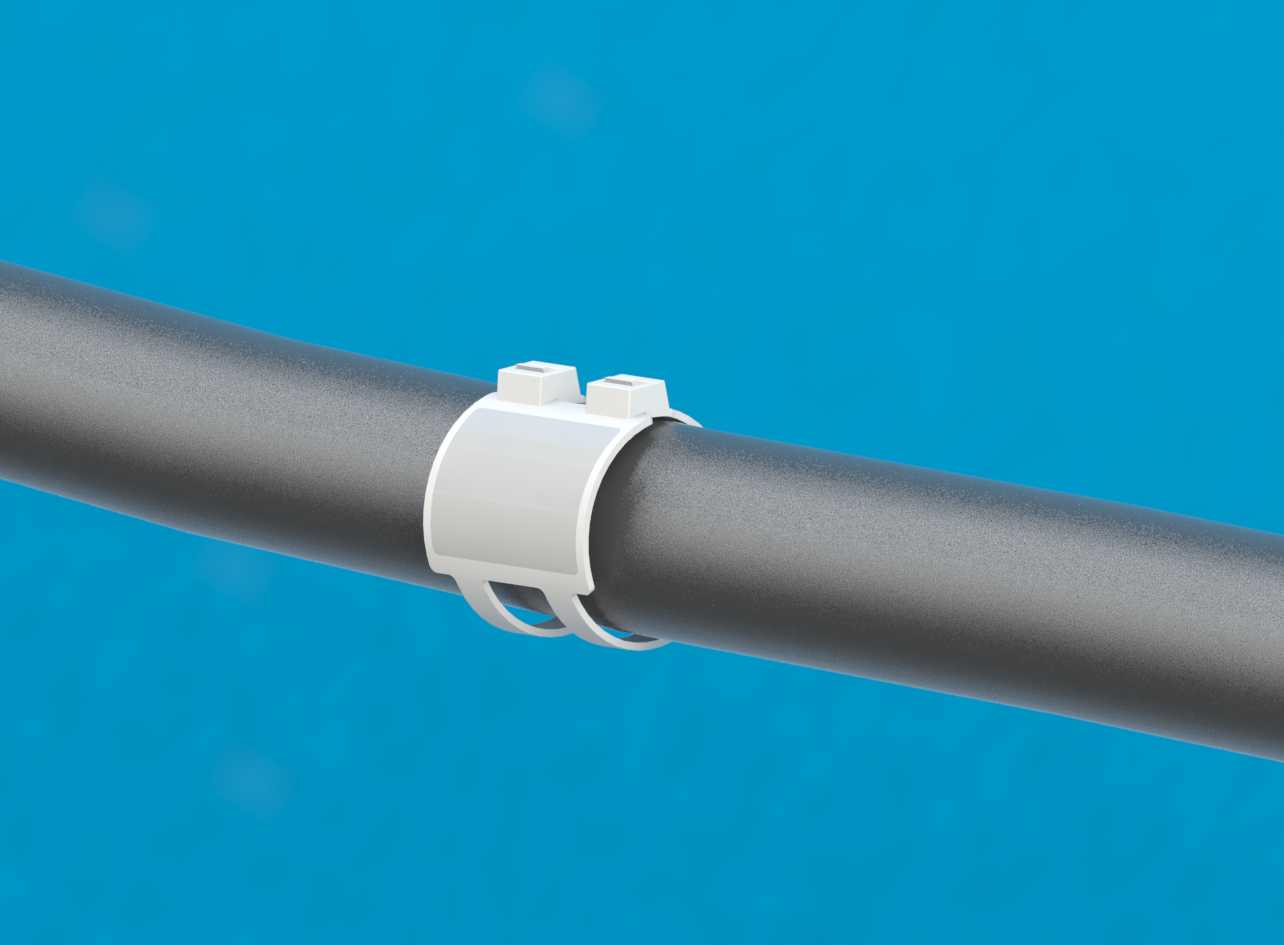

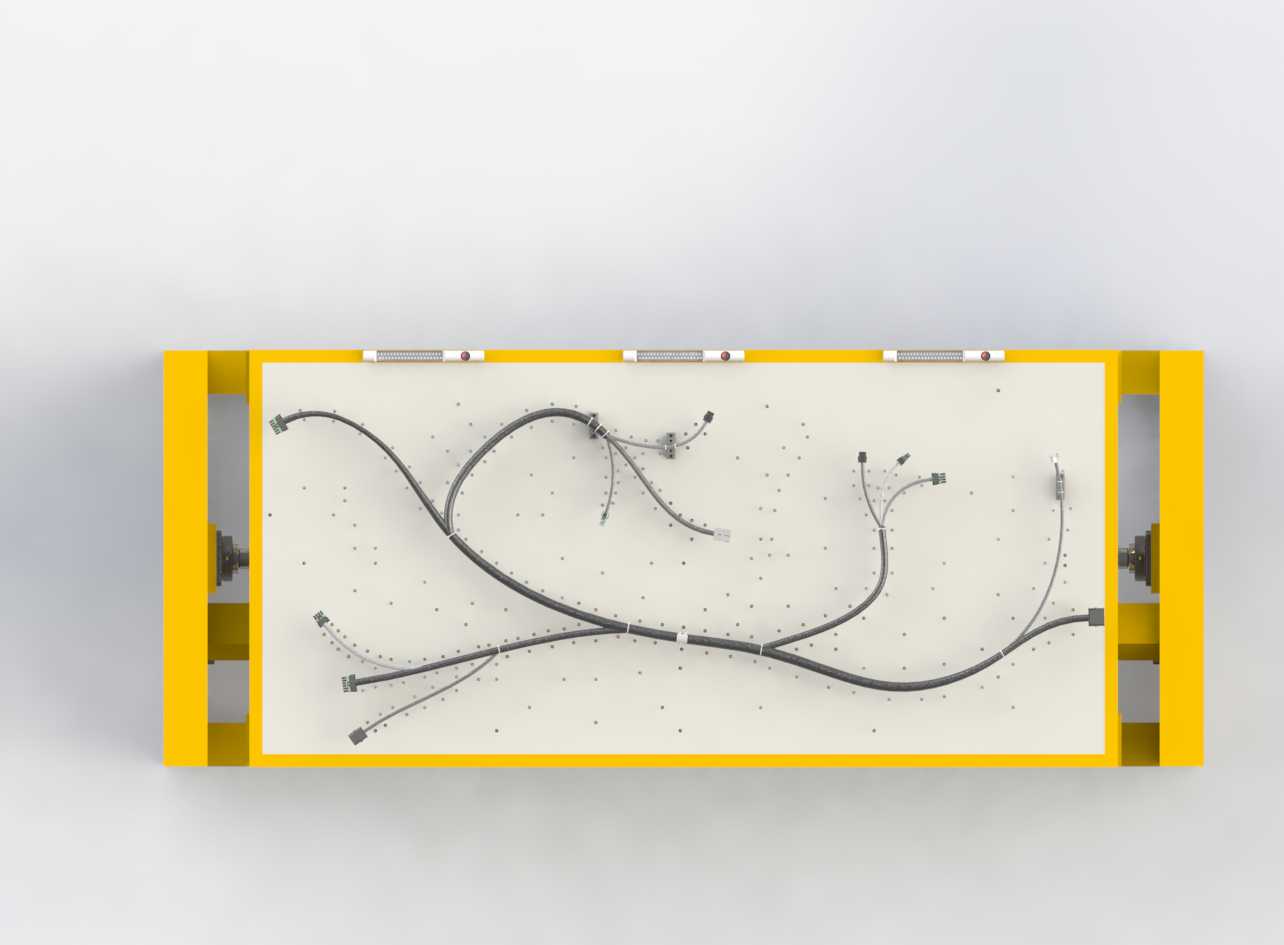

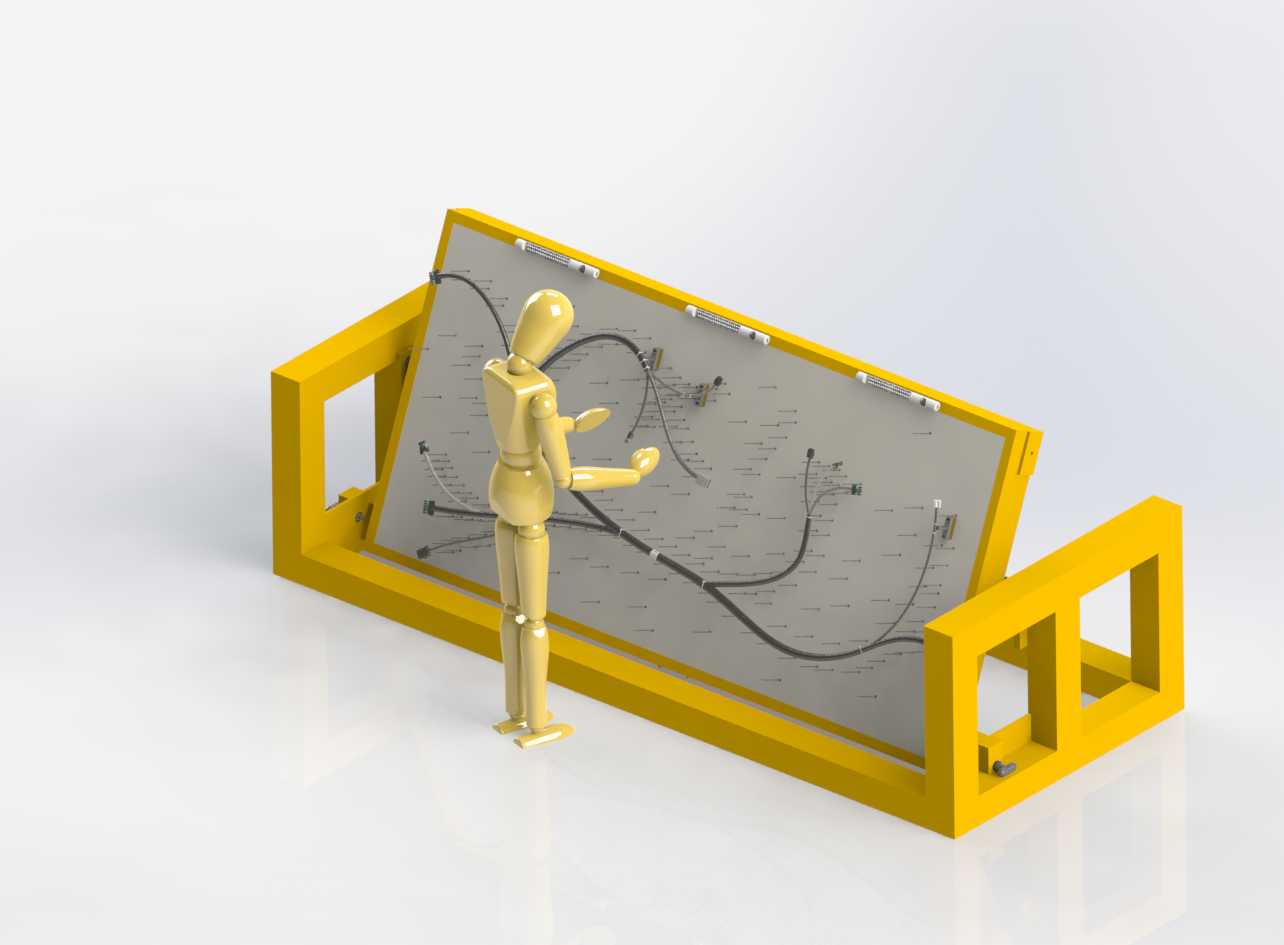

这款线束布线作业台主要面向线束加工生产环节的预装、接线、导通校验工序，广泛应用于汽车线束、工控设备线束、航空航天线束的小批量定制生产与教学实训场景，能够替代传统平面工作台解决线束布线时走线混乱、点位对位不准、作业人员长期低头操作引发的职业劳损问题。设备整体采用框架式方管焊接结构，两侧支撑座采用对称式镂空框架设计，在保证整体结构刚性的同时大幅降低设备自重，方便根据产线布局调整摆放位置，底部无突出外伸结构，可直接贴合车间地面放置，无需额外打膨胀螺栓固定，适配多数生产车间的环氧地坪与防静电地垫铺设场景。中间的布线面板采用倾斜式安装设计，倾斜角度经过人体工程学测算，作业人员站立操作时视线可垂直覆盖整个面板区域，无需低头或大幅度扭转颈部，长时间作业也能保持舒适的操作姿态，有效降低作业疲劳度。面板表面预留了多组快装卡扣点位，可根据不同线束产品的布线图快速更换定位治具、线卡固定座与标识牌，适配不同规格、不同走线路径的线束生产需求，面板边缘设置了多组压条固定位，可将打印好的线束布线图纸平整压在面板表面，作业人员可直接对照图纸完成线束走向排布、端子压接、分线捆扎等操作，无需反复手持图纸核对，大幅提升接线作业的准确率与效率。两侧支撑框架的顶部预留了工具挂装点位，可按需加装电批挂架、端子盒置物架、扎带收纳槽等辅助配件，作业时常用工具与物料可随手取用，减少转身取料的无效动作。框架底部预留了可选装的脚轮安装孔位，若需频繁切换作业工位，可加装带刹车的万向脚轮，移动到位后踩下刹车即可保证作业时的稳定性；若为固定工位使用，可在框架底部加装橡胶减震垫，避免作业时台面产生晃动影响接线精度。布线面板的背面预留了走线槽与导通测试仪器的安装位，可直接集成线束导通测试仪的接口，完成接线后可直接在台面上进行通断检测，无需将半成品线束转移到专用检测工位，缩短产品流转路径。整体结构无尖锐棱角，所有焊接位置均做了打磨圆角处理，表面采用喷塑工艺处理，耐磨耐刮且不易产生静电，符合电子类生产车间的防静电作业要求，可有效避免静电对线束内部精密导线与端子的损伤。
