三相油浸式高压电力变压器内部结构

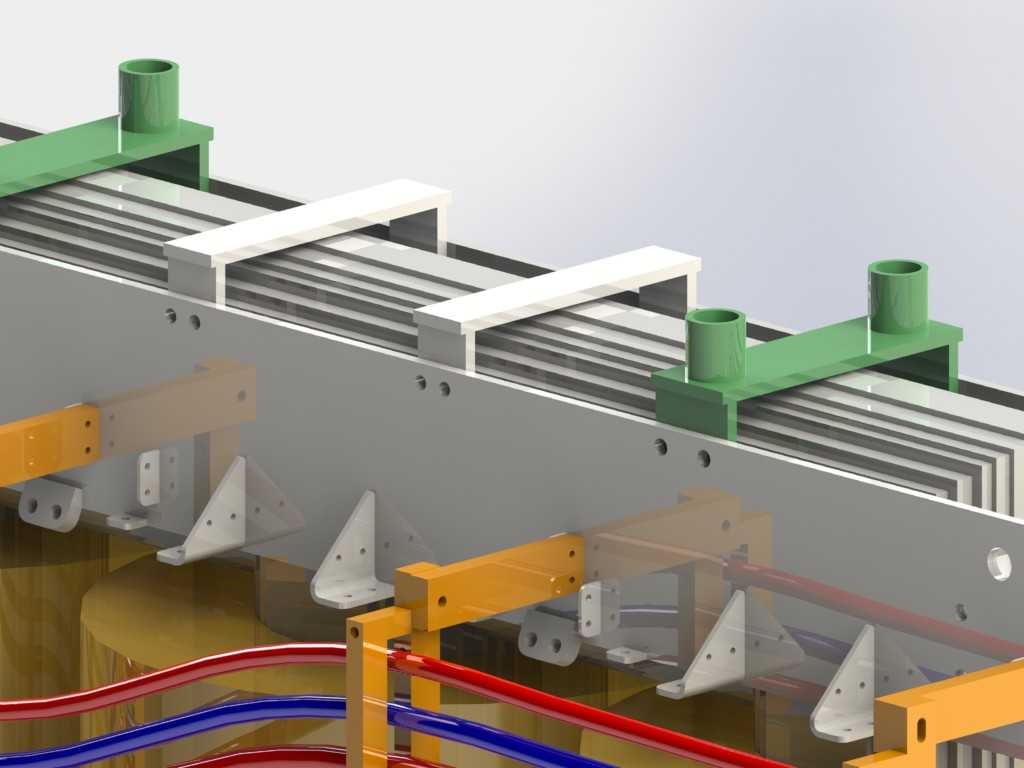

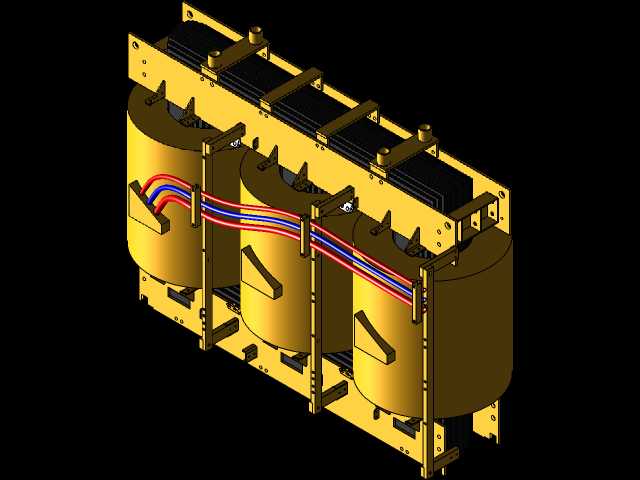

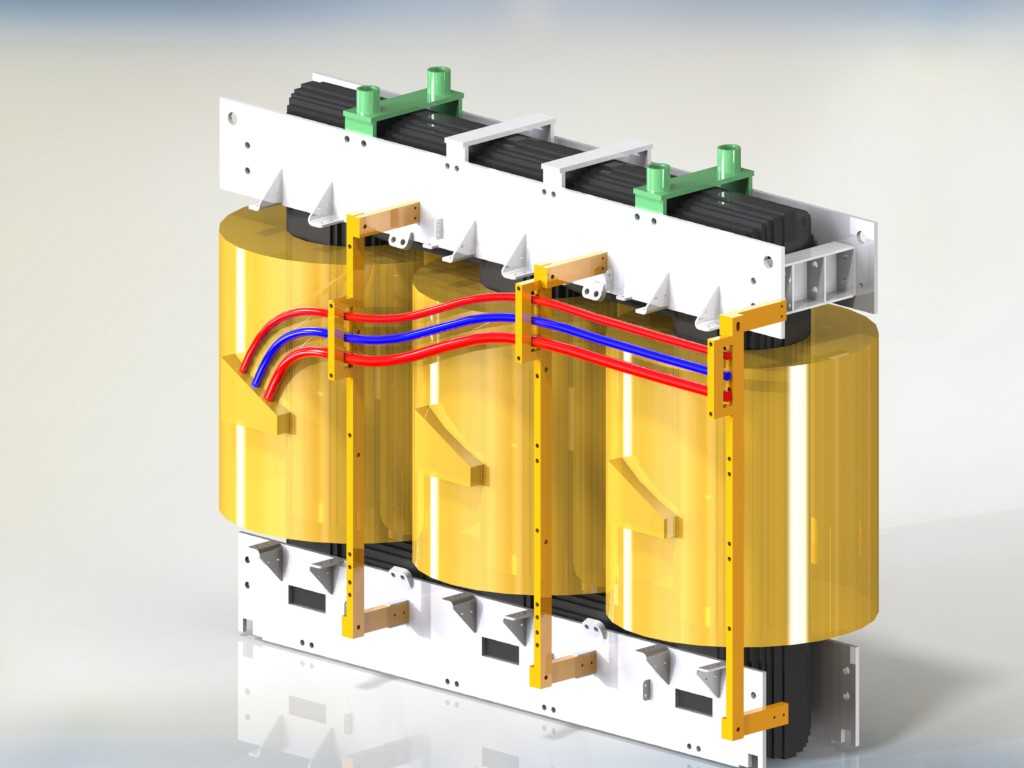

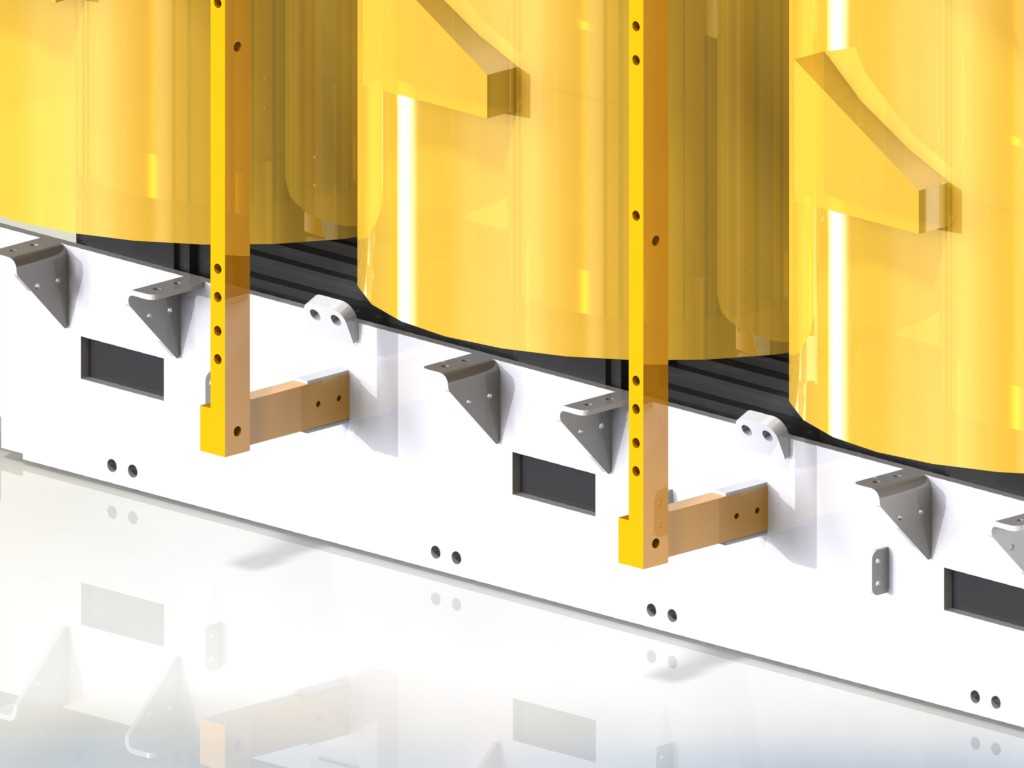

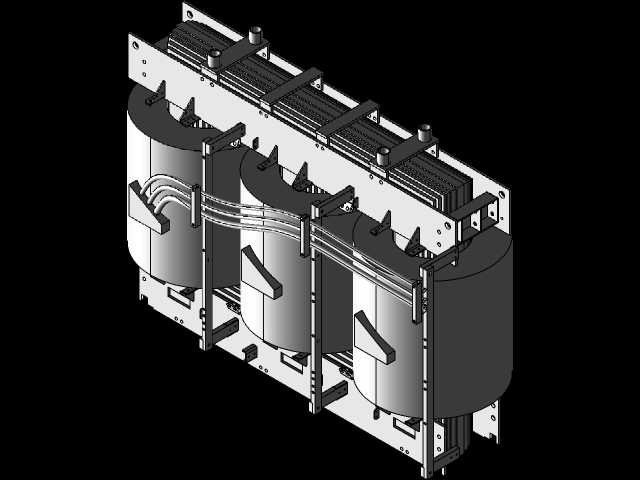

这款高压电力变压器主要应用于城乡电网输配电环节、工矿企业集中供电场景以及大型商业综合体的高压进线配电系统中，承担着将高压输电线路的高电压转换为适配下级配电设备电压等级的核心功能，是电力传输链路中保障电压稳定、降低线路传输损耗的关键设备，能够在长期满负载运行工况下维持稳定的电能转换效率，适配户外变电站、室内配电房等多种安装环境。从结构设计来看，该模型完整还原了变压器内部核心构造，三个圆柱形绕组采用高纯度电解铜材质绕制，铜绕组外部做了多层绝缘包覆处理，绕组之间通过不同颜色的铜排母排实现电气连接，不同颜色的母排分别对应三相电的不同相位，既能够清晰区分相序避免安装接线错误，也能保证大电流传输过程中的载流稳定性，降低连接部位的接触电阻与发热风险。上下两端的白色钢结构夹件通过高强度绝缘拉杆与固定支架完成整体结构锁紧，既能够为绕组、铁芯组件提供足够的机械支撑强度，抵御运输、安装过程中的震动冲击，也能在设备发生短路故障时承受巨大的电动力冲击，避免绕组移位变形引发设备损坏。顶部的绿色绝缘套管是高压侧的出线连接部件，采用高强度绝缘材质制作，能够实现高压带电部位与接地夹件之间的可靠绝缘，底部的锥形定位构件则对应设备安装时的油箱定位结构，可保证器身与外部油箱的装配同轴度，避免安装错位导致的绝缘距离不足问题。在设计思路上，该结构充分考虑了高压设备的绝缘安全距离要求，所有带电部件与接地钢结构件之间都预留了足够的绝缘间隙，母排的排布采用分层错位设计，既压缩了整体设备的体积，也避免了不同相位母排之间的空气间隙不足引发放电风险。整体结构的安装边界充分适配常规油浸式变压器的油箱内部尺寸，上下夹件的安装孔位、出线套管的排布位置都与行业通用安装规范保持一致，可直接匹配同容量等级的标准油箱外壳，不需要额外做结构修改就能完成整器装配，钢结构支架上预留的多个安装孔位也为后期运维过程中的部件更换、检测提供了充足的操作空间，不需要对整体结构做大范围拆解就能完成常规检测作业。
