无刷直流电机爆炸结构展示三维设计

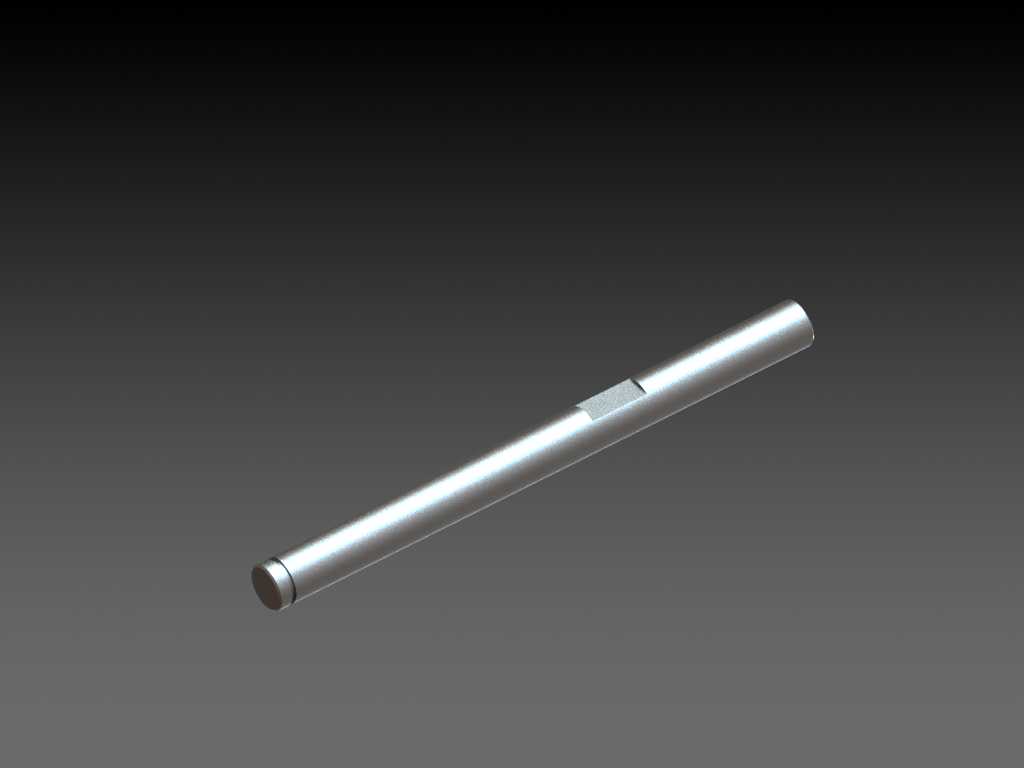

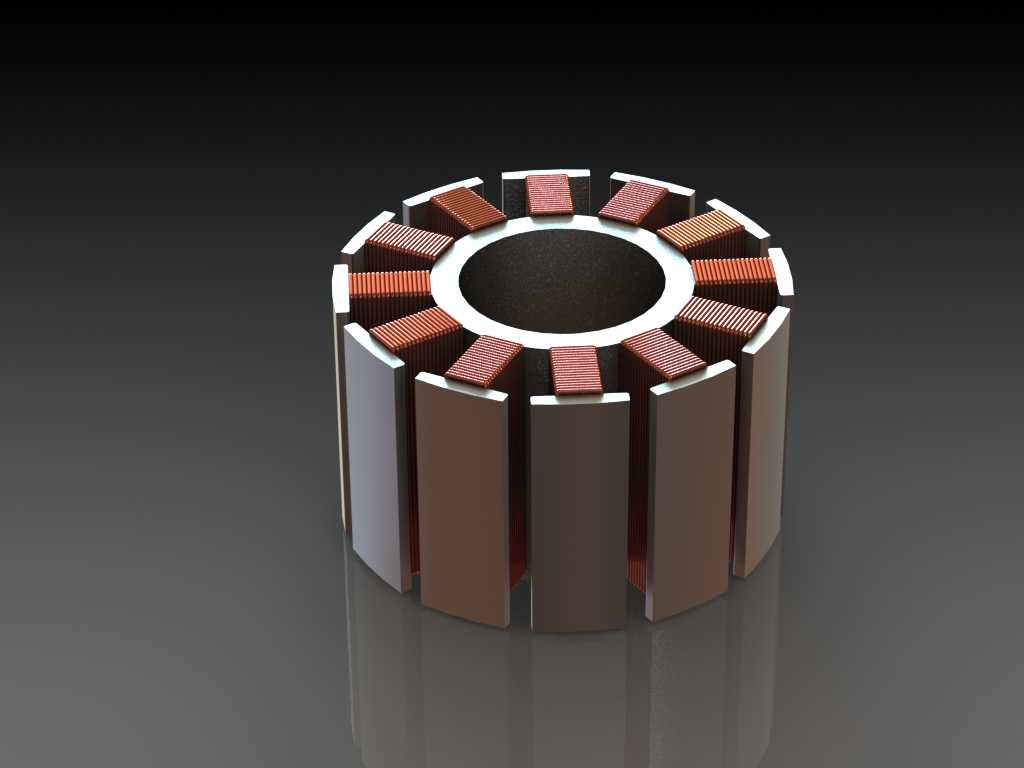

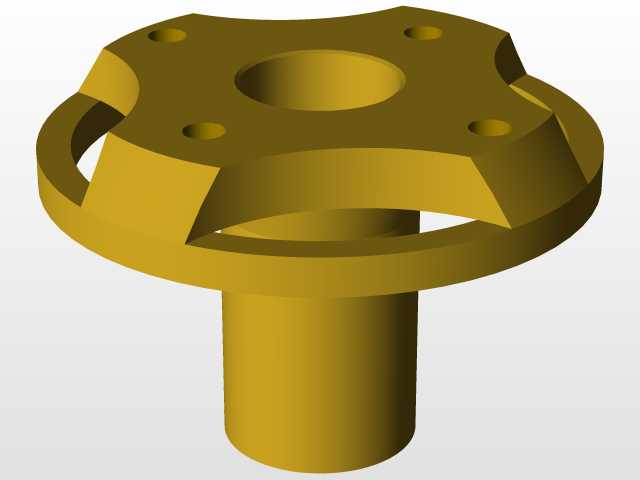

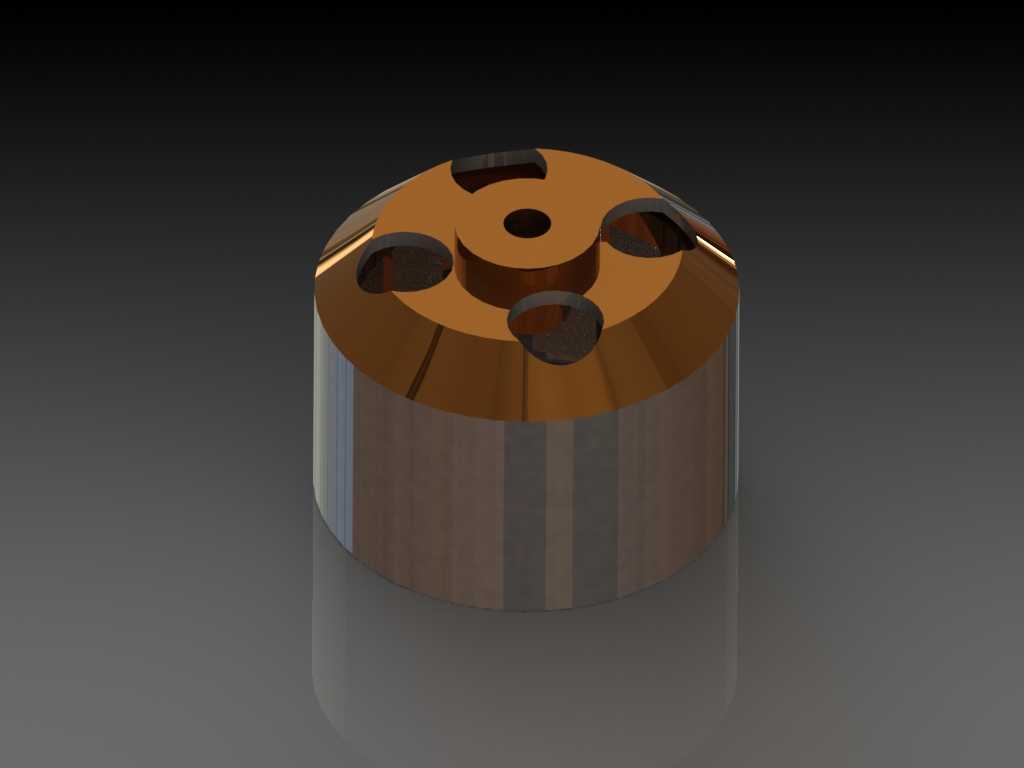

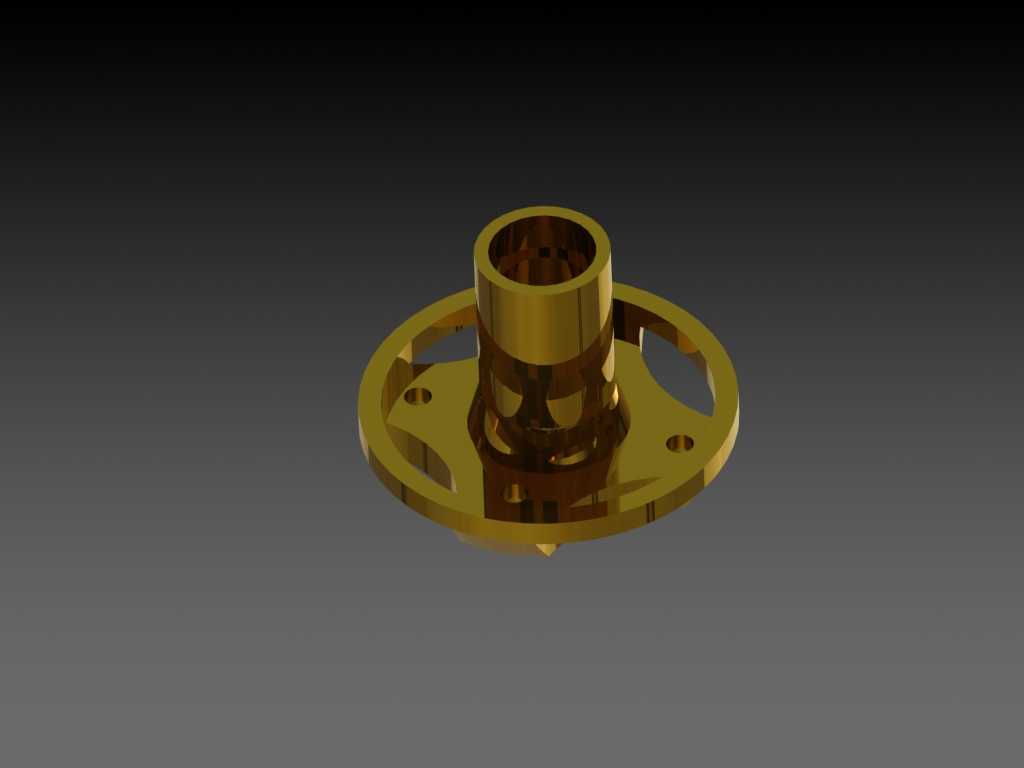

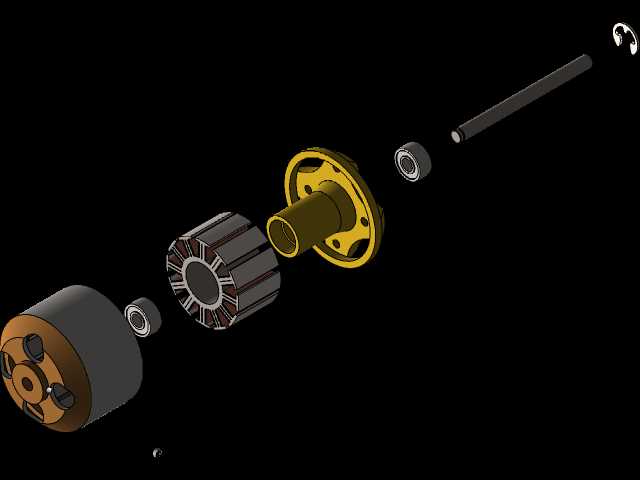

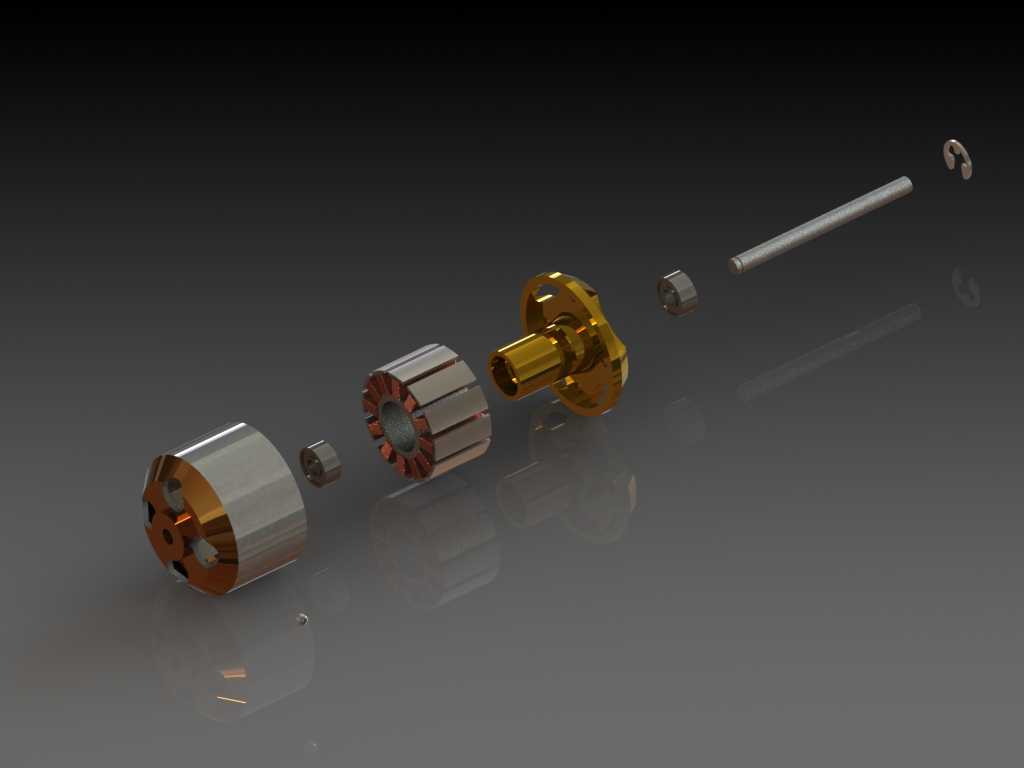

无刷直流电机作为当下机电传动领域应用极为广泛的动力输出元件，凭借其低损耗、低噪音、高可靠性、调速性能优异的核心优势，广泛覆盖消费级小家电、工业自动化传动、新能源代步工具、精密医疗设备、航模动力系统等多元场景，在对动力输出稳定性、能耗控制、使用寿命有较高要求的工况中，逐步替代传统有刷直流电机成为主流选型。这款无刷直流电机的结构设计围绕高效动力输出与便捷装配维护的核心需求展开，整体采用同轴式布局，从爆炸视图可以清晰看到各零部件沿中心转轴依次排布的结构逻辑：中心转轴作为动力传递的核心载体，承担转子组件的定位支撑与扭矩输出功能，两端适配对应规格的轴承位，保障转动过程中的同轴度与动平衡精度；转子组件采用永磁体嵌装结构，搭配导磁基座优化磁路传导效率，减少磁滞损耗带来的动力衰减；定子组件采用多槽式铁芯绕线结构，绕组排布经过优化，能够在通电状态下形成稳定的旋转磁场，驱动转子持续平稳转动；端部的端盖结构既承担转子的轴向定位功能，也预留了标准安装孔位，可适配不同设备的安装固定需求。在设计思路上，这款电机充分考虑了量产装配与后期维护的便捷性，各零部件之间采用标准化的配合公差，转轴与轴承、轴承与端盖、定子与机壳之间的配合边界经过反复校核，既保证装配后的结构紧凑性，也避免过盈量过大导致的装配应力残留，同时兼顾了运转过程中的散热需求，定子铁芯与机壳的贴合面设计保障了工作过程中绕组产生的热量能够快速传导散出，避免长时间高负载运行下的过热退磁问题。从安装边界来看，这款电机采用常规的圆形机壳配合端部安装法兰的结构，安装孔位遵循通用小型直流电机的安装尺寸规范，能够直接替换同功率等级的传统有刷电机，无需对原有设备的安装结构做大幅改动；转轴输出端采用标准轴径设计，可适配联轴器、齿轮、同步带轮等多种传动连接件，能够灵活匹配不同设备的动力传递需求。在实际应用中，这款电机可根据不同工况搭配对应的驱动控制器，实现宽范围的转速调节与扭矩输出控制，既可以在低转速大扭矩场景下作为传动动力源，也能够在高转速工况下满足设备的高速运转需求，整体结构紧凑、重量轻便，能够适配安装空间受限的小型设备内部布局，同时无刷结构取消了传统碳刷与换向器的摩擦接触结构，从根源上减少了运转过程中的磨损件损耗，大幅延长了设备的维护周期与整体使用寿命，降低了终端设备的后期运维成本。
