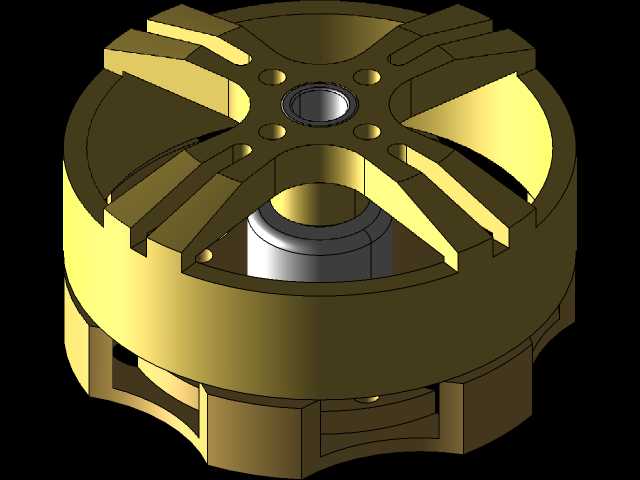

多旋翼FPV云台用4108无刷电机结构设计

这款无刷电机主要面向多旋翼航拍飞行器的FPV云台驱动场景设计，作为云台核心动力输出部件，承担着驱动摄像框架平稳转动、抵消飞行器飞行过程中产生的姿态抖动、保障航拍画面稳定清晰的核心作用，能够适配各类搭载高清摄像模组的多旋翼无人机云台结构，在影视航拍、航模竞技、工业巡检航拍等场景中都能适配使用。从功能特性来看，该款无刷电机采用外转子结构设计，外转子结构能够在同等体积下输出更大的扭矩，满足云台带动摄像模组转动时的力矩需求，同时转动惯量匹配合理，能够实现快速的姿态响应，配合云台的飞控系统可以做到毫秒级的角度调整，有效抵消飞行器飞行时的高频震动与姿态偏移，保证摄像设备始终保持稳定的拍摄角度。电机的定子与转子结构做了针对性的磁路优化，磁钢排布经过精准计算，能够降低转动过程中的齿槽转矩，让电机转动更加平顺，避免低速转动时出现卡顿、抖动的问题，保障云台转动过程的顺滑度，不会因为电机本身的转动顿挫影响拍摄画面的流畅性。在设计思路上，这款电机充分考虑了FPV云台的安装与使用需求，整体采用一体化的外壳结构设计，外壳带有多道辐射状的加强筋结构，既能够提升外壳的结构强度，在飞行器发生轻微磕碰时保护内部的定子、线圈与轴承结构，同时辐射状的筋条也能够增加外壳的散热面积，在电机持续工作带动云台转动时，能够快速将线圈产生的热量散发出去，避免电机因为长时间工作出现过热退磁、性能下降的问题。电机中部预留了标准的轴承安装位，采用双轴承支撑结构，能够有效降低转子转动时的径向跳动，提升转动的同轴度，保障电机长时间工作的稳定性，减少转动过程中的虚位，避免云台出现角度偏移的问题。在安装边界方面，这款电机的整体外形为圆盘式结构，径向尺寸适配常规41系列无刷电机的安装标准，外壳上均匀分布的多个安装孔位能够直接匹配主流的FPV云台安装支架，不需要额外做转接件就可以完成装配，电机的轴向厚度经过压缩设计，能够减少在云台上占用的纵向空间，给摄像模组与图传设备留出更多的安装空间，同时整体重量经过优化，在保证结构强度的前提下尽可能降低自身重量，减少云台整体的负载负担，提升飞行器的续航表现。电机的下部预留了走线空间，能够方便电机三相线与霍尔信号线的排布，避免走线干涉转子转动，同时也方便与云台的控制板进行接线连接，降低装配的难度。
