10KVA三相干式配电变压器结构设计

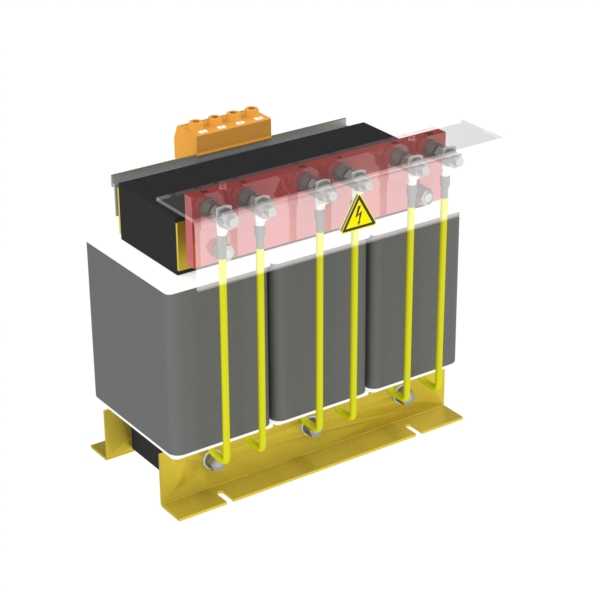

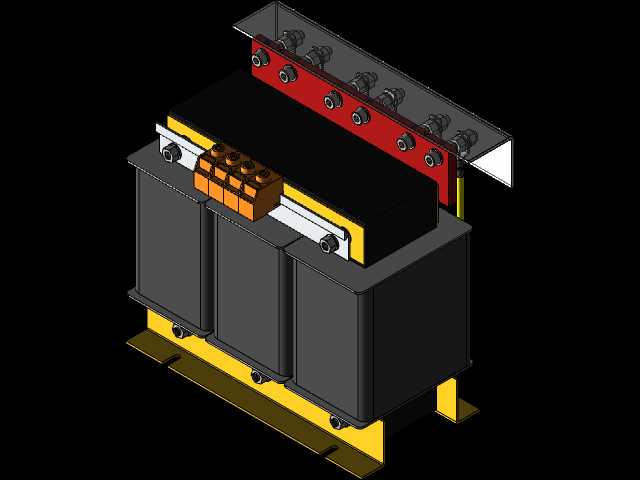

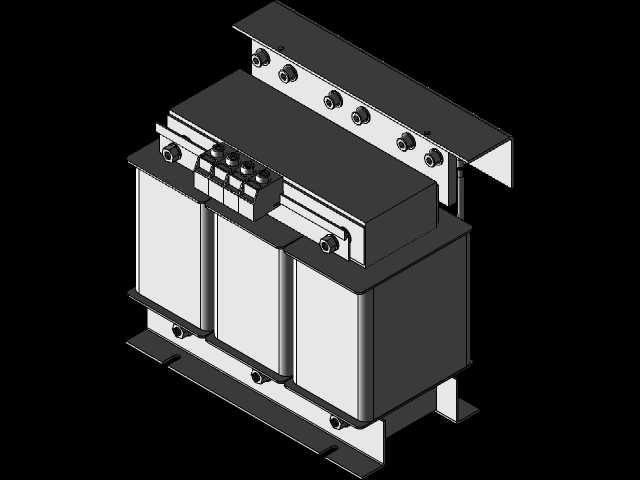

这款10KVA容量的干式变压器，主要面向工业车间低压配电、小型加工设备供电、商用建筑末端配电以及专用设备配套供电场景，能够将前端输入的三相高压转换为适配负载的低压交流电，为各类生产设备、照明回路、控制回路提供稳定可靠的电源供给，相比油浸式变压器具备防火性能优、安装维护简便、运行无渗漏风险的特点，适合在室内配电间、设备旁就近安装使用。从功能特性来看，该款变压器采用多绕组分层排布结构，高压侧接线端设置透明绝缘防护挡板，既能够清晰观察接线端子的连接状态，又能避免运维过程中误触带电部位引发安全风险，接线端子旁设置的高压警示标识，能够直观提示带电风险，提升现场运维的安全系数。绕组部分采用分层绕制结构，铁芯与绕组之间预留充足的散热间隙，配合底部金属安装底座的镂空设计，能够在自然风冷条件下保障设备长时间满负荷运行时的热量散出，避免温升过高影响绝缘寿命。在设计思路上，整体结构采用模块化排布逻辑，顶部的高压接线端子排采用统一间距排布，既方便现场接线操作，也能兼容标准规格的接线端子配件；低压侧引出线采用绝缘护套包裹的导电排连接，走线路径规整清晰，能够减少接线过程中的错接概率，同时降低不同相序引线之间的安全距离冗余，压缩设备整体体积。底部的安装底座采用带安装腰孔的金属支架结构，安装腰孔能够适配现场安装基础的小幅尺寸偏差，降低现场安装的对位难度，底座的高度设计既能够让设备底部与安装面之间留出散热间隙，也能避免安装面的积水、积尘直接接触绕组底部，提升设备运行的环境适应性。从安装边界来看，设备整体外形方正，接线端全部集中在设备顶部区域，安装时仅需在顶部预留足够的接线操作空间与安全电气间隙，侧面与背面可贴近配电柜体或墙面安装，能够有效节省配电空间，适配各类紧凑安装场景的布局需求。设备的外部防护结构兼顾绝缘性能与结构强度，外层绝缘挡板采用高强度绝缘材质，既能够提供可靠的电气隔离，也能抵御日常运维过程中的轻微磕碰，避免内部绕组受到外力损伤。
