贴片式u.Fl天线射频连接接头结构

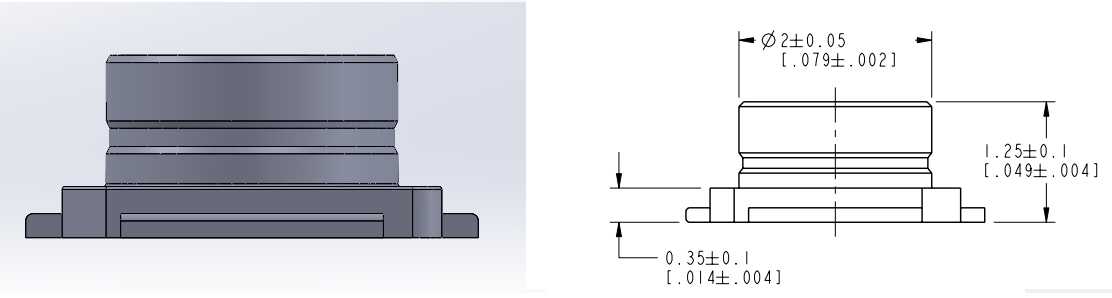

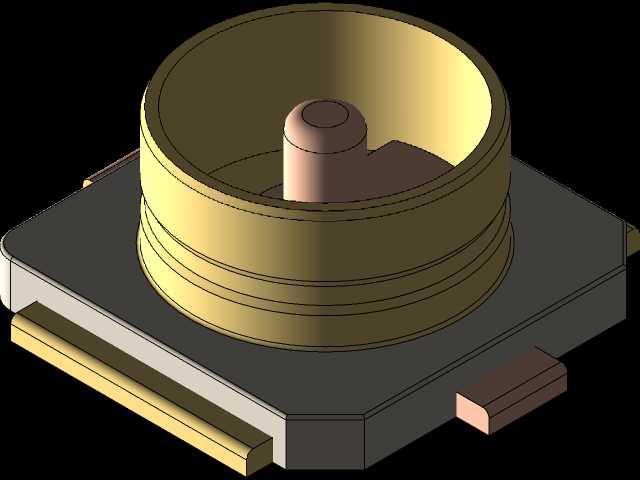

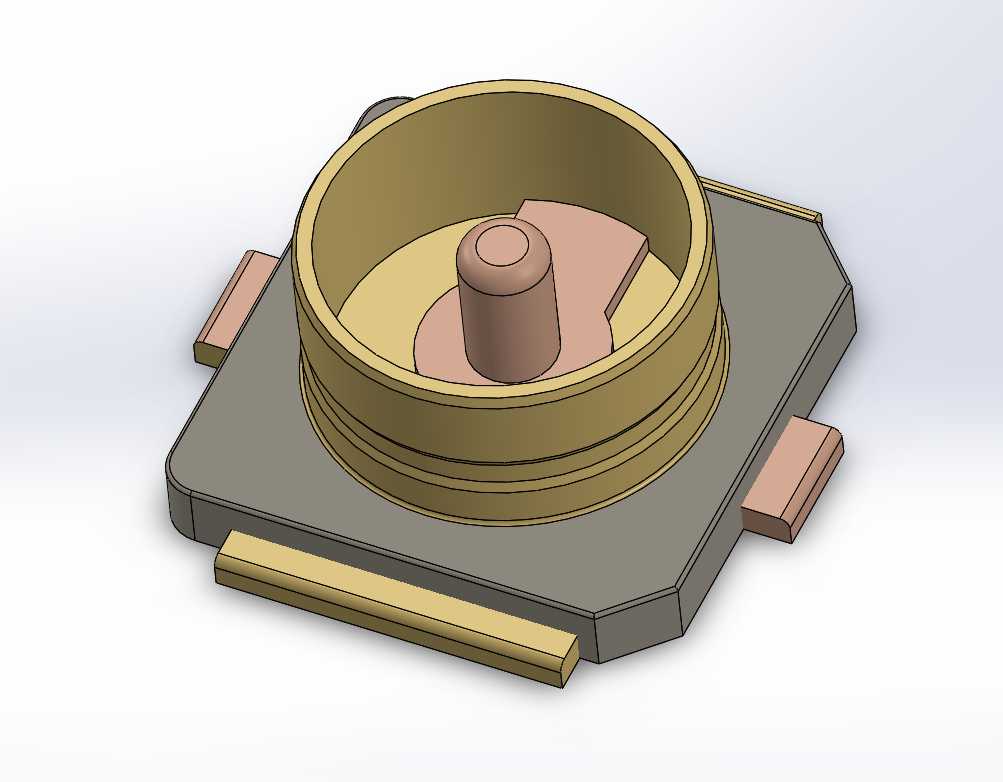

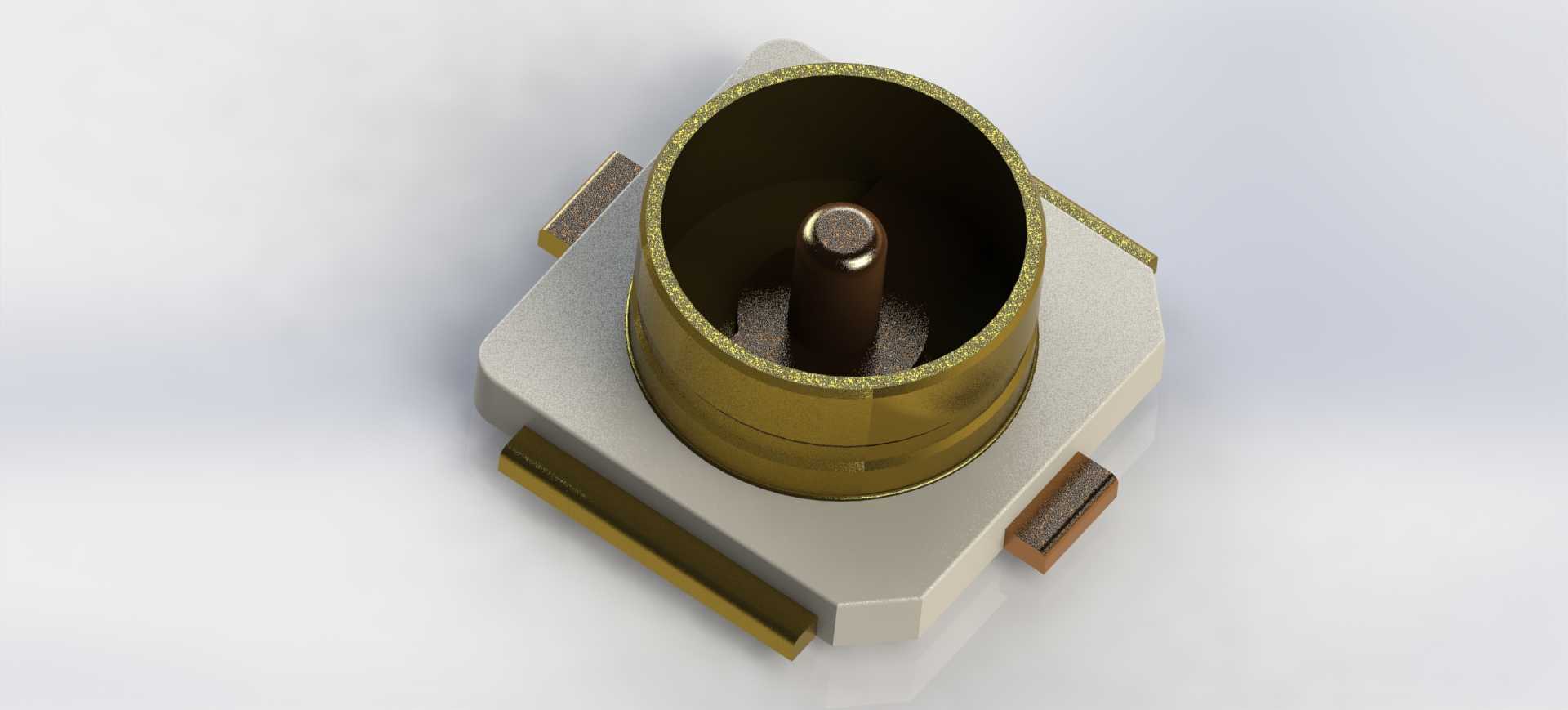

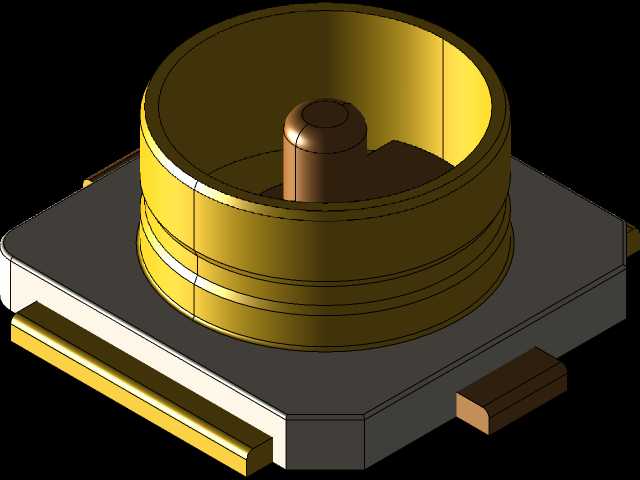

这款贴片式射频天线接头，是面向紧凑型无线通信设备开发的板端连接部件，主要应用在智能手机、可穿戴智能设备、物联网无线模组、便携路由器、小型无人机飞控板等对内部空间占用有严苛要求的通信硬件场景中，承担射频信号从天线馈线到电路板传输路径的物理连接与信号导通作用，是无线射频链路里保障信号传输稳定性的关键基础元件。从实际使用场景来看，这类接头需要在极小的安装空间内完成同轴射频信号的可靠连接，既要保证信号传输过程中的阻抗匹配，减少信号回波损耗与插入损耗，避免射频信号在连接节点出现衰减、杂散辐射等问题，也要适配表面贴装的生产工艺，能够兼容常规SMT回流焊生产流程，不需要额外的穿孔焊接工序，适配消费电子类产品的高速批量组装需求。在产品功能特性上，接头内部采用同轴结构设计，中心接触端负责信号芯线的导通，外围环形金属结构与接地引脚连通，形成完整的信号屏蔽回路，能够有效隔绝外部电磁干扰对射频信号的影响，同时避免内部射频信号向外辐射干扰板上其他敏感电路；侧边与底部的多个焊脚既承担焊接固定的作用，也通过多点接地的方式进一步提升屏蔽性能与结构连接强度，在设备受到轻微振动、冲击的使用场景下，依然能够保持稳定的电气连接，不会出现接触不良、信号中断的问题。在设计思路上，这款接头优先控制整体安装高度与占用板面面积，方形底座的轮廓贴合电路板贴片元件的布局逻辑，能够在板上与其他贴片电阻、电容、芯片元件保持一致的排布间距，不会额外占用过多的板面空间；中心接触端的尺寸与公头接头的插拔尺寸做了精准匹配，插拔手感阻尼适中，既能够保证公头插入后有足够的保持力，不会因为日常使用中的轻微拉扯出现脱落，也不会因为插拔力过大导致接头本体从电路板上脱焊。从外形尺寸与安装边界来看，接头整体采用低矮化设计，底座为方形结构，三个不同方向的贴片焊脚分别布置在底座侧边，焊接后焊脚与电路板焊盘完全贴合，焊接后的整体突出板面高度控制在极低水平，能够适配超薄设备的内部堆叠要求，不会和设备内部的屏蔽罩、电池、结构壳体产生空间干涉；接头外围预留的安装安全边界能够满足SMT生产时的元件间距要求，不会影响相邻元件的贴装与焊接，也方便生产过程中的AOI光学检测识别焊接质量。这类接头的结构设计充分平衡了电气性能、结构强度、生产适配性与空间占用要求，是紧凑型无线通信设备射频连接方案里的典型成熟结构。
