管式桁架结构机箱框架三维设计

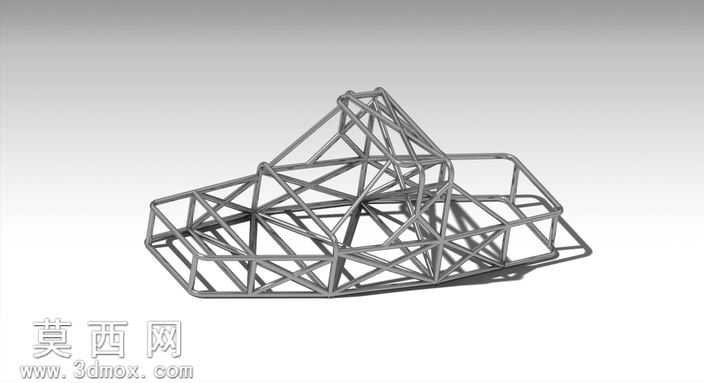

本作品为管式桁架结构的机箱框架三维建模成果，建模阶段依托参数化设计逻辑搭建整体骨架，首先确定机箱的整体长宽高基准尺寸，以圆形管材作为基础构建单元，通过三维草图绘制所有管材的空间走向路径，精准定位每一处管材衔接的节点位置，确保所有杆件的空间角度、连接位置完全匹配设计需求。建模过程中对管材衔接处做了贴合处理，模拟真实焊接工艺的对接效果，避免杆件之间出现错位、间隙或穿模问题，还原金属桁架机架的真实装配状态。材质渲染阶段为框架赋予哑光金属材质，模拟碳钢管材经表面处理后的质感，调整材质的粗糙度、反光度参数，让金属表面呈现出细腻的磨砂金属光泽，同时搭配浅素色背景与柔和的环境光影，通过多角度布光突出桁架结构的空间层次感，将管材交错形成的几何线条美感充分展现，清晰呈现框架的镂空结构特征。结构设计上采用空间桁架受力逻辑，通过多组三角形稳定结构分散框架承受的载荷，在保证整体结构强度、抗形变能力的前提下，尽可能减少管材用量实现轻量化设计，框架预留了后续安装外壳面板、内部功能元器件的安装点位，各区域的空间尺寸经过合理规划，既满足内部组件的安装容纳需求，也兼顾了整体框架的受力均匀性。设计思路围绕开放式机架机箱的使用场景展开，摒弃传统封闭式钣金机箱的厚重外壳设计，采用管式桁架搭建核心支撑骨架，既能够为内部设备提供稳定的支撑防护，也凭借镂空结构提升设备运行时的通风散热效率，同时轻量化的桁架结构也便于整体搬运与组装，适配需要外露结构、强调散热性能的专用设备机箱使用需求，建模过程中保留了参数可调整的设计特性，可根据实际安装的元器件尺寸、使用场景的载荷需求快速调整管材规格、框架尺寸与节点位置，具备较强的设计适配性。
