带集成轴承的P2B平皮带导向轮结构

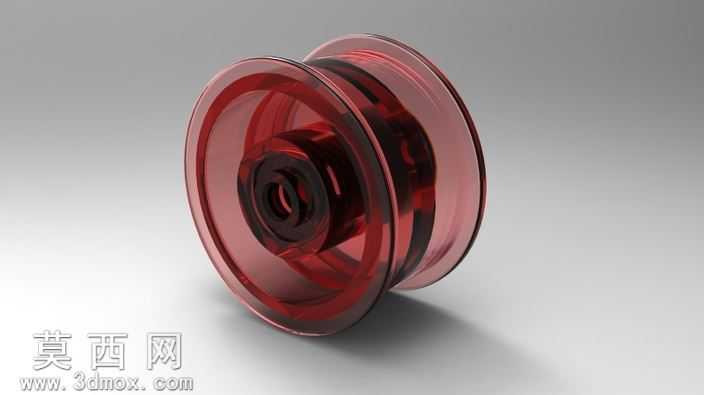

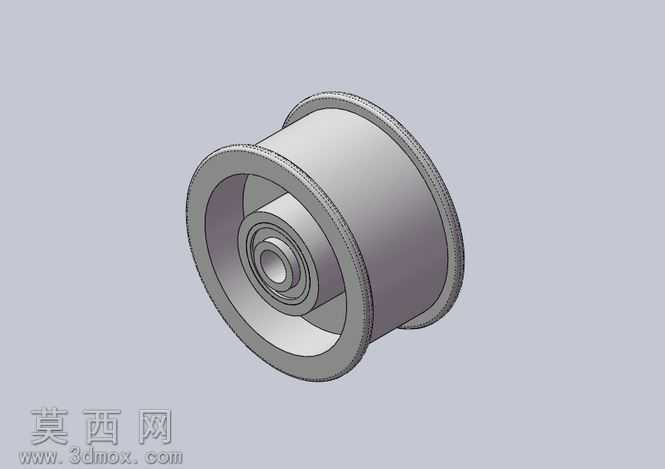

本模型为平皮带传动系统配套的P2B型平皮带导轮结构，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械传动件的尺寸规范，对轮体、内置轴承、安装轴孔等核心结构进行了1:1等比例还原，保证各部件的装配公差符合实际生产装配要求。模型整体采用回转体对称结构设计，轮体外缘设置有适配平皮带的限位挡边，可有效避免皮带运行过程中出现跑偏、脱轮的问题，轮体中部为适配平皮带宽度的平整接触面，表面做光滑过渡处理，减少皮带运行过程中的摩擦损耗。轮体内部集成了标准深沟球轴承结构，建模时还原了轴承的内圈、外圈、滚动体、保持架的完整细节，轴承内圈适配指定直径的安装销轴，可实现导轮的低阻力自由转动，轮体与轴承外圈采用过盈配合的装配结构，保证转动过程中轮体与轴承外圈无相对滑动。渲染阶段采用金属哑光材质模拟钢制轮体的真实质感，对轴承滚动体部分添加金属高光效果区分不同部件，通过环境光遮蔽效果凸显轮体的台阶结构与轴承的装配层次，整体渲染效果清晰展现各部件的装配关系与结构细节。设计过程中充分考虑平皮带传动的实际工况，轮体直径、挡边高度、接触面宽度均匹配对应规格平皮带的使用要求，内置轴承的选型满足常规传动场景下的径向载荷承载需求，整体结构紧凑，安装便捷，可直接应用于啤酒生产线等设备的平皮带张紧、导向环节，建模时对所有锐边做了圆角过渡处理，既符合机械加工的工艺要求，也避免尖锐棱边对皮带造成划伤，延长皮带的使用寿命。模型各部件均为可编辑参数化特征，可根据实际使用需求调整轮体直径、宽度、轴承规格、安装孔径等参数，适配不同的传动布局要求。
